Un diodo es un componente electrónico de dos terminales que permite que la corriente fluya en una dirección. Según las aplicaciones, existen diferentes tipos de diodos. Se utilizan en circuitos multiplicadores de voltaje, circuitos de cambio de voltaje, circuitos limitadores de voltaje y circuitos reguladores de voltaje. Algunos de ellos se enumeran a continuación con sus aplicaciones.
Lista de diferentes tipos de diodos
Aquí está la lista completa de los diferentes tipos de diodos que se fabrican:
- diodo Zener
- Diodo emisor de luz
- Diodo rectificador
- Diodo Schottky
- Diodo láser
- diodo varactor
- Diodo de supresión de voltaje de transición (TVS)
- diodo túnel
- diodo de vacío
- diodo de choque
- Estabilizadores o diodo de referencia directa
- Súper diodo de barrera
- diodo PIN
- diodo dopado con oro
- Diodo de recuperación a presión o de paso
- diodo térmico
- Fotodiodo
- diodo de gunn
- diodo de cristal
- diodo de avalancha
- Diodo de corriente constante
Los diodos más comunes entre estos se explican en detalle a continuación.

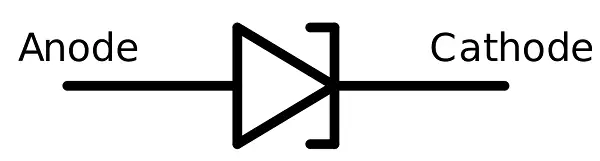

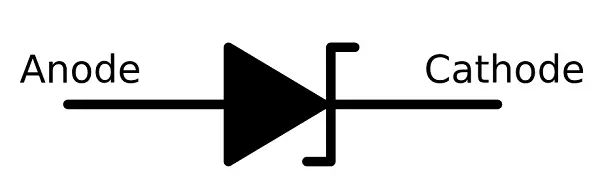

Diodo Zener
diodo>>
Un diodo Zener es un dispositivo semiconductor fuertemente dopado diseñado para operar en el direccion contraria. Conduce cuando el voltaje en el modo de polarización inversa alcanza un límite específico. Este voltaje se conoce como Tensión Zener o tensión de ruptura inversa.
Commonly used Zener diodes are of the BZX55 and BZX85 series.
¿Qué es el voltaje de ruptura inversa?
Es el voltaje al que el diodo Zener comienza a conducir corriente y opera continuamente en el modo de polarización inversa sin dañarse. Este voltaje puede variar de 2,4 V a aproximadamente 200 V; puede subir a 1 kV. El voltaje máximo para el dispositivo montado en superficie (SMD) es de aproximadamente 47 V.
Aplicaciones
- En regulación de voltaje
- Como elementos de referencia
- Como supresores de sobretensiones
- Cambio de aplicaciones
- circuitos clipper

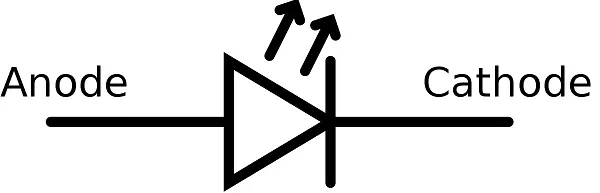

Diodo emisor de luz (LED)
LED>>
El LED emite luz cuando la corriente eléctrica fluye a través de él. Cuando los electrones en el semiconductor se recombinan con los agujeros, entonces libera energía en forma de fotones. El color de la luz emitida depende de la brecha de energía del semiconductor utilizado.
Miniature LEDs, High-Power LEDs, Flash LED, Bi and Tri-Colour, Red Green Blue LEDs, Alphanumeric LEDs, and Lighting LEDs are different types of LEDs.
Características de LED
- Bajo consumo de energía
- Larga vida
- Monocromo
- Bajo voltaje operativo
Aplicaciones
- Indicadores
- Pantallas LED de 7 segmentos
- pantallas
Lea también: Una guía para principiantes sobre diodos (definición, símbolo y funcionamiento)

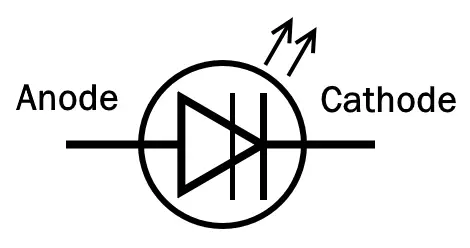

Diodo láser
Diodo>>
LASER significa Amplificación de luz por emisión estimulada de radiación. Es como un diodo emisor de luz que emite una luz de alta potencia a través de una lente de vidrio para reducir la pérdida de señal. Utiliza una unión pn para producir radiación coherente con la misma frecuencia y fase que está en el visible o espectro infrarrojo.
U-LD-650543A is a 650nm Red Laser Diode.
Características del diodo láser
- Altamente directivo
- Puede viajar largas distancias
- Presenta monocromaticidad.
- Es una fuente coherente de luz.
- Consume menos energía
- el costo es bajo
Aplicaciones
- Grabación y lectura de datos en CD-ROM, DVD y discos Blu-ray
- Comunicaciones por fibra óptica
- Procesamiento de materiales con láser como corte, perforación, etc.
- Aplicaciones Médicas: Tratamiento dental, Eliminación de tejidos y tumores no deseados

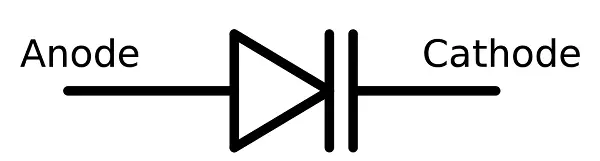

diodo varactor
diodo>>
Un diodo Varactor es un diodo de unión pn de polarización inversacuyo La capacitancia se puede variar eléctricamente. Estos diodos también se conocen como varicaps, diodos de sintonización, diodos de capacitor variable de voltaje, diodos paramétricos y diodos de capacitor variable.
Un extremo de un símbolo consiste en el diodo y el otro extremo tiene dos líneas paralelas que representan las placas conductoras del capacitor. El espacio entre las placas muestra su dieléctrico.
El diodo Varactor se usa para almacenar la carga, no para hacer fluir la carga.. En la polarización directa, la carga total almacenada en el diodo se vuelve cero, lo cual no es deseable. Por lo tanto, el diodo Varactor siempre opera en polarización inversa.
Zetex 830 series, MV210, and BB910 are some of the varactor diodes.
Ventajas
- Ruido bajo
- Bajo costo
- De tamaño pequeño y sin peso.
Aplicaciones
- industria de radiofrecuencia
- Oscilador controlado por voltaje
- Sintonización automática
- Circuitos ajustables
- Controladores de frecuencia automáticos

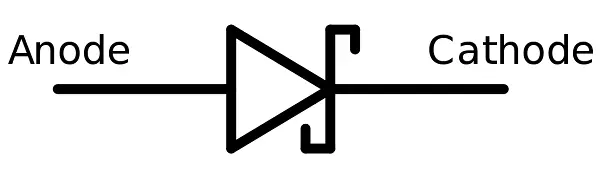

Diodo Schottky
Diodo>>
Un diodo Schottky también se conoce como el diodo portador caliente o diodo de barrera Schottky. Es un tipo de diodo metal-semiconductor que tiene una baja caída de tensión directa y una velocidad de conmutación muy rápida.
En los diodos Schottky, metales como aluminio o platino reemplace el material tipo P de las uniones PN normales.
¿Qué es la barrera de Schottky?
En los diodos Schottky, se forma una unión entre el metal y el semiconductor de tipo N. Esta unión se conoce como unión metal-semiconductor o unión MS. Una unión metal-semiconductor formada entre un metal y un semiconductor de tipo n crea una barrera o capa de agotamiento conocida como barrera de Schottky.
La principal ventaja es que la caída de tensión directa de un diodo Schottky es considerablemente menor (es decir, de 0,15 a 0,45 V) que la de un diodo de unión PN de silicio convencional, que es de 0,7 voltios.
T0247 SR3010, TO218 STPS3045, DO35 SD103B, etc are some of the Schottky diodes.
Características del diodo Schottky
- Baja caída de tensión directa
- Recuperación inversa rápida (de estado ON a OFF)
- Voltaje de encendido bajo (0,2 a 0,3 V)
- Capacitancia de unión baja
- Alta densidad de corriente
- Alta corriente de saturación inversa
- Menos ruido no deseado que la unión PN normal
Aplicaciones
- mezcladores de radiofrecuencia
- Aplicaciones de celdas solares
- Circuitos lógicos
- Fuentes de alimentación
Diodos TVS
diodo>>
Un diodo de supresión de voltaje transitorio (TVS) también se conoce como transil o thyrector. Protege los componentes electrónicos de los picos de tensión inducidos en los cables conectados o fija la tensión en una cantidad determinada antes de entrar en el circuito. Los diodos TVS están disponibles en ambos unidireccional (unipolar) y bidireccional Configuraciones de circuito de diodos (bipolares).
¿Cómo protegen los circuitos los diodos TVS?

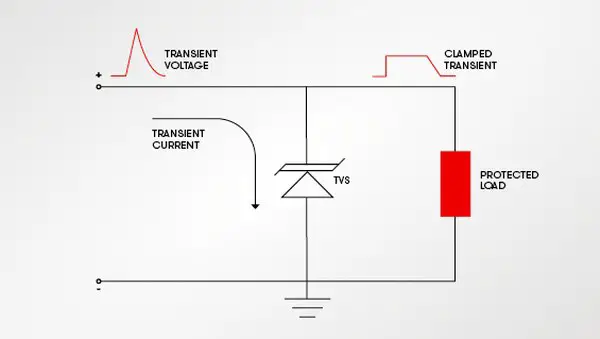

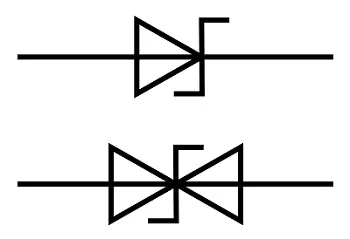

El diagrama anterior muestra cómo un TVS desvía la corriente transitoria a tierra. El voltaje recibido en el terminal de carga siempre es igual al nivel de voltaje de fijación de TVS.
Diodo>>SMBJ15CA, SM4T28CAY, and ESD9L5.0ST5G are some of the circuit-protecting TVS diodes.
Características de los diodos TVS
- Baja resistencia a sobretensiones incrementales
- Las polaridades unidireccionales y bidireccionales están disponibles
- Los voltajes de separación inversa oscilan entre 3,3 V y 600 V
- Potencias nominales de montaje en superficie de 200 W a 5 kW
- Clasificaciones de potencia de cable axial de 400 W a 30 kW
- Protección de alta corriente disponible hasta 20kA
Aplicaciones
- Automotor
- aviones
- interfaces de E/S
- telecomunicaciones
- VCC bus y otros circuitos vulnerables
- Ordenadores
- Industrial
- Electrónica de consumo
diodo túnel
diodo>>
Un diodo de túnel también se conoce como diodo esaki. Es un diodo de unión PN fuertemente dopado que exhibe resistencia negativa y alta conductividad debido al efecto túnel. Suelen estar hechos de germaniopero también se puede hacer de arseniuro de galio y materiales de silicio.
¿Cuál es la concentración de impurezas en un diodo túnel?
La concentración de impurezas en el diodo de unión PN normal es de aproximadamente 1 parte en 108. Mientras que en el diodo túnel, la concentración de la impureza es de aproximadamente 1 parte en 103.
1N3716, IN3712, and IN3714 are some of the tunnel diodes.
Nota: La resistencia negativa se utiliza para lograr la oscilación.
¿Qué es la tunelización?
La tunelización es el fenómeno de la conducción en material semiconductor. En este proceso, el portador de carga golpea la barrera en lugar de escalar a través de él.
Características del diodo de túnel
- Larga vida
- Ruido bajo
- Operación de alta velocidad
Aplicaciones
- Dispositivo de conmutación muy rápido en computadoras.
- Osciladores y amplificadores de alta frecuencia
- Dispositivos de almacenamiento de memoria lógica
- receptores FM
diodos rectificadores
Diodo>>
Un diodo rectificador es un semiconductor de dos conductores que permite el paso de la corriente en un solo sentido. Generalmente, el diodo de unión PN se forma uniendo materiales semiconductores de tipo n y tipo p. Se utiliza para rectificar CA (corriente alterna) a CC (corriente continua) utilizando la aplicación de puente rectificador.
¿De qué están hechos los diodos rectificadores?
Los diodos rectificadores generalmente están hechos de Silicio. Pero, Semiconductor a base de arseniuro de galio o Ge Los materiales se utilizan para fabricar diodos rectificadores. Son capaces de conducir altos valores de corriente eléctrica.
1N4001, 1N4002, 1N4003, 1N4004,1N4007, 1N5002, 1N5006, 1N5008 are some commonly used rectifier diodes.
Aplicaciones
- Rectificar un voltaje, como convertir la CA en voltaje de CC
- Aislamiento de señales de un suministro
- Referencia de voltaje
- Controlar el tamaño de una señal
- mezcla de señales
- Señales de detección
- Sistemas de iluminación
diodos de vacío
diodo>>
Este diodo está hecho con tubos de vacio. Consiste en dos electrodos (ánodo y cátodo) encerrados en un tubo de vacío. Permite que la corriente fluya del cátodo al ánodo y bloquea la corriente del ánodo al cátodo. El cátodo de este diodo generalmente emite electrones libres por lo que se le llama emisor mientras que un ánodo reúne electrones libres, los llamados coleccionista.
UBF 89, and T-6DC8 are some vacuum diodes.
Características de un diodo de vacío
- Flujo eléctrico dentro del vacío.
- grande en tamaño
- Aplicaciones de alta potencia
- Baja impedancia de entrada
- Menos dependencia de la temperatura
Aplicaciones
- Radios, hornos de microondas, televisores, teléfonos móviles, transmisiones Wi-Fi e incluso dispositivos de comunicación por satélite y radar.
- Tubos de rayos catódicos, tubos de rayos X, fotomultiplicadores y magnetrones.
- Dispositivos de electrones de vacío
- Pantallas de panel de vacío
Lea también: Una guía para principiantes sobre condensadores (símbolo, fórmula, trabajo)

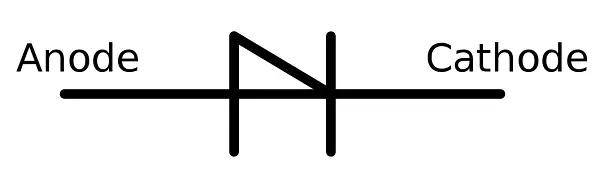

diodo shockley
diodo>>

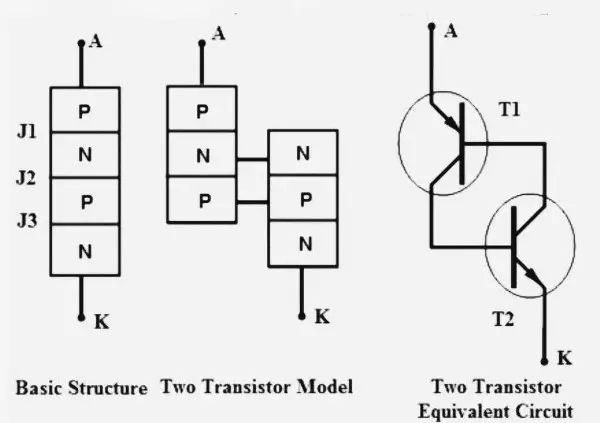

Es un cuatro capas (PNPN) y dos terminales (ánodo y cátodo) diodo. El circuito equivalente de los dos transistores de este diodo se ilustra a continuación. En este circuito, el terminal colector del transistor ‘T1’ está conectado al terminal base del transistor T2.
diodo>>
Shockley Diode no está ampliamente disponible comercialmente. Aún así, forma la columna vertebral de dispositivos como Diac, Triac y SCR.
Nota: Este diodo fue el primer dispositivo de la familia de tiristores.
Características del diodo Shockley
- Tiempo de recuperación rápido
- Bajo voltaje de encendido
- Menos pérdida de energía a frecuencias más altas
- La caída de voltaje directo es baja, por lo que la disipación de energía también es baja
Aplicaciones
- Este diodo se puede utilizar como un interruptor de disparo dentro de los circuitos para encender un SCR.
- Se puede utilizar en osciladores de relajación.
Preguntas frecuentes sobre 10 tipos diferentes de diodo
Preguntas frecuentes sobre 10 tipos diferentes de diodo
1. ¿Qué es un diodo?
Un diodo es un componente electrónico que permite el flujo de corriente eléctrica en una dirección y lo bloquea en la dirección opuesta.
2. ¿Cuál es la función principal de un diodo?
La función principal de un diodo es permitir el paso de corriente eléctrica en una sola dirección, actuando como una válvula unidireccional.
3. ¿Cuáles son los diferentes tipos de diodos?
Existen varios tipos de diodos, algunos de los más comunes son:
4. ¿Cuándo se utiliza un diodo rectificador?
El diodo rectificador se utiliza para convertir corriente alterna (AC) en corriente continua (DC). Puedes aprender más sobre el diodo rectificador en este enlace.
5. ¿Qué características tiene el diodo Zener?
El diodo Zener se caracteriza por tener un voltaje constante en su polarización inversa, lo que lo hace útil en aplicaciones de regulación de voltaje. Puedes obtener más información sobre el diodo Zener en este enlace.
6. ¿Qué es un diodo LED?
Un diodo emisor de luz (LED) es un tipo especial de diodo que emite luz cuando está polarizado en la dirección correcta. Estos diodos se utilizan ampliamente en iluminación y pantallas. Más información sobre los diodos LED en este enlace.
7. ¿Cuál es la aplicación del diodo Schottky?
El diodo Schottky se utiliza en circuitos donde se requiere una rápida conmutación y baja pérdida de voltaje. Consulta este enlace para obtener detalles adicionales sobre el diodo Schottky.
8. ¿Qué es un diodo túnel?
El diodo túnel es un dispositivo semiconductor que permite el paso de corriente a través de la barrera de potencial en un rango muy estrecho de voltaje. Puedes explorar más sobre los diodos túnel en este enlace.
9. ¿En qué consiste el diodo de avalancha?
El diodo de avalancha tiene la capacidad de mantener constantemente una corriente a través de él, incluso cuando el voltaje inverso supera cierto valor. Obtén más información sobre el diodo de avalancha en este enlace.
10. ¿Cómo funciona el diodo de unión P-N?
El diodo de unión P-N permite el flujo de corriente eléctrica cuando el lado P (mayor concentración de huecos) de la unión se conecta al polo positivo y el lado N (mayor concentración de electrones) se conecta al polo negativo. Puedes obtener más detalles sobre el diodo de unión P-N en este enlace.
Fuentes adicionales:
– es.wikipedia.org
10 Tipos Diferentes de Diodo: Explora el Mundo de los Semiconductores
Los diodos son componentes esenciales en la electrónica moderna, cada uno diseñado para cumplir funciones específicas en distintos dispositivos y aplicaciones. ¡Prepárate para descubrir cómo estas pequeñas maravillas electrónicas impactan en tu vida diaria!
Tipos de Diodos
- Diodo Zener
- Diodo Emisor de Luz (LED)
- Diodo Rectificador
- Diodo Schottky
- Diodo Láser
- Diodo Varactor
- Diodo de Supresión de Voltaje Transitorio (TVS)
- Diodo Túnel
- Diodo de Vacío
- Diodo Shockley
Descripción de Cada Tipo de Diodo
Diodo Zener
El diodo Zener es un semiconductor fuertemente dopado que permite el paso de corriente en polarización inversa al alcanzar un voltaje específico conocido como Tensión Zener. Se utiliza comúnmente en la regulación de voltaje y como elemento de referencia.
Diodo Emisor de Luz (LED)
Los LEDs emiten luz cuando la corriente eléctrica fluye a través de ellos. Son populares por su eficiencia energética y larga vida útil, usados en pantallas y como indicadores visuales.
Diodo Rectificador
Este tipo de diodo permite que la corriente fluya en una sola dirección y es esencial en la conversión de corriente alterna (CA) a corriente continua (CC).
Diodo Schottky
Con una baja caída de tensión directa y rápida velocidad de conmutación, el diodo Schottky se utiliza en aplicaciones de alta frecuencia y en circuitos lógicos.
Diodo Láser
Este diodo emite luz de alta potencia y es utilizado en comunicaciones ópticas y aplicaciones médicas. Su capacidad para emitir luz coherente lo hace ideal para lecturas de datos.
Diodo Varactor
Utilizado principalmente en la industria de radiofrecuencia, este diodo permite que la capacitancia varíe eléctricamente, lo que es útil en circuitos de sintonización automática.
Diodo de Supresión de Voltaje Transitorio (TVS)
Los diodos TVS protegen circuitos de picos de voltaje transitorio. Son vitales en aplicaciones automotrices y telecomunicaciones.
Diodo Túnel
Este es un diodo de unión PN que exhibe resistencia negativa y es usado en osciladores y amplificadores de alta frecuencia.
Diodo de Vacío
Los diodos de vacío permiten la conducción de electricidad en un entorno de vacío. Se utilizan en aplicaciones de alta potencia y en la tecnología de rayos catódicos.
Diodo Shockley
Este diodo, basado en cuatro capas, se utiliza en dispositivos como el DIAC y TRIAC, siendo fundamental en aplicaciones de control de energía.
Preguntas Frecuentes (FAQs)
1. ¿Qué es un diodo?
Un diodo es un componente electrónico que permite el flujo de corriente eléctrica en una dirección mientras la bloquea en la dirección opuesta.
2. ¿Cuál es la función principal de un diodo?
La función principal de un diodo es actuar como una válvula unidireccional para la corriente eléctrica.
3. ¿Cuáles son los diferentes tipos de diodos más comunes?
Entre los tipos más comunes se encuentran el diodo Zener, el diodo emisor de luz (LED), el diodo rectificador y el diodo Schottky.
