Introducción
En el fascinante mundo de la electrónica, los transistores son componentes clave que permiten el control y la amplificación de señales. Entre ellos, el 2N3906 se destaca por su versatilidad y rendimiento en una variedad de aplicaciones. Ya seas un aficionado a la electrónica o un profesional experimentado, entender el pinout de este pequeño gigante y su hoja de datos es esencial para sacar el máximo provecho de tus proyectos. En este artículo, exploraremos detalladamente el pinout del 2N3906, su ficha técnica y su equivalente, ofreciéndote una guía completa para que tu próxima creación electrónica brille con luz propia. ¡Empecemos a desentrañar los secretos de este transistor!
¡Descubre todo lo que necesitas saber sobre el 2N3906 Transistor! En este artículo, te mostraremos el pinout, hoja de datos y el equivalente de este componente electrónico. Si estás interesado en aprender más sobre este transistor ampliamente utilizado, ¡no te lo puedes perder!
El transistor 2N3906 es un popular transistor de unión bipolar PNP utilizado en aplicaciones de baja potencia y corriente, media tensión. Es ampliamente utilizado para amplificación y conmutación de baja potencia.
2N3906 es complementario al transistor de unión bipolar NPN 2N3904.
2n3906>
Tiene una calificación actual de 200 mA, voltaje nominal de 40 V y potencia nominal de 625 mW. Y proporciona un ganancia actual de 100 cuando la corriente de 10 mA fluye a través del colector. 2N3N06 es popular debido a su alta ganancia y bajo voltaje de saturación.
Nota: El transistor 2N3906 fue fabricado por primera vez por motorola.

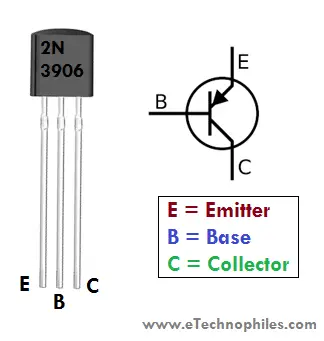

Configuración de pines del transistor 2N3906
Asignación>
El pinout 2N3906 tiene tres pines: emisor, base y colector respectivamente de izquierda a derecha (lado plano con los cables apuntando hacia abajo).
Hoja de datos del transistor 2N3906
Este transistor está disponible en orificio pasante y en una amplia variedad de paquetes SMD (SOT23, SOT223, etc.), siendo TO-92 el más popular. 2N3906 es llamado MMBT3906 en paquete SOT23 o SMD. O en otras palabras, MMBT3906 es la versión SMD de 2N3906.
A continuación se muestra la hoja de datos del transistor 2N3906 en el paquete TO-92:
Descargue la hoja de datos del transistor 2N3906.
Las características eléctricas, las clasificaciones de voltaje de corriente y las dimensiones físicas del transistor 2n3906 se detallan en esta hoja de datos.
A continuación se muestra la hoja de datos de 2N3906 (MMBT3906) en el paquete SOT23:
Descargue la hoja de datos del transistor MMBT3906.
2N3906 equivalente
A continuación se muestra la lista de transistores populares que se pueden usar como reemplazo del 2N3906:
BC557, BC527, BC558, BC559, 2N2907, BC556, A1015, C945, 2N4403, 9014.
Especificaciones del transistor 2N3906
Característica
Valor
Tipo
PNP
Paquete (THT)
TO-92
Voltaje de la base del colector
60 V
Voltaje Colector-Emisor:
40 V
Voltaje Emisor-Base:
6 V
Colector actual:
0.2 A
Disipación del Colector –
0.625 W
Ganancia de corriente CC (hFE)
100 a 300
Frecuencia de transición
300 megahercio
Ruido
5 dB
Rango de temperatura de unión
–55 a +150 ºC
Tabla de especificaciones de transistores 2N3906

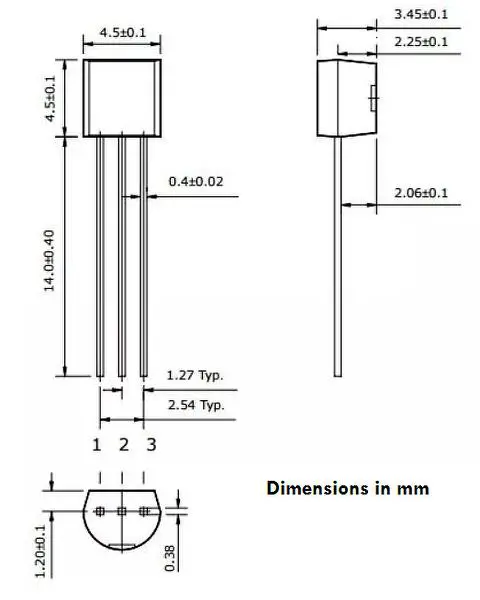

2N3906 TO-92 Dimensiones del paquete
A continuación se muestra la imagen de las dimensiones del paquete 2N3906 TO-92. Todas las dimensiones están en mm.
Dimensiones>
Proyectos de electrónica basados en 2N3906:

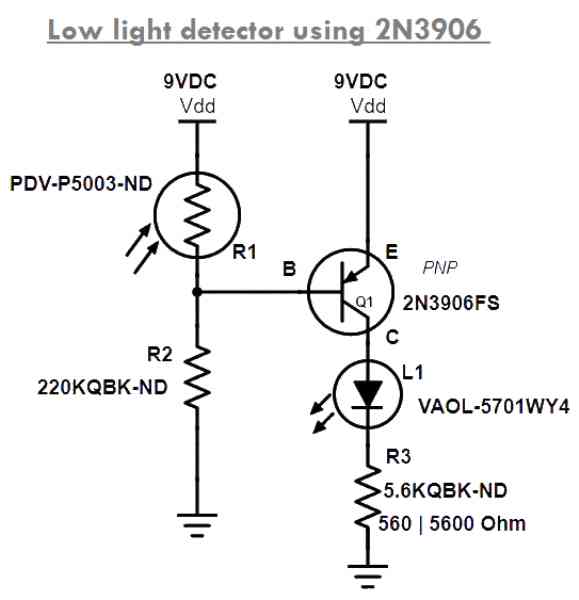

Detector de poca luz usando 23906 con LDR
Este circuito detecta la luz baja encendiendo el LED conectado entre el colector y Tierra. Cuando hay poca luz en el entorno, la corriente del emisor fluye desde el emisor al colector y luego a Tierra, iluminando el LED en su camino.
Circuito>
En el diagrama de circuito anterior, el 2N3906 se usa como un interruptor para encender o apagar un LED (dependiendo de la luz del entorno) conectado en el terminal del colector. El circuito completo se alimenta a través de una fuente de 9 V.
Se conecta una resistencia de 5,6 K Ohm entre la carga (LED) y la tierra para proteger el LED de sobrecorriente. El valor de resistencia requerido se puede calcular fácilmente usando la ley de Ohm.
Cuando la luz que cae sobre el LDR es significativa (baja resistencia), la base del transistor no está polarizada. Y la corriente cero -ve fluye a la base del transistor. Debido a esto, 2N3906 permanece en estado de corte y el LED no se ilumina.
Cuando cae poca luz sobre el LDR (alta resistencia), la base del transistor está polarizada y la corriente -ve fluye hacia la base del transistor. Debido a esta corriente de polarización, el 2N3906 pasa al estado de saturación y el LED se enciende.
2N3906 Transistor Pinout, hoja de datos y equivalente – Preguntas frecuentes
2N3906 Transistor Pinout, hoja de datos y equivalente – Preguntas frecuentes
El transistor 2N3906 es un transistor de baja potencia y alta frecuencia que se utiliza comúnmente en aplicaciones de amplificación de señal y conmutación. Aquí encontrarás las respuestas a algunas de las preguntas más frecuentes sobre el pinout, la hoja de datos y el equivalente del transistor 2N3906.
1. ¿Cuál es el pinout del transistor 2N3906?
El transistor 2N3906 tiene tres pines: emisor, base y colector. El pin del emisor está marcado como «E», el pin de la base como «B» y el pin del colector como «C». El pinout del transistor 2N3906 es el siguiente:
2. ¿Dónde puedo encontrar la hoja de datos del transistor 2N3906?
La hoja de datos del transistor 2N3906 se puede encontrar en el siguiente enlace: 2N3906 en Wikipedia. En la hoja de datos, encontrarás información detallada sobre las características eléctricas del transistor, sus dimensiones físicas y su funcionamiento.
3. ¿Cuál es el equivalente del transistor 2N3906?
Un equivalente comúnmente utilizado para el transistor 2N3906 es el transistor PNP 2N3904. Estos dos transistores son de polaridad opuesta, lo que significa que sus configuraciones de pinout son simétricas pero con corrientes y voltajes opuestos. El transistor 2N3904 es ampliamente utilizado y es fácil de encontrar en el mercado.
Esperamos que estas respuestas te hayan sido útiles. Si tienes alguna otra pregunta, no dudes en consultarnos. ¡Estaremos encantados de ayudarte!
Transistor 2N3906: Pinout, hoja de datos y equivalente
En el fascinante mundo de la electrónica, los transistores son componentes clave que permiten el control y la amplificación de señales. Entre ellos, el 2N3906 se destaca por su versatilidad y rendimiento en una variedad de aplicaciones. Ya seas un aficionado a la electrónica o un profesional experimentado, entender el pinout de este pequeño gigante y su hoja de datos es esencial para sacar el máximo provecho de tus proyectos. En este artículo, exploraremos detalladamente el pinout del 2N3906, su ficha técnica y sus equivalentes, ofreciéndote una guía completa para que tu próxima creación electrónica brille con luz propia.
Características del 2N3906
El transistor 2N3906 es un popular transistor de unión bipolar PNP utilizado en aplicaciones de baja potencia y corriente, media tensión. Algunos datos clave son:
- Tipo de Transistor: PNP
- Voltaje Nominal: 40 V
- Corriente Nominal: 200 mA
- Poder Nominal: 625 mW
- Ganancia de corriente (hFE): 100 a 300
- Frecuencia de transición: 300 MHz
Pinout del Transistor 2N3906
La configuración de pines del transistor 2N3906 es esencial para su correcta instalación en circuitos. El pinout se configura de la siguiente manera:
- Emisor (E)
- Base (B)
- Colector (C)
Estos pines están dispuestos de izquierda a derecha cuando el lado plano del transistor está mirando hacia abajo.
Hoja de datos del Transistor 2N3906
La hoja de datos del 2N3906 está disponible en diferentes formatos y paquetes, siendo el más común el TO-92. Puedes descargar su hoja de datos desde los siguientes enlaces:
Equivalentes del 2N3906
El 2N3906 tiene varios equivalentes en el mercado que pueden ser utilizados como reemplazo. Algunos de ellos incluyen:
- BC557
- BC527
- BC558
- 2N2907
- A1015
Proyectos de Electrónica con el 2N3906
El 2N3906 es ideal para proyectos que requieren conmutación o amplificación. Un ejemplo clásico es el circuito de detector de poca luz usando un LDR (sensor de luz). Este circuito enciende un LED cuando hay poca luz en el ambiente, utilizando el transistor como un interruptor.
Diagrama del Circuito
El controlador está diseñado de tal manera que, cuando la luz sobre el LDR es insuficiente, el transistor se activa y permite el flujo de corriente, encendiendo así el LED.
Preguntas Frecuentes (FAQs)
¿Qué es un transistor PNP?
Un transistor PNP es un tipo de transistor de unión bipolar que se activa cuando una corriente positiva es aplicada a su base, permitiendo así el flujo de corriente entre el emisor y el colector.
¿Cómo se conecta un 2N3906 en un circuito?
Para conectar un 2N3906, asegúrate de identificar correctamente sus pines: emisor, base y colector. Conecta el emisor a la tierra, aplica una señal a la base y conecta la carga al colector.
¿Cuál es la diferencia entre el 2N3906 y el 2N3904?
La principal diferencia radica en que el 2N3906 es un transistor PNP y el 2N3904 es su equivalente NPN. Ambos son utilizados en aplicaciones similares, pero en configuración opuesta.
Con esta información, estás listo para utilizar el transistor 2N3906 en tus proyectos de electrónica. ¡Explora, experimenta y no dejes de aprender!
