5 Métodos de Arranque de Motores de Inducción: DOL, Star-Delta y Más
El arranque de un motor de inducción es un proceso crítico que puede determinar la eficiencia y la durabilidad de toda una instalación industrial. Aunque a primera vista pueda parecer un tema técnico reservado a los expertos, entender cómo funcionan estos métodos es esencial para optimizar el rendimiento y evitar contratiempos costosos. Desde el clásico arranque Directo en Línea (DOL) hasta el ingenioso sistema Star-Delta, en este artículo exploraremos cinco métodos de arranque que no solo ilustran la diversidad de técnicas disponibles, sino que también destacan su impacto en el consumo energético y la vida útil del motor. ¡Prepárate para sumergirte en el fascinante mundo de la ingeniería eléctrica y descubrir cuál método es el ideal para tus necesidades!
¿Quieres conocer los métodos más eficientes para arrancar motores de inducción? En este artículo te presentaremos cinco opciones que te garantizarán un rendimiento óptimo: DOL, Star-Delta y mucho más. Descubre cómo maximizar el desempeño de tus motores y toma el control de tus aplicaciones industriales. ¡No te lo pierdas!
Hay cuatro métodos para arrancar un motor de inducción de jaula de ardilla. Estos son directo en línea (DOL), resistencia del estator, autotransformador y arranque estrella-triángulo, mientras que para un motor de inducción de anillos deslizantes, preferimos el arranque por resistencia del rotor.
Ahora, podría pensar que un motor de inducción es de arranque automático, entonces, ¿por qué necesitamos métodos de arranque del motor de inducción? ¿Bien? No te preocupes porque este artículo despejará todas tus dudas sobre el motor de inducción y sus métodos de arranque. Entonces, sigue leyendo hasta el final.
¿Por qué necesitamos métodos de arranque de motores de inducción?
Vista>>
Al proporcionar un suministro de CA trifásico a un motor de inducción, se produce un campo magnético giratorio. Este campo se vincula con los conductores del rotor y crea un par para el rotor. De esta manera, un motor de inducción arranca. Sin embargo, este proceso requiere una alta corriente de entrada de la red de CA. Entonces, ¿cuál es el problema con esto?
El requerimiento de alta corriente para una carga en particular puede crear severas caídas de voltaje en el sistema de distribución de CA. También afecta a otras cargas eléctricas conectadas dentro del mismo sistema. Incluso puede quemar los devanados del motor. En casos extremos, puede conducir a un apagón completo.
Pero podemos evitar fácilmente este problema si podemos limitar la corriente de arranque del motor de inducción. Por lo tanto, al emplear métodos de arranque de motores de inducción, podemos reducir la corriente de arranque a un valor seguro.

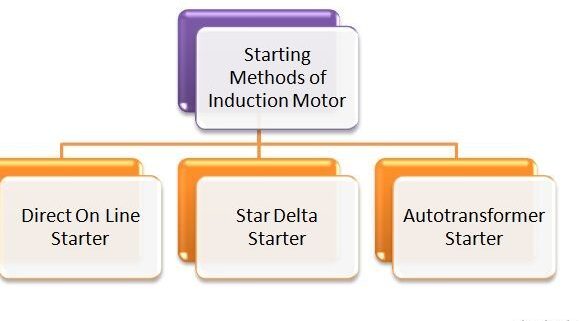

¿Cuáles son estos métodos de arranque de motores de inducción?
Todos los métodos de arranque de motores de inducción utilizan un arrancador para limitar la corriente de arranque a un valor seguro. Entonces, para un motor de inducción de jaula de ardilla, estos arrancadores pueden ser uno de los siguientes:
- Arrancador directo en línea (DOL)
- Arrancador primario o de resistencia del estator
- Arrancador de autotransformador
- Arrancador estrella-triángulo
Para los motores de inducción de anillos colectores, utilizamos un arrancador más eficiente:
Analicemos cada uno de estos métodos con un poco más de detalle.

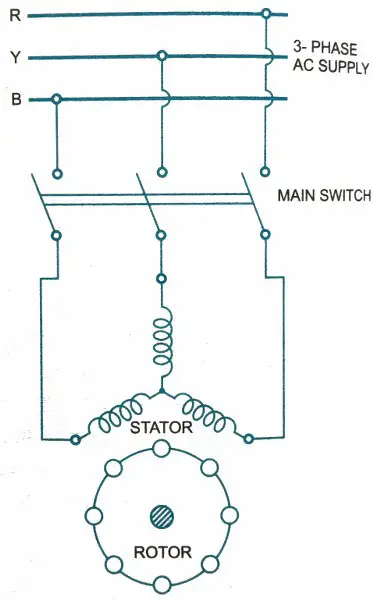

Arrancador directo en línea
Es el método más económico para arrancar motores de inducción de baja potencia (es decir, hasta 1,5 kW). Este arrancador aplica voltaje completo al motor de inducción. Por lo tanto, la corriente nominal a plena carga fluye a través de los devanados del motor.
Inicio>>
Ahora bien, ¿no es contradictorio? Anteriormente dijimos que es esencial limitar la corriente de arranque, ¿y este arrancador no suprime la corriente de arranque en absoluto? Entonces, el punto a entender aquí es que este método está limitado a motores de baja calificación.
La demanda de corriente de arranque para estos motores está dentro de los límites permisibles y no crea una caída de alto voltaje en el sistema de suministro. Por lo tanto, no hay problema en aplicar un voltaje nominal completo a las terminales del motor.
Proteccion
Este arrancador consta de un circuito de protección contra sobretensión, subtensión y protección térmica. Entonces, si hay fluctuaciones, el circuito de control desconecta el motor de la red de suministro de CA. Por lo tanto, la protección del motor de inducción.
Ventajas
- Es el arrancador más económico.
- Proporciona un alto par de arranque.
- No requieren arreglos especiales para arrancar el motor.
Desventajas
- Es adecuado solo para motores de inducción de baja potencia.
- Aparece una alta tensión de corriente en los devanados del motor.

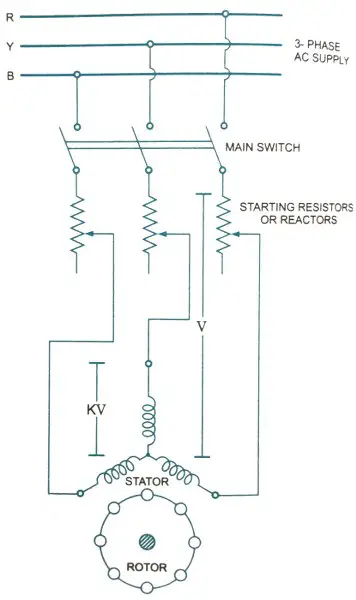

Arranque de resistencia primaria
Arrancador>>
Este método utiliza resistencias para crear una caída de voltaje y, por lo tanto, reducir la corriente de arranque del motor. Cada cable del estator consta de una resistencia variable en serie con él.
Entonces, durante el arranque, la resistencia completa está presente en el circuito. Provoca una caída de voltaje y, por lo tanto, aparece un voltaje reducido en los terminales del motor. La resistencia se corta gradualmente a medida que el motor aumenta la velocidad.
Cuando el motor alcanza la velocidad máxima, todas las resistencias se desconectan y aparece un voltaje nominal en los terminales del motor. Entonces, con este arrancador, la corriente de arranque y el par de arranque se reducen en una proporción cuadrada.
Ventajas
- Proporciona una aceleración suave del motor.
- Este método da un factor de potencia más alto en el arranque.
- Para cargas de salida baja, este método es menos costoso que el arrancador de autotransformador.
Desventajas
- Las resistencias disipan el calor.
- Para cargas variables, ajustar el voltaje en este método no es fácil.

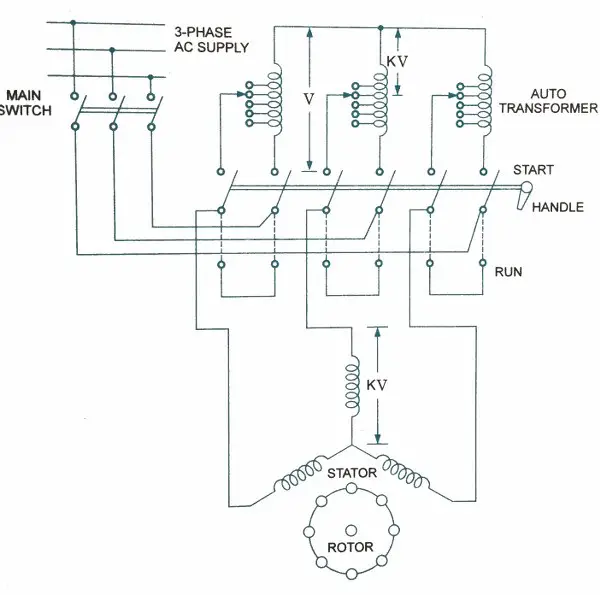

Arrancador de autotransformador
En todos los métodos de arranque de motores de inducción, el objetivo es reducir el voltaje de arranque y, por lo tanto, la corriente de arranque. En este método, un Auto-transformador hace este trabajo. El autotransformador consiste en tocar en puntos de 50, 60 y 80%. Entonces, inicialmente, una pequeña fracción del voltaje nominal completo aparece en las terminales del motor.
Arrancador>>
La selección de un voltaje reducido reduce la corriente de arranque del motor. A medida que el motor de inducción aumenta la velocidad, un mecanismo cambia la toma para aumentar el voltaje aplicado.
Cuando el motor de inducción alcanza la velocidad máxima, finalmente desconecta el autotransformador del circuito y, por lo tanto, el voltaje nominal aparece en los terminales del motor.
Entonces, con este método, la corriente de línea y el par de arranque se reducen en una proporción cuadrática.
Ventajas
- Este método de control de velocidad es aplicable tanto para motores conectados en estrella como en triángulo.
- Las pérdidas internas del motor de arranque son pequeñas.
- Da un mayor par en el arranque.
- Es adecuado para largos períodos de inicio.
Desventajas
- El factor de potencia de arranque es bajo.
- Su costo es mayor.

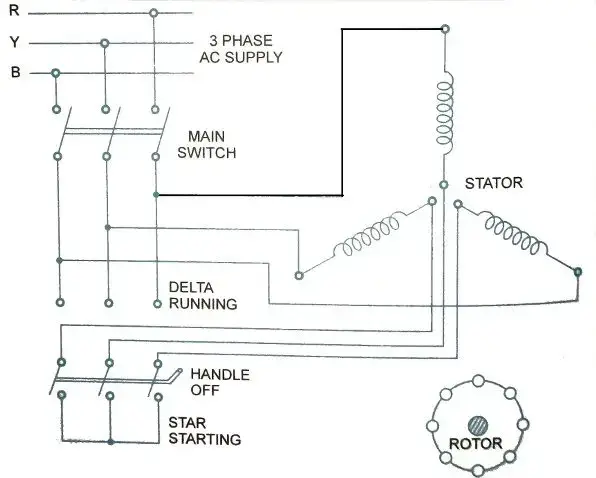

Arrancador estrella-triángulo
Este método reduce el voltaje al reconfigurar físicamente los devanados de arranque. Entonces, durante el arranque, los devanados se conectan en estrella y, cuando el motor de inducción alcanza la velocidad máxima, un mecanismo cambia el circuito a devanados conectados en triángulo.
Arrancador>>
Los devanados conectados en estrella reducen el voltaje al 57,7% del voltaje de línea a línea. Por lo tanto, con el voltaje reducido, la corriente de arranque disminuye y el motor arranca de manera segura.
A medida que el motor alcanza la velocidad máxima, un interruptor de cambio desconecta los devanados conectados en estrella del suministro principal y vuelve a conectar los devanados conectados en triángulo. Los devanados conectados en triángulo no reducen ningún voltaje y permiten el voltaje completo de línea a línea a las terminales del motor.
Este método reduce la corriente de arranque y el par de arranque en un factor de 1/3.
Ventajas
- Este método es barato, eficaz y eficiente.
- Es adecuado para cargas de alta inercia.
- No requiere cambiadores de tomas y, por lo tanto, las pérdidas de calor son bajas.
Desventajas
- Este método solo es adecuado para motores conectados en triángulo.
- La reducción de voltaje es fija y no tiene flexibilidad.

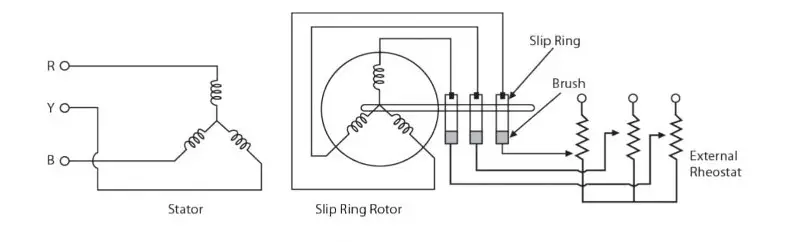

Arrancador de resistencia del rotor
Arrancador>>
Los métodos de arranque de motores de inducción mencionados anteriormente son adecuados para motores de inducción de jaula de ardilla. Entonces, ¿significa que no podemos usarlos para un motor de inducción de anillos colectores?
Bueno, todos estos métodos de arranque de motores de inducción pueden arrancar un motor de inducción de anillos colectores. Pero, en lugar de ellos, el arranque por resistencia del rotor ofrece más beneficios. Este método requiere una resistencia externa variable en cada fase del circuito del rotor.
Laboral
El motor arranca con un voltaje nominal a través de sus terminales. La alta resistencia en el rotor disminuye la corriente de arranque pero aumenta el par de arranque. A medida que el motor de inducción gana velocidad, las resistencias se desconectan gradualmente del circuito. Al alcanzar la velocidad máxima, toda la resistencia externa se desconecta del circuito del motor.
Ventajas
- Proporciona un mayor par de arranque.
- Da un rango suave y amplio de control de velocidad.
Desventajas
- Solo es adecuado para un motor de inducción de anillo deslizante.
- Requiere más mantenimiento debido a la presencia de anillos colectores y cepillos.
FAQ: 5 métodos de arranque de motores de inducción: DOL, Star-Delta y más
Preguntas frecuentes – 5 métodos de arranque de motores de inducción: DOL, Star-Delta y más
1. ¿Qué es un motor de inducción?
Un motor de inducción es aquel que se utiliza ampliamente en aplicaciones industriales y comerciales para convertir energía eléctrica en movimiento mecánico. Su funcionamiento se basa en la ley de inducción electromagnética, donde un campo magnético rotativo es creado dentro del motor para generar el movimiento en el rotor.
2. ¿Qué es el arranque de un motor de inducción?
El arranque de un motor de inducción se refiere al proceso de ponerlo en funcionamiento desde un estado de reposo o detenido. Esto implica proporcionar la energía necesaria para que el motor comience a girar.
3. ¿Cuáles son los diferentes métodos de arranque de motores de inducción?
Existen varios métodos utilizados para el arranque de motores de inducción. Algunos de los más comunes son:
- Arranque directo (DOL): Este método consiste en conectar directamente el motor a la fuente de alimentación, permitiendo que arranque a plena carga.
- Estrella-Triángulo: Este método implica inicialmente arrancar el motor en conexión estrella y luego cambiar a conexión triángulo después de cierto periodo de tiempo.
- Arranque con autotransformador: En este método se utiliza un autotransformador para suministrar voltaje reducido al motor durante el arranque.
- Arranque con resistencias rotoricas: Aquí se emplean resistencias adicionales conectadas al rotor del motor durante el arranque para reducir la corriente inicial.
- Arrancador electrónico: Este método utiliza dispositivos electrónicos de potencia para controlar y regular el arranque del motor.
4. ¿Cuáles son las ventajas y desventajas de cada método de arranque?
Cada método de arranque tiene sus propias ventajas y desventajas, que pueden variar según la aplicación específica. Para obtener más información sobre las ventajas y desventajas de cada método, puedes consultar el siguiente enlace: Motor de inducción en Wikipedia
5. ¿Cuál es el método más comúnmente utilizado para el arranque de motores de inducción?
El método más comúnmente utilizado para el arranque de motores de inducción es el arranque directo (DOL). Este método es simple y económico, lo que lo hace popular en muchas aplicaciones industriales.
5 Métodos de Arranque de Motores de Inducción: DOL, Star-Delta y Más
El arranque de un motor de inducción es un proceso crítico que puede determinar la eficiencia y la durabilidad de toda una instalación industrial. Aunque a primera vista pueda parecer un tema técnico reservado a los expertos, entender cómo funcionan estos métodos es esencial para optimizar el rendimiento y evitar contratiempos costosos. En este artículo, exploraremos cinco métodos de arranque que ilustran la diversidad de técnicas disponibles y destacan su impacto en el consumo energético y la vida útil del motor.
1. Arrancador Directo en Línea (DOL)
El método DOL es el más simple y económico para arrancar motores de inducción de baja potencia (hasta 1,5 kW). Este arrancador aplica el voltaje completo al motor, permitiendo que la corriente nominal a plena carga fluya a través de los devanados.
Ventajas
- Es el arrancador más económico.
- Proporciona un alto par de arranque.
- No requiere arreglos especiales para arrancar el motor.
Desventajas
- Solo es adecuado para motores de baja potencia.
- Puede causar picos de voltaje en el sistema.
2. Arrancador de Resistencia del Estator
Este método utiliza resistencias para crear una caída de voltaje, lo que reduce la corriente de arranque del motor. La resistencia se desconecta gradualmente a medida que el motor aumenta su velocidad.
Ventajas
- Proporciona una aceleración suave.
- Mejora el factor de potencia durante el arranque.
Desventajas
- Las resistencias disipan calor.
- Ajustar el voltaje para cargas variables puede ser complicado.
3. Arrancador de Autotransformador
Utiliza un autotransformador para reducir el voltaje aplicado al motor durante el arranque, lo que a su vez disminuye la corriente de arranque. Una vez que el motor alcanza la velocidad nominal, se desconecta el transformador.
Ventajas
- Reduce las pérdidas internas durante el arranque.
- Permite un mayor par de arranque.
Desventajas
- El costo es mayor en comparación con el método DOL.
- Tiene un factor de potencia de arranque bajo.
4. Arrancador Estrella-Triángulo
Este método inicia el motor conectando los devanados en estrella, lo que reduce el voltaje a aproximadamente el 57,7% del voltaje de línea. Cuando el motor alcanza un cierto número de vueltas, se cambia a la conexión en triángulo para permitir el voltaje completo.
Ventajas
- Es un método eficaz y eficiente.
- Ideal para cargas de alta inercia.
Desventajas
- Solo es adecuado para motores diseñados para conexión en triángulo.
- La reducción de voltaje es fija y carece de flexibilidad.
5. Arrancador de Resistencia del Rotor
A diferencia de los métodos anteriores, este se emplea en motores de inducción de anillos deslizantes. Se utiliza una resistencia externa en el rotor para controlar la corriente y el par de arranque, incrementándolo progresivamente a medida que el motor gana velocidad.
Ventajas
- Proporciona un mayor par de arranque.
- Ofrece un control de velocidad más amplio.
Desventajas
- Requiere más mantenimiento.
- Solo es adecuado para motores de anillo deslizante.
Conclusión
Elegir el método de arranque adecuado para un motor de inducción no solo optimiza su rendimiento, sino que también contribuye a la estabilidad y seguridad de la instalación eléctrica. En función de la aplicación y las características del motor, cada método tiene sus propias ventajas y desventajas, lo que permite a los ingenieros seleccionar la mejor opción según sus necesidades.
Preguntas Frecuentes (FAQs)
1. ¿Qué es un motor de inducción?
Un motor de inducción es un tipo de motor eléctrico que convierte energía eléctrica en energía mecánica mediante la interacción de un campo magnético en el estator y un rotor. Son ampliamente utilizados en aplicaciones industriales debido a su robustez y eficiencia.
2. ¿Por qué es importante el método de arranque de un motor de inducción?
El método de arranque es crucial para evitar picos de corriente que puedan dañar el motor o afectar la red eléctrica. Elegir un método adecuado permite reducir la corriente de arranque y, por ende, la posibilidad de problemas eléctricos.
3. ¿Qué factores debo considerar al elegir un método de arranque?
Se deben considerar la potencia del motor, el tipo de carga que se va a accionar, el espacio disponible para instalar el sistema de arranque y el presupuesto. También es importante la duración del arranque y la eficiencia energética necesaria.
4. ¿Los métodos de arranque afectan la eficiencia energética del motor?
Sí, los diferentes métodos de arranque pueden influir en la eficiencia energética. Algunos métodos permiten un arranque más suave y controlado, reduciendo el consumo de energía durante los picos de carga inicial.
5. ¿Puedo cambiar el método de arranque una vez que el motor está instalado?
En muchos casos, es posible ajustar o cambiar el método de arranque, pero esto puede requerir modificaciones en el sistema eléctrico y en la configuración del motor. Se recomienda consultar a un especialista antes de realizar cambios.
Para más información, puedes consultar fuentes como el documento de Métodos de Arranque de los Motores de Inducción y la práctica de análisis de arranques Arranque de Motores de Inducción.
