El Arduino Leonardo es una placa de microcontrolador basada en el microchip ATmega32u4. El atmega32u4 viene con un cargador de arranque incorporado, lo que hace que sea conveniente actualizar la placa Arduino con nuestro código. Consta de un total de 20 pines de E/S digitales (de los cuales 7 se pueden usar como salidas PWM y 12 como entradas analógicas), un conector de alimentación, un puerto micro USB, un oscilador de cristal de 16 MHz, un encabezado ICSP y un Botón de reinicio. El pinout Arduino Leonardo basado en Atmega32u4 y las especificaciones se dan en detalle en esta publicación.

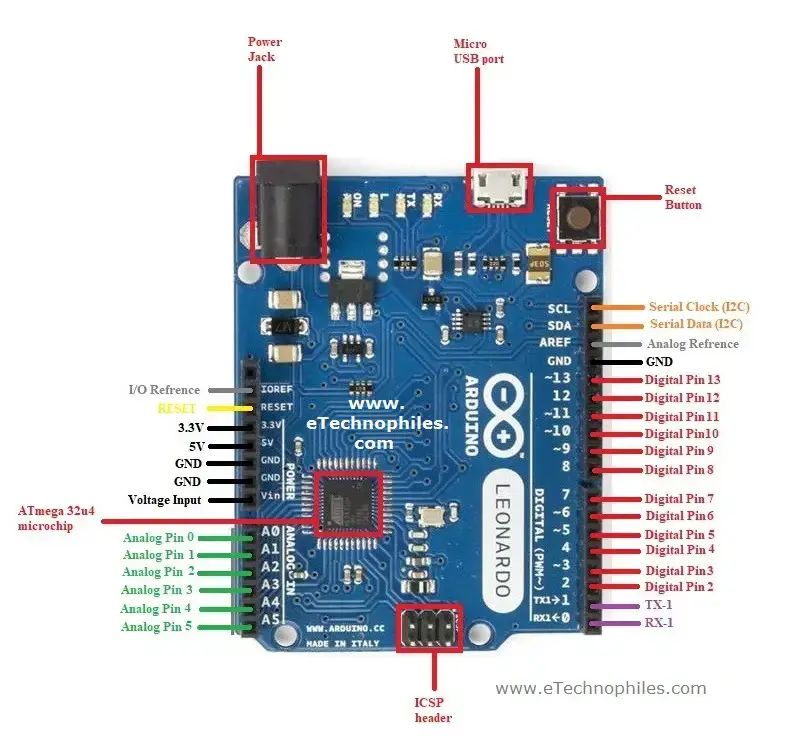

Pines de Arduino Leonardo:
Pines>
Microchip ATmega32u4: El ATmega32u4 es un microchip AVR de 8 bits de bajo consumo y alto rendimiento. Tiene 32 KB (de los cuales 4 KB son utilizados por el gestor de arranque), 2,5 KB de SRAM y 1 KB de EEPROM.
Oscilador de cristal: El oscilador de cristal dentro de la placa tiene una frecuencia de 16 MHz, lo que genera la señal de reloj en el microcontrolador. Su función básica es proporcionar la temporización y el control básicos a la placa.
arduino leonardo Asignación de pines de alimentación:
Gato de barril – El conector Barrel o el conector de alimentación de CC de 7-12 V se pueden utilizar para alimentar su placa Arduino. El conector de barril está conectado a un adaptador. La placa es compatible con cualquier adaptador cuya potencia oscile entre 5 y 20 voltios, pero el fabricante recomienda mantenerla entre 7 y 12 voltios.
Nota: Por encima de 12 voltios, la placa puede sobrecalentarse y un voltaje por debajo de 7 voltios puede no ser suficiente para alimentar la placa.
Puerto micro USB – El Micro USB es más pequeño que el puerto Mini USB estándar y es mucho más plano y ligeramente cónico que el micro USB. Nos permite unir la conexión entre la placa y la computadora. Es muy importante para la programación de la placa Arduino Leonardo.
Vino: Es el pin de voltaje de entrada que está conectado a la fuente de alimentación externa para encender la placa Arduino. Si el voltaje se suministra a través del conector de alimentación, este pin se puede utilizar como pin de alimentación.
Arduino Leanardo Pinout- Entrada analogica:
El Leonardo consta de 12 entradas analógicas, etiquetadas de A0 a A11, todos estos pines también se pueden usar como pines de E/S digitales. Cada uno de estos pines analógicos tiene un ADC incorporado de resolución de 210 bits (por lo que dará 1024 valores).
Pines>
Arduino Leanardo Pinout- Pines de E/S digitales:
Hay 20 pines de E/S digital en el Leonardo que se pueden usar como entrada o salida. Funcionan a 5 voltios. Los pines digitales Arduino Leonardo pueden leer solo dos estados: cuando hay una señal de voltaje presente y cuando está ausente. Este tipo de entrada generalmente se conoce como digital (o binaria) y estos estados se denominan ALTO y BAJO o 1 y 0.
Arduino Leanardo Pinout- pines PWM:
Hay seis pines del conjunto de pines digitales que son pines PWM (modulación de ancho de pulso) que están numerados como 3, 5, 6, 9, 10, 11 y 13. Proporcione una salida PWM de 8 bits con la función analogWrite().

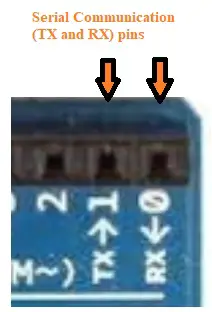

UART Patas:
Pines>
Estos pines se utilizan para la comunicación en serie, 0 (RX) para recibir los datos y 1 (TX) para transmitir (TX) datos en serie TTL utilizando la capacidad de serie del hardware ATmega32U4.
ICSP:
Lo que representa Programación en serie en circuito. Estos pines se utilizan para programar el firmware de la placa Arduino Leonardo. Los nuevos cambios de firmware con las nuevas capacidades se envían a través del microcontrolador con la ayuda de este encabezado ICSP.
El encabezado ICSP consta de 6 pines.
Interfaz de dos hilos (TWI)/I2C:
Pines>
Es el protocolo de comunicación serie de dos hilos. Son las siglas de Inter-Integrated Circuits. El I2C utiliza dos líneas para enviar y transmitir datos: un pin de reloj en serie (SCL) y un pin de datos en serie (SDA).
- SCL-Lo que representa Reloj en serie. Se define como el pin que transmite los datos del reloj. Se utiliza para sincronizar el envío de datos entre los dos dispositivos. El reloj serie lo proporciona el dispositivo maestro.
- ASD-Lo que representa Datos en serie. Se define como el pin utilizado tanto por el esclavo como por el maestro para enviar y recibir los datos intermedios. Por eso también se le conoce como Linea de datos, mientras que SCL se conoce como línea de reloj.
Pines de interrupción externa:
Pines>
Hay 5 pines de interrupciones externas en la placa: 3 (interrupción 0), 2 (interrupción 1), 0 (interrupción 2), 1 (interrupción 3) y 7 (interrupción 4). Estos pines se pueden configurar de tal manera que si ocurre alguno de los siguientes cambios: en un valor bajo, un borde ascendente o descendente, o un cambio en el valor.

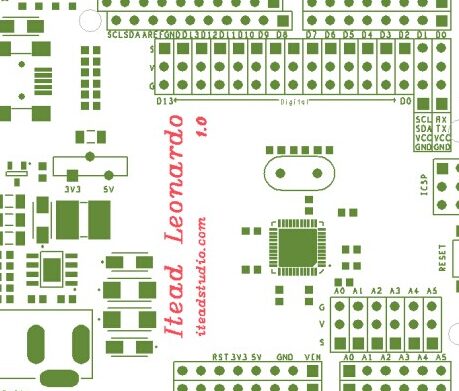

SPI Patas:
Lo que representa Interfaz Periférica Serial. Estos pines son utilizados por los microcontroladores para comunicarse con uno o más dispositivos periféricos de manera eficiente. A diferencia de Arduino UNO, los pines SPI en la placa Leonardo están presentes en el encabezado ICSP, tEstos pines admiten la comunicación SPI utilizando la biblioteca SPI. Esto significa que incluso si tenemos un escudo que usa comunicación SPI, pero NO consta de un conector ICSP de 6 pines que se puede conectar al encabezado ICSP de 6 pines de Leonardo, el escudo no funcionará.
Otros pines:
5V: El pin de 5V emite 5v a los componentes externos. La fuente de alimentación de 5V para la placa Arduino Nano es un conector USB y el Vin.
3,3 V: El pin de 3,3 V funciona como voltaje regulado de salida de 3,3 V
TIERRA. Pines de tierra. Estos se utilizan para conectar a tierra el circuito.
AREF: Tensión de referencia para las entradas analógicas. Usado con la función analogReference().
LED 13: En la placa, hay un LED incorporado conectado al pin digital 13. Cuando este pin se establece en ALTO o 1, el LED se enciende, cuando este pin se establece en BAJO o 0, se apaga.
IOREF: Este pin representa el voltaje al que operan los pines de E/S de la placa (es decir, VCC para la placa).
Reiniciar. Cuando este pin se establece en BAJO, reinicia el microcontrolador.

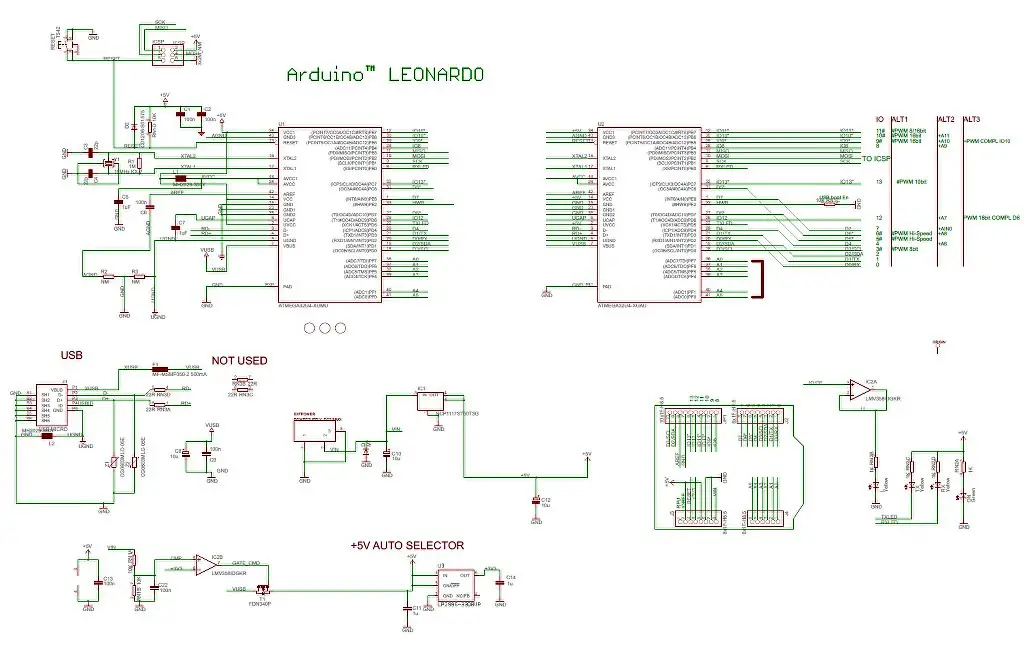

Esquema de Arduino Leonardo (oficial):
Para descargar Arduino Leonardo Esquema, haga clic aquí.
Esquema>
**Fuente: Arduino Leonardo tienda oficial
Especificaciones:
microcontrolador
ATmega32u4
Tensión de funcionamiento
5V
Voltaje de entrada (recomendado)
7-12V
Voltaje de entrada (límites)
6-20V
Pines de E/S digitales
20
Canales PWM
7
Canales de entrada analógica
12
Corriente CC por pin de E/S
40mA
Corriente CC para clavija de 3,3 V
50mA
Memoria flash
32 KB (de los cuales 4 KB son tomados por el gestor de arranque)
SRAM
2,5 KB (ATmega32u4)
EEPROM
1 KB (ATmega32u4)
Velocidad de reloj
16 MHz
Longitud
68,6 mm
Ancho
53,3 mm
Peso
20g
Tabla de especificaciones de Arduino Leonardo
Arduino Leonardo Pinout, esquema y especificaciones en detalle
Arduino Leonardo Pinout, esquema y especificaciones en detalle
Pinout
El Arduino Leonardo es una placa de desarrollo basada en el microcontrolador ATmega32U4. A continuación, se presenta el pinout del Arduino Leonardo:
Esquema
A continuación, se muestra el esquema básico de conexión de un Arduino Leonardo:
>Especificaciones
Las especificaciones técnicas del Arduino Leonardo son las siguientes:
- Microcontrolador: ATmega32U4
- Frecuencia de reloj: 16 MHz
- Memoria Flash: 32 KB (4 KB utilizado por el bootloader)
- SRAM: 2.5 KB
- EEPROM: 1 KB
- Pines de E/S digitales: 20
- Pines de E/S analógicos: 12
- Corriente de salida máxima por pin: 40 mA
- Corriente de salida máxima en total: 200 mA
- Tensión de funcionamiento: 5V
Si deseas obtener más detalles sobre el Arduino Leonardo, puedes visitar la página de Wikipedia correspondiente.
Arduino Leonardo: Pinout, Esquema y Especificaciones Detalladas
Introducción al Arduino Leonardo
¡Bienvenidos al fascinante mundo de Arduino! Si eres un entusiasta de la electrónica o un creador en potencia, el Arduino Leonardo es una placa que no puedes dejar de explorar. Esta placa de microcontrolador está basada en el chip ATmega32u4, y ofrece numerosas capacidades que la hacen ideal para una amplia gama de proyectos.
Especificaciones del Arduino Leonardo
- Microcontrolador: ATmega32u4
- Tensión de funcionamiento: 5V
- Voltaje de entrada (recomendado): 7-12V
- Pines de E/S digitales: 20
- Canales PWM: 7
- Canales de entrada analógica: 12
- Velocidad de reloj: 16 MHz
- Dimensiones: 68,6 mm x 53,3 mm
- Peso: 20g
Pinout del Arduino Leonardo
Pines Digitales y PWM
El Arduino Leonardo cuenta con 20 pines de E/S digitales que pueden ser utilizados como entrada o salida, funcionando a 5V. Entre estos, hay 6 pines PWM que permiten modulación de ancho de pulso.
Entradas Analógicas
La placa incluye 12 entradas analógicas etiquetadas de A0 a A11, todos los cuales pueden funcionar también como pines digitales. Estos pines están equipados con un ADC que proporciona 10 bits de resolución.
Conectividad y Comunicación
El Arduino Leonardo tiene varias interfaces de comunicación, incluyendo:
- UART: Pines 0 (RX) y 1 (TX) para comunicación en serie.
- I2C: Pines SDA y SCL para conexión con otros dispositivos.
- SPI: Interfaz de Comunicación Periférica que permite conexión rápida con otros dispositivos.
Pines de Alimentación
El Arduino Leonardo puede alimentarse a través de:
- Conector de barril: 7-12V recomendado.
- Puerto micro USB: Perfecto para programación y fuente de alimentación.
- Pin Vin: Utilizado para alimentar la placa desde una fuente externa.
Otros Pines Útiles
- AREF: Tensión de referencia para entradas analógicas.
- LED 13: LED incorporado conectado al pin digital 13, usándose para pruebas básicas.
- Reset: Reinicia el microcontrolador cuando se coloca en LOW.
Esquema de Arduino Leonardo
Para descargar el esquema oficial del Arduino Leonardo, visita: Esquema Arduino Leonardo.
Preguntas Frecuentes (FAQ)
¿Qué es Arduino Leonardo?
Arduino Leonardo es una placa de microcontrolador que permite la creación de proyectos electrónicos de forma sencilla. Está basada en el chip ATmega32u4, que incluye un USB integrado, facilitando la conexión a computadoras.
¿Cuántos pines de E/S tiene?
El Arduino Leonardo cuenta con un total de 20 pines de E/S digitales, de los cuales 12 también pueden funcionar como entradas analógicas.
¿Cómo se programan los pines PWM?
Los pines PWM en el Arduino Leonardo se pueden programar usando la función analogWrite(), que permite controlar la salida de tensión en un rango de 0 a 255.
¿Qué voltaje se recomienda para alimentar la placa?
Se recomienda un voltaje de entrada de entre 7 y 12 voltios para asegurar un funcionamiento óptimo sin sobrecalentar la placa.
