¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)

Las planchas eléctricas son un elemento imprescindible en cualquier hogar y conocer cómo funcionan puede ser de gran interés. En este artículo, desvelaremos todos los secretos que se esconden dentro de una plancha eléctrica y te mostraremos una vista previa en vivo de su funcionamiento. ¡No te lo pierdas!

Si alguna vez te has preguntado por qué un Plancha electrica se enciende y apaga solo, entonces estás en el lugar correcto. Porque en esta publicación, verá un desmontaje de una plancha eléctrica, lo que hay dentro y aprenderá cómo funciona una plancha eléctrica.

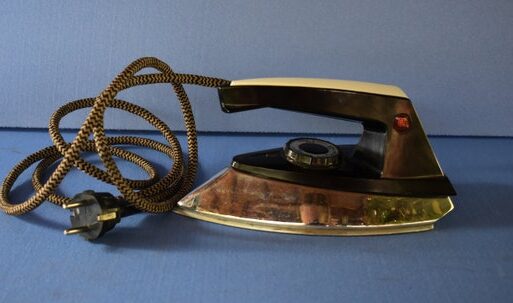

Tenía esta plancha eléctrica vieja, muy vieja desde hace mucho tiempo. Entonces, para la ciencia, lo abriré y les mostraré cómo funciona una plancha eléctrica.

Puede ver el video a continuación o continuar leyendo el artículo.

Partes dentro de la Plancha Eléctrica:

¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)

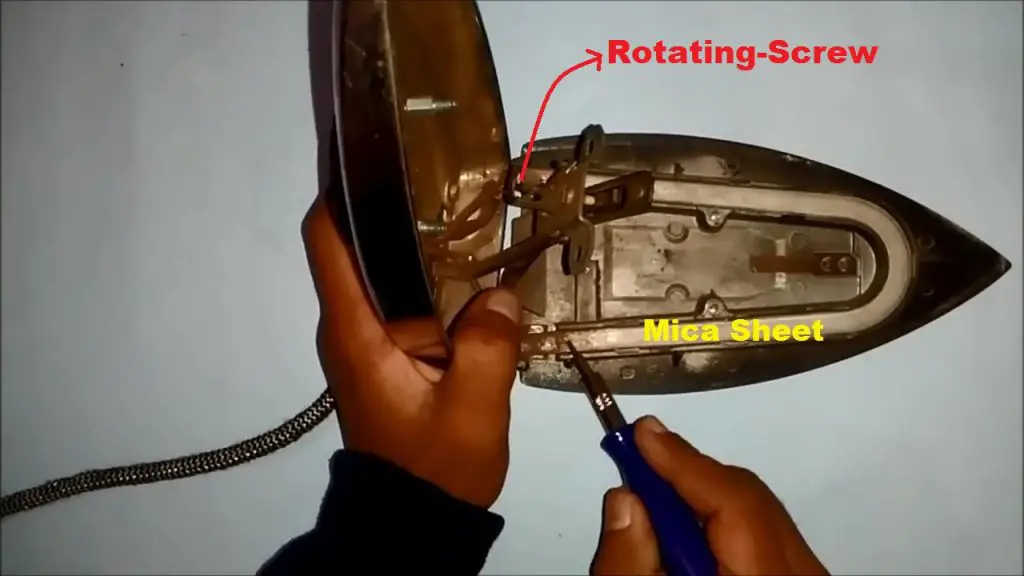

Vista interior de una plancha eléctrica

¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)

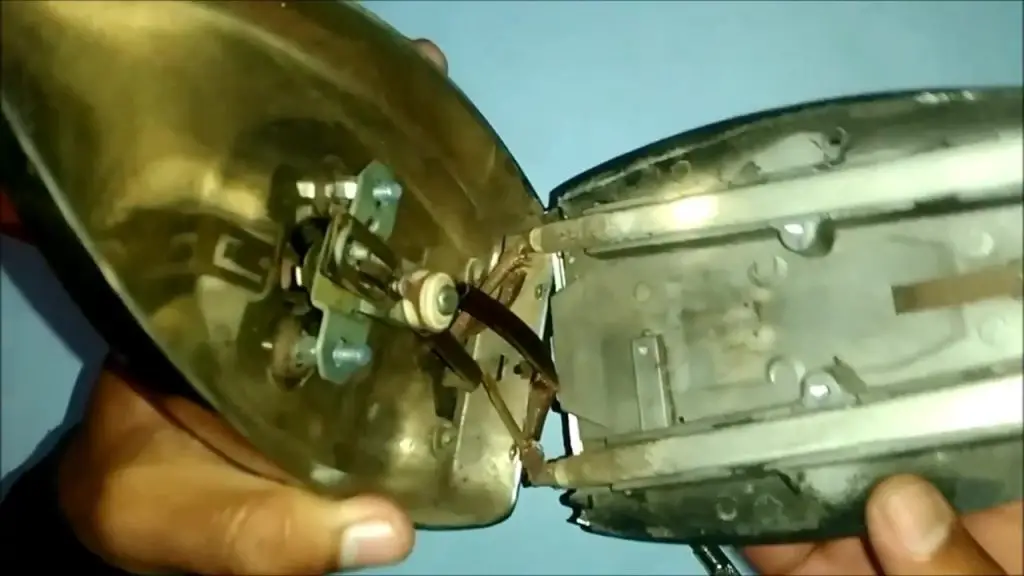

Componentes dentro de la plancha eléctrica

Termostato dentro de la Plancha Eléctrica:

¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)

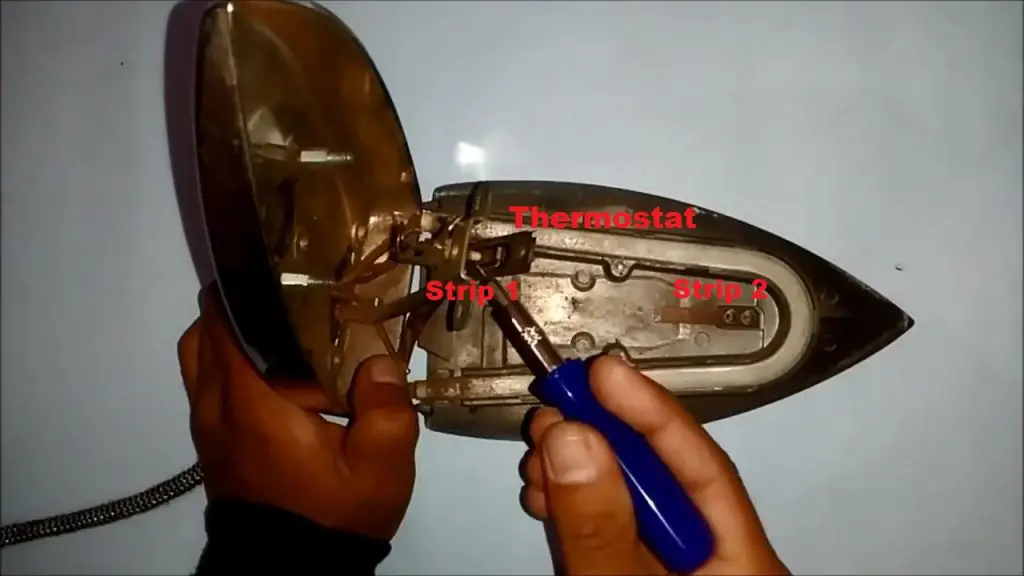

Termostato y tira bimetálica

  • Un termostato es un dispositivo que cambia su orientación con el aumento de la temperatura.
  • Este termostato consta de un Tira bimetálica. Y como sugiere el propio nombre, bimetálico significa dos tiras de metal.
  • Cada una de las dos tiras tiene una diferente coeficiente de expansión termal. Uno tiene un mayor mientras que el otro tiene un coeficiente de expansión térmica más bajo. De modo que una se dobla más que la otra tira metálica a cualquier temperatura en particular.

¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)

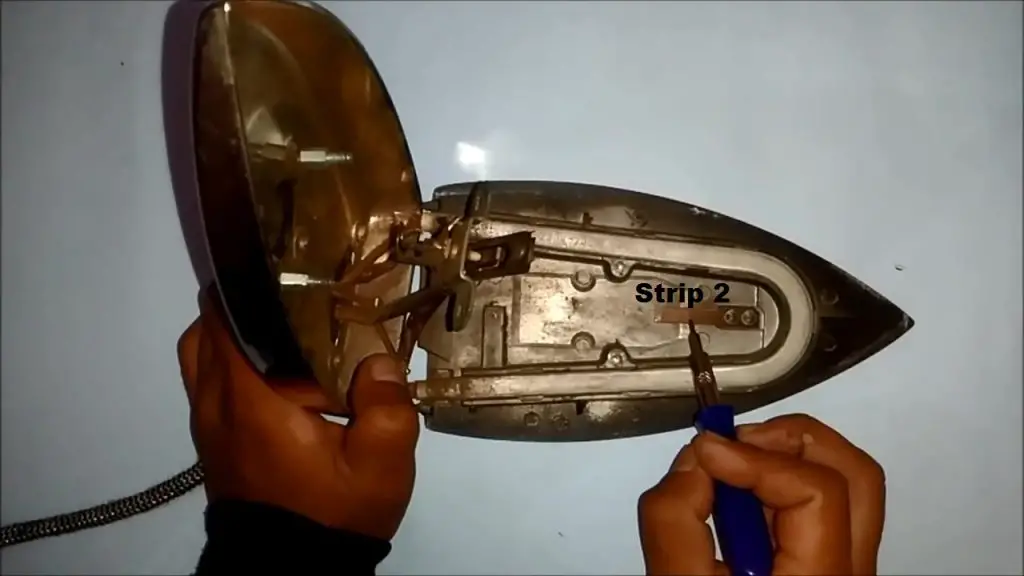

  • En la imagen de arriba: a una temperatura más alta, la tira metálica 2 se dobla y empuja la tira metálica 1 hacia arriba hasta una posición en la que se rompe la conexión eléctrica entre la tira 1 y el cable vivo. Y la plancha eléctrica se apaga.

Elemento de calefacción dentro del hierro:

  • Un elemento calefactor es el corazón de cualquier plancha eléctrica. consiste en un alambre de nicrom colocado dentro de la hoja de mica.

¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)

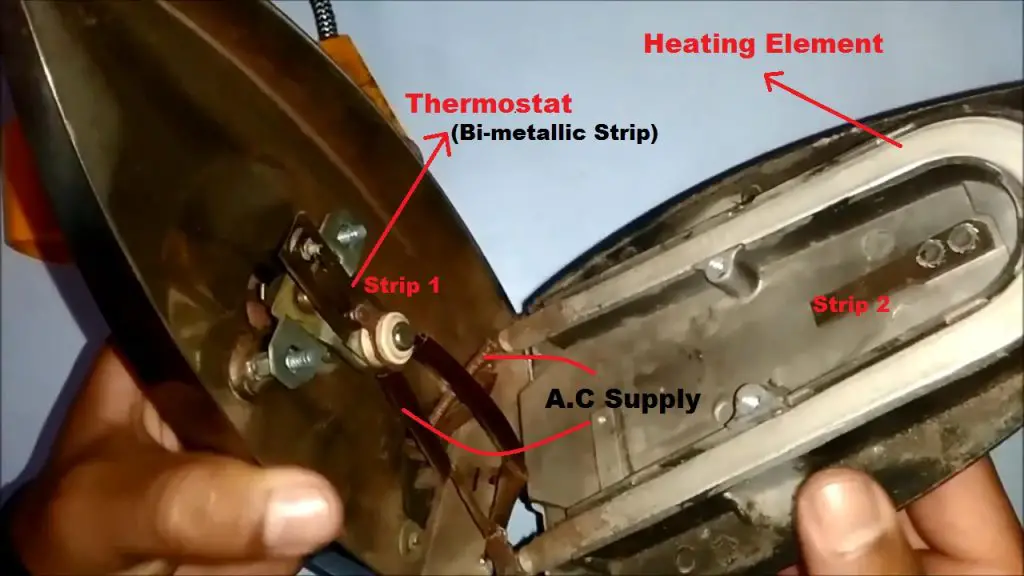

El elemento calefactor dentro de la plancha eléctrica.

  • Este alambre de nicromo se calienta cuando la corriente lo atraviesa debido a I2R pérdida. Cuanto mayor sea el tiempo de flujo de corriente a través de él, mayor será el calentamiento del elemento calefactor.
  • La mica se elige como cubierta en un elemento calefactor porque:
  • (a) Es un muy buen aislante y (b) Puede soportar una temperatura muy alta.

perilla giratoria o tornillo de apriete:

¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)
perilla giratoria

  • Mediante este mando podemos ajustar la temperatura de la plancha eléctrica según nuestras necesidades.
  • Esta perilla está conectada a un tornillo que controla que tan fuerte debe doblarse el contacto o tira metálica superior para separar y romper la conexión eléctrica para que la plancha eléctrica se apague.
  • Esto significa que si sigo girando el tornillo, entonces también aumenta la temperatura requerida para doblar esta tira metálica superior o puede decir que aumenta la temperatura requerida para romper la conexión eléctrica.

Bombilla de neón:

  • Esta bombilla se utiliza como indicador para plancha eléctrica.
  • Está conectado en paralelo al elemento calefactor.

Funcionamiento de una plancha eléctrica:

**Mira el video anterior para ver la plancha eléctrica en acción

  • Primero se conecta una plancha eléctrica a la fuente de alimentación.
  • La bombilla de neón se enciende indicando el inicio del proceso de calentamiento en el elemento calefactor.
  • Digamos que la perilla está en su posición más baja en este momento. En este caso, tan pronto como la temperatura de la tira 2 suba a 100 grados (digamos); se dobla lo suficiente como para romper la conexión eléctrica entre la tira 1 y el cable vivo.
  • Ahora la plancha eléctrica está apagada.
  • Después de un tiempo, la tira 2 se contrae a su posición original, y así se vuelve a hacer la conexión eléctrica haciendo que la plancha eléctrica se encienda.
  • Ahora digamos que la perilla está en su posición más alta. En este caso, tan pronto como la temperatura de la tira 2 suba a 200 grados (digamos); se dobla lo suficiente como para romper la conexión eléctrica entre la tira 1 y el cable vivo.
  • Ahora la plancha eléctrica está apagada.
  • Después de un tiempo, la tira 2 se contrae a su posición original, y así se vuelve a hacer la conexión eléctrica haciendo que la plancha eléctrica se encienda.

Leer artículos similares:

| Funcionamiento de LDR: ¿Cómo funciona un LDR o un fotorresistor? Conceptos básicos de LDR

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded






¿Cómo funciona una plancha eléctrica y qué hay dentro? (con vista previa en vivo)

¿Cómo funciona una plancha eléctrica y qué hay dentro?

Las planchas eléctricas son herramientas muy utilizadas en el hogar para eliminar las arrugas de la ropa y dejarla con un aspecto impecable. Aunque parezca un dispositivo sencillo, en su interior se encuentra una ingeniería compleja que permite su correcto funcionamiento.

¿Cómo funciona una plancha eléctrica?

El funcionamiento de una plancha eléctrica se basa en la transformación de energía eléctrica en calor, el cual es transmitido a través de su suela y utilizado para alisar las prendas. A continuación, los pasos principales de su funcionamiento:

  1. Suministro de energía: La plancha eléctrica se conecta a la corriente eléctrica mediante un cable.
  2. Elemento calefactor: En su interior, la plancha cuenta con una resistencia eléctrica que se calienta cuando la corriente eléctrica fluye a través de ella. La resistencia está hecha de un material con alta resistividad, como el acero inoxidable o la cerámica, que permite alcanzar altas temperaturas.
  3. Control de temperatura: Muchas planchas tienen un termostato que regula la temperatura de la resistencia. Este dispositivo detecta la temperatura de la suela y desconecta la corriente cuando se alcanza un rango determinado de temperatura. Al descender la temperatura, el termostato se encarga de volver a conectar la energía para mantener un calor constante.
  4. Difusión del calor: El calor generado en la resistencia es transferido a la suela de la plancha, que generalmente está hecha de aluminio o acero inoxidable. La suela se calienta de manera uniforme y es la encargada de entrar en contacto directo con las prendas para eliminar las arrugas.
  5. Vaporización opcional: Algunas planchas eléctricas cuentan con la función de emitir vapor. Para ello, poseen un pequeño tanque de agua que se calienta y se convierte en vapor, facilitando aún más el planchado y eliminando mejor las arrugas.

¿Qué hay dentro de una plancha eléctrica?

Al abrir una plancha eléctrica, es posible encontrar los siguientes componentes en su interior:

  • Placa base: Es la parte inferior de la plancha que sirve como soporte estructural.
  • Elemento calefactor: La resistencia eléctrica que se calienta para producir el calor necesario.
  • Termostato: El dispositivo encargado de controlar y regular la temperatura de la plancha.
  • Cables y conexiones: Los conductores eléctricos que suministran la energía y conectan los diferentes componentes.
  • Suela: La parte inferior de la plancha que entra en contacto directo con la ropa y transmite el calor.
  • Tanque de agua (en caso de tener vaporizador): Un pequeño recipiente que almacena el agua que será convertida en vapor.

Para obtener más información sobre el funcionamiento de una plancha eléctrica y los componentes mencionados, puedes visitar este enlace.

¡Ahora ya sabes cómo funciona una plancha eléctrica y qué hay dentro! Con este conocimiento, podrás utilizarla de manera segura y aprovechar al máximo sus beneficios.
