Conceptos básicos del transistor 2N2222: Pinout, especificaciones y equivalente
El transistor 2N2222 es uno de los componentes electrónicos más emblemáticos y versátiles en el mundo de la electrónica. Utilizado tanto en proyectos de hobby como en aplicaciones industriales, su popularidad se debe a su facilidad de uso y a su rendimiento excepcional. En este artículo, desglosaremos los conceptos esenciales que rodean a este transistor, incluyendo su pinout, especificaciones técnicas y sus equivalentes en el mercado. Ya seas un principiante entusiasta o un técnico experimentado, acompáñanos en este viaje para descubrir todo lo que necesitas saber sobre el 2N2222 y cómo puede transformar tus proyectos electrónicos. ¡Comencemos!
¡Descubre todo lo que necesitas saber sobre el transistor 2N2222! En este artículo te explicaremos su pinout, especificaciones y equivalente. Si estás interesado en electrónica o simplemente quieres ampliar tus conocimientos, ¡no te puedes perder esta información!
2N2222 es un NPN – BJT (transistor de unión bipolar), lo que significa que entre las dos capas dopadas con N, hay una sola capa dopada con P incrustada.
Como cualquier otro transistor, el 2N2222 tiene 3 terminales o pines:
2N2222 es un transistor controlado por corriente. Por lo tanto, se puede usar una corriente baja en el terminal base para impulsar una corriente alta entre otros dos terminales.
2N2222 se utiliza para aplicaciones de conmutación o amplificación de baja potencia. También se puede utilizar para la modulación de ancho de pulso ya que su tiempo de respuesta es rápido.
Note: 2N2222A Transistor is the TO-92 plasitic enclosure version of 2N2222 with better absolute maximum ratings; Veb, Vcb, and Vce. Some companies call 2N2222 transistor «2N2222A’ now and manufactures 2N2222A only.
Note: PN2222 Transistor is a cheaper version of 2N2222. It also comes in the plastic TO-92 packaging.
Asignación de pines 2N2222

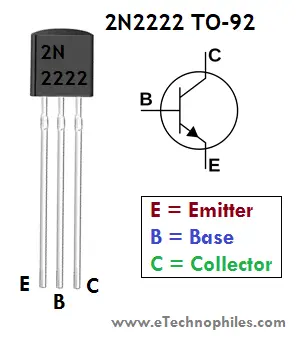

El diagrama de pines de 2N2222 muestra que hay tres pines: emisor, base y colector respectivamente de izquierda a derecha (lado plano con los cables apuntando hacia abajo).
Distribución>

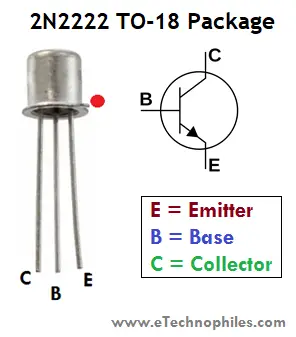

Nota: Dar arriba está el pinout del transistor PN2222/2N2222A, la versión TO-92 de 2N2222. PN2222 no se menciona en el diagrama de pines para simplificar las cosas.
Pinout>
Alfiler
Tipo
Función
1
emisor
Este pin actúa como una entrada cuando la corriente ingresa al transistor desde aquí. El colector se denota por ‘C’.
2
Base
Este pin controla la polarización del transistor. La base se denota por ‘B’.
3
Coleccionista
Este pin actúa como una salida y la corriente sale del transistor desde aquí. El emisor se denota por ‘E’.
Descripción de pines
2N2222 VS 2N2222A: ¿Cuál es la diferencia?
Ambos son tipos similares de transistores, pero el 2N2222A tiene clasificaciones máximas absolutas más altas que el 2N2222. Las clasificaciones de voltaje de colector a base, emisor a base y colector a emisor de 2N2222 y 2N2222A son 60 V, 30 V, 5 V y 75 V, 40 V, 6 V respectivamente.
Además, el 2N2222 viene en un empaque de metal, mientras que el 2N2222A está disponible solo en una caja de plástico TO-92.
2N2222A es una mejor opción considerando sus calificaciones más altas, bajo costo y empaque TO-92.
2N2222A Especificaciones
Las especificaciones técnicas del 2N2222 en empaque metálico TO-18 y el transistor 2N2222A en empaque TO-92 se detallan a continuación:
Especificaciones
2N2222A
2N2222
Disipación de potencia(TC = 25°C)
1.5
1.2W
Ganancia de corriente CC (hFE)
30-300
30-300
Rango de temperatura de funcionamiento
-55 a 150°C
-65 a 200°C
Corriente continua de colector (IC)
0,6 A
0,8 mA
Voltaje de la base del colector (VCB)
75
60V
Voltaje emisor-base (VEB)
6
5V
Voltaje colector-emisor (VCE)
40
30V
Capacitancia de entrada (CI)
25pF
30pF
Capacidad de salida (CO)
8pF
8pF
Tipo de transistor
PNP
PNP
Paquete
TO-92
A-18
Tipo de montaje
A través del orificio
A través del orificio
Frecuencia de transición (pies)
250 MHz
Esta tabla muestra las especificaciones técnicas del transistor 2N2222
Las especificaciones exactas dependen del fabricante, el tipo de caja y la variación. Por lo tanto, es importante consultar la hoja de datos para obtener el número de pieza y el fabricante exactos.
¿Qué transistores son equivalentes a 2N2222?
A continuación se muestra la lista de transistores que son equivalentes a 2N2222 y se pueden usar como reemplazo.
¿Se puede reemplazar un BC547 con 2N2222?
Sí, podemos reemplazar BC547 con 2N2222. El transistor BC547 se considera el mejor equivalente de 2N2222 y puede funcionar bien en sus proyectos. Aunque usar un transistor equivalente requiere una comparación detallada, el BC547 sigue siendo una buena alternativa al 2N2222.
¿Hay alguna diferencia entre el transistor 2N2222 y el BC547?
Entre BC547 y 2N2222, hay cambios menores en capacitancia de entrada y salida. La capacitancia de entrada y salida de 2N222 es ligeramente superior a BC547. Esto afecta el circuito mientras opera a una frecuencia más alta.
Otras diferencias entre ambos transistores se dan a continuación:
Especificaciones
2N2222
BC547
Voltaje de colector a base
60V
50V
Voltaje de colector a emisor
30V
45V
Emisor a voltaje base
5V
6V
Corriente máxima de colector
800mA
100mA
Ganancia de CC
75-300HFe
110-800HFe
Resistencia termica
146k/w
83,3 °C/seg.
Frecuencia de transición
250 MHz
300MHz
Figura de ruido
4db
10db
Esta tabla muestra las diferencias entre BC547 y 2N2222
¿Cuáles son los usos de 2N2222?
2N2222 se utiliza en una variedad de proyectos electrónicos debido a sus excelentes características, como una corriente de colector más grande de 600 mA. Esta función lo hace ideal para proyectos electrónicos como el control de LED de alta potencia, relés, transistores de alta potencia e circuitos integrados.
2N2222 se puede utilizar para:
- traspuesta
- amplificación de señales de audio
- pequeño altavoz en proyectos de electrónica
2n2222 Aplicaciones
Las aplicaciones del transistor 2N2222 son:
- Circuitos de impulsores de motores
- Circuitos de conmutación
- Circuitos amplificadores
- Circuitos de sensores
- preamplificador de audio
- Aplicación de baja potencia
- Circuitos inversores
- circuitos de radiofrecuencia
- Par de Darlington
- Proyectos embebidos y de automatización
Hoja de datos del transistor 2N2222
A continuación se muestra el hoja de datos del transistor 2N2222 en el paquete de lata de metal TO-18:
Descargue la hoja de datos del paquete 2N2222 TO-18
A continuación se muestra el hoja de datos del transistor 2N2222A en el paquete TO-92:
Descargar hoja de datos del paquete P2N2222A TO-92
Este transistor tiene varias variantes denominadas colectivamente como «tipo 2N2222» y son idénticas al transistor 2N2222 original en términos de operación y funcionalidad.
Entre estos transistores, P2N222A es el transistor principal, que está disponible en el paquete TO-92 hecho de plástico o epoxi. Debido a su cantidad de ventajas y bajo costo, el paquete TO-92 de P2N222A se ha convertido en el transistor más utilizado y rentable en electrónica.
¿Dónde comprar 2N2222(TO-18)?
Puede encontrar fácilmente estos transistores en su tienda local de electrónica. Para compras en línea, recomendamos esta mejor oferta en Amazon:
Dimensiones

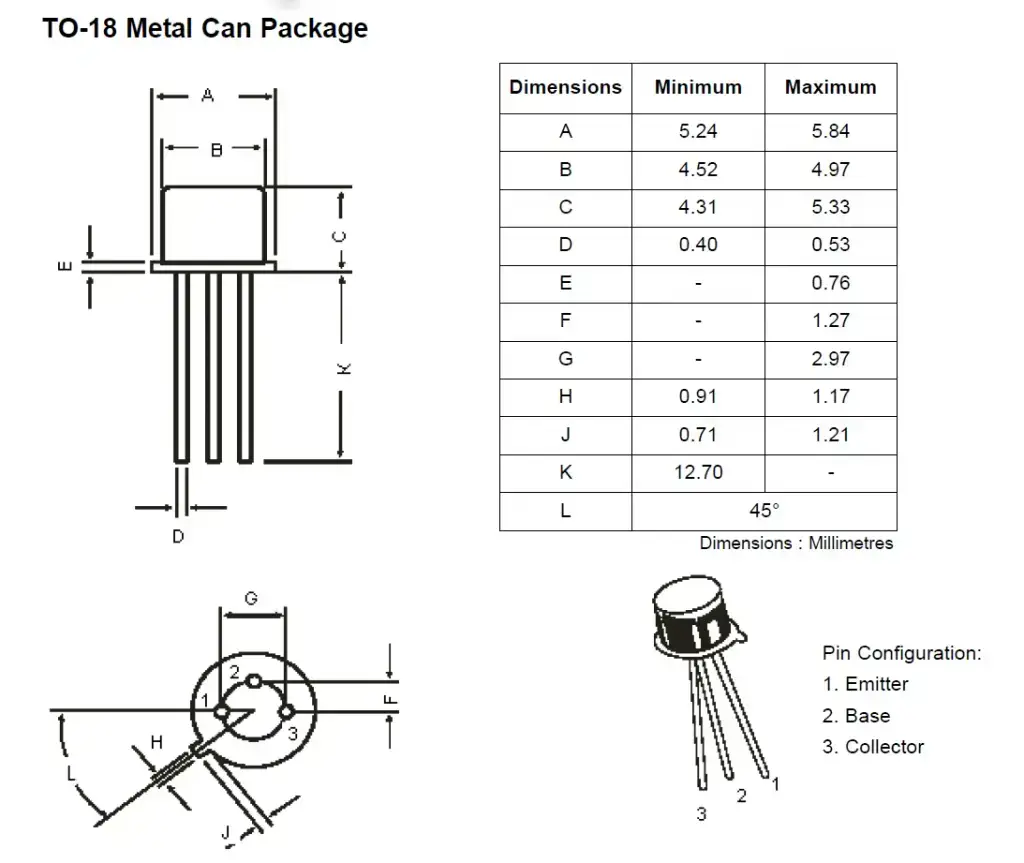

A continuación se muestra la imagen del transistor 2N2222 en las dimensiones del paquete TO-18. Todas las dimensiones están en mm.
Dimensiones>
Preguntas Frecuentes sobre Conceptos Básicos del transistor 2N2222
Conceptos Básicos del transistor 2N2222: Pinout, Especificaciones y Equivalente
El transistor 2N2222 es un componente electrónico clave en el campo de la electrónica. Aquí encontrarás respuestas a algunas preguntas frecuentes sobre este transistor y su funcionamiento.
1. ¿Cuál es el pinout del transistor 2N2222?
El transistor 2N2222 tiene tres pines principales:
Puedes obtener más información sobre el pinout del transistor 2N2222 en la página de Wikipedia sobre el transistor 2N2222.
2. ¿Cuáles son las especificaciones del transistor 2N2222?
Las especificaciones principales del transistor 2N2222 son:
- Corriente máxima de colector: 800 mA
- Tensión máxima colector-base: 60 V
- Tensión máxima colector-emisor: 30 V
- Ganancia de corriente (hFE): Generalmente entre 100 y 300
- Potencia máxima de disipación: 500 mW
Para obtener información más detallada sobre las especificaciones del transistor 2N2222, puedes visitar la página de Wikipedia sobre el transistor 2N2222.
3. ¿Hay algún equivalente del transistor 2N2222?
Sí, existen varios transistores de uso común que pueden servir como equivalentes del transistor 2N2222. Algunos de los más comunes son:
- PN2222: Un equivalente directo del transistor 2N2222.
- 2N3904: Similar en características al transistor 2N2222, pero con menor capacidad de corriente.
- BC547: Otro transistor comúnmente utilizado como equivalente.
Para obtener una lista más completa de equivalentes del transistor 2N2222, puedes consultar la página de Wikipedia sobre el transistor 2N2222.
Es importante tener en cuenta que, aunque estos transistores son similares en muchos aspectos, es recomendable consultar las hojas de datos para asegurar su correcta aplicación en un circuito específico.
Conceptos básicos del transistor 2N2222
Introducción
El transistor 2N2222 es uno de los componentes electrónicos más emblemáticos y versátiles en el mundo de la electrónica. Utilizado tanto en proyectos de hobby como en aplicaciones industriales, su popularidad se debe a su facilidad de uso y a su rendimiento excepcional. En este artículo, desglosaremos los conceptos esenciales que rodean a este transistor, incluyendo su pinout, especificaciones técnicas y sus equivalentes en el mercado.
Pinout del Transistor 2N2222
El transistor 2N2222, que es un transistor de unión bipolar NPN, tiene tres pines que se describen a continuación:
| Pin | Tipo | Función |
|---|---|---|
| 1 | Emisor (E) | Conduce corriente al transistor. |
| 2 | Base (B) | Controla la polarización del transistor. |
| 3 | Colector (C) | Salida de corriente del transistor. |
Especificaciones Técnicas
A continuación, se presentan las especificaciones técnicas del transistor 2N2222 y su variante 2N2222A, que es más comúnmente utilizada:
- Tipo: NPN
- Tensión máxima colector-emisor (VCE): 40V (2N2222A: 75V)
- Tensión máxima emisor-base (VEB): 5V (2N2222A: 6V)
- Corriente máxima de colector (IC): 800mA
- Ganancia de corriente continua (hFE): 75-300
- Rango de temperatura de funcionamiento: -55 a 150°C (2N2222A: hasta 150°C)
Equivalentes del Transistor 2N2222
Existen varios transistores que son equivalentes al 2N2222 y pueden ser utilizados como reemplazo. Uno de los más destacados es el BC547. A continuación, comparamos algunas especificaciones clave entre el 2N2222 y el BC547:
| Especificación | 2N2222 | BC547 |
|---|---|---|
| Tensión máxima colector-emisor | 40V | 45V |
| Corriente máxima de colector | 800mA | 100mA |
| Ganancia de corriente (hFE) | 75-300 | 110-800 |
Aplicaciones del Transistor 2N2222
El transistor 2N2222 es ideal para una variedad de aplicaciones, incluyendo:
- Circuitos de conmutación
- Amplificadores de audio
- Controladores de motor
- Circuitos de sensores
- Proyectos embebidos y de automatización
Preguntas Frecuentes (FAQs)
¿Se puede sustituir un BC547 por un 2N2222?
Sí, el BC547 se puede utilizar como un buen reemplazo del 2N2222 en muchos circuitos, aunque se deben comparar las especificaciones para asegurar la compatibilidad.
¿Cuál es la diferencia principal entre 2N2222 y 2N2222A?
La principal diferencia radica en las clasificaciones máximas de voltaje y corriente, siendo el 2N2222A más robusto y generalmente con mayores capacidades.
¿Dónde puedo comprar un transistor 2N2222?
Puedes encontrar el transistor 2N2222 en tiendas de electrónica locales o en línea a través de plataformas como Amazon o tiendas especializadas en componentes electrónicos.
