Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

Si eres un apasionado de la electrónica y estás buscando una guía completa sobre Arduino Mega 2560 Pinout, especificaciones y esquema, has llegado al lugar indicado. Conoce todos los detalles sobre este potente microcontrolador y descubre cómo utilizarlo en tus proyectos. ¡Prepárate para explorar el fascinante mundo de Arduino Mega 2560!

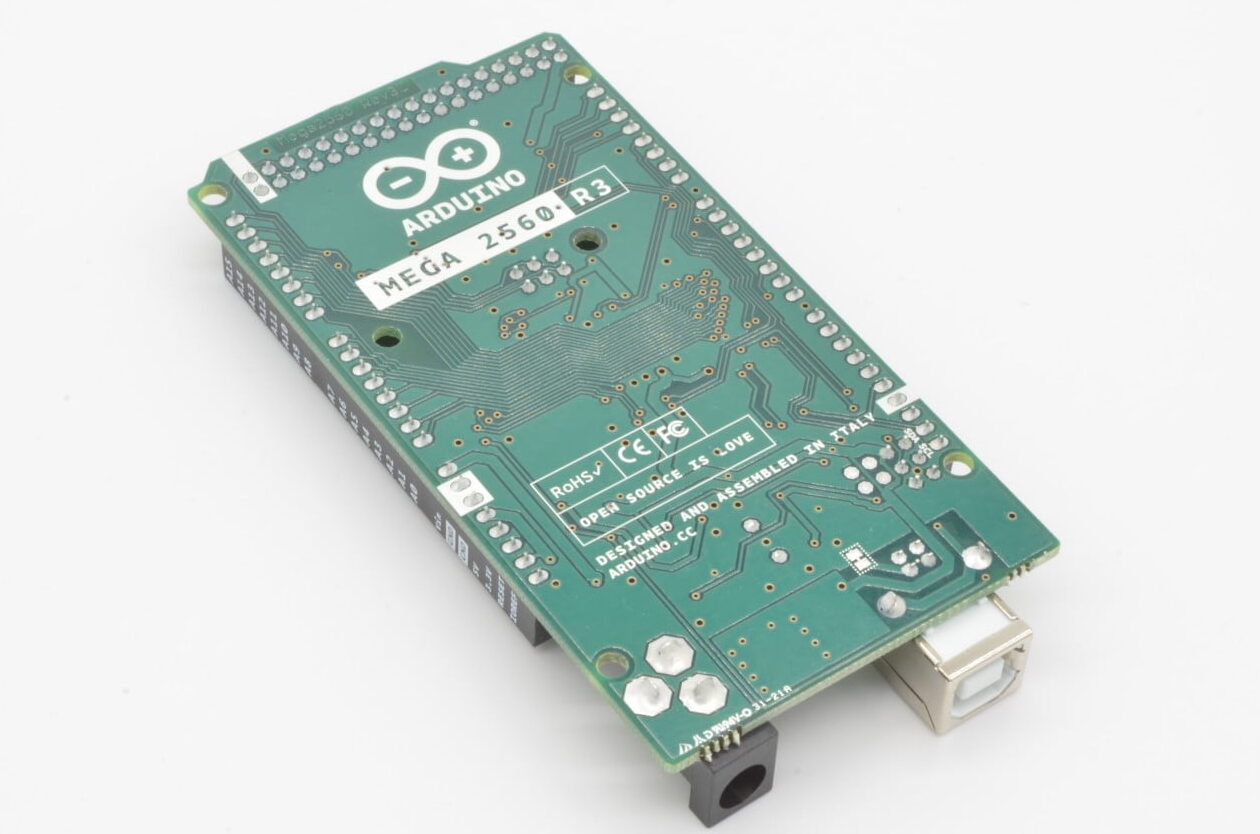

Arduino Mega 2560 es una placa de desarrollo de código abierto desarrollada por la empresa Arduino. Se basa en el Microchip ATmega2560P de Atmel. El Atmega2560P es un microcontrolador de 8 bits que viene con un cargador de arranque incorporado, lo que lo hace muy conveniente para flashear la placa con nuestro código.

Como todas las placas Arduino, podemos programar el software que se ejecuta en la placa usando un lenguaje derivado de C y C++. El entorno de desarrollo más sencillo es el IDE de Arduino.

El pinout Arduino Mega basado en Atmega 2560P y las especificaciones se detallan en esta publicación.



Arduino Mega Pinout (diseño detallado de la placa)

Arduino Mega 2560 tiene 54 pines de entrada/salida digital, donde 16 pines son entradas analógicas, 14 son pines PWM y 6 son puertos seriales de hardware (UART). Tiene un oscilador de cristal de 16 MHz, un conector de alimentación, un encabezado ICSP, un puerto USB-B y un botón RESET.

Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

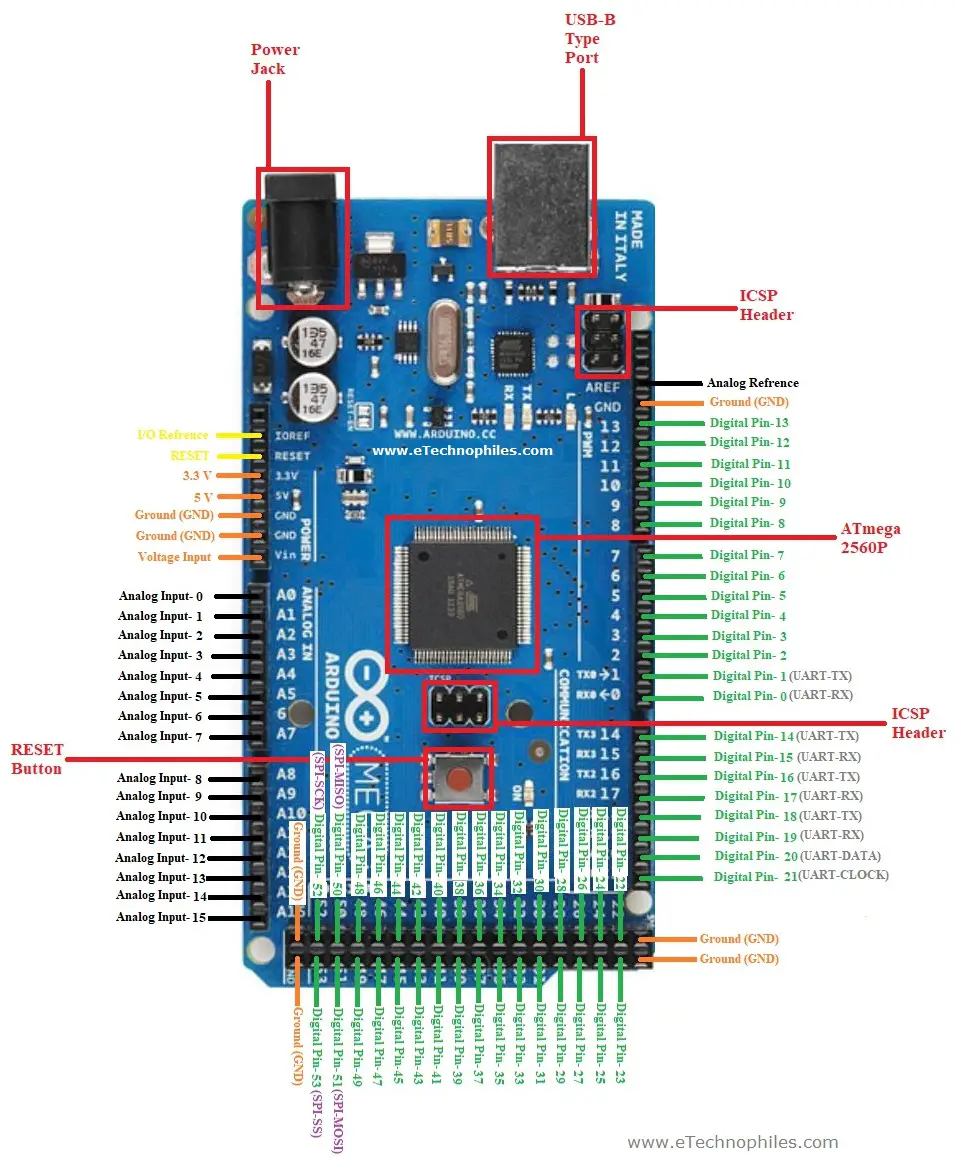

Pinout Mega de Arduino

Regulador de voltaje: el regulador de voltaje convierte el voltaje de entrada a 5V . El uso principal de un regulador de voltaje es controlar el nivel de voltaje en la placa Arduino. Incluso si hay cambios en el voltaje de entrada del regulador, el voltaje de salida es constante y estable.

ATmega2560P: Es un microcontrolador basado en AVR RISC (computadora de conjunto de instrucciones reducido) de 8 bits que ejecuta instrucciones poderosas en un solo ciclo de reloj. Esto le permite encontrar efectivamente un equilibrio entre el consumo de energía y la velocidad de procesamiento.

Oscilador de cristal- El oscilador de cristal tiene una frecuencia de 16 MHz, que proporciona la señal de reloj al microcontrolador. Proporciona la temporización y el control básicos a la placa.

Botón de reinicio-Se usa para Resetear la placa, recomendado presionarlo cada vez que flasheamos algún código a la placa.

Are you a beginner? Can't decide which book to read? Check out this article on Best Arduino Books for beginners

¿Cómo alimentar el Arduino Mega 2560?

Hay tres formas de alimentar la Arduino Mega Board:

Gato de barril – El conector Barrel o el conector de alimentación de CC de 7-12 V se pueden utilizar para alimentar nuestra placa Arduino. El conector de barril generalmente se conecta a un adaptador. La placa se puede alimentar con un adaptador que oscile entre 5 y 20 voltios, pero el fabricante recomienda mantenerlo entre 7 y 12 voltios.

Nota: Por encima de 12 voltios, la placa puede sobrecalentarse y un voltaje por debajo de 7 voltios puede no ser suficiente para alimentar la placa.

Note: Above 12 volts, the board may overheat and voltage below 7 volts might not be sufficient to power the board.

Puerto USB B-La interfaz USB se utiliza para conectar el cable USB. Este puerto se puede utilizar para alimentar el dispositivo desde la fuente de 5V y nos permite conectar la placa al ordenador. El programa se carga en la placa en serie desde la computadora a través del cable USB.

VenEs la tensión de alimentación de CC modulada, que se utiliza para regular los circuitos integrados utilizados en la conexión. También se denomina voltaje primario para los circuitos integrados presentes en la placa Arduino. El valor de voltaje Vcc puede ser negativo o positivo para el pin GND.

Pines I2C en arduino mega?

Es el protocolo de comunicación serie de dos hilos. Son las siglas de Inter-Integrated Circuits. El I2C usa dos líneas para enviar y recibir datos: un pin de reloj en serie usa (SCL) y un pin de datos en serie (SDA) (SDA).

  • SCL-Lo que representa Reloj en serie. Se define como la línea que transfiere los datos del reloj. Se utiliza para sincronizar el cambio de datos entre los dos dispositivos. El reloj serial es generado por el dispositivo maestro.
  • ASD-Lo que representa Datos en serie. Se define como la línea utilizada por el esclavo y el maestro para enviar y recibir datos. Por eso se llama un Linea de datos, mientras que SCL se llama línea de reloj.

Pines SPI en arduino mega?

Lo que representa Interfaz Periférica Serial. Los PIN 50, 51, 52 y 53 se utilizan como pines SPI. Son utilizados por los microcontroladores para comunicarse rápidamente con uno o más dispositivos periféricos. Hay tres líneas comunes a todos los dispositivos periféricos:

  • SCK-Lo que representa Reloj en serie. Estos son los pulsos de reloj, que se utilizan para sincronizar la transferencia de datos.
  • MISO-Lo que representa Entrada maestra/ Salida esclava. Esta línea de datos en el pin MISO se usa para enviar los datos al maestro.
  • MOSI-Lo que representa Salida maestra/entrada esclava. Esta línea se utiliza para enviar datos a los periféricos.

Y una línea común:

  • SS-Lo que representa Selección de esclavo. Esta línea es utilizada por el maestro. Actúa como la línea de habilitación. Cuando el valor del pin de selección de esclavo de un dispositivo es BAJO, puede comunicarse con el maestro. Cuando tiene valor ALTO, ignora al maestro. Esto nos permite tener múltiples dispositivos periféricos SPI compartiendo las mismas líneas MISO, MOSI y CLK

que pines son UART ?

UART significa Receptor asíncrono universal y Transmisor. Permite que Arduino se comunique con dispositivos seriales. Hay 4 UART en Arduino Mega:

  • Pin 0 – RXD0, pin 1 – TXD0
  • Pin 19 – RXD1, pin 18 – TXD1
  • Pin 17 – RXD2, pin 16 – TXD2
  • Clavija 15 – RXD3, clavija 14 – TXD3

Este pin se utiliza para la comunicación UART serie con PC u otros dispositivos serie con el propósito de compartir y registrar datos. Se utiliza con la función serial.Begin() para establecer la configuración de velocidad en baudios e iniciar la comunicación con la función serial.Println() para imprimir una matriz de caracteres en la salida de otro dispositivo.

Interrupciones externas – Las interrupciones externas se pueden formar usando 6 pines como interrupción 0 (0), interrupción 1 (3), interrupción 2 (21), interrupción 3 (20), interrupción 4 (19), interrupción 5 (18). Estos pines se pueden usar para activar una interrupción en un valor bajo, un borde ascendente o descendente, o un cambio en el valor.

Qué es ICSP ¿Encabezamiento?

Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

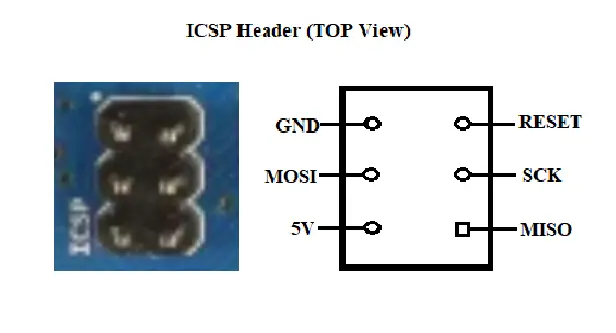

Encabezado ICSP de Arduino Mega

Lo que representa Programación en serie en circuito. Podemos usar estos pines para programar el firmware de la placa Arduino. Los cambios de firmware con las nuevas funcionalidades se envían al microcontrolador con la ayuda del encabezado ICSP.

El encabezado ICSP consta de 6 pines.

¿Cuántos pines analógicos en Arduino Mega?

El Arduino Mega consta de 16 pines analógicos, que utilizan ADC (convertidor analógico a digital). Estos pines pueden servir como entradas analógicas, pero también pueden funcionar como entradas o salidas digitales.

Estos pines aceptan entradas en forma de señales analógicas y devuelven valores que oscilan entre 0 y 1023 (eso se debe a que el Arduino Mega tiene un convertidor analógico a digital de 10 bits o 210 resolución).

Un convertidor analógico a digital funciona en tres etapas: muestreo, cuantificación y digitalización. Debido a que Arduino opera en un rango de 0 a 5 voltios, el tamaño de paso del dispositivo es 5/1023 = 0.00488voltios o 4,88mV.

Por lo tanto, podemos interpretar una entrada de 4,88 mV como 1, 9,77 mV como 2, y así sucesivamente hasta 5 V = 1023. Cualquier cosa por debajo de 4,88 mV se considera 0 y por encima de 4,99 V como 1023.

Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

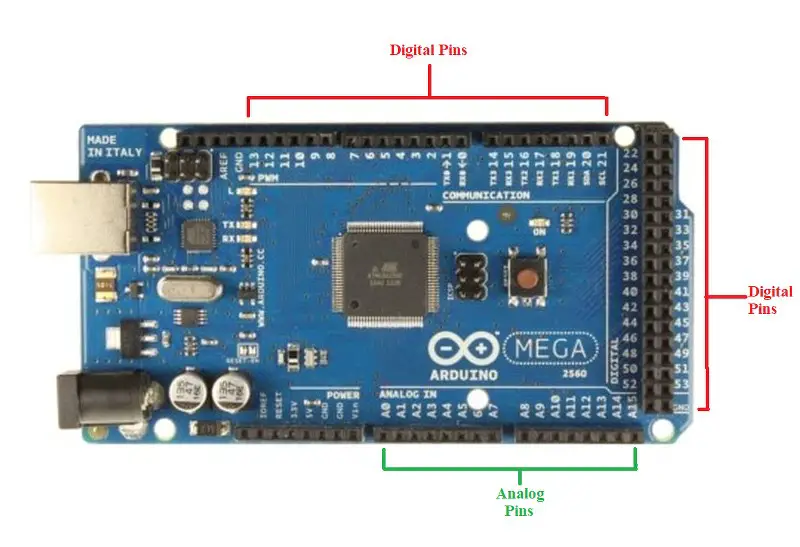

¿Qué pines son digitales y analógicos en Arduino Mega 2560?

¿Cuántos pines digitales hay en Arduino Mega?

Arduino Mega 2560 tiene 54 pines de E/S digitales. Todos los pines entre 0 y 53 son pines de entrada/salida digital.

Los pines digitales de Arduino pueden leer solo dos estados: cuando hay una señal de voltaje y cuando no hay señal. Este tipo de entrada generalmente se denomina digital (o binaria) y estos estados se denominan ALTO y BAJO o 1 y 0.

LED (13): En la placa, hay un LED incorporado conectado al pin digital 13. Cuando este pin es ALTO o 1, el LED se enciende, cuando el pin es BAJO o 0, se apaga.

¿Qué pines son PWM?

Hay 15 pines del conjunto de pines digitales que son pines PWM (modulación de ancho de pulso). Comenzando desde el pin digital 2 hasta el pin digital 13 y los pines 44, 45 y 46 son pines PWM.

Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

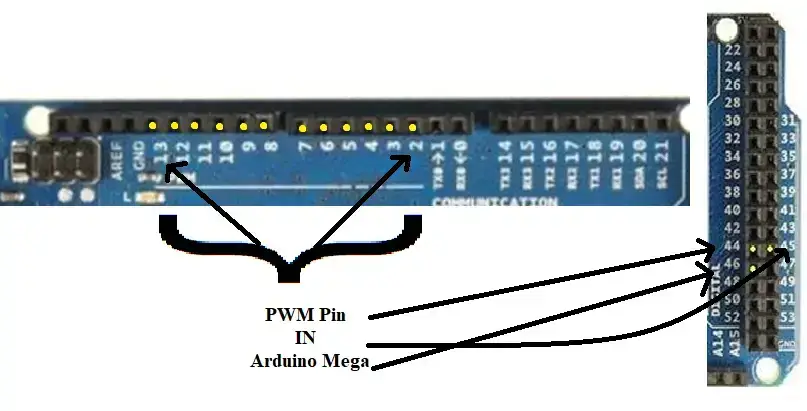

Pines PWM de Arduino Mega

Cada uno de estos pines digitales puede generar una señal de modulación de ancho de pulso de 23resolución de bits. Podemos generar la señal PWM usando la función analogWrite().

Otros pines

TIERRA (Pines de tierra): Hay 7 pines de tierra disponibles en el tablero.

REINICIAR – reinicia la placa Arduino.

Voltaje de referencia de E/S (IOREF) – Este pin es la referencia de entrada/salida. Proporciona la referencia de voltaje a la que está funcionando actualmente el microcontrolador. Enviar una señal a este pin no hace nada.

AREF: AREF significa Aanalógico Árbitroerencia Es el voltaje de referencia contra el cual todos los demás voltajes analógicos (cosa análoga entradas) se miden.

3,3 V y 5V: Estos pines proporcionan 5 V y 3,3 V regulados respectivamente a los componentes externos conectados a la placa.

Especificaciones

A continuación se presentan las especificaciones técnicas de Arduino Mega 2560:

microcontrolador ATmega2560
Tensión de funcionamiento 5 voltios
Fuente de alimentación 7 V – 12 V
Consumo actual 50 mA – 200 mA
Consumo de corriente Sueño profundo 500 µA
Pines de E/S digitales 54
Pines de E/S digitales con PWM 15
Pines de entrada analógica dieciséis
Corriente CC por pin de E/S 40mA
Corriente CC para clavija de 3,3 V 50mA
Memoria flash 256 KB
SRAM 8 KB
EEPROM 4096 bytes
Velocidad de reloj 16 MHz
Longitud 102mm
Ancho 53mm
Conector de alimentación
conexión USB
Tabla de especificaciones técnicas de Arduino Mega 2560

Arduino Mega Esquema (oficial):

Para descargar Arduino Mega Schematichaga clic aquí.

Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

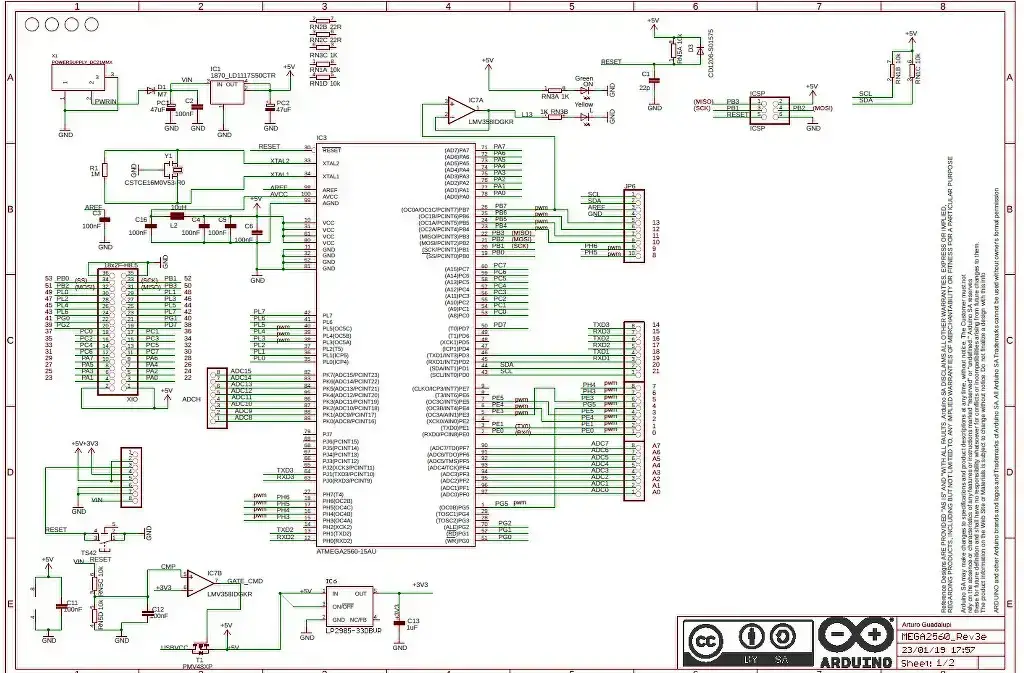

Página 1 (Arduino Mega Esquema)
Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

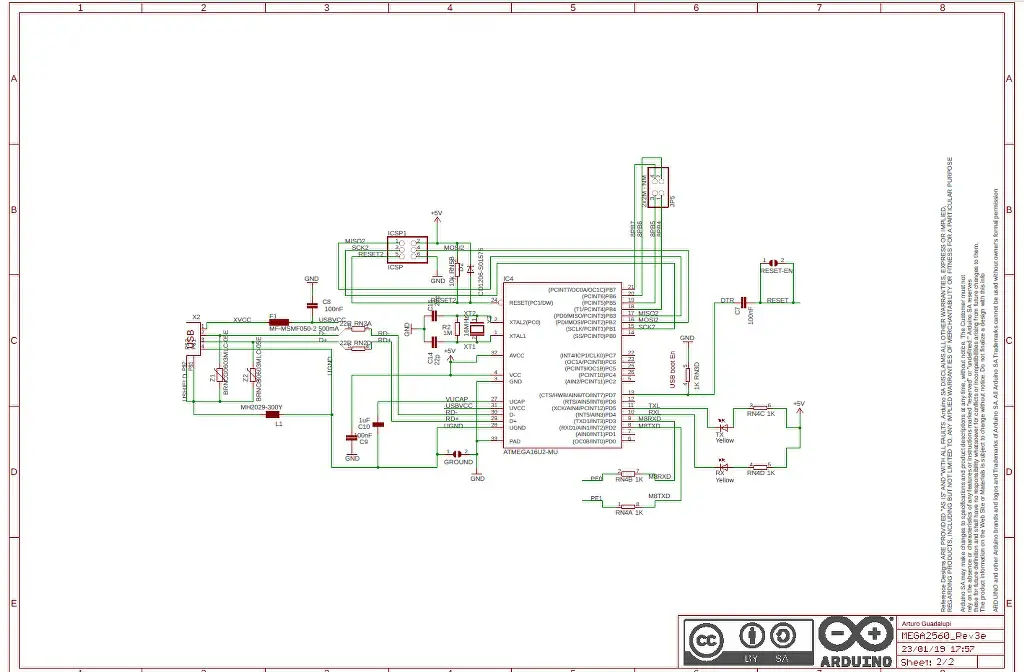

Página 2 (Arduino Mega Esquema)

**Fuente: Tienda oficial de Arduino Mega

¿Dónde comprar Arduino Mega?

Puede obtener la placa Arduino Mega original en diferentes tiendas. Pero si quieres conseguirlo en Amazon, te recomendamos los siguientes vendedores:

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded




Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

Guía definitiva para Arduino Mega 2560 Pinout, especificaciones y esquema

Arduino Mega 2560 es una placa de desarrollo que ofrece amplias capacidades para la creación de proyectos electrónicos. Si estás comenzando a utilizar esta placa, es posible que tengas algunas preguntas frecuentes sobre su pinout, especificaciones y esquema. En esta guía, responderemos las preguntas más comunes para ayudarte a entender mejor el Arduino Mega 2560.

1. ¿Qué es el pinout de Arduino Mega 2560?

El pinout de Arduino Mega 2560 se refiere a la distribución y funciones de los pines en la placa. Esta información es crucial para conectar componentes externos y realizar conexiones correctas. Puedes encontrar el pinout completo en el enlace de Wikipedia.

2. ¿Cuáles son las especificaciones destacadas del Arduino Mega 2560?

El Arduino Mega 2560 tiene las siguientes especificaciones:

  1. Microcontrolador: ATmega2560
  2. Voltaje de funcionamiento: 5V
  3. Voltaje de entrada recomendado: 7-12V
  4. Pines digitales: 54 (15 pueden ser utilizados como salidas PWM)
  5. Pines analógicos: 16
  6. Corriente continua por pin de E/S: 40 mA

3. ¿Dónde puedo encontrar el esquema de conexión del Arduino Mega 2560?

El esquema de conexión del Arduino Mega 2560 se puede encontrar en la página de Wikipedia. Este esquema muestra las conexiones principales de la placa y te ayudará a comprender cómo conectar tus componentes de manera adecuada.

4. ¿Qué proyectos puedo realizar con Arduino Mega 2560?

Con Arduino Mega 2560, puedes realizar una amplia gama de proyectos, desde control de robots y sistemas domóticos hasta estaciones meteorológicas y sistemas de seguridad. Las posibilidades son prácticamente infinitas. Puedes encontrar inspiración en diferentes páginas web dedicadas a proyectos de Arduino.

5. ¿Cuál es la diferencia entre Arduino Uno y Arduino Mega 2560?

La diferencia principal entre Arduino Uno y Arduino Mega 2560 radica en la cantidad de pines disponibles. Mientras que Arduino Uno tiene 14 pines digitales y 6 pines analógicos, Arduino Mega 2560 cuenta con 54 pines digitales y 16 pines analógicos. Esto hace que Arduino Mega 2560 sea más adecuado para proyectos más complejos que requieren más conexiones.

Esperamos que esta guía te haya dado respuestas claras a tus preguntas frecuentes sobre Arduino Mega 2560. ¡Ahora estás listo para comenzar a utilizar esta potente placa de desarrollo en tus propios proyectos!
