Introducción a ATmega328p Pinout, hoja de datos y especificaciones

El ATmega328p es uno de los microcontroladores más populares y versátiles del mercado. En esta introducción, exploraremos su pinout, hoja de datos y especificaciones. Descubre todo lo que necesitas saber para comenzar a utilizar este poderoso dispositivo en tus proyectos electrónicos.

El ATmega328p es un microcontrolador eficiente, de alto rendimiento y de un solo chip creado por Atmel en la familia megaAVR. Es un chip microcontrolador basado en AVR RISC de 8 bits.

En esta publicación, aprenderemos sobre el pinout ATmega328p, su hoja de datos, especificaciones y métodos de programación en detalle.

Introducción a ATmega328p Pinout, hoja de datos y especificaciones

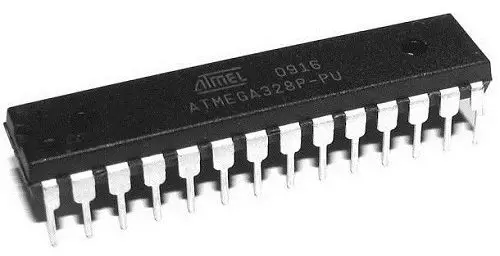

Circuito integrado Atmega328p

Consiste en Memoria flash ISP de 32 KB con capacidades de lectura mientras escribe, SRAM de 2 KB(RAM estática), 1 KB de EEPROM, 23 pines de E/S de propósito generala reloj de 16 MHz, 32 registros de trabajo de uso general, tres temporizadores/contadores flexibles con modos de comparación (dos de 8 bits y uno de 16 bits), interrupciones internas y externas, UART programable en serie, pines de interfaz I2C (circuito interintegrado) orientado a bytes, SPI puerto serie, convertidor analógico a digital de 6 canales y 10 bits, temporizador de vigilancia programable con oscilador interno y cinco modos de ahorro de energía seleccionables por software. El dispositivo opera entre un rango de voltaje de 1.8-5.5 voltios.

Nota: 328p en ATmega328p significa: 32 para 32 KB de memoria flash, 8 para arquitectura Bit RISC (bus de datos), y pag para “pico-power” (consume menos energía bajo ciertas circunstancias)

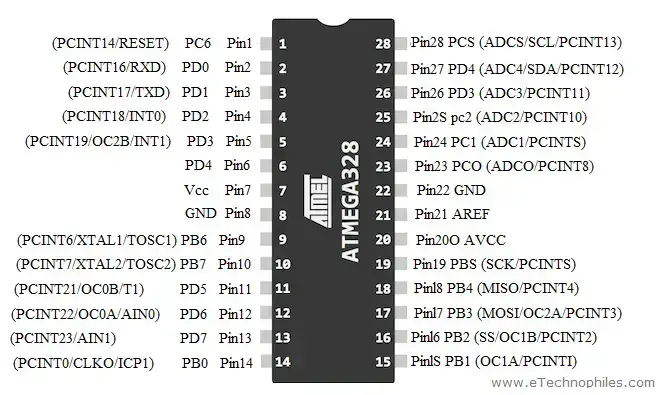

Configuración de pines Atmega328P:

Introducción a ATmega328p Pinout, hoja de datos y especificaciones
Asignación de pines ATmega328P

Número de pin Nombre del pin Función de pasador Pin Función Descripción
1 PC6 Reiniciar Este pin ayuda a restablecer el microcontrolador.
2 PD0 Pin digital (RX) Este es el pin de entrada para la comunicación serial.
3 PD1 Pin digital (TX) Este es el pin de salida para la comunicación serial.
4 PD2 Pines digitales Se utiliza como una interrupción externa 0
5 PD3 Pin digital (PWM) Se utiliza como una interrupción externa 1
6 PD4 Pines digitales Se utiliza para la fuente de contador externa Timer0
7 vcc Voltaje positivo Alimentación positiva del sistema.
8 TIERRA Suelo El suelo del sistema
9 XTAL Oscilador de cristal Este pin debe conectarse a un pin del oscilador de cristal para proporcionar un pulso de reloj externo al chip.
10 XTAL Oscilador de cristal Este pin también debe conectarse al otro pin del oscilador de cristal para proporcionar un pulso de reloj externo al chip.
11 PD5 Pin digital (PWM) El pin 11 se usa para la fuente de contador externa Timer1
12 PD6 Pin digital (PWM) Comparador Analógico Positivo i/ps
13 PD7 Pines digitales Comparador Analógico Negativo i/ps
14 PB0 Pines digitales Pin de fuente de entrada de contador o temporizador
15 PB1 Pin digital (PWM) Contador o temporizador comparar partido A.
dieciséis PB2 Pin digital (PWM) Este pin actúa como una opción de esclavo i/p.
17 PB3 Pin digital (PWM) Este pin se utiliza como salida de datos maestros y entrada de datos esclavos para la interfaz SPI.
18 PB4 Pines digitales Este pin actúa como entrada de reloj maestro y salida de reloj esclavo.
19 PB5 Pines digitales Este pin actúa como salida de reloj maestro y entrada de reloj esclavo para SPI.
20 AVCC Voltaje positivo Voltaje positivo para ADC (potencia)
21 AREF Referencia analógica Tensión de referencia analógica para ADC (convertidor analógico a digital)
22 TIERRA Suelo El suelo del sistema
23 PC0 Entrada analogica Valor digital de entrada analógica (canal 0)
24 PC1 Entrada analogica Entrada analógica valor digital (canal 1)
25 PC2 Entrada analogica Entrada analógica valor digital (canal 2)
26 PC3 Entrada analogica Entrada analógica valor digital (canal 3)
27 PC4 Entrada analogica Entrada analógica valor digital (canal 4). Este pin también se puede usar como una conexión de interfaz serial para datos.
28 PC5 Entrada analogica Entrada analógica valor digital (canal 5). Este pin también se usa como una línea de reloj de interfaz serial.
Pin Descripción de Atmega328p

Atmega328p Especificaciones

Tipo de memoria de programa Destello
Tamaño de la memoria del programa (KB) 32
Velocidad de CPU (MIPS/DMIPS) 20
SRAM (B) 2,048
Datos EEPROM/HEF (bytes) 1024
Periféricos de comunicación digital 1-UART, 2-SPI, 1-I2C
Capturar/Comparar/Periféricos PWM 1 captura de entrada, 1 CCP, 6PWM
Temporizadores 2 de 8 bits, 1 de 16 bits
Número de comparadores 1
Rango de temperatura, ° C) -40 a 85
Rango de voltaje de funcionamiento (V) 1,8 a 5,5
Número de pines 32
Bajo consumo
Tabla de especificaciones ATmega328p

Hoja de datos ATmega328p:

La hoja de datos de atmega328p contiene toda la información que necesita para comenzar.

**Para descargar la hoja de datos de Atmega328p, haga clic aquí

Placas de microcontrolador basadas en ATmega328p:

Adafruit METRO 328 – Adafruit METRO 328 es un microcontrolador bastante fácil de usar. Tiene un ATmega328 en el núcleo con 32 KB de flash y 2 KB de RAM a 16 MHz.

Arduino Pro Mini 328 – El Arduino Pro Mini 328 es una placa de microcontrolador que tiene un chip ATmega328 en su núcleo. Consta de 14 pines de entrada/salida digital (de los cuales 6 son salidas PWM), 6 entradas analógicas, un resonador integrado de 8 MHz, un botón de reinicio y orificios para montar cabezales de pines.

Se puede conectar un cabezal de seis pines a un cable FTDI o adaptador serie TTL para encender la placa y también para fines de programación.

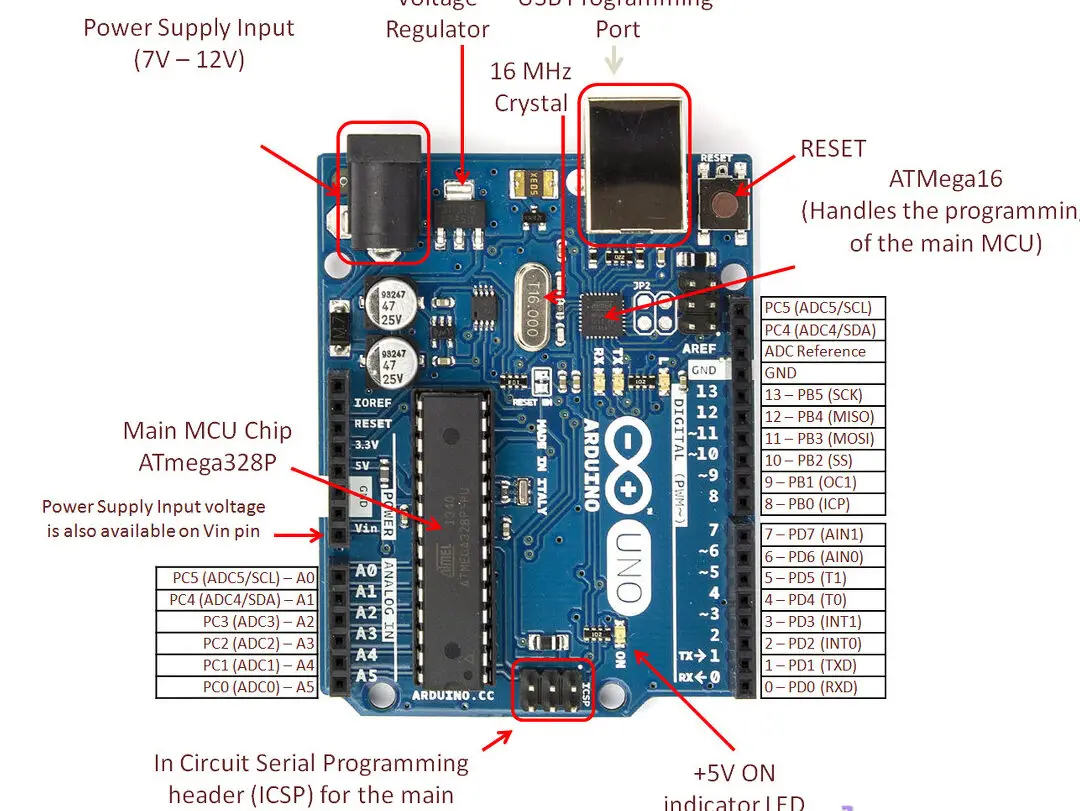

Arduino Uno R3: Arduino Uno es una placa de microcontrolador de código abierto que se basa en el microchip ATmega328P. Consta de 6 pines de entrada analógica, 14 pines de entrada/salida digital (de los cuales 6 están habilitados para PWM), un resonador de cristal cerámico de 16 MHz, un puerto USB-B, un cabezal ICSP, un conector de alimentación y un botón de reinicio.

arduino nano – Arduino Nano tiene la misma funcionalidad pero es más pequeño que Arduino Uno. La otra diferencia es que no hay un conector de alimentación de CC en Nano y se alimenta con un cable USB Mini-B en lugar de uno estándar.

Cómo programar ATmega328p usando Arduino IDE:

Para programar el microcontrolador ATmega328p utilizando el IDE de Arduino, el microcontrolador se puede conectar mediante algún tipo de hardware a la computadora. Esto generalmente se hace de dos maneras principales:

  1. Uso de un adaptador USB a serie/TTL
  2. Usando una placa Arduino

Uso de un adaptador USB a serie/TTL:

El USB a serie/TTL El adaptador se usa para convertir señales de datos del USB en la computadora a serial/TTL para el microcontrolador y viceversa. Esto permite la comunicación desde el microcontrolador (serie) con el Arduino IDE que se ejecuta en la PC (USB).

Componentes requeridos: –

Los siguientes componentes son necesarios para este enfoque;

  1. Microcontrolador Atmega328P con Arduino Bootloader instalado
  2. Tablero de circuitos
  3. Adaptador USB a serie/TTL
  4. oscilador de cristal de 16 MHz
  5. condensadores de 22pf x2
  6. condensador de 100nf
  7. Cables de puente
  8. resistencia de 100 ohmios
  9. CONDUJO

Esquemático

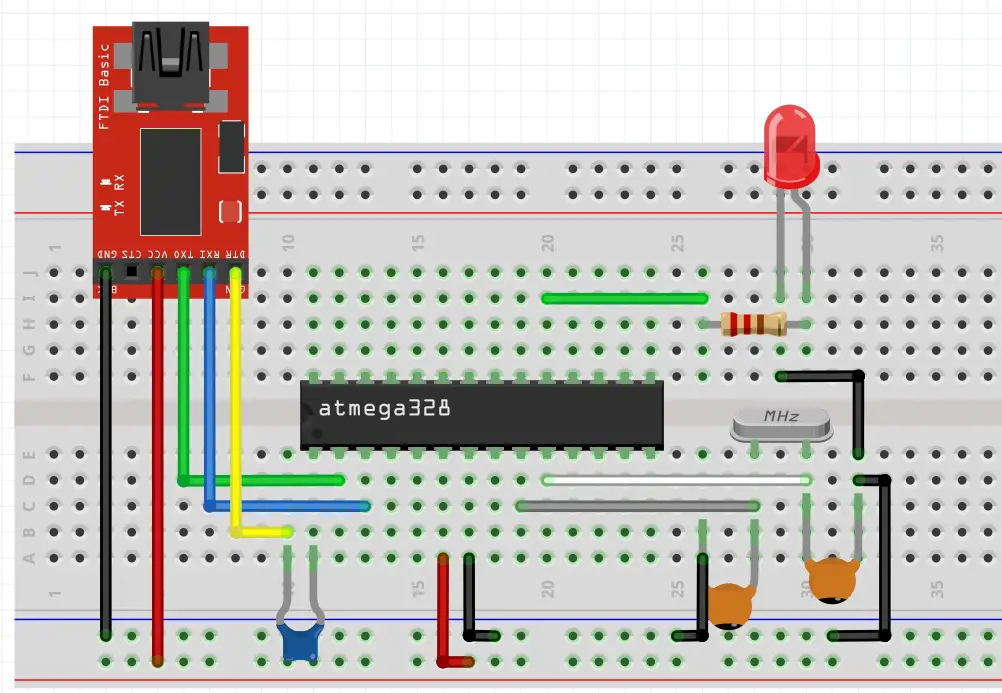

Conecte el adaptador USB a serie/TTL al chip ATmega328p como se muestra en la siguiente figura.

Introducción a ATmega328p Pinout, hoja de datos y especificaciones
Conexión de adaptador ATmega328p a serie TTL

**Fuente de imagen: programación atmega328p

Cargando código

Cargar código al microcontrolador es una tarea fácil de realizar, después de escribir su código, seleccione el puerto al que está conectado su adaptador, seguido de el tipo de placa «ATmega328p» y pulsa el botón de subir. La carga finalizará en solo unos segundos y el chip ATmega328 estará listo para usar.

Usando una placa Arduino:

La segunda forma implica el uso de una placa Arduino en cualquiera de dos métodos similares:

  1. Reemplazando el microcontrolador en el Arduino Uno con el que se va a programar
  2. Mediante el uso de cualquiera de las placas Arduino como programador en el sistema.

La primera forma es la forma más fácil de cargar código en el chip ATmega328p, ya que implica simplemente reemplazar el microcontrolador presente en el Uno, con el que necesitamos programar. Simplemente cambie los microcontroladores y presione el botón de carga.

La segunda forma de método implica el uso de Arduino Uno como un Programador en sistema. Al igual que grabamos Bootloader en el chip, también podemos usar el encabezado Arduino ICSP para cargar el código en el chip ATmega328.

Componentes necesarios

  1. arduino uno
  2. Tablero de circuitos
  3. Adaptador USB a serie/TTL
  4. oscilador de cristal de 16 MHz
  5. condensadores de 22pf x2
  6. Cables de puente
  7. resistencia de 10k
  8. resistencia de 100 ohmios
  9. CONDUJO

Esquemático:

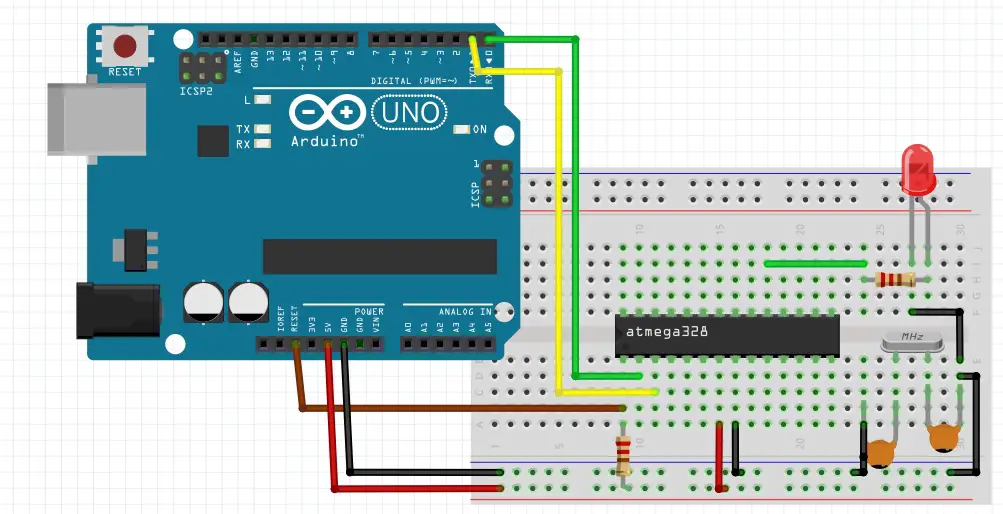

Conecte los componentes como se muestra en la siguiente figura.

Introducción a ATmega328p Pinout, hoja de datos y especificaciones
Conexión Arduino a ATmega328p para cargar código

Nota: Al usar este enfoque, es importante quitar el microcontrolador de la placa Arduino para evitar interferencias.

Subir código

El proceso de carga de código es el mismo que ya se ha descrito. Seleccione el archivo de código que se cargará en el ATmega328p, luego seleccione el tipo de placa (ATmega328p) y también el puerto correcto, y haga clic en cargar. El código se cargará en el microcontrolador.

Proyectos y aplicaciones de ATmega328p:

Hay muchas aplicaciones de Atmega328P en el mundo real.

El chip ATmega328P es compatible con un gran conjunto de herramientas de desarrollo de sistemas y programas, como compiladores de C, ensambladores de macros, depuradores/simuladores de programas, emuladores en circuito y kits de evaluación.

El modo PWM rápido también proporciona una generación de forma de onda PWM de alta frecuencia. Esto le permite ser adecuado para aplicaciones de ajuste de potencia, rectificación y DAC (convertidor digital a analógico). Algunas aplicaciones importantes para el chip se enumeran a continuación:

  • Sistemas de control de maquinaria industrial
  • Maquinaria y aplicaciones con energía solar
  • Aplicaciones basadas en IoT
  • Aplicaciones basadas en fuentes de alimentación y cargadores
  • Sistemas meteorológicos
  • Aplicaciones de comunicación inalámbrica
  • Aplicaciones basadas en seguridad
  • Proyectos y sistemas médicos y relacionados con la salud
  • Aplicaciones relacionadas con el automóvil

preguntas frecuentes

¿Cuántos pines ADC hay en ATmega328p?

Tiene un total de 6 pines ADC (analógico a digital) marcados como (A0 – A5).

¿Cuántos pines hay en ATmega 328p??

Tiene un total de 28 pines que se utilizan para varias funciones.

¿Cuánta RAM tiene ATmega328p?

El ATmega328p tiene 2 KB de SRAM.


Leer artículos similares:

| Pinout y especificaciones de Arduino UNO en detalle

| Pinout y especificaciones de Arduino Nano en detalle

| Pinout y especificaciones de Arduino Pro Mini en detalle

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded




Introducción a ATmega328p Pinout, hoja de datos y especificaciones

Introducción a ATmega328p Pinout, hoja de datos y especificaciones

ATmega328p es un microcontrolador de 8 bits que se encuentra comúnmente en diferentes dispositivos electrónicos. Aquí respondemos las preguntas más frecuentes sobre el pinout, la hoja de datos y las especificaciones del ATmega328p.

1. ¿Qué es ATmega328p?

ATmega328p es un microcontrolador AVR (Advanced Virtual RISC) basado en la arquitectura RISC, fabricado por la compañía Microchip. Es ampliamente utilizado debido a su versatilidad y bajo costo. Es el microcontrolador principal de Arduino UNO.

2. ¿Cuál es el pinout de ATmega328p?

ATmega328p tiene un total de 28 pines, que se utilizan para diferentes funciones. Aquí está el pinout básico:

Referencia externa: https://es.wikipedia.org/wiki/ATmega328

  1. Pin 1: Reset – Se utiliza para reiniciar el microcontrolador.
  2. Pin 2-13: Pines de E/S digitales – Estos pines se pueden configurar como entradas o salidas digitales.
  3. Pin 14-19: Pines de E/S analógicas – Estos pines se utilizan para medir valores analógicos mediante el conversor analógico a digital.
  4. Pin 20, 21: Oscilador – Se utilizan para conectar un cristal externo o un resonador para generar la frecuencia de reloj.
  5. Pin 22-28: Alimentación y tierra – Estos pines son para suministro de energía y conexión a tierra.

3. ¿Dónde puedo encontrar la hoja de datos de ATmega328p?

La hoja de datos completa de ATmega328p se puede encontrar en el siguiente enlace:

Referencia externa: https://es.wikipedia.org/wiki/ATmega328

La hoja de datos contiene información detallada sobre las características eléctricas, funcionamiento y registro de cada pin, así como otras especificaciones técnicas relevantes.

4. ¿Cuáles son las principales especificaciones de ATmega328p?

Aquí están algunas de las especificaciones clave de ATmega328p:

  • Arquitectura: AVR (Advanced Virtual RISC)
  • Tamaño de la memoria flash: 32KB
  • Tamaño de la memoria RAM: 2KB
  • Puertos de E/S digitales: 14
  • Puertos de E/S analógicas: 6
  • Tamaño del paquete: 28 pines

Estas son solo algunas de las características y especificaciones básicas de ATmega328p. Consulta la hoja de datos completa para obtener información más detallada.
