Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)

¡Descubre los mejores software de simulación de circuitos para el año 2023! Si eres un apasionado de la electrónica y buscas herramientas para diseñar y probar tus propios circuitos, no te pierdas esta lista de los 10 mejores programas disponibles, ¡tanto gratuitos como de pago! Explora las opciones más completas y avanzadas que te permitirán simular y analizar circuitos de manera eficiente. ¡Sigue leyendo y encuentra el software perfecto para tus proyectos electrónicos!

El software de simulación de circuitos es útil para diseñar y probar sistemas complejos de manera rentable. Sin embargo, es un desafío elegir el mejor software de simulación de circuitos, dada la gran cantidad de opciones que van desde el software gratuito hasta el de pago. En este artículo, discutiremos 10 de los mejores software de simulación de circuitos con los pros y los contras de cada software.

Lista de los 10 mejores software de simulación de circuitos:

  1. NI Multisim
  2. Águila de Autodesk
  3. LTspice
  4. PSIM
  5. EasyEDA
  6. KiCAD
  7. Simulador Lógico CEGAR
  8. tina ti
  9. circuitoideal
  10. Proteo

¿Cuál es el mejor software en general?

Proteo se lleva fácilmente la corona del mejor software de simulación de circuitos en general. Tiene un kit de herramientas todo en uno que permite a los usuarios diseñar circuitos, ejecutar simulaciones e incluso crear PCB. Este software contiene una suite ISIS que se encarga de diseñar circuitos y ejecutar simulaciones en tiempo real.

¿Cuál es el software de simulación de circuitos mejor pagado?

Proteus también califica como el software de simulación mejor pagado. Esto se debe a las grandes capacidades que tiene este software. Además de la suite ISIS, también ofrece la suite ARES que se utiliza para diseñar PCB y también tiene funciones de visualización en 3D.

¿Cuál es el mejor software gratuito de simulación de circuitos?

Tina-TI sería nuestra elección para el mejor circuito de simulación de circuito libre. Es una gran herramienta que incluso le permite comprobar si hay errores antes de ejecutar una simulación.

Looking for free Arduino simulators? Read this article on 10 Best Arduino Simulators.

Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)

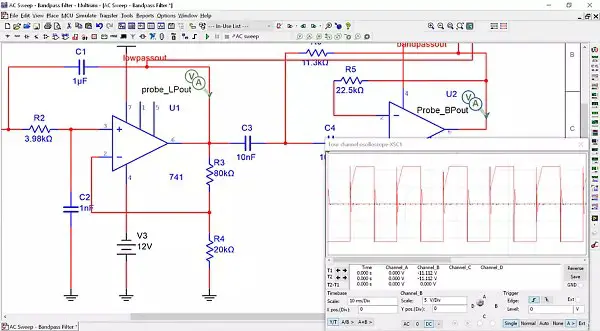

Simulación en NI MultiSIM

Este software es utilizado principalmente por instituciones educativas para la enseñanza y la investigación de circuitos electrónicos analógicos, digitales y de potencia. Utiliza el software de simulación original basado en SPICE que brinda resultados altamente precisos que son comparables a las pruebas del mundo real.

Ofrece cuatro paquetes. Incluyen la Educación, Base, Completa, y Power Pro con un precio de $628, $1869, $3267, y $4838, respectivamente.

Ventajas:

  • Los resultados de la simulación son muy precisos.
  • Alto número de instrumentos de prueba.
  • Más de 35 instrumentos virtuales
  • Más de 55.000 componentes
  • La simulación en línea está disponible.

Contras:

  • La interfaz es difícil de navegar y parece obsoleta.
  • Caro.
  • Faltan muchos microcontroladores.
  • Solo 4 instrumentos virtuales están disponibles para la opción más económica.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)

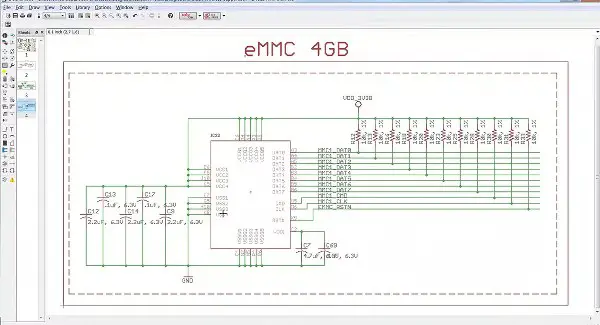

Simulación en Autodesk Eagle

Eagle significa Editor de diseño gráfico de fácil aplicación. El software utiliza las herramientas de Ngspice para ejecutar sus simulaciones de circuitos. Aparte de las capacidades de simulación, este software ofrece un editor de PCB capaz de diseñar hasta 16 capas de PCB con tamaños de placa de hasta 4m^2.

Este software es generalmente utilizado por pequeños fabricantes de productos electrónicos, aficionados y expertos de la industria. El diseño es fácil de usar ya que existe una gran comunidad, recursos y tutoriales sobre cómo usarlo.

Autodesk Eagle viene en tres paquetes, paquetes estándar y premium que cuestan $100, un paquete anual que cuesta $500 y un paquete mensual que cuesta $15 o $60. También tiene una versión gratuita con capacidades limitadas.

Ventajas:

  • Hay disponible una versión gratuita con capacidades limitadas.
  • Fácil de usar y con muchos recursos y tutoriales.
  • Capaz de modelado 3-D.

Contras:

  • No tiene una solución de integridad de señal y potencia.
  • Crear componentes personalizados es un desafío.
  • Menos componentes y la navegación por la biblioteca es difícil.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)

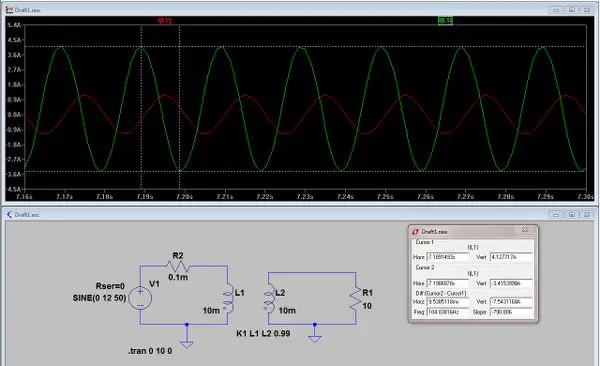

Simulación en LTspice

Este software viene con un simulador SPICE de gran reputación junto con una plataforma de captura de forma de onda y captura esquemática. Es un software gratuito sin costos ocultos, pero viene con una restricción de que los usuarios no pueden trabajar con productos de dispositivos analógicos. Este software viene con un algoritmo avanzado que le permite realizar simulaciones más rápido que la mayoría de los software de simulación de circuitos de pago.

Ventajas de LTspice:

  • El software es gratuito sin limitación en su uso.
  • Da resultados precisos.
  • Tiene simulaciones rápidas.

Contras de LTspice:

  • No tiene un editor de PCB.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)

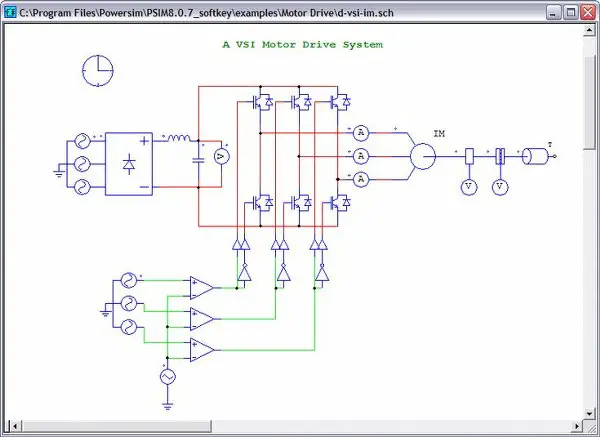

Simulación en PSIM

Este es un software de simulación que se especializa en la simulación de electrónica de potencia y accionamientos de motores. El software no se limita a estas funciones ya que también puede simular otros circuitos electrónicos. Tiene un generador de código incorporado, así como una simulación térmica para calcular las pérdidas de conmutación y conducción de los dispositivos de conmutación.

Ofrece tres paquetes que incluyen estudiante, licencia académica anual y paquete Education Pro que es similar al paquete académico anual pero con acceso de por vida por $99, $300 y $1500 respectivamente.

Ventajas:

  • Simulaciones rápidas y precisas.
  • Capaz de simulación térmica.
  • Gran variedad de modelos para electrónica de potencia.
  • Asequible.
  • Disponer de modelos para sistemas de energías renovables y sistemas de almacenamiento de energía.

Contras:

  • software pagado
  • Menos equipos de prueba en comparación con otros productos.
Looking for free softwares only? Read this article on 11 Free Online Circuit Simulators.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)
Simulación en EasyEDA

Este es un kit de herramientas EDA basado en la web con una simulación y es completamente funcional. Es ideal para estudiantes y aficionados ya que no tiene ninguna licencia comercial. Puede generar una lista de materiales, tiene un editor de PCB y es capaz de convertir esquemas en una PCB. Es uno de los software de simulación más baratos que ofrece tres paquetes.

El primer paquete es software gratuito, el segundo un paquete profesional con un precio de $ 4.9 por mes, y finalmente un paquete empresarial con un precio de $9.9 por mes.

Ventajas:

  • El precio es menor en comparación con otros.
  • Sin licencias no comerciales.
  • Proyectos privados ilimitados.
  • No es necesario instalar ningún software.

Contras:

  • Componentes limitados.
  • Se requiere conexión a Internet.
  • Tiene características limitadas.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)
Simulación en KiCAD

KiCAD es un software gratuito con algunas ventajas añadidas. Puede modificar el software a su gusto editando el código fuente. Viene con un visor 3D que permite la visualización de PCB. Ejecuta simulaciones utilizando ‘ngspice’, que es una herramienta SPICE gratuita.

Es excelente para hacer diseños de PCB, ya que no tiene un límite para el tamaño de la placa, la cantidad de pines o la cantidad de capas.

Ventajas:

  • Software libre sin limitación.
  • Potente visor 3D
  • No hay limitación para el tamaño del tablero o el número de capas.

Contras:

  • Sin funciones de enrutamiento automático.
  • Biblioteca de componentes complejos.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)

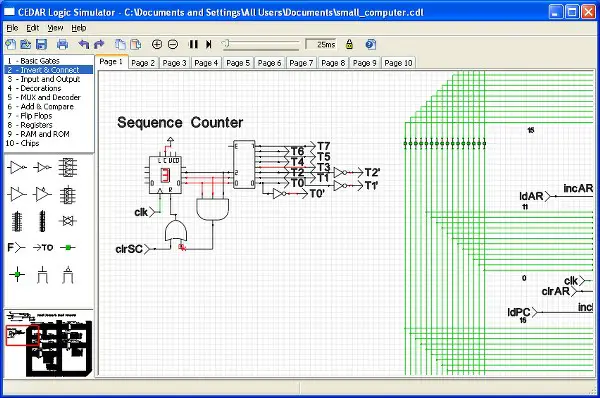

Simulación en CEDAR Logic Simulator

Este es un software de diseño y simulación de circuitos de código abierto. Se puede utilizar para simulación, análisis y diseño de circuitos. Le permite crear circuitos a partir de una variedad de dispositivos como resistencias, capacitores, inductores, diodos, transistores (BJT y FET), amplificadores operacionales, comparadores y microprocesadores Z80.

Puede agregarlos a un circuito usando símbolos esquemáticos estándar o ingresando los parámetros del componente directamente. Luego puede ejecutar una simulación para determinar el voltaje o la corriente de salida en cualquier punto de un circuito. Los resultados de sus simulaciones se trazan en gráficos que puede imprimir utilizando el soporte de impresora incorporado.

Ventajas:

  • Software libre.
  • Soporta formato de circuito .ic.

Contras:

  • No tan rápido como otros simuladores.
  • Componentes mínimos.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)
Simulación en Tina TI

Tina-TI es un software gratuito de simulación de circuitos que no solo es capaz de diseñar y simular circuitos, sino que también le permite verificar si hay errores en el circuito antes de ejecutar la simulación. Además de esto, puede realizar análisis de CC, CA, transitorios y Fourier.

También encontrará casi todos los componentes que necesita para el diseño de circuitos.

Ventajas:

  • Tiene excelentes herramientas de análisis.
  • Comprobación de errores antes de ejecutar la simulación.
  • Entrada esquemática intuitiva y pantalla de captura.

Contras:

  • Componentes limitados disponibles en comparación con otros productos.
Los 10 mejores software de simulación de circuitos: 2023 (gratis y de pago)
Simulación en idealCircuit

Este software es capaz de simular circuitos eléctricos y electrónicos. Puede cargar un circuito de diseño en formato ‘.ic’ para simulación.

Ventajas:

  • Software gratuito sin costes ocultos.
  • Implementación de valores de parámetros variables para probar el efecto en el rendimiento del circuito
  • Proporcione comentarios instantáneos sobre los efectos de los cambios de diseño, como cambiar entre diferentes topologías o cambiar los valores de resistencias y condensadores.
  • Minimice el consumo de energía con el modo de bajo consumo apagando las partes inactivas del circuito mientras funciona a alta velocidad.

Contras:

  • No hay muchos componentes presentes

Es el mejor software de simulación de circuito pago disponible. Está repleto de funciones con más de 15 millones de piezas en su biblioteca de componentes, así como funciones como microcontroladores Raspberry Pi, coincidencia de longitud de grupo, enrutamiento de pares diferenciales y diseño de panel frontal remoto para Arduino, solo por mencionar algunas.

Este software es capaz de manejar el diseño y las simulaciones con facilidad debido a sus características refinadas a lo largo de los años.

Proteus ofrece tres paquetes que incluyen un paquete Enterprise por $6972, un paquete platino por $8622 y un paquete personalizado a partir de $248. El paquete personalizado permite al usuario seleccionar solo los componentes que son esenciales para sus necesidades.

Pros de Proteo:

  • Más de 15 millones de componentes están presentes en la biblioteca
  • Disponibilidad de microcontroladores como Raspberry Pi, PIC, Arduino
  • Una gran variedad de herramientas de análisis.
  • Interfaz fácil de aprender

Contras de Proteo:

  • Los paquetes son extremadamente caros.
  • No hay disponible una versión gratuita del software.

En conclusión, elegir el software de simulación de circuitos correcto no es fácil. Cada uno tiene sus propias ventajas y desventajas. De la discusión, podemos estar de acuerdo en que no existe tal software que se adapte a todas sus necesidades. De acuerdo con sus requisitos, puede seleccionar entre un costoso software repleto de funciones y soluciones gratuitas o más económicas con capacidades limitadas.
