Pinout ATmega2560, especificaciones y hoja de datos

¿Estás buscando información detallada sobre el pinout, las especificaciones y la hoja de datos del ATmega2560? ¡No busques más! En este artículo te presentamos todo lo que necesitas saber sobre este potente microcontrolador. Descubre cómo aprovechar al máximo su rendimiento y funcionalidades. ¡Sigue leyendo para convertirte en un experto en el ATmega2560!

El ATmega2560 fue especialmente diseñado para circuitos complejos y más almacenamiento, la mayoría de los proyectos electrónicos se pueden realizar en otros microcontroladores, lo que hace que esto sea poco común, pero ATmega2560 solo puede realizar pocos proyectos, ya que otros microcontroladores carecen de pines, almacenamiento y rendimiento.

El ATmega2560 se ve principalmente en la placa de desarrollo Arduino Mega. Esta placa es realmente útil en proyectos de robótica que requieren una gran cantidad de pines GPIO.

Pinout ATmega2560, especificaciones y hoja de datos

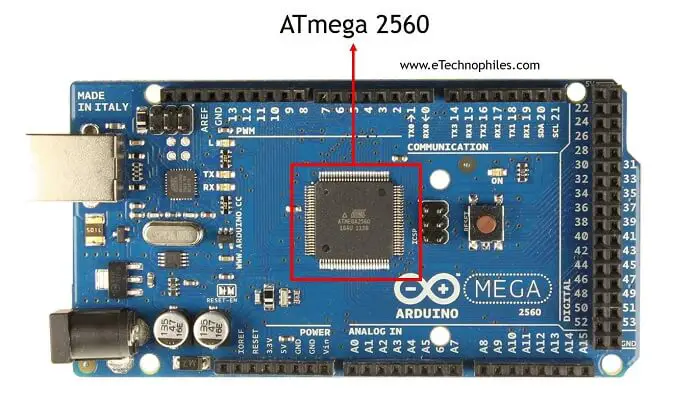

ATmega 2560 en placa Arduino Mega

Pinout ATmega2560, especificaciones y hoja de datos

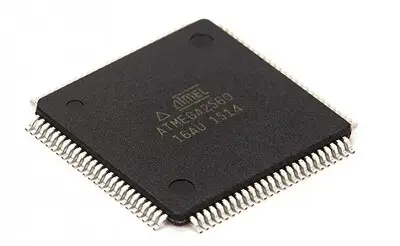

Paquete ATmega 2560 SMD

El ATmega2560 es un microcontrolador de 8 bits de baja potencia que se basa en Arquitectura AVR-RISC. Puede ejecutar instrucciones poderosas y su frecuencia de reloj es 16 MHz. Este microcontrolador tiene SRAM de 8 KB, EEPROM de 4 KB y 256 KB de memoria flash programable con capacidades de lectura y escritura. El gestor de arranque utiliza 8 KB de una memoria flash de 256 KB.

Especificaciones de ATmega2560

El ATmega 2560 opera en un rango de voltaje de 7-12V. Este microcontrolador tiene SRAM de 8 KB, EEPROM de 4 KB y 256 KB de memoria flash programable. Otras especificaciones se enumeran en la siguiente tabla.

Nombre Valor
Memoria de programa 256 KB (flash)
RAM SRAM de 8 KB
Periféricos de comunicación 4-UART, 5-SPI, 1-I2C
Rango de temperatura -40 a 85 C
Rango de voltaje de funcionamiento 7-12 voltios (recomendado)
Número de pines 100
Pines digitales 54
Pines analógicos dieciséis
Periféricos PWM 15 pines
UPC 16 MIPS/DMIPS
Temporizador 2 de 8 bits, 4 de 16 bits
Especificaciones ATmega 2560

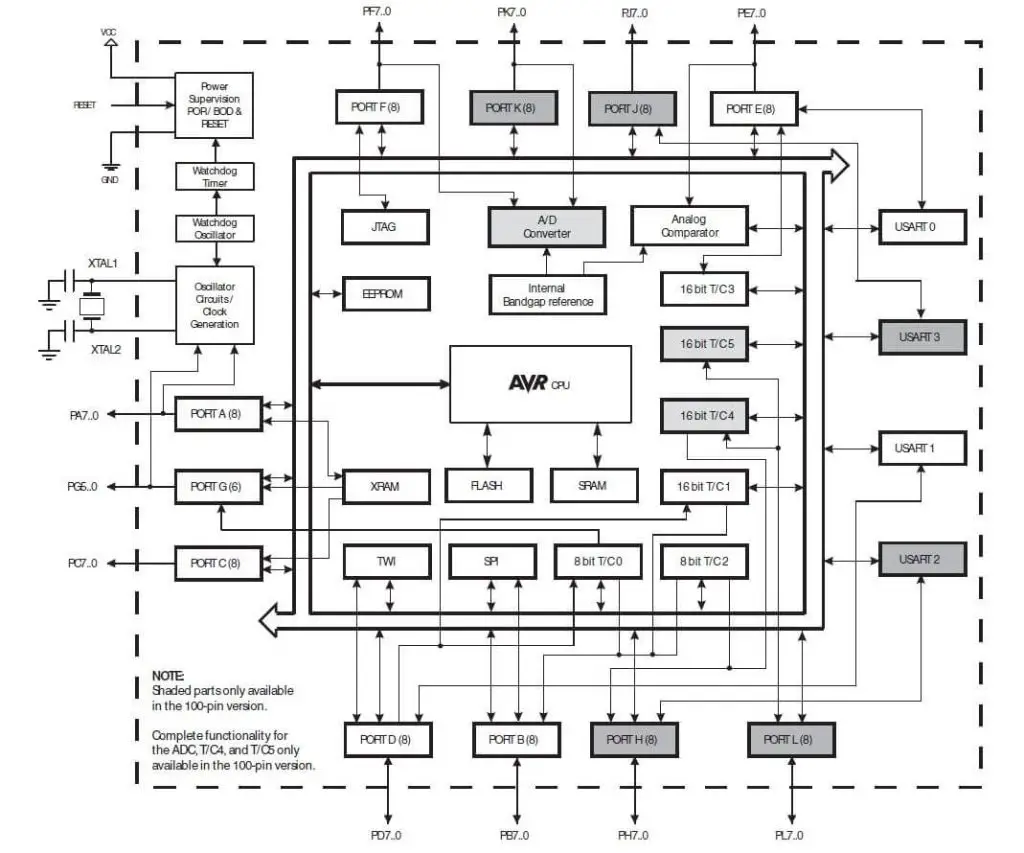

Arquitectura

Pinout ATmega2560, especificaciones y hoja de datos

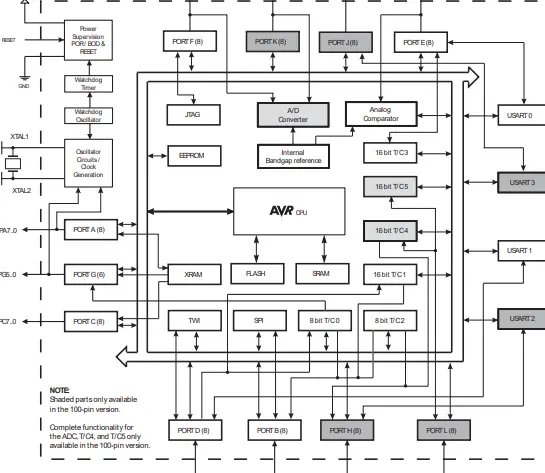

Arquitectura ATmega 2560

El núcleo AVR de ATmega2560 combina un rico conjunto de instrucciones con 32 registros de trabajo de propósito general. Los 32 registros están conectados directamente a la Unidad Lógica Aritmética (ALU). La arquitectura resultante es más eficiente en código y diez veces más rápido que los microcontroladores CISC convencionales.

UPC

Para maximizar el rendimiento, el Atmega2560 utiliza un AVR-RISC (arquitectura de Harvard) – con memorias y buses separados para programa y datos. Mientras se ejecuta una instrucción, la siguiente instrucción se obtiene previamente de la memoria del programa. Este concepto permite ejecutar instrucciones en cada ciclo de reloj. La memoria del programa es una memoria Flash reprogramable en el sistema

ALU

La ALU apoya operaciones aritmeticas y logicas entre registros o entre una constante y un registro. Las operaciones de registro único también se pueden ejecutar en la ALU.

Memoria

ATmega2560 tiene dos espacios de memoria principales: el Memoria de datos y memoria de programa. Además, ATmega2560 contiene Memoria flash reprogramable en el sistema de 256 KB para el almacenamiento de programas.

Para la seguridad del software, el espacio de memoria del programa Flash se divide en dos secciones, la sección del programa de arranque y la sección del programa de aplicación.

Reloj

El ATmega2560 tiene varios relojes, es decir, Reloj de CPU, reloj de E/S, reloj Flash, reloj ADC y reloj asíncrono. No es necesario que todos los relojes de Atmega2560 estén activos en un momento dado. Para reducir el consumo de energía, los módulos de relojes que no se utilizan pueden detenerse utilizando diferentes modos de suspensión.

Registro

El ATmega2560 tiene Registros de trabajo de uso general de 32 × 8 bits con un solo ciclo de reloj de tiempo de acceso. Seis de los 32 registros se pueden utilizar como tres punteros de registro de direcciones indirectas de 16 bits para el direccionamiento del espacio de datos, lo que permite cálculos de direcciones eficientes.

Periféricos de comunicación

El ATmega2560 ofrece 4 puertos de comunicación UART (TX-RX), 5 periféricos SPI y un periférico I2C.

Parámetros de operación

El rango de voltaje de entrada del ATmega2560 es 2,7 V-5,5 V. La corriente de salida de los pines de entrada-salida está cerca de alrededor 40mA.

Lea también: ATmega328p Pinout, hoja de datos y especificaciones

Configuración de pines ATmega2560

Pinout ATmega2560, especificaciones y hoja de datos

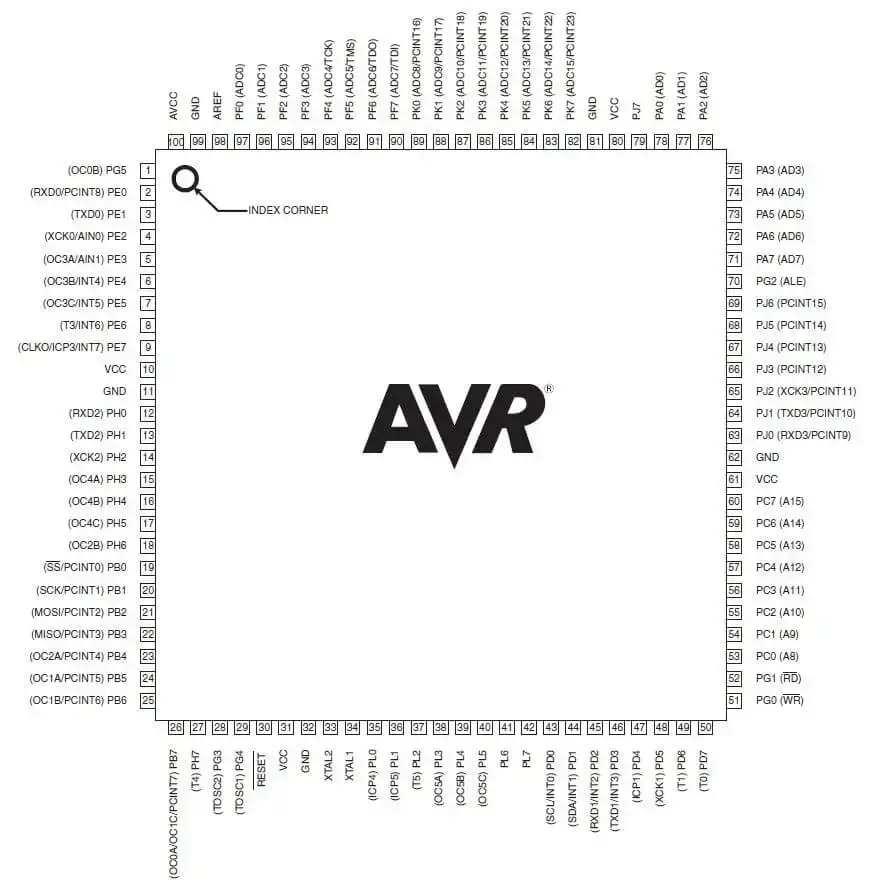

Distribución de pines del ATmega 2560

Hay un total de 100 pines en ATmega2560, de los cuales 16 son pines de entrada analógica y 54 pines de entrada/salida digital. De 54 pines digitales, 15 se pueden usar como pines PWM. También tiene 4 puertos UART (8 pines), 5 periféricos SPIy 1 puerto I2C. El pinout completo se da en la siguiente tabla.

Número de PIN Nombre Descripción
10, 31, 61, 80 CCV Pasadores de suministro
11, 32, 62, 81, 99 TIERRA pines de tierra
98 AREFF Suministro de referencia para ADC
100 AVCC Pin de alimentación para periféricos analógicos
33, 34 XATL Pines de osciladores de cristal
30 REINICIAR Restablecer pin
2, 3 PE0, PE1 Pines digitales (TX0, RX0)
46-47 PD2, PD3 Pines digitales (TX1, RX1)
12,13 PH0, PH1 Pin digital (TX2, RX2)
63, 64 PJ0, PJ1 Pines digitales (TX3, RX3)
5-7 PE3-PE5 Pin digital (PWM)
15-18, 24-26 PH0-PH6, PB4-PB7 Pin digital (PWM)
38-40 PL3-PL5 Pin digital (PWM)
19, 20 PB0, PB1 Pin digital (SS, SCK)
35-37 PL0-PL2 Pines digitales
47-60 PC0-PC7 Pines digitales
70-78 PA7-PA0 Pines digitales
4,8,9,14 PE2, PE6, PE7, PH2 Pines digitales
28-29, 51-52, 70, 1 PG3-PG4, PG0-PG1, PG2, PG5 Pines digitales
82-97 PF7-PF0, PK7-PK0 Pines analógicos
Configuración de pines ATmega2560

Ficha de datos

A continuación se muestra la hoja de datos de ATmega2560 de Atmel. Puedes descargarlo desde aquí.

Pinout ATmega2560, especificaciones y hoja de datos

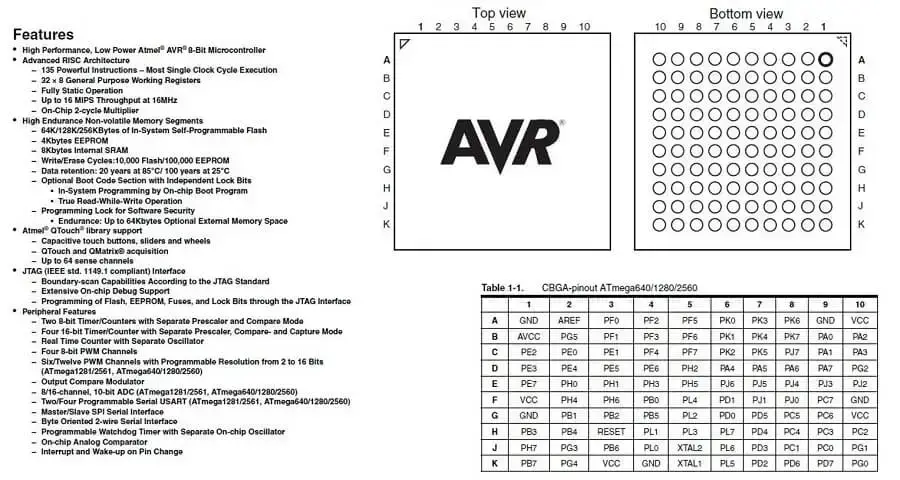

Hoja de datos ATmega2560

¿Por qué ATmega2560 es mejor?

ATmega2560 se usa preferentemente cuando necesitamos más pines GPIO, memoria flash o ejecuciones más rápidas. ATmega2560 proporciona comparativamente más pines IO que otros microcontroladores de esta serie disponibles en el mercado. ATmega2560 ofrece 8 KB de SRAM y 256 KB de memoria flash que es más en comparación con otros microcontroladores.

¿Qué placas utilizan ATmega2560?

El microcontrolador ATmega2560 está presente en muchas placas de desarrollo, entre las cuales la más común es Arduino mega. Algunas de las placas que utilizan el microcontrolador ATmega2560 son:

  • ArduinoMega2560
  • Seeeduino Mega
  • Mega WiFi R3 Atmega2560

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded




Preguntas frecuentes sobre el Pinout ATmega2560

Preguntas frecuentes sobre el Pinout ATmega2560

El Pinout ATmega2560 es un microcontrolador ampliamente utilizado en proyectos de electrónica y robótica. Aquí están las respuestas a algunas de las preguntas más frecuentes sobre sus especificaciones y hoja de datos:

1. ¿Cuáles son las especificaciones principales del ATmega2560?

El ATmega2560 es un microcontrolador de 8 bits que pertenece a la familia AVR de ATMEL. Cuenta con una CPU RISC avanzada y una memoria Flash de 256 KB. Tiene 86 pines de E/S, 16 canales de entrada analógica y múltiples interfaces de comunicación.

2. ¿Cuál es el pinout del ATmega2560?

El ATmega2560 tiene un total de 100 pines, numerados del 1 al 100. Estos pines se utilizan para diferentes propósitos, como la conexión de periféricos, la comunicación y la entrada/salida de datos. Puedes consultar esta página de Wikipedia para obtener más información detallada sobre el pinout del ATmega2560.

3. ¿Cuáles son las principales características de la hoja de datos del ATmega2560?

La hoja de datos del ATmega2560 proporciona información detallada sobre las características eléctricas y funcionales del microcontrolador. Incluye la descripción de los diferentes pines y sus funciones, los registros internos, las interrupciones, los periféricos integrados y mucho más. Puedes acceder a la hoja de datos oficial del ATmega2560 en el sitio web de ATMEL.

4. ¿Cuál es la diferencia entre el ATmega2560 y otros microcontroladores similares?

Aunque existen otros microcontroladores en el mercado con características similares, el ATmega2560 se destaca por su amplia gama de pines de E/S, su memoria Flash de 256 KB y su capacidad para manejar una variedad de periféricos y protocolos de comunicación. Esta versatilidad hace que el ATmega2560 sea ideal para proyectos complejos que requieran muchas conexiones y funcionalidades.

5. ¿Dónde puedo obtener información adicional sobre el ATmega2560?

Si necesitas obtener más información sobre el ATmega2560, puedes consultar las siguientes fuentes:

  1. El artículo de Wikipedia sobre el ATmega2560 te brindará una descripción general del microcontrolador y su uso.
  2. El sitio web oficial de ATMEL ofrece la hoja de datos completa para el ATmega2560, donde encontrarás información técnica detallada.
  3. Foros de electrónica y comunidades en línea también pueden ser una gran fuente de información y experiencia práctica sobre el uso del ATmega2560.

Esperamos que estas respuestas hayan aclarado algunas de tus dudas sobre el Pinout ATmega2560. Si tienes más preguntas, no dudes en buscar información adicional o consultar con expertos en electrónica y programación.
