Pinout del Temporizador 555: Especificaciones, Modos de Funcionamiento e Ideas de Proyectos
El temporizador 555 es uno de los circuitos integrados más versátiles y utilizados en el mundo de la electrónica. Desde su invención en 1972, ha sido la base de innumerables proyectos, desde sencillos juguetes hasta sofisticados dispositivos de control. ¿Te has preguntado alguna vez cómo funciona este componente mágico que puede medir el tiempo y generar pulsos eléctricos con facilidad? En este artículo, exploraremos a fondo el pinout del 555, desglosaremos sus especificaciones técnicas y modos de funcionamiento, y compartiremos ideas creativas para que puedas poner en práctica tus conocimientos. ¡Prepárate para sumergirte en el fascinante universo del temporizador 555 y descubre cómo puede darle vida a tus proyectos electrónicos!
En este artículo te presentamos todo lo que necesitas saber sobre el pinout del temporizador 555. Descubre sus especificaciones, los diferentes modos de funcionamiento y además, ¡encuentra ideas de proyectos para sacarle el máximo provecho a este versátil dispositivo! Prepárate para explorar las posibilidades infinitas que el temporizador 555 puede ofrecerte. ¡Comencemos!
Un temporizador IC 555 es un circuito integrado versátil que se puede utilizar para diversos fines en circuitos electrónicos. Ingeniero Hans Camenzind introdujo por primera vez el temporizador 555 en 1972y desde entonces se ha convertido en uno de los circuitos integrados más populares del mercado.
Su popularidad se debe a su diseño simple y su amplia gama de capacidades. Funciona como un oscilador, un generador de onda cuadrada con un ciclo de trabajo que va del 50% al 100% y un temporizador.
555>

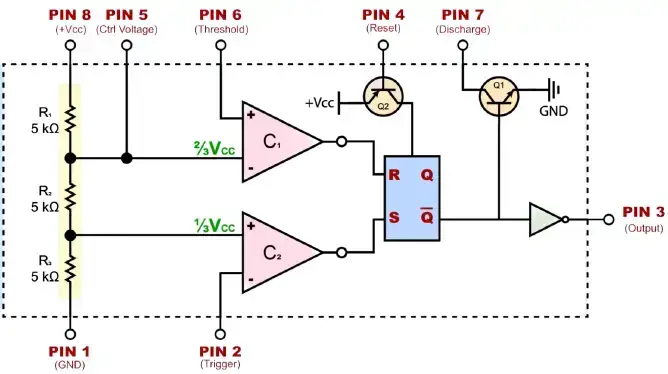

El La imagen a continuación muestra que las tres resistencias de 5k ohm acopladas en una configuración de divisor de voltaje dieron lugar al nombre «temporizador 555». Dado que el circuito interno completo consta de más de 16 resistencias, 20 transistores, 2 diodos, un flip-flop y muchos otros componentes del circuito, a continuación se proporciona una representación simplificada del circuito interno para una mejor comprensión.
555>

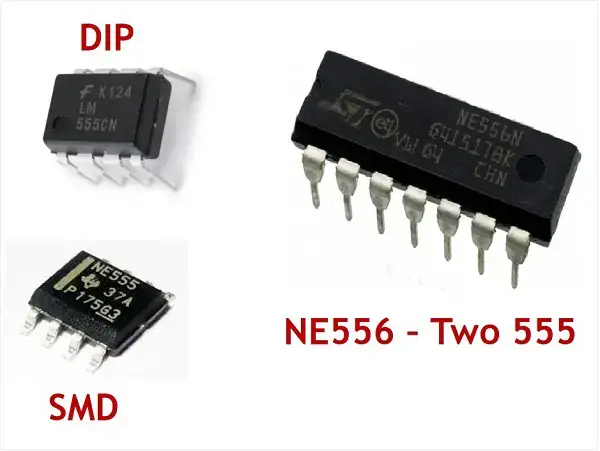

El El temporizador 555 es un IC de paquete dual en línea (DIP) con 8 pines. Además, hay dos temporizadores 555 dentro del 556 IC que está disponible como 14 DIPy cuatro temporizadores 555 en el temporizador cuádruple 558, que es un IC y está disponible en el mercado como un DIP de 16 pines.

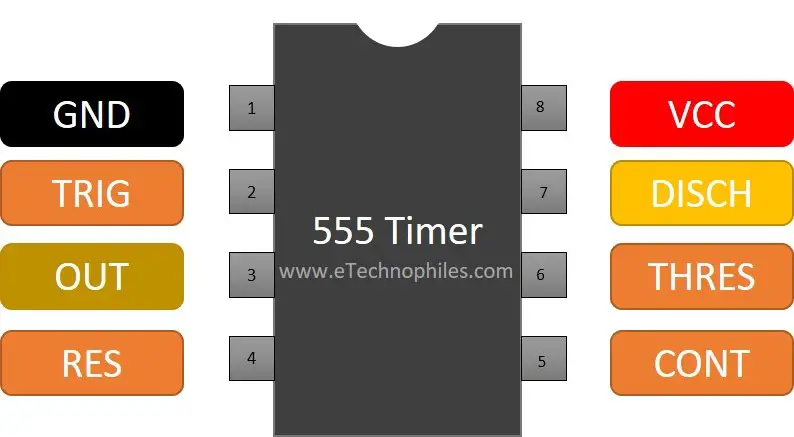

Configuración de pines del temporizador 555
El IC del temporizador 555 es un IC de 8 pines. Esto indica que hay 8 pines separados: tierra, disparador, salida, reinicio, voltaje de control, umbral, descarga y suministro.
Configuración>
Los nombres de los pines y las funciones que desempeñan en un circuito se proporcionan en la siguiente tabla.
Número de pin
Nombre del pin
Descripción
1
Tierra (GND)
Este pin no tiene ningún propósito único en absoluto. Tiene la conexión a tierra estándar. Este pin debe estar conectado a tierra para que el temporizador funcione.
2
Disparador (TRIG)
El pin del gatillo es el número dos. El temporizador comienza cuando el voltaje en el pin 2 cae a menos de un tercio del voltaje de suministro porque el gatillo es un gatillo bajo activo. La salida en el pin 3 se vuelve alta cuando el 555 se activa usando el pin 2.
3
Clavija de salida (SALIDA)
El pin de salida es el pin número 3. La salida de un temporizador 555 es de naturaleza digital. De cualquier manera, es alto o bajo. La salida puede ser alta, que está cerca del voltaje de suministro conectado al pin 8, o baja, que está muy cerca de 0V. La carga que desea que el temporizador 555 alimente está conectada a este pin.
4
Restablecer pin (RST)
El pin de reinicio es el pin 4. La acción de temporización del temporizador 555 se puede reiniciar usando este pin. Al igual que la entrada de disparo, esta entrada es un nivel bajo activo.
Por lo tanto, para que funcione el temporizador 555, el pin 4 debe estar conectado al voltaje de suministro. Si conectamos este pin a tierra, el temporizador 555 se interrumpirá y no volverá a comenzar hasta que se use el pin 2 para activarlo una vez más.
5
Voltaje de control (CTRL)
El pin 5 es el pin de voltaje de control que se usa para controlar el ancho de pulso de la forma de onda de salida y también los niveles de voltaje del umbral y el pin de disparo. La forma de onda de salida se modifica cuando se aplica un voltaje externo a este pin.
Este pin simplemente se conecta directamente a tierra en los circuitos del temporizador 555, generalmente a través de un pequeño capacitor de aproximadamente 0.01uF. Este capacitor reduce las variaciones en el voltaje de la fuente de alimentación que pueden afectar la funcionalidad del temporizador.
6
Límite
El pin de umbral es 6. Su función es rastrear el voltaje a través del capacitor que el pin 7 ha descargado. El ciclo de temporización se completa y la salida en el pin 3 se vuelve baja cuando este voltaje supera los 2/3 del voltaje de suministro (Vcc).
7
Descargar
El pin de descarga es el número 7. Un condensador externo que controla el intervalo de tiempo en combinación con una resistencia se descarga a través de este pin. En la mayoría de los diseños, el pin 7 está conectado a tierra a través de un capacitor y al voltaje de suministro a través de una resistencia.
8
Suministro (VCC)
Este pin suministra la energía al IC. Se requiere un voltaje de al menos 4,5 V y no más de 15 V. Los circuitos del temporizador 555 son frecuentemente alimentados por una sola batería de 9V.
Descripción de 555 pines
Especificaciones del temporizador 555
- De + 5 V a + 18 V, se puede proporcionar una amplia gama de voltajes de suministro de entrada al temporizador 555.
- La corriente de carga máxima es de 200mA.
- Hay una clasificación de disipación de potencia máxima de 600 mW.
- La temperatura de funcionamiento oscila entre 0 y 75 °C.
- Debido a su salida de alta corriente, el o/p de un IC de 555 temporizadores puede controlar un TTL (lógica transistor-transistor).
¿Cuáles son los diferentes modos de funcionamiento del 555 Timer?
IC555 tiene un total de 3 modos de funcionamiento: Monoestable, Astable y Biestable. Cada uno de estos modos necesita un circuito externo para una salida específica:
- Monoestable: pulso único de longitud fija
- Biestable: pulso de salida alto o bajo
- Astable: Pulso de salida continuo (…Alto-Bajo-Alto-BAJO….)

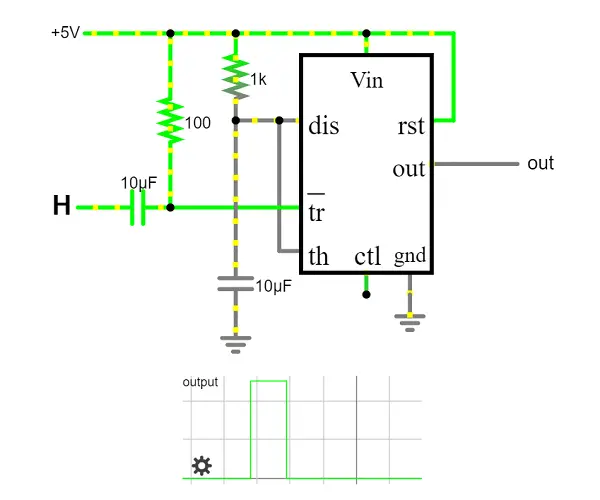

Modo monoestable
555>
En respuesta a una entrada de activación, como un botón, un circuito monoestable genera un pulso alto de una longitud predeterminada dependiendo del valor del condensador y la resistencia. El término «monoestable», que significa «un estado estable», se refiere a la salida del circuito, que permanece en estado bajo hasta que se presenta una entrada de activación.
Este circuito es perfecto para el mecanismo de “pulsar para operar” de un modelo de exhibición. Un visitante puede iniciar el mecanismo de un modelo presionando un botón, y se apagará solo después de un período de tiempo predeterminado.
Modo biestable (o disparador Schmitt)
Un gatillo Schmitt, también conocido como modo biestable, tiene dos estados estables: alto y bajo. La salida del circuito entra en el estado alto cuando la entrada del disparador se hace baja. La salida entra en el estado bajo cuando la entrada Restablecer se hace baja.
El uso de este tipo de circuito en un sistema de modelismo ferroviario automatizado es perfecto cuando el tren necesita viajar de un lado a otro sobre la misma sección de vía. En cada extremo de la vía, se instalaría un botón pulsador (o un interruptor de lengüeta con un imán en la parte inferior del tren) de modo que cuando el tren golpee uno, active o reinicie el biestable.
La salida del 555 operaría un relé DPDT cableado como un interruptor de inversión para cambiar la dirección del flujo de electricidad a la vía, lo que daría la vuelta a la dirección del tren.

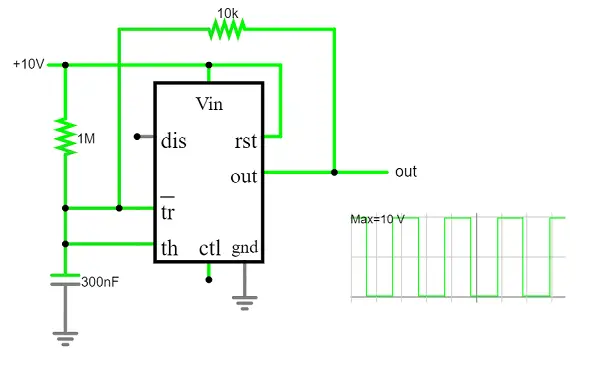

Modo Astable
555>
El término «astable» se refiere a un circuito que carece de un estado estable. Se produce una onda «cuadrada» que alterna entre estados alto y bajo continuamente y sin intervención humana.
Al encender y apagar un motor a intervalos establecidos, este tipo de circuito podría utilizarse para proporcionar un dispositivo con movimiento irregular. Se puede utilizar como un pulso de «reloj» para otros circuitos integrados y circuitos digitales, así como para hacer parpadear LED y lámparas.
Aplicaciones de 555 Timer IC
Uno de los chips integrados más populares en electrónica digital es el temporizador 555. Las siguientes son algunas aplicaciones y usos típicos de un temporizador 555:
- Generación de pulsos, formas de onda y ondas cuadradas
- Como multivibrador monoestable y astable
- Generación de retardo de tiempo, temporización de precisión y temporización secuencial
- Schmitt Trigger
- Tono escalonado, generador de ráfaga de tono y generación de rampa lineal
- Utilizado en tacómetros y medición de temperatura.
- En convertidores de CC a CC y reguladores de voltaje de CC
- Utilizado para aplicaciones de temporizador cuádruple y como elemento flip-flop
- Se puede utilizar para convertidor de voltaje a frecuencia.
- También se utiliza en divisor de frecuencia
Hoja de datos del temporizador 555
A continuación se muestra la hoja de datos del temporizador 555:
Hoja de datos del temporizador NE555
Hoja de datos del temporizador LM555
5 geniales ideas de proyectos con 555 Timer IC
1. Detector de movimiento con temporizador NE555
Este circuito se basa en un sensor infrarrojo pasivo (PIR), que enciende un dispositivo cuando alguien se acerca a él. Se puede utilizar para identificar robos o accesos ilegales a un edificio o área restringida. Cuando una persona se acerca a la zona donde se encuentra, también puede encender las luces. Entre los usos de este circuito se encuentran sistemas de seguridad, iluminación de pasillos e iluminación de baños.
2. Comprobación de la velocidad de la autopista
La policía de tráfico de carreteras puede encontrar útil este comprobador de velocidad. No solo dará una lectura digital de la velocidad de un automóvil, sino que también hará sonar una alarma si se excede el límite de velocidad de la carretera.(Leer más)
3. Circuito de semáforos modelo 555 IC
Este es un modelo de circuito de semáforo. Este circuito enciende un LED verde, lo mantiene encendido por un tiempo, luego enciende brevemente un LED amarillo antes de encender un LED rojo que permanece encendido durante casi la misma cantidad de tiempo que el LED verde.(Leer más)
4. Circuito para duplicar el voltaje de CC usando un temporizador 555
Este circuito acepta un voltaje de entrada de CC de cualquier valor entre 5 y 15 voltios y emite el doble del voltaje de entrada. (Leer más)
Preguntas frecuentes sobre el Pinout del temporizador 555, especificaciones, modos de funcionamiento e ideas de proyectos
Preguntas frecuentes sobre el Pinout del temporizador 555, especificaciones, modos de funcionamiento e ideas de proyectos
El temporizador 555 es uno de los componentes electrónicos más versátiles y ampliamente utilizados en proyectos de electrónica. Aquí están las respuestas a las preguntas más frecuentes sobre el pinout, las especificaciones, los modos de funcionamiento e ideas de proyectos relacionados con el temporizador 555:
1. ¿Cuál es el pinout del temporizador 555?
El temporizador 555 tiene 8 pines que se utilizan para diferentes propósitos. Su pinout es el siguiente:
2. ¿Cuáles son las especificaciones básicas del temporizador 555?
Las especificaciones básicas del temporizador 555 son:
- Circuito integrado: Timer NE555
- Número de pines: 8
- Tensión de alimentación: 4.5V a 16V
- Corriente de suministro: 3mA a 6mA
- Rango de temperatura de operación: -40°C a 85°C
- Modos de funcionamiento: Astable, Monoestable y Biestable
3. ¿Cuáles son los modos de funcionamiento del temporizador 555?
El temporizador 555 tiene tres modos de funcionamiento:
4. ¿Qué ideas de proyectos se pueden realizar con el temporizador 555?
El temporizador 555 es extremadamente versátil y se puede utilizar en una amplia variedad de proyectos, algunos ejemplos incluyen:
- Pulsador automático: Utilizar el temporizador 555 en modo monoestable para crear un dispositivo que genere un pulso cada vez que se presione un botón.
- Metronomo electrónico: Construir un metrónomo electrónico con el temporizador 555 en modo astable para generar un sonido rítmico.
- Luces intermitentes: Usar el temporizador 555 en modo astable para controlar el encendido y apagado de luces intermitentes.
Esperamos que estas preguntas frecuentes hayan aclarado algunas dudas sobre el pinout, especificaciones, modos de funcionamiento e ideas de proyectos relacionados con el temporizador 555. Si deseas obtener más información, puedes visitar la siguiente fuente: Temporizador 555 en Wikipedia
Pinout del Temporizador 555: Especificaciones, Modos de Funcionamiento e Ideas de Proyectos
El temporizador 555 es uno de los circuitos integrados más versátiles y utilizados en el mundo de la electrónica. Desde su invención en 1972 por Hans Camenzind, ha sido la base de una gran diversidad de proyectos, desde simples juguetes hasta sofisticados dispositivos de control.
En este artículo exploraremos a fondo el pinout del 555, desglosaremos sus especificaciones técnicas, los modos de funcionamiento y compartiremos ideas creativas para que puedas implementar en tus proyectos. ¡Comencemos!
Configuración de Pines del Temporizador 555
El IC del temporizador 555 es un integrado de 8 pines. A continuación, se detalla la función de cada pin:
| Número de Pin | Nombre del Pin | Descripción |
|---|---|---|
| 1 | GND | Conexión a tierra (referencia de voltaje cero). |
| 2 | TRIGGER | Inicia la temporización o restablece el temporizador. |
| 3 | OUTPUT | Genera una señal cuadrada o pulso. |
| 4 | RESET | Reinicia el temporizador. |
| 5 | CONTROL VOLTAGE | Cambia el umbral de disparo y temporización. |
| 6 | THRESHOLD | Detecta el voltaje para completar el ciclo de temporización. |
| 7 | DISCHARGE | Descarga el condensador externo. |
| 8 | VCC | Fuente de alimentación del IC (4.5V a 15V). |
Especificaciones del Temporizador 555
- Tensión de entrada: de +5 V a +18 V.
- Corriente de carga máxima: 200 mA.
- Potencia máxima disipada: 600 mW.
- Temperatura de funcionamiento: de 0 a 75 °C.
Modos de Funcionamiento del Temporizador 555
El temporizador 555 puede funcionar en tres modos distintos:
- Monoestable: Genera un pulso único de longitud fija.
- Biestable: Tiene dos estados estables: alto y bajo.
- Astable: Produce un pulso de salida continuo.
Ideas de Proyectos con el Temporizador 555
- Detector de Movimiento: Utiliza un sensor PIR para encender luces o activar una alarma.
- Semáforo modelo: Controla LEDs para simular un semáforo real.
- Generador de Onda Cuadrada: Utiliza el temporizador 555 como oscilador para proyectos de pulso de reloj.
- Duplicador de Voltaje: Acepta voltajes entre 5V y 15V y emite el doble de tensión.
- Comprobador de Velocidad: Realiza mediciones de velocidad y activa alarmas si se exceden límites.
Preguntas Frecuentes (FAQ)
¿Cuál es la configuración de pines del temporizador 555?
El temporizador 555 tiene 8 pines, cada uno con funciones específicas, tales como disparador, salida y tierra. Para más detalles, consulta la sección de «Configuración de Pines».
¿Qué voltajes puede manejar el temporizador 555?
El temporizador 555 puede operar con voltajes de entre +5 V y +18 V, lo que lo hace muy versátil para diferentes circuitos electrónicos.
¿Qué tipos de proyectos se pueden hacer con un temporizador 555?
Existen innumerables proyectos que se pueden realizar, desde sistemas de seguridad hasta controladores de luces y temporizadores de racimo, aprovechando sus diferentes modos de funcionamiento.
