¿Te has preguntado alguna vez cómo la electricidad puede transformarse y adaptarse para alimentar tus dispositivos electrónicos favoritos? En el corazón de esta conversión se encuentra un componente fundamental: el diodo rectificador. En este artículo, desvelaremos qué es y cómo funciona este pequeño pero poderoso dispositivo, así como su símbolo y diversas aplicaciones en el mundo real. Prepárate para sumergirte en el fascinante universo de la electrónica y descubrir el papel esencial que juegan los diodos rectificadores en nuestro día a día. ¡Empecemos!
Si te preguntas qué es un diodo rectificador y cómo se utiliza, estás en el lugar correcto. En este artículo te enseñaremos el significado de este componente electrónico, su símbolo y los diferentes usos que tiene. ¡No te lo pierdas!
A diodo Es un dispositivo que permite el flujo de corriente en una sola dirección solo. Hay muchos tipos de diodos, pero el más popular es un Diodo rectificador. En este artículo, discutiremos qué es un diodo rectificador, dónde se usa y algunos de sus tipos populares.
¿Qué es un diodo rectificador? ¿Por qué se llama así?

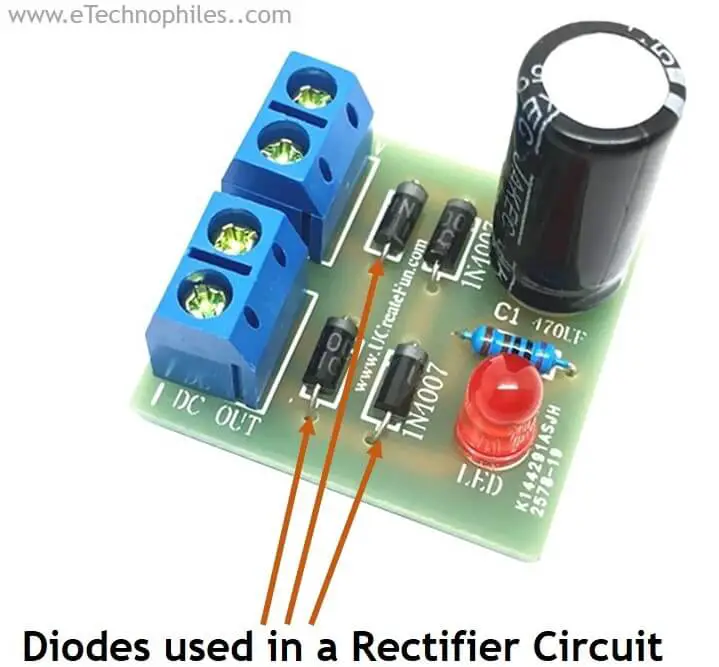

Diodo>>
Un diodo rectificador es un diodo de unión PN de uso general que se utiliza para eliminar el medio ciclo negativo del suministro de CA de entrada. Para hacerlo mas simple, un diodo que se puede usar en un circuito rectificador se llama diodo rectificador, de ahí el nombre.
Ahora, todos los tipos de diodos se pueden usar para rectificar el voltaje de entrada, ya que todos bloquean el flujo de corriente en la dirección opuesta (comportamiento fundamental). Pero hay ciertos parámetros o especificaciones de un diodo rectificador que lo hacen adecuado para propósitos de rectificación. Por ejemplo, un diodo rectificador tiene un voltaje inverso alto y una corriente de fuga baja.
Entonces, un diodo rectificador se fabrica de tal manera que se puede usar en aplicaciones de rectificador, Suministro de CA a CC Por ejemplo.
Los diodos como los diodos Schottky y Zener también se pueden usar como rectificadores, pero tienen clasificaciones de bajo voltaje y potencia y alta corriente de fuga, etc. Además tienen sus propias aplicaciones. Entonces, ¿por qué usarlos cuando ya tenemos un diodo para este propósito específico, el diodo rectificador?

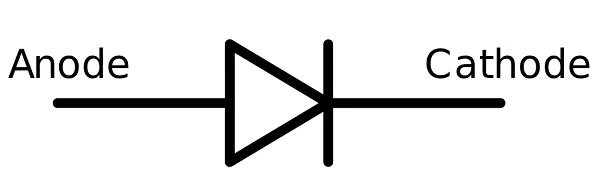

Símbolo del diodo rectificador
Símbolo>>
Dado que un diodo rectificador es un diodo de unión PNsu símbolo es un triangulo apuntando a una linea recta. El triángulo muestra la dirección en la que el diodo permite el flujo de corriente es decir, hacia la línea recta. El la base del triangulo es el anodo o terminal positivo y el la línea es el cátodo o terminal negativo.
Debe leer: 10 tipos diferentes de diodos: explicación de símbolos, usos y características
¿Dónde se usa el diodo rectificador?
>
Los>Fuentes de alimentación, Adaptadores, Cargadores de baterías, Duplicadores de tensión y Rectificadores de señal. También se utilizan comúnmente en electrónica automotriz, ya que son capaces de soportar altas temperaturas y vibraciones.
Los diodos rectificadores se pueden usar en circuitos de CA y CC, lo que los convierte en componentes versátiles para un amplia gama de dispositivos electrónicos.
El El propósito principal o la aplicación de este diodo es en los circuitos rectificadores debido a las clasificaciones y características.
Calificaciones de un diodo rectificador
Caída de tensión directa: La caída de tensión directa típica de los diodos rectificadores es 0,6 V a 0,8 V.
Voltaje inverso repetitivo pico: El voltaje inverso máximo que se puede aplicar a un diodo rectificador puede llegar hasta varios kilovoltios. Por ejemplo, VRRM para 1N4007 es 1000 V.
Temperatura de funcionamiento: Los diodos rectificadores están hechos para soportar temperaturas extremas. Por ejemplo, Tj para 1N4007 es de -65 a 125 °C.
Potencias nominales: La capacidad de manejo de potencia de un diodo depende de la caída de tensión directa y la clasificación de corriente, es decir, PAG = V x YO. Para los diodos rectificadores, puede subir hasta varios vatios.
¿Cuáles son los diodos rectificadores populares?

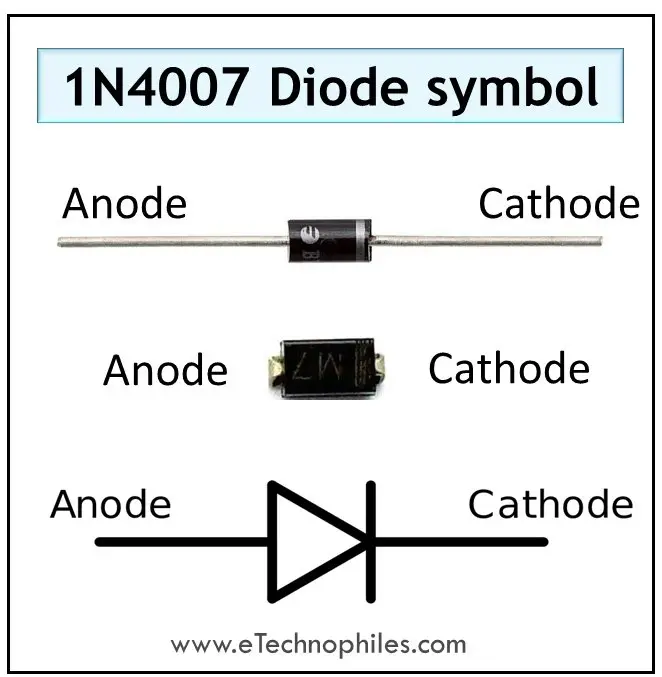

El tipo más común de diodo rectificador es el serie 1N400x. Estos diodos están disponibles en una variedad de clasificaciones de voltaje, desde 50 voltios a 1,000 voltios. Los diodos de la serie 1N400x también se usan ampliamente en fuentes de alimentación, ya que tienen una baja caída de voltaje directo y pueden manejar grandes corrientes.
diodo>>
El otro diodo rectificador popular es el Serie 1N54xx. Estos diodos tienen un mayor corriente directa promedio y baja corriente de fuga.
Lea también: Guía para principiantes del diodo 1N4007: especificaciones, asignación de pines, equivalente
Nombre del diodo
Voltaje inverso máximo
máx. corriente directa
Corriente inversa máxima
Pico de sobrecorriente
Caída de tensión máxima
1N4001
50
1 A
0,03 mA
30A
1.1
1N4002
100
1 A
0,03 mA
30A
1.1
1N4003
200
1 A
0,03 mA
30A
1.1
1N4004
400
1 A
0,03 mA
30A
1.1
1N4007
1000
1 A
0,03 mA
30A
1.1
1N5402
200
3A
500 µA
200A
1.2
1N5406
600
3A
500 µA
200A
1.2
1N5408
1000
3A
500 µA
200A
1.2
Popular diodo rectificador y sus especificaciones
Como se discutió anteriormente, estos diodos se utilizan principalmente para propósitos de rectificación. En general, hay dos tipos de circuitos rectificadores: Rectificador de media onda y rectificador de onda completa circuitos Para saber más sobre estos circuitos, lee este artículo.
¿Qué es un diodo rectificador? Símbolo y usos (explicación)
¿Qué es un diodo rectificador?
Un diodo rectificador es un dispositivo semiconductor que permite el paso de corriente eléctrica en una sola dirección, actuando como un interruptor unidireccional para la corriente. Funciona como una especie de válvula, permitiendo el flujo de electricidad en un solo sentido y bloqueándolo en el sentido opuesto.
Símbolo de un diodo rectificador
El símbolo de un diodo rectificador se representa a través de una línea vertical con una línea horizontal en uno de sus extremos. La línea vertical representa la dirección en la que la corriente puede fluir, mientras que la línea horizontal indica la dirección en la que la corriente está bloqueada.
>
Usos de los diodos rectificadores
Los diodos rectificadores tienen varios usos en diferentes aplicaciones. Algunos de los usos más comunes son:
Para obtener más información acerca de los diodos rectificadores, puedes visitar este enlace.
¿Qué es un diodo rectificador? Símbolo y usos
Descubre el fascinante mundo de los diodos rectificadores, componentes esenciales en la electrónica moderna.
¿Qué es un diodo rectificador?
Un diodo rectificador es un tipo de dispositivo semiconductor que permite el flujo de corriente eléctrica en una sola dirección. Su función principal es convertir corriente alterna (CA) en corriente continua (CC), haciendo que sea un componente crucial en muchas aplicaciones eléctricas.
Este componente es conocido por su capacidad de bloquear el flujo de corriente en la dirección opuesta, lo que lo hace ideal para rectificar señales eléctricas.
El símbolo del diodo rectificador
El símbolo gráfico que representa un diodo rectificador es un triángulo apuntando hacia una línea recta. El triángulo indica la dirección en la que permite que fluya la corriente, mientras que la línea representa el cátodo. En la base del triángulo encontramos el ánodo, que es el terminal positivo.
Usos del diodo rectificador
Los diodos rectificadores tienen múltiples aplicaciones en el campo de la electrónica. A continuación, se presentan algunos de sus usos más comunes:
- Fuentes de alimentación: Se utilizan para convertir CA a CC.
- Cargadores de baterías: Facilitan la carga de baterías al rectificar la corriente.
- Adaptadores y cargadores: Convierte la corriente para dispositivos electrónicos.
- Rectificadores de señal: Usados en circuitos de radio y otros equipos electrónicos.
- Electrónica automotriz: Usados en sistemas eléctricos de vehículos para gestionar la energía.
Gracias a su versatilidad, los diodos rectificadores se utilizan en una amplia variedad de dispositivos electrónicos, asegurando su correcto funcionamiento.
Características y calificaciones de los diodos rectificadores
Los diodos rectificadores cuentan con varias características importantes que los hacen adecuados para su uso en aplicaciones específicas:
- Caída de tensión directa: Típicamente entre 0.6 a 0.8 V.
- Voltaje inverso repetitivo pico: Hasta varios kilovoltios; por ejemplo, el 1N4007 puede manejar 1000 V.
- Temperatura de funcionamiento: Muchos modelos funcionan bien en rangos de -65 a 125 °C.
- Potencias nominales: Pueden variar significativamente, dependiendo del diseño del diodo.
FAQ sobre diodos rectificadores
¿Por qué se llaman diodos rectificadores?
Se denominan así porque su función principal es rectificar la corriente, es decir, transformar la corriente alterna (CA) en corriente continua (CC).
¿Cuáles son algunos tipos comunes de diodos rectificadores?
Los diodos rectificadores más comunes son de la serie 1N400x, que incluyen el 1N4001 y el 1N4007, entre otros. Estos son ampliamente utilizados en diversas aplicaciones electrónicas por su confiabilidad y eficiencia.
¿Cómo sé qué diodo rectificador usar?
La elección del diodo rectificador depende de la aplicación específica y de las condiciones de operación, como el voltaje y la corriente que el diodo deberá manejar. Es recomendable revisar las especificaciones técnicas antes de elegir uno.
