¡Bienvenidos al fascinante mundo de Raspberry Pi! Si eres un apasionado de la electrónica, un estudiante entusiasta o un inventor en ciernes, seguramente has escuchado hablar de este potente miniordenador. En este artículo, nos centraremos en uno de sus aspectos más fascinantes: el pinout GPIO del Raspberry Pi 1. Te invitamos a explorar con nosotros el esquema de conexión y las especificaciones en detalle que te permitirán desbloquear todo el potencial de tus proyectos. Ya sea que desees controlar luces, motores o crear un sistema automatizado, entender el GPIO es el primer paso para darle vida a tus ideas. ¡Acompáñanos en esta aventura técnica y descubre cómo llevar tus proyectos al siguiente nivel!
¿Quieres descubrir todo lo que necesitas saber sobre la Raspberry Pi 1? ¡No busques más! En este artículo, te presentamos el pinout, el esquema y las especificaciones detalladas de esta increíble placa de desarrollo. Acompáñanos en esta aventura y sumérgete en el fascinante mundo de la Raspberry Pi 1. ¡No te lo pierdas!
La Raspberry Pi 1 fue una de las primeras computadoras de un solo chip desarrolladas en el Reino Unido por la Fundación Raspberry Pi. Es una computadora pequeña, eficiente y económica que se puede conectar al televisor y al teclado, y se puede usar como una computadora de escritorio normal. La placa consta de un SoC Broadcom BCM2835, que incluye un procesador ARM1176JZF-S de 700 MHz, un procesador gráfico VideoCore IV y 512 MB de RAM. La placa no incluye un HDD o SSD incorporado. En lugar de eso, utiliza una tarjeta SD para el arranque y el almacenamiento a largo plazo y está diseñado para ejecutar sistemas operativos basados en el kernel de Linux. Raspberry Pi 1 GPIO Pinout con funciones, esquemas y especificaciones se detallan a continuación.

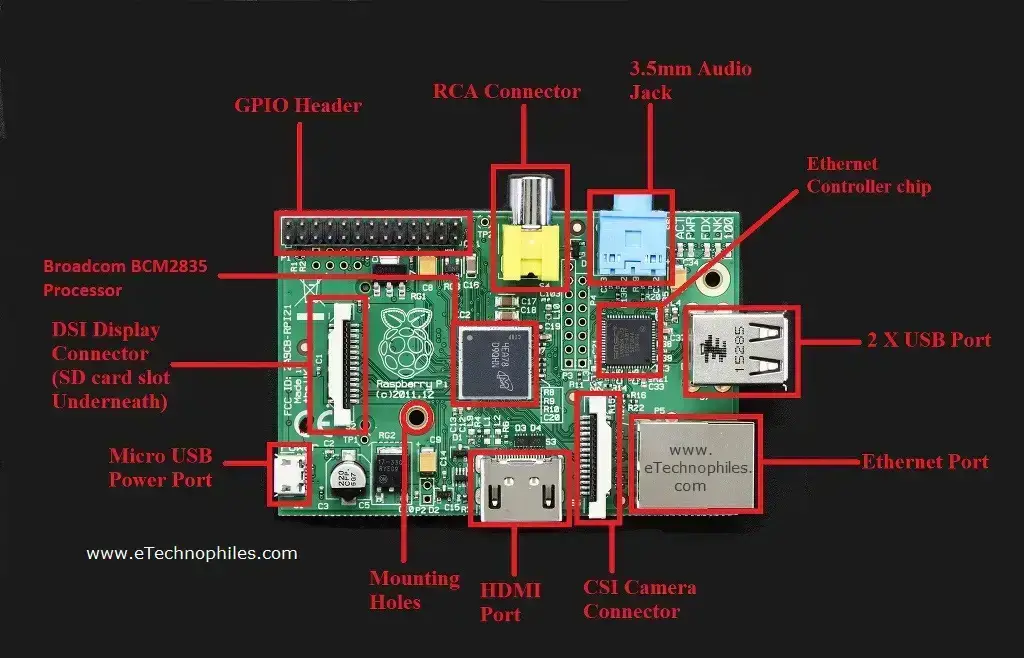

Partes de Raspberry Pi 1:
Partes>
CPU/PROCESADOR: consiste en un Broadcom BCM2835 chip que contiene un ARM1176JZFS (ARM11 con un núcleo de arquitectura ARMv6) con unidad de punto flotante, funcionando a 700Mhz.
GPU: Broadcom Video Core IV @ 250 MHz se lanzó en 2009. Es capaz de reproducir video con calidad BluRay, usando H.264 a 40 Mb/s, tiene un núcleo 3D rápido al que se accede usando las bibliotecas OpenGL ES2.0 y OpenVG suministradas.
RAM: Consta de 512 MB SDRAM LPDDR2.
Puerto USB: Consta de 2 puertos USB para conectarlo a un teclado externo, mouse u otros dispositivos periféricos.
Puerto de alimentación micro USB: Puerto de alimentación Micro USB de 5 V CC capaz de suministrar al menos 700 mA.
Puerto HDMI: Un puerto HDMI para conectar la placa al monitor.
Puerto Ethernet: Un nuevo puerto Ethernet RJ-45.
Salida de video compuesto: Consiste en un conector RCA para propósitos de video compuesto.
Salida de audio: Tiene un conector de audio de 3,5 mm para salida de audio analógico.

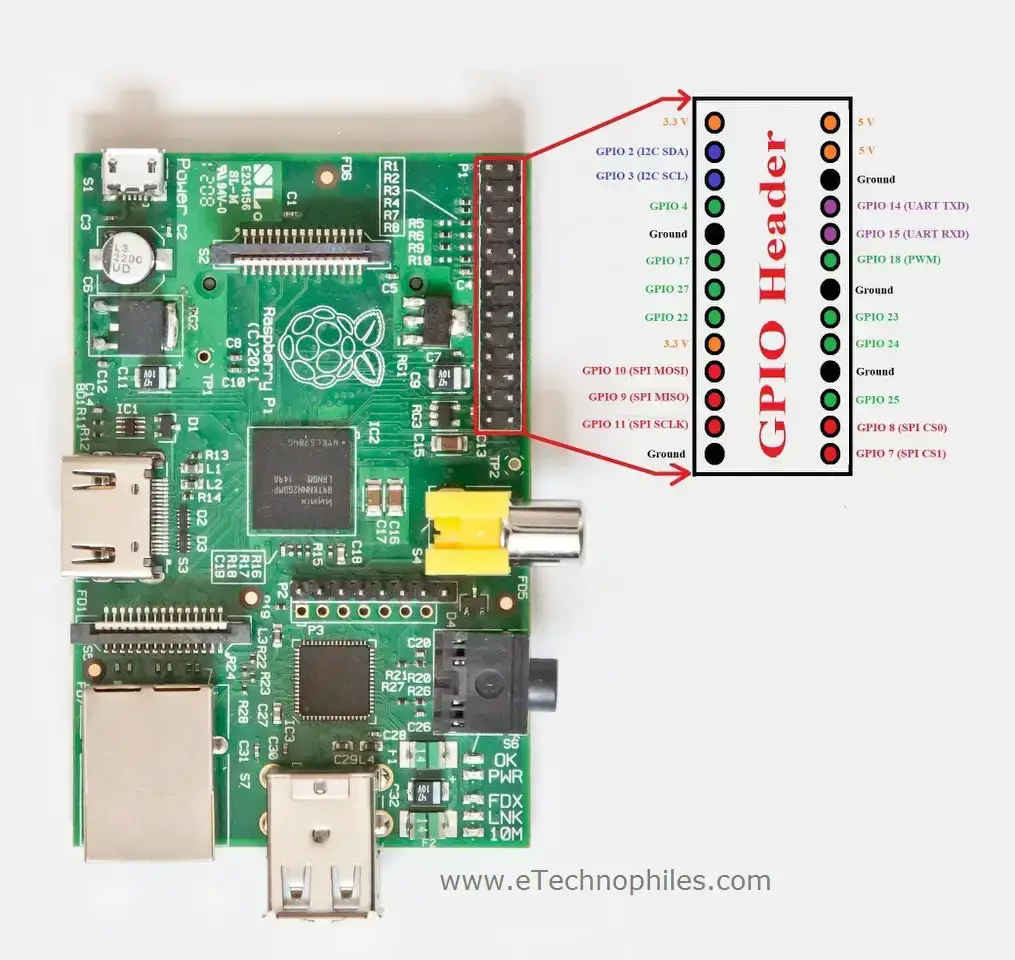

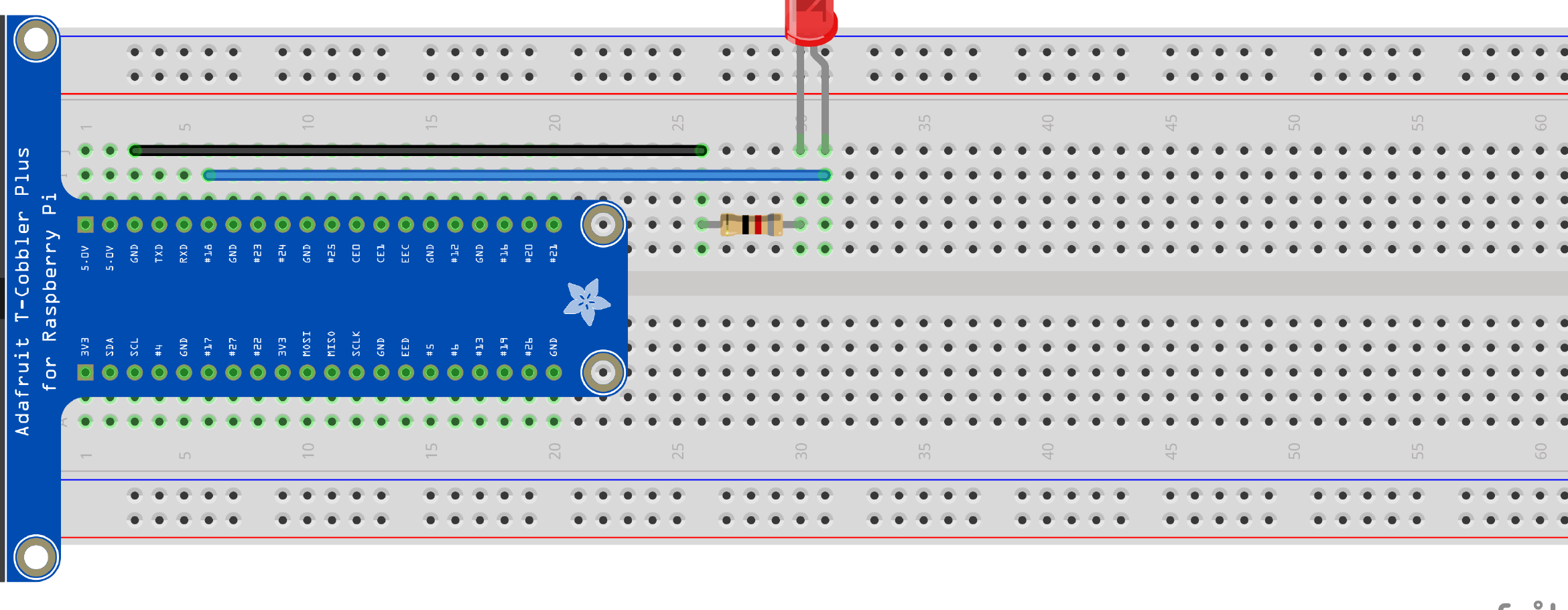

Configuración de pines GPIO de Raspberry Pi 1:
Asignación>GPIO significa pines de entrada y salida de uso general. Estos pines se utilizan para conectar la placa Raspberry pi a dispositivos externos de entrada/salida. Este modelo B consta de un GPIO de 26 pines. Una interfaz estándar para conectar una computadora de placa única o un microprocesador a otros dispositivos es a través de pines de entrada/salida de propósito general (GPIO), estos pines no tienen una función específica, estos pines se pueden personalizar usando el software.
Pines de alimentación: –
La placa raspberry pi 1 modelo B consta de dos pines de 5V, dos pines de 3V3 y 5 pines de tierra (0V), que no se pueden configurar.
5V: Los pines de 5v se utilizan para entregar directamente el suministro de 5v proveniente del adaptador de red. Este pin se puede usar para encender la Raspberry Pi y también se puede usar para encender otros dispositivos de 5v.
3,3 V: El pin de 3v se utiliza para proporcionar un suministro estable de 3,3v a los componentes externos y también para probar los LED.
TIERRA: La tierra se conoce comúnmente como GND.
Configuración de pines GPIO de Raspberry Pi 1 – De entrada y salida Patas:-
Un pin GPIO configurado como Aporte lee la señal recibida por la Raspberry Pi, enviada por el dispositivo conectado a este pin. Cualquier voltaje entre 1,8 V y 3,3 V se lee como ALTO y el voltaje inferior a 1,8 V como BAJO por la Raspberry Pi.
Nota: No conecte un dispositivo con un voltaje de entrada superior a 3,3 V a ninguno de los pines GPIO, o freirá la Raspberry Pi.
Un pin GPIO configurado como un producción pin envía la señal de voltaje como alto (3.3V) o bajo (0V). Cuando este pin se establece en ALTO, el voltaje en la salida es de 3,3 V y cuando se establece en BAJO, el voltaje de salida es de 0 V.
Junto con la función simple de los pines de entrada y salida, los pines GPIO también pueden realizar una variedad de funciones específicas. Algunos pines específicos son:
Pines PWM en R-Pi 1: –
La placa consta de un solo pin PWM, el pin PWM disponible en el encabezado GPIO se comparte con el sistema de audio, lo que significa que no podemos usar la salida PWM y reproducir audio a través del conector de 3,5 mm al mismo tiempo.
Pines I2C en R-Pi 1: –
I2C en la placa Raspberry Pi se utiliza para comunicarse con dispositivos periféricos que son compatibles con Circuito Interintegrado (un protocolo de comunicación serie de dos hilos de baja velocidad). Este estándar de comunicación requiere roles maestro-esclavo entre la placa y los dispositivos periféricos. I2C tiene dos conexiones: SDA (datos en serie) y SCL (reloj serie). Funcionan transmitiendo datos mediante la conexión SDA, y la velocidad de transferencia de datos se controla a través del pin SCL.
-
- Datos: (GPIO2), Reloj (GPIO3)
Pines SPI en el tablero: –
SPI (Serial Peripheral Interface) es otro protocolo utilizado por Raspberry Pi para la comunicación maestro-esclavo para comunicarse rápidamente entre uno o más dispositivos periféricos. Los datos se sincronizan mediante un reloj (SCLK en GPIO11) desde el maestro (RPi) y los datos se envían desde el Pi a nuestro dispositivo SPI usando el MOSI (Master Out Slave In) pin. Si el dispositivo SPI necesita volver a comunicarse con Raspberry Pi, entonces enviará datos usando el MISO (Master In Slave Out) pin. Hay 5 pines SPI en la placa:
- TIERRA: Conecte todos los pines GND de todos los componentes esclavos y la placa Raspberry Pi 3 juntos.
- SCLK: Reloj del SPI. Conecte todos los pines SCLK.
- MOSI: Significa Master Out Slave In. Este pin se usa para enviar datos del maestro a un esclavo.
- MISO: Significa Master In Slave Out. Este pin se utiliza para recibir datos de un esclavo al maestro.
- CE: Significa Chip Enable. Necesitamos conectar un pin CE por esclavo (o dispositivos periféricos) en nuestro circuito. Por defecto tenemos dos pines CE pero podemos configurar más pines CE de los otros pines GPIO disponibles.
pines SPI:
-
- SPI0: GPIO9 (MISO), GPIO10 (MOSI), GPIO11 (SCLK), GPIO8 (CE0), GPIO7 (CE1)
Pines serie o UART:
comunicación en serie o la UART (Universal Asynchronous Receiver/Transmitter) es un protocolo asíncrono que proporciona una forma de comunicación entre dos microcontroladores o las computadoras. El pin TX se usa para transmitir los datos en serie y el pin RX se usa para recibir datos en serie provenientes de un dispositivo en serie diferente.
Esquema de Raspberry Pi 1 (oficial):
**Para descargar el esquema de Raspberry Pi 1, haga clic aquí.
Especificaciones:
- Procesador ARM11 de 700MHz
- 512 MB de RAM
- GPU: Broadcom VideoCore IV a 250 MHz
- Puerto Ethernet
- Dos puertos USB
- Dos opciones de salida de video: HDMI o compuesto
- conector de salida de audio de 3,5 mm
- Encabezado GPIO de 26 pines con pines macho espaciados de 0,1″ que son compatibles con nuestros encabezados hembra apilables de 2×13 y los extremos hembra de nuestros cables de puente premium.
- Tamaño: 3.35″ × 2.2″ × 0.8″
- Peso: 40g
Formas de programar la placa Raspberry PI 1:
Puede controlar el GPIO de Raspberry Pi 1 usando muchos lenguajes de programación. Algunos de los idiomas populares junto con el material de aprendizaje se dan a continuación:
Leer artículos similares:
| Raspberry Pi 3 Model B Pinout y especificaciones en detalle
| Raspberry Pi Zero GPIO pinout y especificaciones en detalle
| Arduino Mega pinout y especificaciones en detalle
Preguntas Frecuentes sobre el GPIO Pinout, Esquema y Especificaciones Detalladas del Raspberry Pi 1
Preguntas Frecuentes sobre el GPIO Pinout, Esquema y Especificaciones Detalladas del Raspberry Pi 1
1. ¿Qué es el GPIO y qué significa?
GPIO son las siglas en inglés de General Purpose Input/Output, que se traduce al español como Entrada/Salida de Propósito General. En el contexto del Raspberry Pi 1, el GPIO se refiere a los pines que permiten la conexión de dispositivos externos para recibir o enviar señales eléctricas.
2. ¿Cuántos pines GPIO tiene el Raspberry Pi 1?
El Raspberry Pi 1 cuenta con un total de 26 pines GPIO, numerados del 1 al 26.
3. ¿Cuál es el esquema de los pines GPIO en el Raspberry Pi 1?
El esquema de los pines GPIO en el Raspberry Pi 1 sigue una numeración específica. A continuación se muestra el esquema básico:
Para obtener el esquema completo de los pines GPIO del Raspberry Pi 1, se puede consultar este enlace en la página de Wikipedia.
4. ¿Cuáles son las especificaciones de los pines GPIO en el Raspberry Pi 1?
Los pines GPIO del Raspberry Pi 1 pueden ser configurados como pines de entrada o de salida, y también es posible establecer su estado inicial. Además, los pines GPIO soportan diferentes niveles de señal (3.3V) y pueden proporcionar una corriente de salida máxima de 16mA.
5. ¿Cómo se utiliza el GPIO en el Raspberry Pi 1?
Para utilizar los pines GPIO en el Raspberry Pi 1, es necesario programar en un lenguaje como Python o C/C++ utilizando las librerías adecuadas. Estas librerías proporcionan funciones para controlar los pines GPIO, establecer su modo, leer o escribir valores, entre otras operaciones.
Si deseas obtener más información sobre cómo utilizar el GPIO en el Raspberry Pi 1, puedes consultar este enlace a la página de Wikipedia que proporciona detalles y ejemplos.
Raspberry Pi 1 GPIO Pinout, Esquema y Especificaciones en Detalle
¡Bienvenidos al fascinante mundo de Raspberry Pi! Si eres un apasionado de la electrónica, un estudiante entusiasta o un inventor en ciernes, seguramente has escuchado hablar de este potente miniordenador. En este artículo, nos centraremos en uno de sus aspectos más fascinantes: el pinout GPIO del Raspberry Pi 1. Te invitamos a explorar con nosotros el esquema de conexión y las especificaciones en detalle que te permitirán desbloquear todo el potencial de tus proyectos.
Especificaciones Generales de Raspberry Pi 1
- Procesador: ARM1176JZF-S a 700 MHz
- GPU: Broadcom VideoCore IV a 250 MHz
- RAM: 512 MB SDRAM LPDDR2
- Dos puertos USB
- Puerto de alimentación Micro USB de 5V
- Puerto HDMI y salida de video compuesto
- Puerto Ethernet RJ-45
- Conector de audio de 3.5 mm
- Tamaño: 85.60 mm x 56.5 mm
- Peso: 40 g
Configuración de Pines GPIO de Raspberry Pi 1
GPIO significa General Purpose Input/Output, y estos pines se utilizan para conectar la placa Raspberry Pi a dispositivos externos. El modelo B de Raspberry Pi 1 cuenta con un GPIO de 26 pines. A continuación, se enumeran algunas características de los pines GPIO:
Pines de Alimentación
- 5V: Proporciona alimentación directa de 5V.
- 3.3V: Proporciona un voltaje estable de 3.3V a dispositivos externos.
- GND: Pines de tierra de 0V.
Modos de Configuración de Pines GPIO
Los pines GPIO pueden configurarse como entrada o salida. En modo entrada, un pin puede leer voltajes entre 1.8V y 3.3V. En modo salida, puede enviar un alto (3.3V) o bajo (0V).
Pines Especiales
- Pines PWM: Un solo pin PWM compartido con el audio.
- Pines I2C: Pines SDA (GPIO2) y SCL (GPIO3) utilizados para comunicación I2C.
- Pines SPI: Incluye GPIO7 (CE1), GPIO8 (CE0), GPIO9 (MISO), GPIO10 (MOSI) y GPIO11 (SCLK).
- Pines UART: TX para transmisión, RX para recepción de datos en serie.
Esquema de Raspberry Pi 1
Para ver el pinout completo de Raspberry Pi 1, puedes consultar el siguiente enlace: Esquema de Raspberry Pi 1.
Preguntas Frecuentes (FAQs)
¿Qué lenguajes de programación puedo usar para controlar el GPIO de Raspberry Pi 1?
Puedes utilizar varios lenguajes de programación populares como Python, C, C++, y JavaScript. Python es particularmente popular debido a su simplicidad y la disponibilidad de bibliotecas específicas para GPIO.
¿Cuántos pines GPIO tiene Raspberry Pi 1?
Raspberry Pi 1 modelo B cuenta con 26 pines GPIO que pueden ser utilizados para diversas funciones de entrada y salida, así como para la comunicación con dispositivos externos.
¿Es seguro conectar dispositivos de 5V a los pines GPIO de Raspberry Pi 1?
Sí, es seguro conectar dispositivos que requieren 5V a los pines dedicados de 5V del Raspberry Pi 1. Sin embargo, no debes conectar voltajes superiores a 3.3V a los pines GPIO configurados como entrada, ya que esto puede dañar la placa.
¿Raspberry Pi 1 es adecuada para proyectos de IoT?
Sí, Raspberry Pi 1 es una excelente opción para proyectos de IoT, gracias a su capacidad de conectar múltiples dispositivos a través de sus pines GPIO y su soporte para protocolos como I2C y SPI.
Conclusión
Raspberry Pi 1 es una herramienta poderosa para los entusiastas de la electrónica y aquellos que buscan crear proyectos innovadores. Con su pinout GPIO bien definido, podrás conectar y controlar una variedad de dispositivos. ¡Explora, crea y lleva tus ideas al siguiente nivel!
