3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas

¿Estás buscando nuevos proyectos emocionantes para tu placa ESP32? ¡No busques más! En este artículo te presentamos las 3 mejores ideas de proyectos ESP32 en placas PCB personalizadas. Descubre cómo puedes sacar el máximo partido a tu placa y poner en práctica ideas innovadoras que te sorprenderán. ¡Prepárate para la aventura del IoT y amplía tus habilidades en electrónica con estas increíbles propuestas!

En 2016, Espressif Systems presentó ESP32 al mundo. Desde entonces, se ha vuelto bastante popular entre los creadores de proyectos. Si está familiarizado con Arduino, entonces trabajar en ESP32 se vuelve más fácil. La placa ESP32 viene con Wi-Fi y Bluetooth, que la mayoría de las placas Arduino no ofrecen. En pocas palabras, ESP32 le brinda un mejor rendimiento a un precio más bajo. Este artículo le presenta tres nuevas ideas de proyectos ESP32 en placas PCB personalizadas.

Tablero de audio Walkie-Talkie

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas

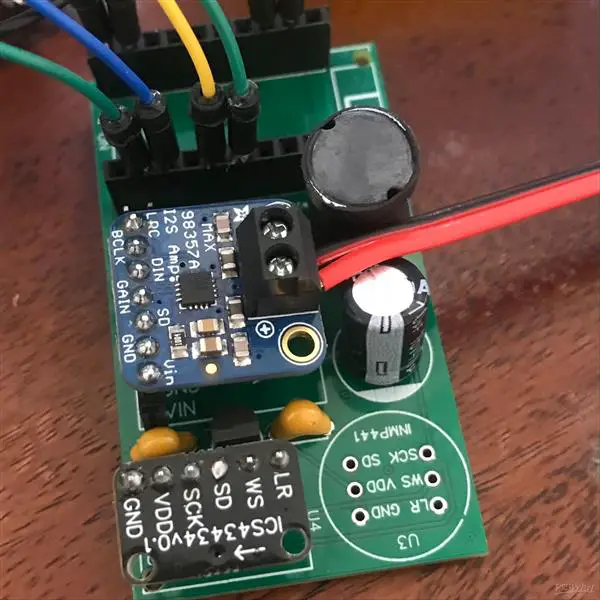

Circuito ensamblado de Walkie-talkie

Walkie-Talkie es un dispositivo simple que transmite y recibe su voz en forma de ondas de radio. Hoy en día, todo el mundo prefiere los teléfonos móviles para comunicarse, pero un dispositivo de comunicación hecho a sí mismo tiene sus ventajas. Este proyecto requiere dos tableros ESP32 separados para completar un par de transmisor y receptor. Después de ensamblar la placa PCB de audio con otros módulos, su dispositivo está listo para comunicarse dentro de 5 a 10 kilómetros cuadrados o 2 a 4 millas cuadradas.

detalles de placa de circuito impreso

circuito impreso utiliza material base de alta calidad que disipa el calor de manera eficiente. El material dieléctrico absorbe rápidamente el calor generado y protege los componentes electrónicos vitales sobre la superficie de la placa PCB. Las gruesas huellas de cobre aseguran un mejor flujo de señales en la superficie de la placa. Con una impedancia controlada, la calidad de la señal sigue siendo buena incluso en comunicaciones de largo alcance.

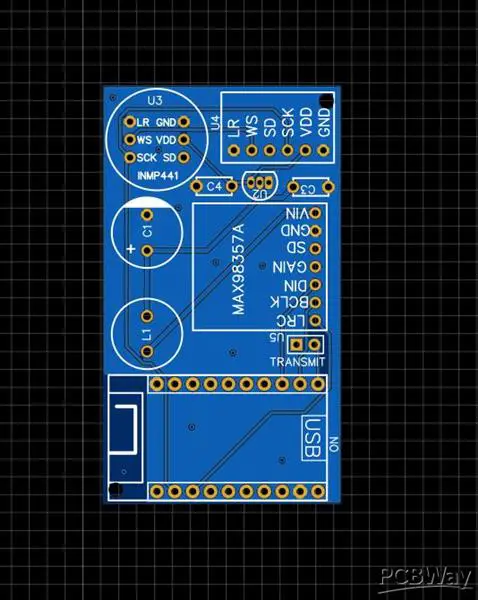

La siguiente imagen muestra el diseño del software de la placa PCB.

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas
PCB diseñado en software

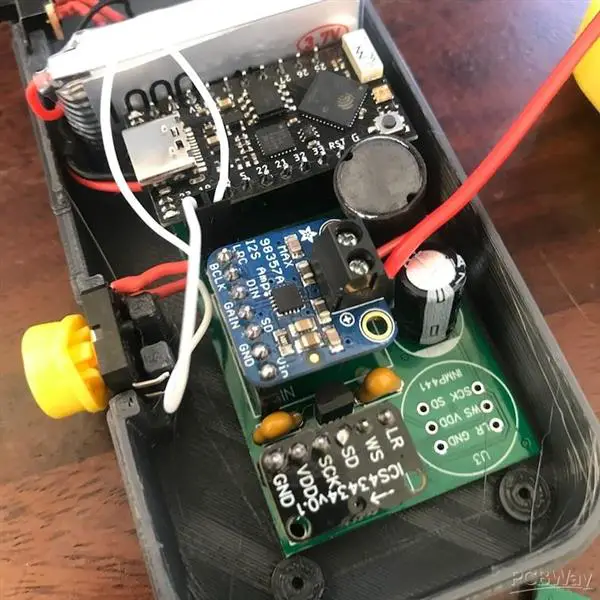

La siguiente imagen muestra la placa PCB recibida después de conectar otros componentes.

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas
PCB después de conectar otros componentes

Componentes necesarios

Tablero ESP32
MCP1700-3302E/TO
Condensadores
inductores
INMP441
MAX98357A

** Para saber más sobre el proyecto anterior, haga clic en el enlace a continuación,
Tablero de audio Walkie Talkie

Auto inteligente

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas

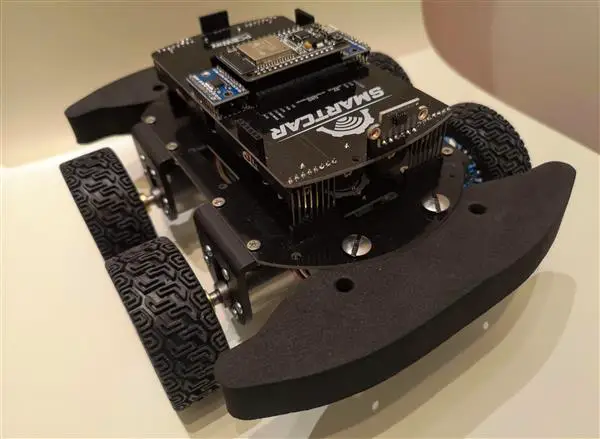

Circuito ensamblado de Smart car

Este proyecto ESP32 lo guía para hacer un auto inteligente poderoso por su cuenta. El chasis tiene cuatro motores con odómetros direccionales que registran la velocidad del vehículo y la dirección del movimiento. Cuatro sensores LIDAR miden continuamente la distancia de los objetos cercanos para evitar colisiones, y el módulo de giroscopio GY-50 ayuda a facilitar la navegación del automóvil inteligente. Con Smart Car Shield PCB, se vuelve fácil ensamblar todos los circuitos en un espacio reducido.

detalles de placa de circuito impreso

El automóvil inteligente utiliza una placa de circuito impreso de doble capa de PCBWay con unas dimensiones de 77,6 × 140,3 mm y un grosor de 1,6 mm. El acabado superficial HASL protege el cobre de la oxidación, mejorando así la fiabilidad del tablero. La serigrafía blanca es uniforme y no presenta huecos, lo que asegura la correcta colocación de los componentes durante el montaje del tablero.

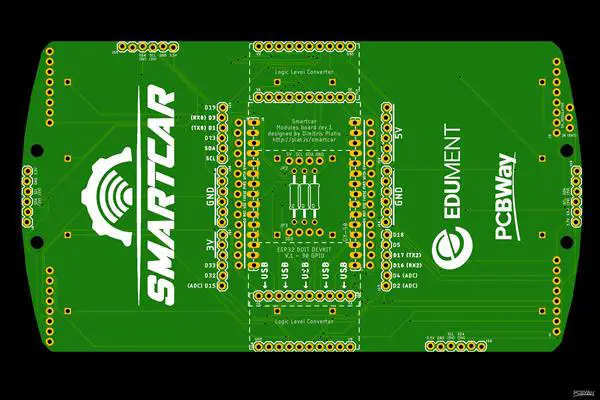

La siguiente imagen muestra el diseño del software de la placa PCB.

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas
PCB diseñado en software

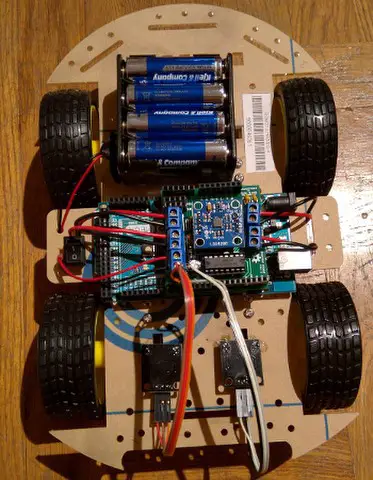

Justo aquí, la imagen muestra la placa PCB recibida después de conectar otros componentes.

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas
PCB ensamblada con otros componentes electrónicos

Componentes necesarios

Tablero ESP32
Motores x4
conductor de motor
giroscopio GY-50
resistencias
pilas AA x8
Chasis
Odómetros
Sensores

** Para saber más sobre el proyecto anterior, haga clic en el enlace a continuación,
Auto inteligente

Cronómetro inteligente

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas

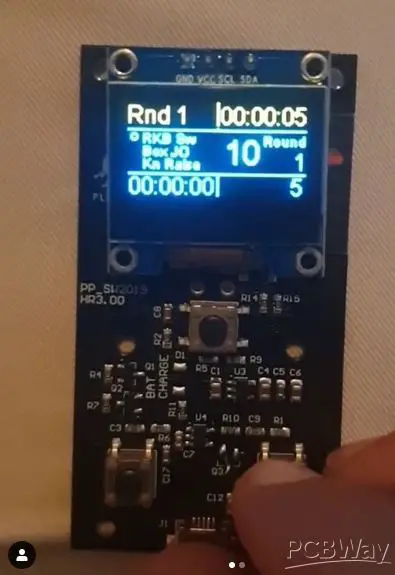

Pantalla OLED que indica los detalles del entrenamiento

¿Eres un fanático de la salud y quieres hacer un seguimiento de tu rutina de ejercicios?
Entonces sigue este proyecto ESP32 para alcanzar tu objetivo fácilmente. El cronómetro inteligente se conecta a la aplicación en su teléfono inteligente a través de Wi-Fi. La aplicación le permite ingresar su rutina de entrenamiento, tipo, series, repeticiones y período de descanso. Después de introducir todos los detalles en la aplicación, el reloj inteligente se sincroniza. Al iniciar tu rutina de ejercicios, monitorea continuamente tus ejercicios y el tiempo correspondiente. Así que no tienes que preocuparte por quemar menos calorías o calorías innecesarias.

detalles de placa de circuito impreso

La placa PCB de circuito impreso es uniforme sin líneas de ruptura ni reparaciones de juntas de soldadura. La capa resistente a la soldadura es perfecta, es decir, ni demasiado gruesa ni demasiado delgada. La PCB está libre de polvo o cualquier material resistente a la soldadura. Todos los agujeros de perforación, pistas, vías y otras formas se encuentran dentro de los límites de tolerancia especificados.

La siguiente imagen muestra el diseño del software de la placa PCB.

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas
PCB diseñado en software

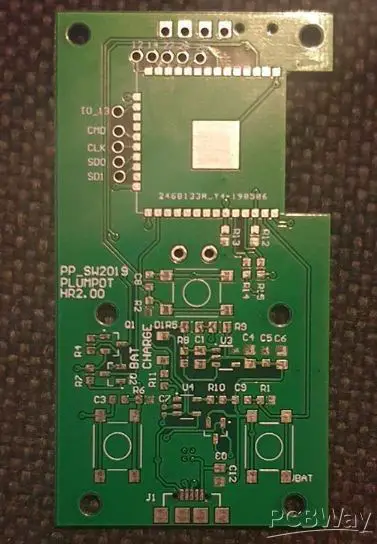

El PCB recibido de PCBWay se parece al diseño del software.

3 nuevas ideas de proyectos ESP32 en placas PCB personalizadas
PCB recibida de PCBWay

Componentes necesarios

Tablero ESP32
Circuito de carga de la batería
Circuito regulador de voltaje
pantalla OLED
Placa PCB de PCBWay

** Para saber más sobre el proyecto anterior, haga clic en el enlace a continuación,
Reloj inteligente
