¿Alguna vez te has preguntado cómo puedes construir una puerta lógica sin necesidad de utilizar un transistor? Si eres un apasionado de la electrónica o simplemente quieres explorar nuevas formas de entender los circuitos, este artículo es para ti. A través de un enfoque ingenioso y creativo, te mostraremos cómo puedes utilizar componentes alternativos en una placa de pruebas para crear una puerta funcional. Prepárate para descubrir un mundo lleno de posibilidades mientras desafiamos los límites de la electrónica convencional y damos vida a una idea innovadora. ¡Empecemos esta fascinante aventura!
«¿Buscas una solución creativa para tu proyecto electrónico? ¡No necesitas complicarte con transistores en una placa de pruebas! En este artículo te enseñaremos cómo fabricar una puerta sin utilizar un solo transistor. Descubre una alternativa sencilla y efectiva para lograr tus objetivos. ¡Sigue leyendo y sorpréndete!»
Estoy seguro de que debe estar familiarizado con una puerta NOT, su tabla de verdad, símbolo lógico y esta funcionando. Pero, ¿sabe que puede construir su propia puerta NOT en Breadboard? Entonces, en esta publicación, aprenderá cómo hacer una puerta NOT usando un transistor en una placa de pruebas.
** Leer artículo similar: Y puerta usando diodos
¿Qué es una puerta NOTGate?
Símbolo>
La puerta NOT es una puerta lógica y se llama así porque NOT significa «Opuesto». Solo hay una entrada y una salida en una puerta NOT. Entonces, cuando la entrada es 0, la salida es 1 y cuando la entrada es 1, la salida es 0.
También puedes mirar el video a continuación para una referencia rápida:
[arve url=”https://youtu.be/-nweOuiTE7U” maxwidth=”555″ aspect_ratio=”4:3″ /]
Mesa de la verdad:
Tabla>
Componentes requeridos:
1. Transistor BC547X2
2. Resistencia de 1k, 100 ohmios
3.LED
4. Batería de 9 voltios
5. Cables de conexión

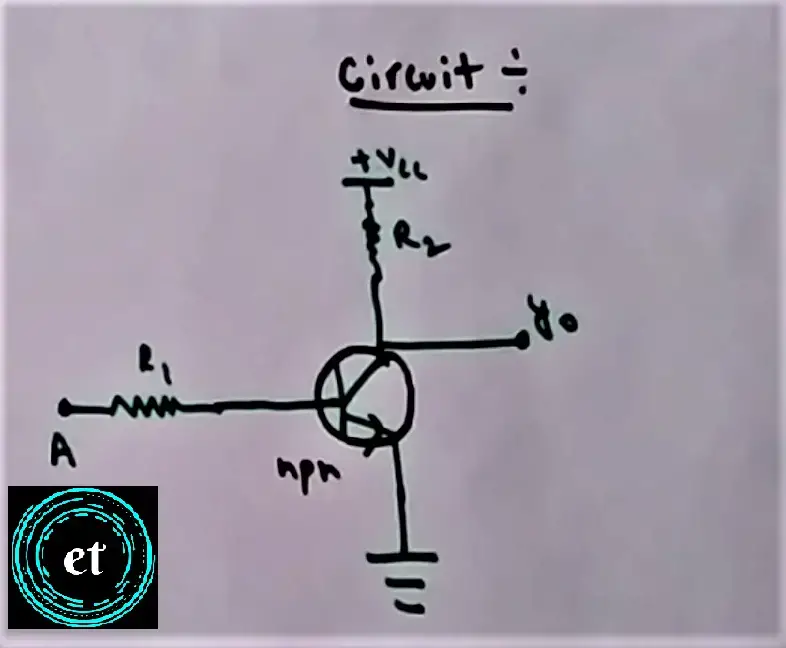

ESQUEMÁTICO:
NO>
Este es el circuito que vamos a construir en Breadboard.
1. El colector va al terminal +ve de la batería a través de una resistencia de 1k
2. Las entradas lógicas se dan a la base del transistor a través de una resistencia de 100 ohmios.
3. El emisor va a tierra, es decir, el terminal -ve de la batería.
4. Indicador de salida, es decir, el LED está conectado entre el colector y el emisor (tierra).
5. Tierra-Terminal negativo de la batería.
LABORAL:
El transistor BC547 actúa como un interruptor en este circuito. Siempre que haya algún voltaje de umbral en la base, el transistor actúa como un interruptor cerrado del colector al emisor. Y siempre que no haya o haya menos voltaje que el voltaje de umbral en la base, actúa como un circuito abierto desde el colector hasta el emisor.
**del circuito diagrama
CASO 1: Entrada A=0
En este caso, no hay voltaje en la base del transistor. Entonces actúa como un interruptor abierto de colector a emisor, es decir, resistencia infinita entre colector y emisor. Y debido a esto, no hay flujo de corriente del colector a Tierra. Todo el flujo de corriente desde la resistencia al LED y luego a tierra, es decir, a través del camino de resistencia mínima. Por lo tanto, el LED se enciende, es decir, 1 en la salida.
CASO 2: Entrada A=1
En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde la resistencia al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.
** Por lo tanto, obtenemos 0 (el LED está apagado) en la salida cuando la entrada es 1 y 1 (el LED está ENCENDIDO) en la salida cuando la entrada es 0.

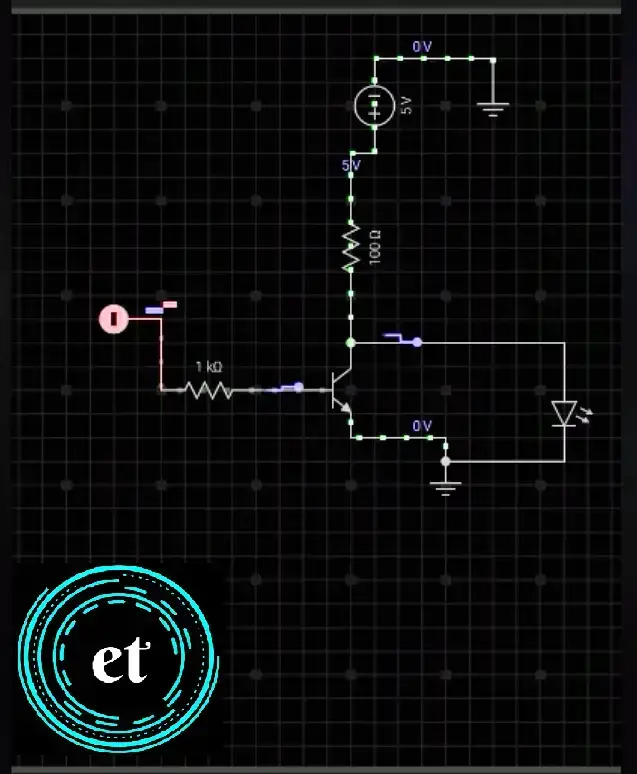

Simulación:
Nota: Antes de construir el circuito en un protoboardprimero se simula en “cada circuitoaplicación. Puedes descargar la aplicación desde aquí.
** El circuito es exactamente similar al que se da arriba.
NO>
** Diapositivas
CASO 1: Entrada A=1, Salida=0 (LED está APAGADO)
CASO 2: Entrada A=0, Salida=1 (LED encendido)
(1).>
(2).>
¡Hagámoslo!

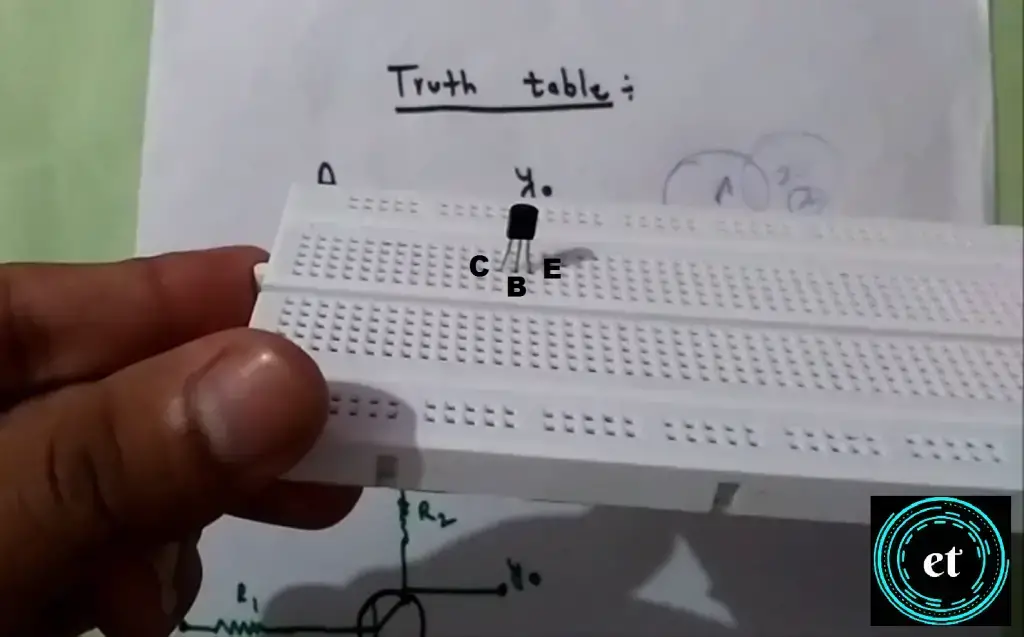

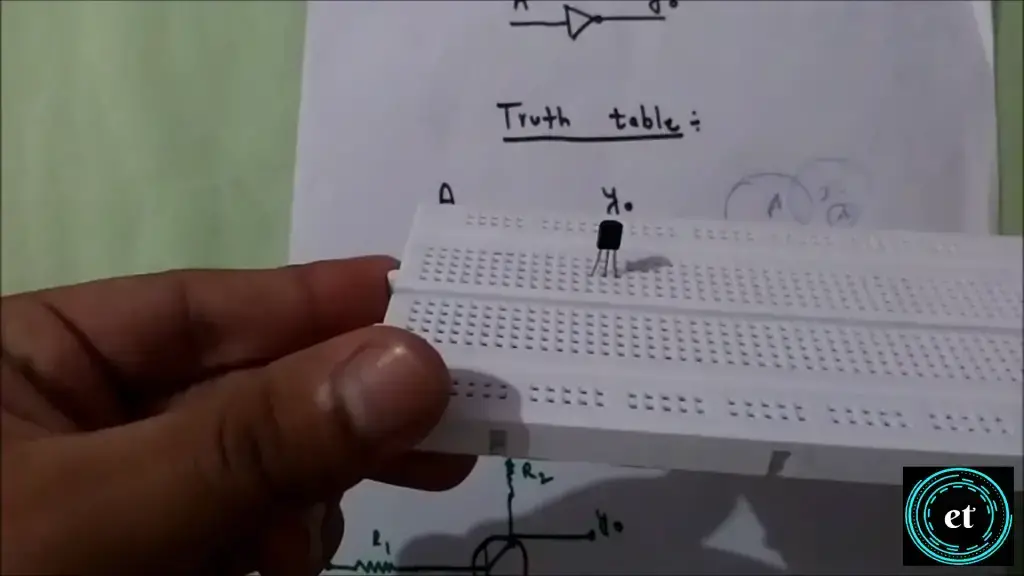

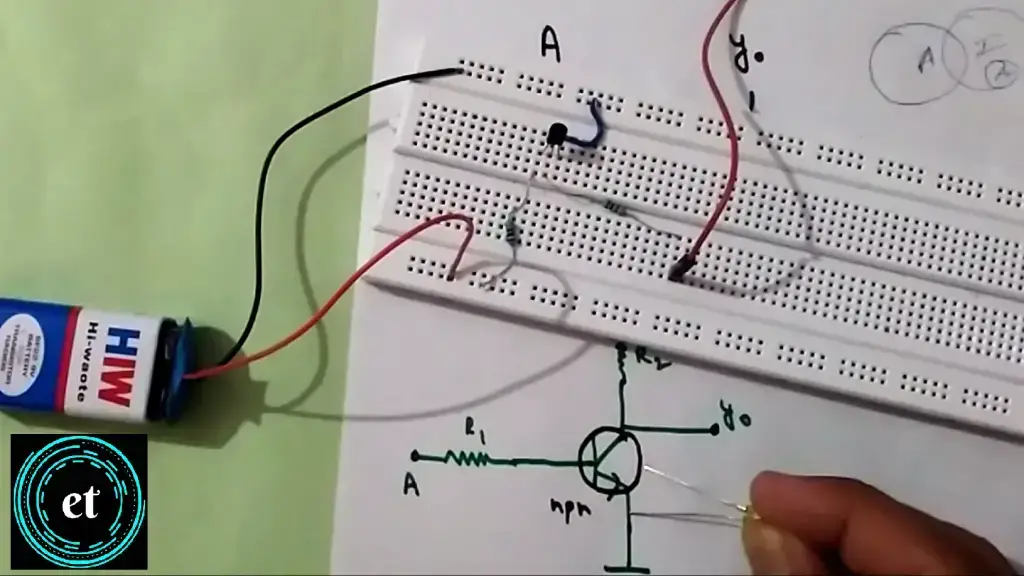

1. Coloque el transistor en la placa de prueba como se muestra en la figura a continuación. Terminales de transistores de izquierda a derecha: COLECTOR, BASE, EMISOR.
**Diapositivas
>
>
>

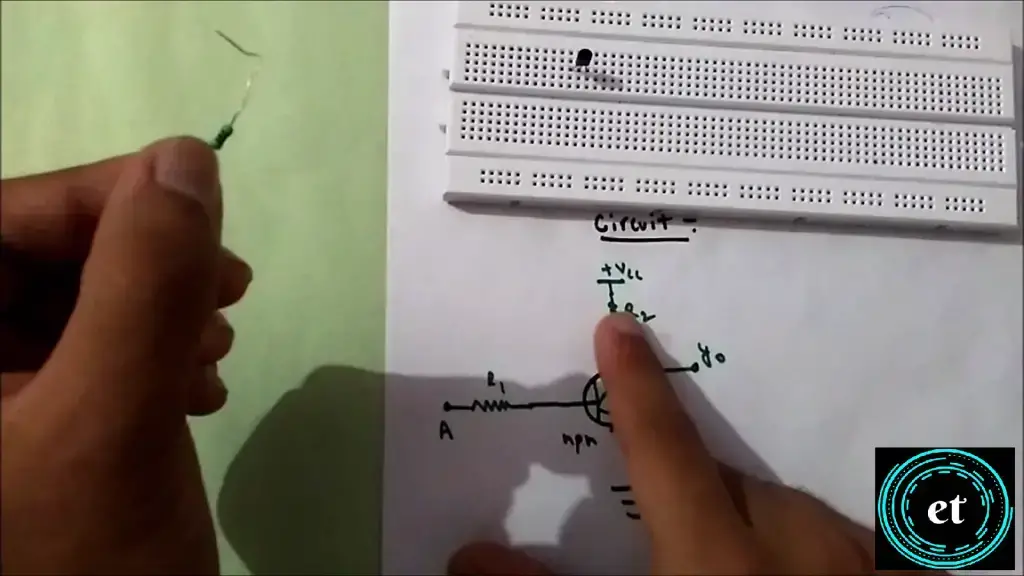

2. Conecte la resistencia de 100 ohmios del colector al terminal +ve de la batería como se muestra a continuación:
**Diapositivas
(1)>
(2)>
3. Ahora conecte la resistencia de 1k desde la base del transistor a la lógica de entrada.
(1)>
(2)>
4. Ahora conecte el cable puente en la entrada.
>>
5. Conecte el emisor a tierra, es decir, el terminal -ve de la batería:
(1)>
(2)>
6. Conecte los terminales de la batería de 9v como se muestra a continuación:
>>

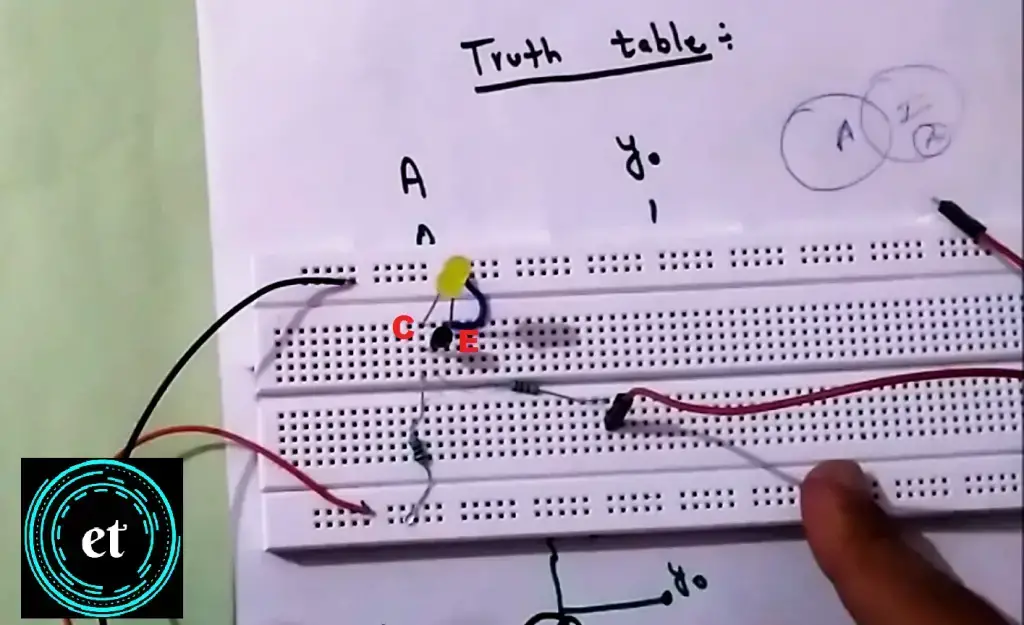

7. Ahora conecte el LED del colector (pata más larga) al emisor (pata más corta).
**Diapositivas
(1)>
(2)>

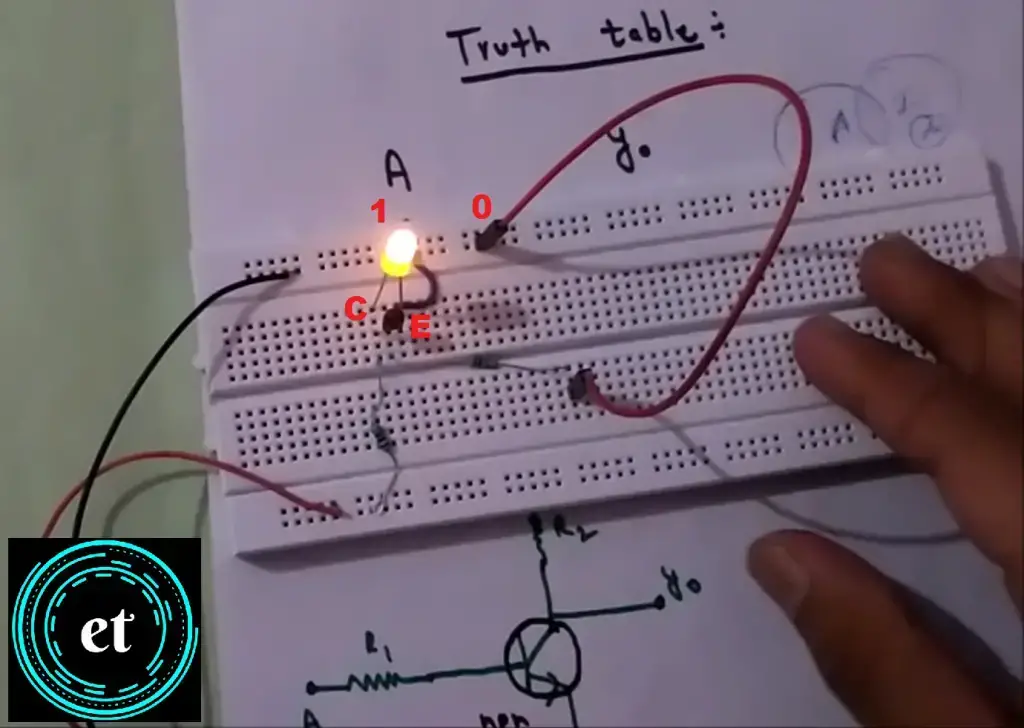

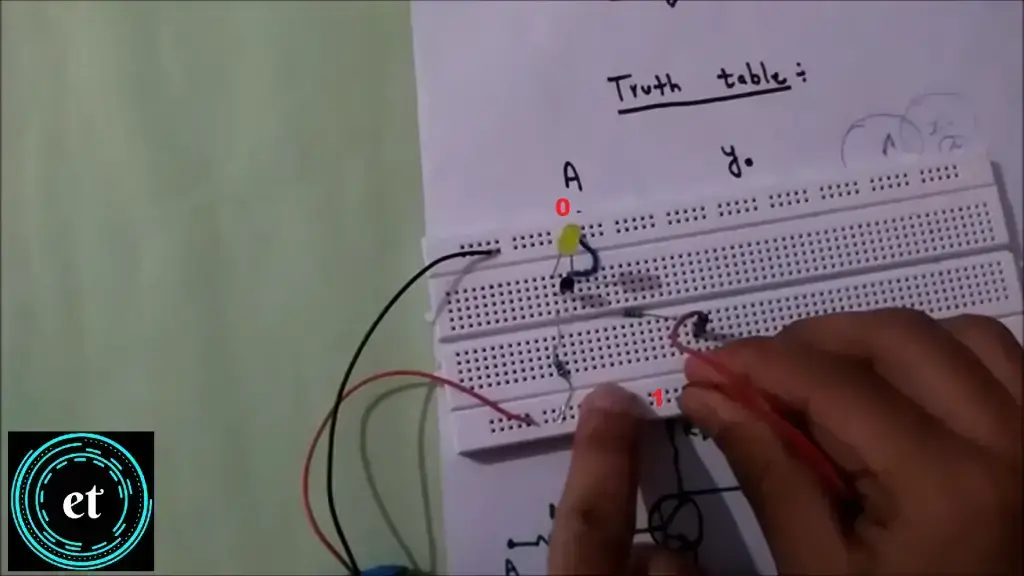

CASO 1: Entrada A=0, Salida=1 (LED encendido)
SALIDA>
SALIDA>
En este caso, no hay voltaje en la base del transistor. Entonces actúa como un interruptor abierto de colector a emisor, es decir, resistencia infinita entre colector y emisor. Y debido a esto, no hay flujo de corriente del colector a Tierra. Todo el flujo de corriente desde la resistencia al LED y luego a tierra, es decir, a través del camino de resistencia mínima. Por lo tanto, el LED se enciende, es decir, 1 en la salida.

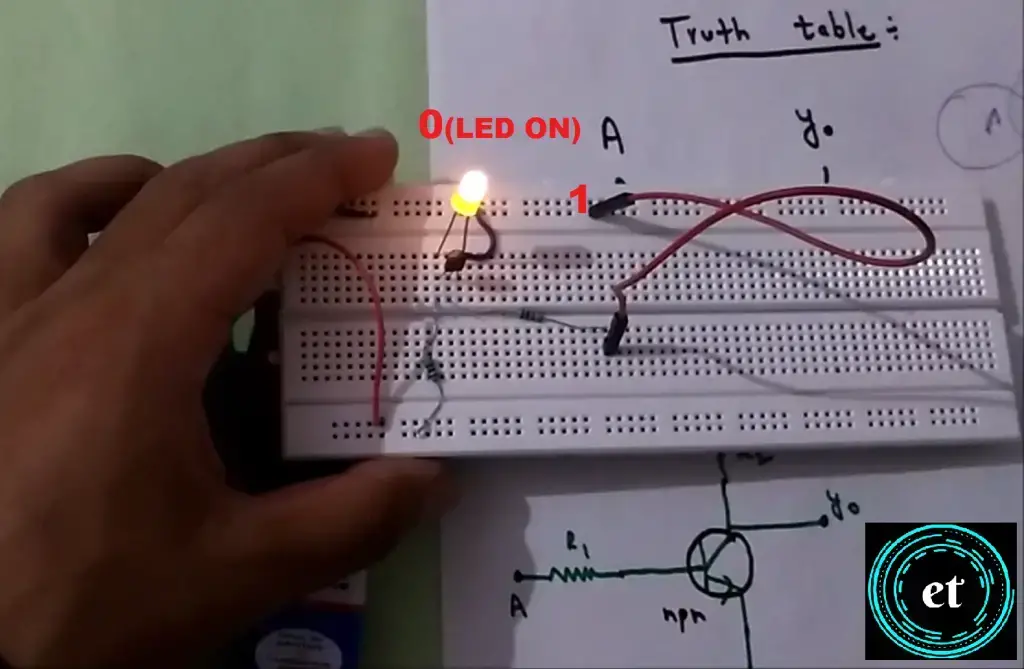

CASO 2: Entrada A=1, Salida=0 (LED está APAGADO)
SALIDA>
SALIDA>
En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde la resistencia al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.
** Por lo tanto, obtenemos 0 (el LED está apagado) en la salida cuando la entrada es 1 y 1 (el LED está ENCENDIDO) en la salida cuando la entrada es 0.
También puedes mirar el video a continuación para una referencia rápida:
[arve url=”https://youtu.be/-nweOuiTE7U” maxwidth=”555″ aspect_ratio=”4:3″ /]
Preguntas frecuentes sobre cómo hacer una puerta sin usar un transistor en una placa de pruebas
Preguntas frecuentes sobre cómo hacer una puerta sin usar un transistor en una placa de pruebas
1. ¿Es posible crear una puerta sin usar un transistor en una placa de pruebas?
Sí, es posible crear una puerta lógica sin utilizar un transistor en una placa de pruebas. Aunque los transistores son componentes esenciales para la mayoría de las puertas lógicas, existen otros métodos y componentes que se pueden utilizar para lograr el mismo resultado.
2. ¿Cuáles son las alternativas a los transistores para crear puertas lógicas?
Existen diferentes alternativas a los transistores para crear puertas lógicas, tales como el uso de relés electromecánicos, amplificadores operacionales y compuertas lógicas implementadas en circuitos integrados específicos.
3. ¿Cuál es la diferencia entre utilizar un transistor y otras alternativas?
La diferencia principal radica en la complejidad y el rendimiento de los circuitos. Los transistores son componentes electrónicos que permiten un control preciso de la señal, lo que da lugar a una mayor eficiencia y velocidad en los circuitos lógicos. Las alternativas mencionadas son viables, pero pueden requerir más componentes y ser menos eficientes en términos de velocidad y consumo de energía.
4. ¿Cómo puedo implementar una puerta sin usar un transistor?
Hay varias maneras de implementar una puerta sin utilizar transistores. Una opción es utilizar relés electromecánicos, los cuales pueden controlar el flujo de corriente y funcionar como interruptores controlados eléctricamente. También se puede utilizar amplificadores operacionales para realizar operaciones lógicas básicas, como las compuertas OR, AND y NOT. Por último, es posible utilizar circuitos integrados específicos que contienen compuertas lógicas ya implementadas.
5. ¿Cuáles son los beneficios de utilizar transistores en la creación de puertas lógicas?
Los transistores ofrecen varios beneficios en la creación de puertas lógicas, incluyendo su tamaño reducido, su alta eficiencia energética y su rápida conmutación. Además, los transistores permiten una mayor integración de componentes en circuitos más complejos, lo que resulta en un mejor rendimiento general del sistema.
6. ¿Dónde puedo obtener más información sobre la creación de puertas sin usar transistores?
Puedes obtener más información sobre la creación de puertas sin usar transistores en el artículo sobre «Circuitos lógicos sin transistores» en la página de Wikipedia.
Cómo Hacer una Puerta NOT Usando un Transistor en una Placa de Pruebas
¿Alguna vez te has preguntado cómo construir una puerta lógica sin usar componentes complejos? Este artículo te enseñará a crear una puerta NOT utilizando un transistor en una placa de pruebas, de manera sencilla y educativa.
¿Qué es una Puerta NOT?
Una puerta NOT, también conocida como inversor, es un componente lógico que transforma una entrada en su opuesto. Es decir, si la entrada es 0, la salida será 1, y viceversa.
Tabla de Verdad de la Puerta NOT
| Entrada | Salida |
|---|---|
| 0 | 1 |
| 1 | 0 |
Componentes Necesarios
- Transistor BC547 (x2)
- Resistencia de 1k ohmios
- Resistencia de 100 ohmios
- LED
- Batería de 9 voltios
- Cables de conexión
Diagrama del Circuito
Montaje del Circuito en la Placa de Pruebas
- Coloca el transistor en la placa de pruebas de forma que los terminales queden como sigue: colector, base, emisor.
- Conecta la resistencia de 100 ohmios desde el colector al terminal positivo de la batería.
- Conecta la resistencia de 1k ohmios desde la base del transistor a la entrada lógica.
- Conecta el emisor a tierra, es decir, al terminal negativo de la batería.
- Conecta el LED entre el colector y el emisor de manera que el ánodo del LED esté conectado al colector y el cátodo a la tierra.
Funcionamiento del Circuito
El transistor BC547 actúa como un interruptor. Dependiendo del voltaje aplicado a la base, el transistor se abrirá o cerrará, permitiendo que la corriente fluya a través del LED.
Casos de Prueba
A continuación se muestran dos escenarios comunes:
Caso 1: Entrada A = 0
Cuando la entrada es 0, el transistor se comporta como un interruptor abierto, el LED se encenderá, mostrando una salida de 1.
Caso 2: Entrada A = 1
Con una entrada de 1, el transistor se cierra, el LED se apagará, y la salida será 0.
Simulación del Circuito
Antes de realizar el montaje físico, es recomendable simular el circuito usando software especializado como «EveryCircuit» o «Tinkercad». Esto puede ayudarte a evitar errores antes de trabajar en la placa de pruebas.
Exploración Creativa
Si bien hemos utilizado un transistor para este experimento, existen otros componentes como diodos y resistencias que pueden ser explorados para construir puertas lógicas. Se fomenta la creatividad y experimentación en el área de la electrónica.
Preguntas Frecuentes
¿Es posible crear una puerta NOT sin usar un transistor?
Sí, es posible crear puertas lógicas utilizando diferentes componentes. Por ejemplo, puedes usar diodos para fabricar ciertas configuraciones lógicas, aunque no siempre replican las funciones de una puerta NOT con la misma efectividad.
¿Qué aplicaciones tienen las puertas NOT en la electrónica?
Las puertas NOT son fundamentales en la construcción de circuitos digitales. Se utilizan en casi todos los dispositivos electrónicos, desde computadoras hasta sistemas de control automático.
¿Dónde puedo aprender más sobre circuitos lógicos?
Existen numerosos recursos en línea, incluyendo tutoriales, foros y plataformas educativas que ofrecen cursos sobre electrónica y diseño de circuitos lógicos. Un buen inicio sería visitar Conclusiones
