Los diodos son componentes esenciales en el mundo de la electrónica, actuando como puertas unidireccionales que permiten el flujo de corriente en una sola dirección. Sin embargo, dentro de este fascinante universo, existen diferentes tipos de diodos, cada uno con propiedades y aplicaciones únicas. En este artículo, exploraremos la intrigante diferencia entre un diodo rectificador normal y un diodo Schottky. Desde sus estructuras internas hasta sus características eléctricas, descubriremos cómo estas pequeñas maravillas de la ingeniería pueden influir en el rendimiento de circuitos y dispositivos electrónicos. ¡Acompáñanos en este viaje por el mundo de los diodos y desentrañemos juntos sus secretos!
¿Te preguntas cuál es la diferencia entre un diodo rectificador normal y un diodo Schottky? ¡No busques más! En este artÃculo descubrirás las caracterÃsticas y usos únicos de cada uno de estos componentes electrónicos. ¡Sigue leyendo para ampliar tus conocimientos en el mundo de la electrónica!
Un diodo es un dispositivo o componente pasivo que permite el flujo de corriente en una sola dirección mientras bloquea el flujo de corriente completamente en la otra dirección. Pero dado que hay tantos tipos de diodos, ¿cómo diferenciarlos y, lo que es más importante, cuál usar según sus requisitos en nuestro circuito? Entonces, en esta publicación, he tratado de darle una idea de la âDiferencia entre un diodo rectificador normal y un diodo Schottkyâ
Antes de saltar a los conceptos básicos de un rectificador o diodo Schottky, veamos algunas de las caracterÃsticas básicas de los diodos.

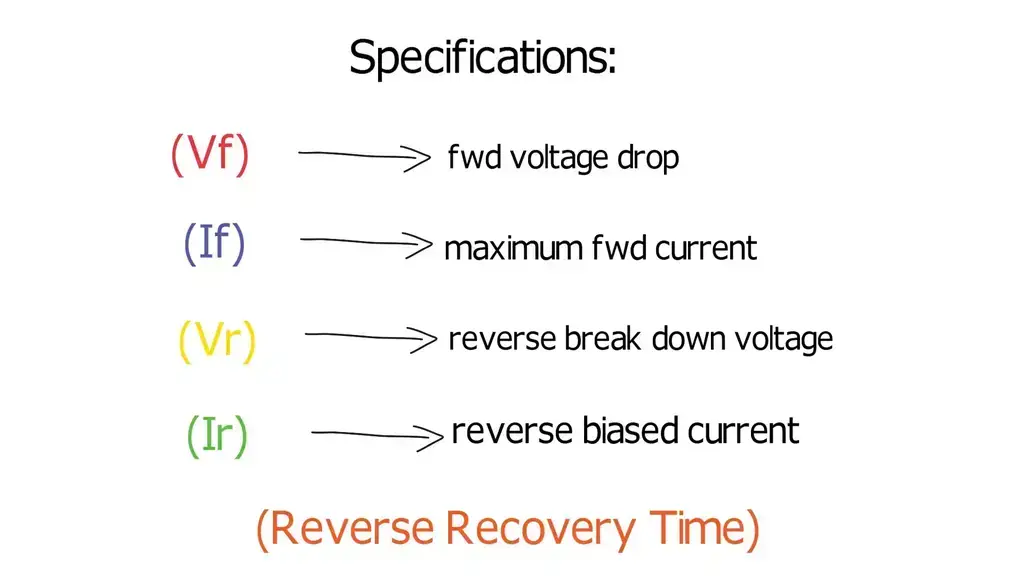

CaracterÃsticas básicas de un diodo:-
CaracterÃsticas>
Propiedad del diodo
Definición
VF
Indica el CaÃda de tensión directa cuando la corriente fluye de la terminal P a la N del diodo.
IF
Es el corriente máxima de avance un diodo puede manejar
VR
Es el tensión de ruptura inversa cuando la corriente fluye de la terminal N a la P.
IR
La cantidad de corriente que fluye cuando un diodo tiene polarización inversa.
tRR
Cuando un diodo se apaga repentinamente, la corriente de avance que fluye a través del diodo tarda una pequeña cantidad de tiempo en extinguirse y este tiempo se llama Tiempo de recuperación inversa.
¿Qué es un diodo rectificador?

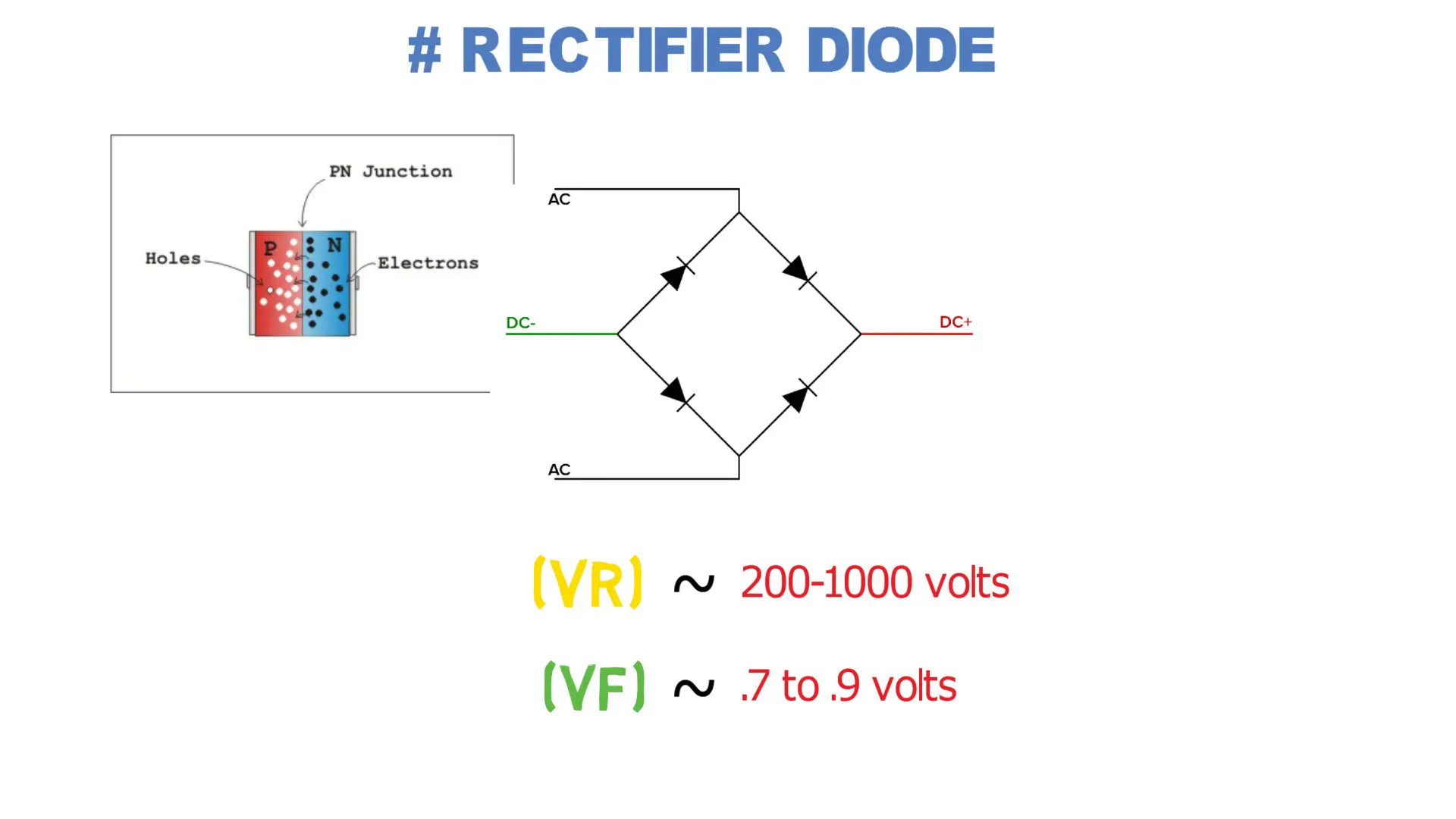

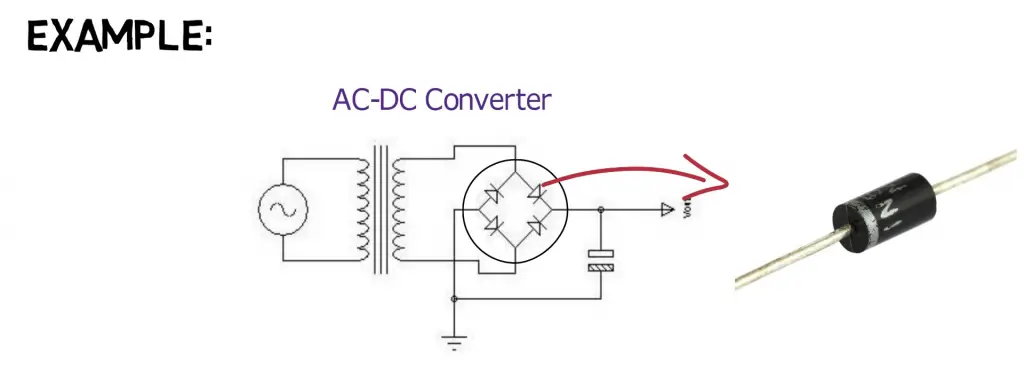

- Un diodo rectificador es el diodo de unión pn más simple, utilizado principalmente para fines de rectificación en un rectificador de medio puente y puente completo. Y eso es porqueuso de su alto cortocircuitotÃpicamente de la orden de 200 a 1000 voltios lo cual es obvio.
- La caÃda de tensión directa (Vf) de un diodo rectificador está entre 0,7 y 0,9 voltios.
Diodos>
Diodo>
Diodo Schottky

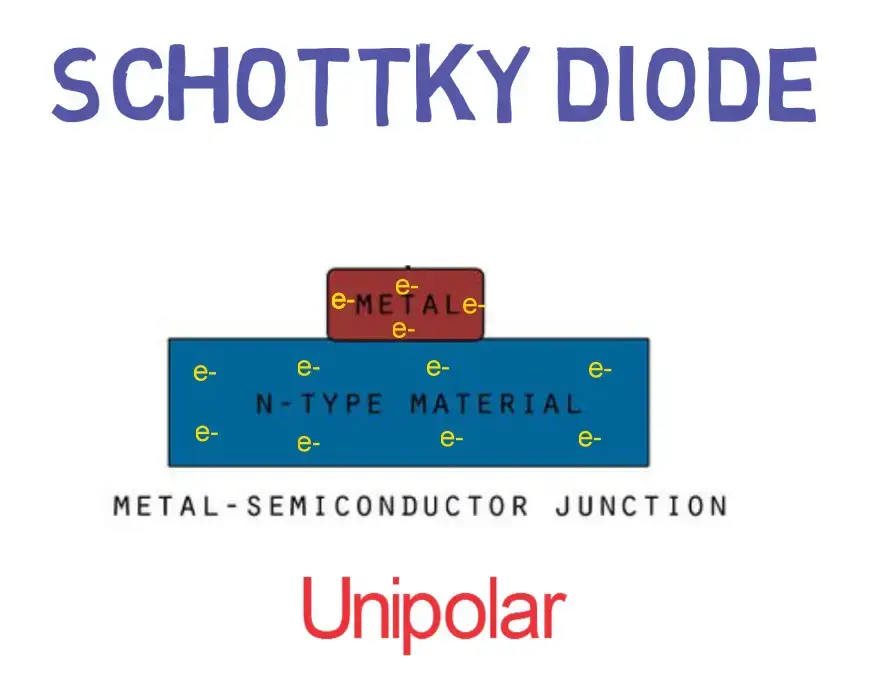

- A diferencia de un diodo rectificador simple (1N4007), la unión del diodo Schottky es entre un semiconductor de tipo n y una placa de metal.
- Diodo Schottky, también conocido como diodo de barrera se utiliza principalmente en circuitos de bajo voltaje porque la caÃda de voltaje directo del diodo Schottky (Vf) es menor que la de un diodo rectificador. La caÃda de tensión directa de un diodo Schottky suele estar en el rango de 0,25 a 0,5 V, mientras que la VF de un diodo rectificador es de alrededor de 0,7 voltios.
- Digamos que está trabajando con un circuito de bajo voltaje (digamos 3v) y se está utilizando un diodo en ese circuito. En este caso, es mejor usar un diodo Schottky porque habrÃa menos caÃda de voltaje a través de él. Y quedará suficiente voltaje para su uso posterior.
El>
Un>TIEMPO DE RECUPERACIÃN:

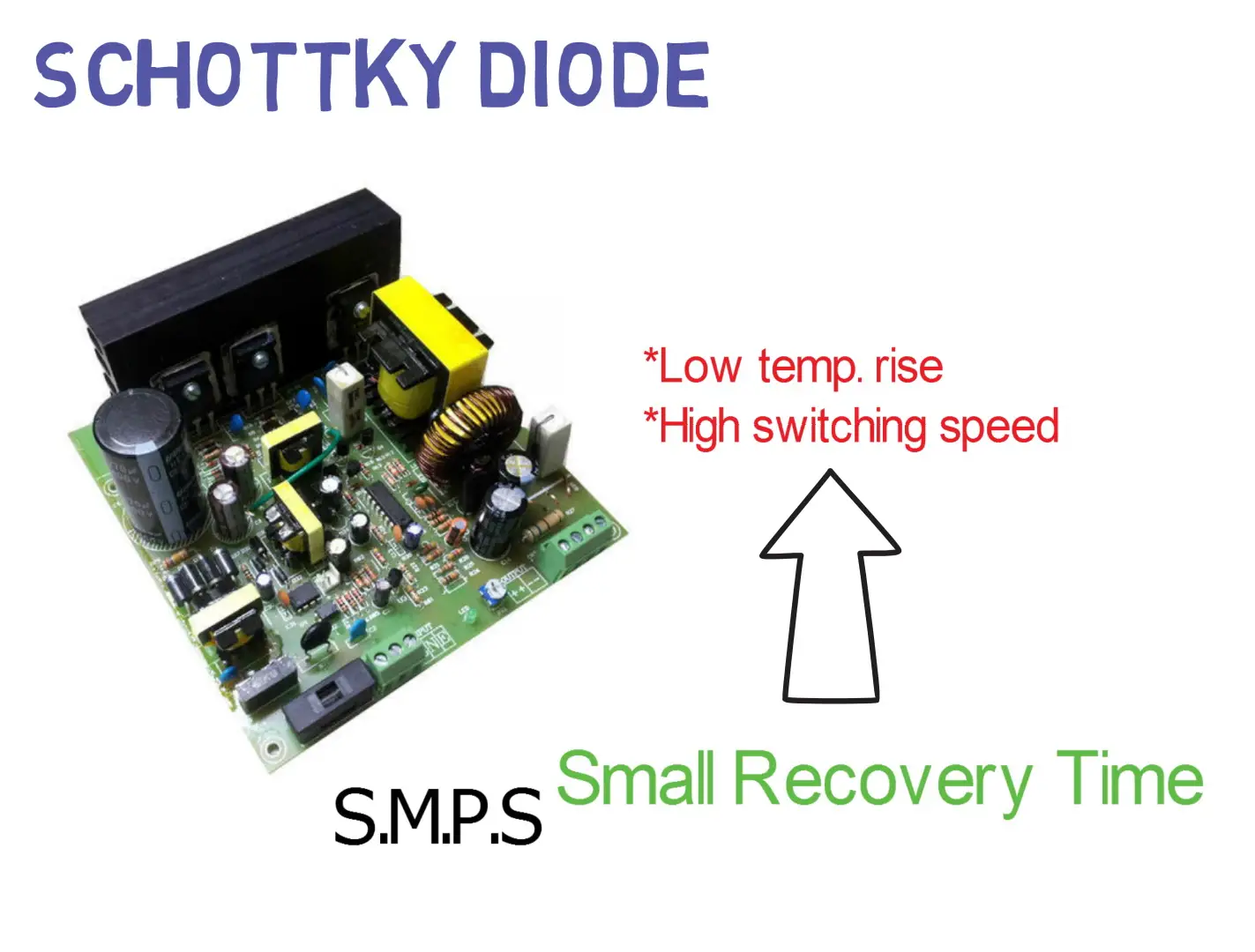

Cuando un diodo se apaga repentinamente, la corriente de avance que fluye a través del diodo tarda una pequeña cantidad de tiempo en extinguirse y este tiempo se llama Tiempo de recuperación inversa. en comparación con un diodo normal, el tiempo de recuperación inversa de los diodos Schottky es mucho más pequeño, lo que lo hace adecuado para su uso en circuitos de conmutación rápida.
Desventajas de un diodo Schottky:

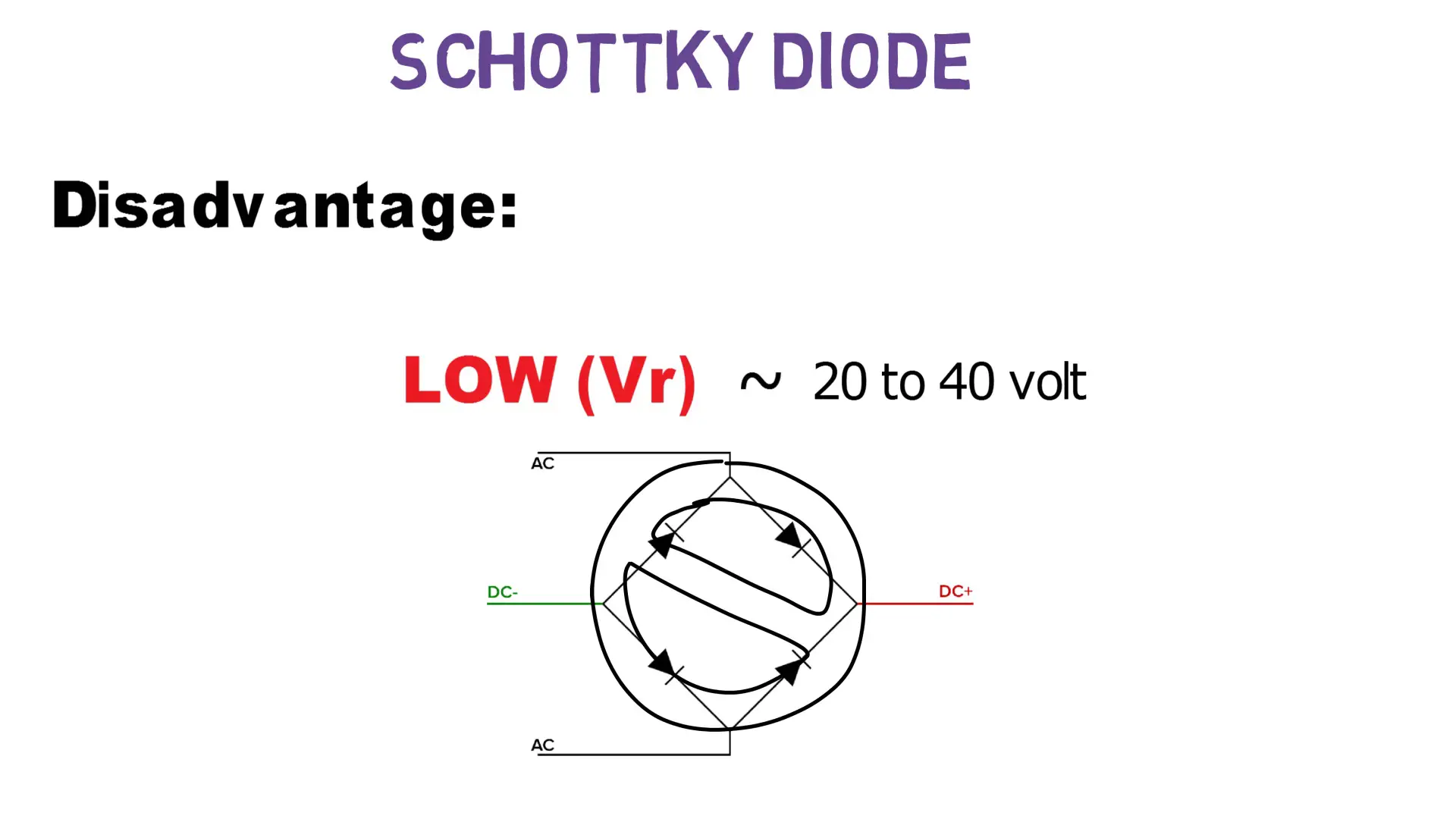

- Ahora, la desventaja de Schottky es su bajo voltaje de ruptura (20v a 40v), lo que lo hace inadecuado para un circuito rectificador.
Una>
Aplicación de un diodo Schottky:
- Como ejemplo, digamos que estamos diseñando un convertidor reductor. Dado que Mosfet en un convertidor reductor cambia con una frecuencia muy alta, el diodo en este circuito debe tener una alta velocidad de conmutación. Por lo tanto, el diodo Schottky es una opción óptima aquÃ.
Y terminando con la aplicación anterior, ahora conoce todas las diferencias básicas entre Schottky y el diodo rectificador.
Diferencia entre un diodo rectificador normal y un diodo Schottky
Diferencia entre un diodo rectificador normal y un diodo Schottky
Los diodos rectificadores y los diodos Schottky son dos tipos populares de diodos utilizados en distintas aplicaciones electrónicas. Aunque ambos son dispositivos de estado sólido y tienen ciertos aspectos en común, también existen diferencias significativas que los distinguen entre sÃ.
1. ¿Qué es un diodo rectificador normal?
Un diodo rectificador normal es un diodo semiconductor de unión PN utilizado para convertir corriente alterna en corriente continua. Este tipo de diodo permite el flujo de corriente en una sola dirección y bloquea el flujo en la dirección opuesta. Los diodos rectificadores normales son ampliamente utilizados en fuentes de alimentación, rectificadores de señales y circuitos de protección.
2. ¿Qué es un diodo Schottky?
Un diodo Schottky también es un semiconductor de unión PN, pero a diferencia de los diodos rectificadores normales, utiliza una unión metálico-semiconductor en lugar de una unión PN. Esta unión metálico-semiconductor reduce la caÃda de tensión directa y la capacitancia del diodo, lo que lo hace ideal para aplicaciones de alta frecuencia y baja tensión.
3. ¿Cuál es la principal diferencia entre un diodo rectificador normal y un diodo Schottky?
La principal diferencia entre un diodo rectificador normal y un diodo Schottky radica en la caÃda de tensión directa. Mientras que un diodo rectificador normal tiene una caÃda de tensión directa tÃpica de 0.6 a 0.7 voltios, un diodo Schottky tiene una caÃda de tensión directa mucho más baja, tÃpicamente de 0.2 a 0.4 voltios.
Esta diferencia en la caÃda de tensión directa del diodo Schottky permite una menor pérdida de energÃa y una mayor eficiencia en aplicaciones donde se requiere una baja caÃda de tensión, como en alimentación de dispositivos electrónicos o en circuitos de alta velocidad.
4. ¿Cuáles son algunas aplicaciones tÃpicas de los diodos rectificadores normales y los diodos Schottky?
Los diodos rectificadores normales son ampliamente utilizados en fuentes de alimentación, rectificadores de señales, inversores y circuitos de protección contra polaridad inversa.
Por otro lado, los diodos Schottky son frecuentemente utilizados en aplicaciones de alta frecuencia y baja tensión, como en circuitos rectificadores de alta velocidad, multiplexores, demultiplexores y en la protección de componentes contra sobretensión.
5. ¿Dónde puedo encontrar más información sobre los diodos rectificadores normales y los diodos Schottky?
Si deseas obtener más información sobre los diodos rectificadores normales y los diodos Schottky, puedes visitar los siguientes enlaces:
Estos enlaces proporcionan información detallada sobre la estructura, el funcionamiento y las aplicaciones de ambos tipos de diodos.
Diferencia entre un Diodo Rectificador Normal y un Diodo Schottky
Los diodos son componentes esenciales en el mundo de la electrónica, actuando como puertas unidireccionales que permiten el flujo de corriente en una sola dirección. Sin embargo, dentro de este fascinante universo, existen diferentes tipos de diodos, cada uno con propiedades y aplicaciones únicas. En este artículo, exploraremos las intrigantes diferencias entre un diodo rectificador normal y un diodo Schottky. Desde sus estructuras internas hasta sus características eléctricas, descubriremos cómo estas pequeñas maravillas de la ingeniería pueden influir en el rendimiento de circuitos y dispositivos electrónicos.
¿Qué es un Diodo Rectificador Normal?
Un diodo rectificador normal es un semiconductor de unión P-N. Su principal función es convertir corriente alterna (CA) en corriente continua (CC). Este tipo de diodo permite que la corriente fluya en una sola dirección, bloqueando el flujo en la dirección opuesta. La caída de tensión directa (VF) típica de un diodo rectificador normal es de aproximadamente 0.7 a 0.9 voltios.
- Aplicaciones: Se utilizan comúnmente en fuentes de alimentación y circuitos rectificadores.
- Tensión de ruptura: Generalmente alta, de hasta 1000 voltios.
¿Qué es un Diodo Schottky?
El diodo Schottky, también conocido como diodo de barrera, se diferencia del diodo rectificador normal por su construcción, que consiste en una unión entre un semiconductor tipo N y un metal. Esto le confiere características eléctricas particulares. Su caída de tensión directa (VF) suele ser menor, alrededor de 0.25 a 0.5 voltios, lo que lo hace ideal para aplicaciones de bajo voltaje.
- Aplicaciones: Se utilizan en circuitos de conmutación rápida y fuentes de conmutación (SMPS).
- Tensión de ruptura: Generalmente más baja, de 20 a 40 voltios.
Diferencias Clave
- Caída de Tensión Directa: El diodo Schottky tiene una caída de tensión directa menor, lo cual es beneficioso en aplicaciones de bajo voltaje.
- Tensión de Ruptura: Los diodos Schottky tienen una tensión de ruptura más baja en comparación con los diodos rectificadores.
- Tiempo de Recuperación: Los diodos Schottky tienen un tiempo de recuperación inverso mucho menor, lo que los hace más adecuados para aplicaciones de alta frecuencia.
- Ruido: El diodo Schottky produce menos ruido en comparación con los diodos rectificadores, lo que es crucial en circuitos sensibles.
Usos Comunes
La elección entre un diodo rectificador normal y un diodo Schottky depende de la aplicación específica. Mientras que los diodos rectificadores son ideales para rectificadores en fuentes de poder, los diodos Schottky son preferidos en circuitos que requieren conmutación rápida y baja caída de voltaje.
Conclusión
aunque tanto los diodos rectificadores normales como los diodos Schottky sirven para dirigir el flujo de corriente, sus características eléctricas y aplicaciones son bastante distintas. Elegir el tipo correcto de diodo según las necesidades del circuito puede tener un impacto significativo en el rendimiento general del sistema.
Preguntas Frecuentes (FAQs)
1. ¿Cuándo debo usar un diodo Schottky en lugar de un diodo rectificador?
Deberías usar un diodo Schottky cuando necesites una baja caída de voltaje y un tiempo de recuperación rápido, especialmente en aplicaciones de alta frecuencia y de bajo voltaje. Por otro lado, los diodos rectificadores son ideales para aplicaciones donde se requiere una mayor tensión de ruptura.
2. ¿Los diodos Schottky son más eficientes que los diodos rectificadores?
Sí, los diodos Schottky son generalmente más eficientes en aplicaciones donde se requiere una baja caída de tensión. Esto se traduce en menos pérdidas de energía en comparación con los diodos rectificadores convencionales.
3. ¿Cuál es la principal desventaja de los diodos Schottky?
La principal desventaja de los diodos Schottky es su menor tensión de ruptura, lo que los limita en circuitos de alta tensión. También pueden ser más costosos que los diodos rectificadores comunes.
4. ¿Cómo afecta la caída de tensión directa al rendimiento del circuito?
La caída de tensión directa de un diodo afecta la cantidad de voltaje disponible en el circuito. Una caída de tensión más baja significa que se desperdicia menos energía, permitiendo un rendimiento más eficiente en aplicaciones sensibles al voltaje.
Para obtener más información sobre diodos y sus aplicaciones, puedes consultar fuentes externas como Unicrom y RS Online.
