Guía de MOSFET 2N7000: distribución de pines, especificaciones y equivalente
En el fascinante mundo de la electrónica, el 2N7000 se destaca como uno de los transistores MOSFET más utilizados y versátiles. Ya seas un aficionado al bricolaje o un ingeniero experimentado, entender la distribución de pines, sus especificaciones y los equivalentes disponibles es fundamental para sacar el máximo provecho a tus proyectos. En esta guía, desglosaremos todo lo que necesitas saber sobre el 2N7000: desde su funcionamiento básico hasta las aplicaciones prácticas que lo han consagrado como un referente en el diseño electrónico. ¡Acompáñanos en este recorrido y potencia tus habilidades en el apasionante ámbito de los semiconductores!
¿Estás buscando información sobre el MOSFET 2N7000? ¡No busques más! En esta guía te proporcionaremos todo lo que necesitas saber sobre la distribución de pines, especificaciones y equivalente de este componente electrónico. ¡Sigue leyendo para convertirte en un experto en el 2N7000!
2N7000 es un MOSFET de nivel lógico de canal N capaz de conmutar 60 V. Tener un clasificación máxima de corriente de drenaje de 200 mA(continuo), típico Resistencia de drenaje a fuente de 1,2 ohmiosy el Voltaje de umbral de puerta de 3 V(VDS = VGS, DI = 1 mA).
Este MOSFET es ideal para aplicaciones de conmutación de baja potencia como pequeñas lámparas, relés y motores.
Entra el MOSFET 2N7000 Paquete TO-92 y es Versión SMD (2N7002) está en paquete SOT-23 o TO-236. canal p BS520P es su contraparte.
Asignación de pines 2N7000

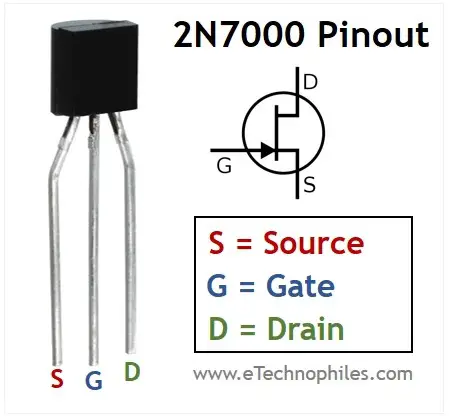

Al igual que cualquier otro Mosfet, el pinout 2N7000 tiene tres pines: Fuente, Puerta y Drenaje respectivamente de izquierda a derecha (lado plano con los cables apuntando hacia abajo).
Distribución>
Nombre del pin
Descripción
GRAMO
Puerta
Controla el MOSFET, utilizado para encenderlo y apagarlo.
D
Drenar
La corriente fluye a través del drenaje, generalmente conectada a una carga (canal P).
S
Fuente
La corriente sale del transistor a través del emisor, generalmente conectado a tierra (canal P).
Configuración de pines del transistor 2SC5200

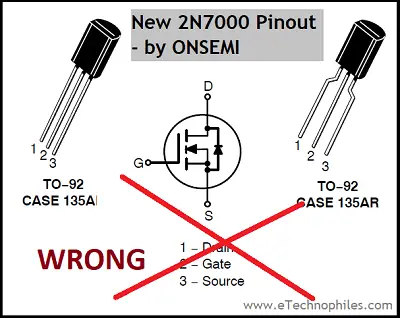

Note: ONSEMI recently released a new datasheet of 2N7000 in January 2022. But there is a mistake in its pinout section: The Drain and Source pins are swapped in this new datasheet. Whereas, the actual pinout is same as shown above: Pin 1 is Source and Pin 3 is Drain. This mistake is confirmed by one of the member of ONSemi’s technical support team.
ONSemi>
Nota: Hay una versión anterior de 2N7000, 2N7000G que ahora está obsoleta. El pinout de 2N7000G es diferente.
Especificaciones
A continuación se presentan las especificaciones técnicas de 2N7000 en forma tabular.
Característica
Valor
Tipo
Canal N
Paquete
TO-92
Tensión drenaje-fuente
60 V
Tensión puerta-fuente
± 20 V
Voltaje de umbral
3 V máx.
máx. Corriente de drenaje: continua
200mA
máx. Corriente de drenaje: pulsada
500mA
máx. Temperatura de la Unión
-55 °C a 150 °C
máx. RDS (ENCENDIDO) (VSG = 10 V, yoD = 500mA)
5 ohmios
máx. disipación de potencia
400 mW
Tabla de especificaciones 2N7000
MOSFET equivalente a 2N7000
BS1702N7002/NDS7002A (versión SMD), IRFZ44, IRF540N e IRF3205 son los MOSFET de canal N 2N7000 equivalentes.
Contraparte de canal P de 2N7000
El MOSFET de canal N BS520P es un par complementario de MOSFET de canal N 2N7000. (Leer más)
Características del MOSFET 2N7000
- Interruptor de señal pequeña controlado por voltaje
- 2N7000 es un MOSFET robusto y confiable
- Este MOSFET tiene una capacidad de corriente de alta saturación
- Este dispositivo está disponible en versiones libres de plomo y libre de halógenos
Aplicaciones/Usos del MOSFET 2N7000
- Para cargas de conmutación por debajo de 200 mA (continuas) y 500 mA pulsadas.
- Control de pequeños servomotores
- Como controladores de puerta MOSFET de potencia
- Aplicaciones de conmutación de baja potencia: lámparas pequeñas, motores y relés.
- En intermitentes y dimmers LED
Ficha de datos
Para descargar la hoja de datos del último MOSFET 2N7000 de ONSEMI, haga clic aquí.
Para descargar la hoja de datos de 2N7000 similares de otros fabricantes, haga clic aquí.
¿Dónde comprar Mosfet 2N7000?
Puede encontrar fácilmente este MOSFET en su tienda local de electrónica. Para compras en línea, recomendamos esta mejor oferta en Amazon:

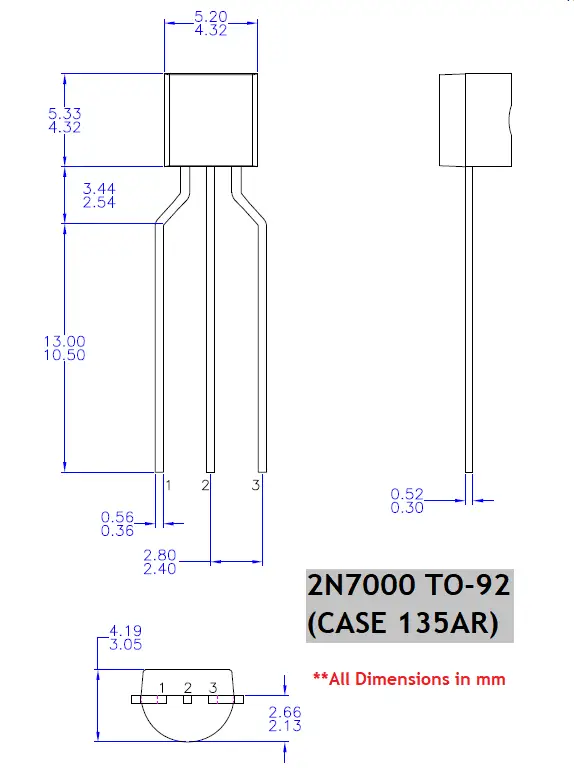

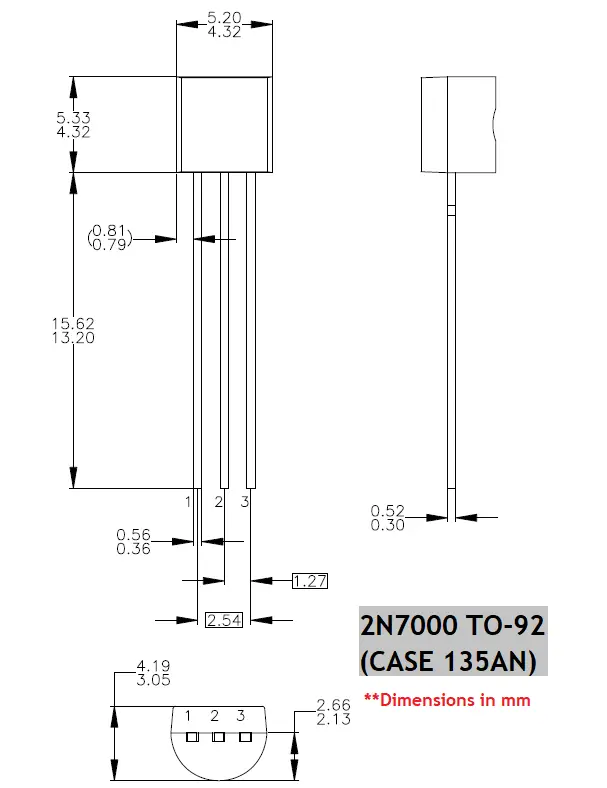

Dimensiones/modelo 2D
A continuación se muestra el modelo 2D de 2N7000 en paquete o caja T0-92. Todas las dimensiones como alto, ancho y largo se muestran en él.
2N7000>
Dimensiones>
Preguntas frecuentes
¿Qué tipo de MOSFET es 2N7000?
2N7000 es un MOSFET de mejora de canal N ideal para aplicaciones de conmutación de baja potencia como lámparas pequeñas, relés y motores. Los MOSFET están diseñados para funcionar en condiciones en las que se requieren velocidades de conmutación casi instantáneas. Estos requisitos de velocidad los hacen ideales para su uso en aplicaciones como fuentes de alimentación y convertidores.
¿Es 2N7000 un MOSFET de potencia?
No, 2N7000 no es un MOSFET de potencia debido a sus características de baja corriente/voltaje y paquete TO-92. Es equivalente a un transistor de conmutación pero con clasificaciones de potencia ligeramente más altas. MOSFET como FQP30N06L se llama MOSFET de potencia.
¿Es 2N7000 un MOSFET de nivel lógico?
Sí, 2N7000 es un MOSFET de nivel lógico debido a su bajo voltaje Gate Threshold de 3V (VSD = VSGID = 1mA). Lo que significa que puede encenderse completamente usando el nivel lógico (3.3V O 5V) de un microcontrolador.
Guía de MOSFET 2N7000: distribución de pines, especificaciones y equivalente
Guía de MOSFET 2N7000: distribución de pines, especificaciones y equivalente
Introducción
El MOSFET 2N7000 es un transistor de efecto de campo de óxido metálico que se utiliza comúnmente en aplicaciones electrónicas. Tener una comprensión adecuada de su distribución de pines, especificaciones y su equivalente es esencial para su correcto funcionamiento. En esta guía, responderemos a las preguntas más frecuentes sobre el MOSFET 2N7000.
Preguntas frecuentes
El MOSFET 2N7000 tiene tres pines principales:
- Drenaje (D): Este es el pin que se conecta al cable de alimentación principal.
- Fuente (S): Este es el pin que se conecta al cable de tierra o al cable de carga.
- Puerta (G): Este es el pin que controla la conductividad entre el drenaje y la fuente.
Puedes encontrar una imagen de la distribución de pines en es.wikipedia.org.
Las especificaciones del MOSFET 2N7000 son las siguientes:
- Tensión de drenaje-módulo de ruptura: 60 V
- Corriente de drenaje continua: 200 mA
- Resistencia de drenaje fuente (encendido): 5 Ω
- Capacitancia de compuerta total: 20 pF
Estas especificaciones son útiles para determinar si el MOSFET es adecuado para tu aplicación específica.
El MOSFET BS170 es un equivalente común del MOSFET 2N7000. Son muy similares en términos de especificaciones y funcionamiento.
Puedes obtener más información sobre el MOSFET BS170 en es.wikipedia.org.
Guía de MOSFET 2N7000: distribución de pines, especificaciones y equivalente
En el fascinante mundo de la electrónica, el 2N7000 se destaca como uno de los transistores MOSFET más utilizados y versátiles. Ya seas un aficionado al bricolaje o un ingeniero experimentado, entender la distribución de pines, sus especificaciones y los equivalentes disponibles es fundamental para sacar el máximo provecho a tus proyectos.
¿Qué es el 2N7000?
El 2N7000 es un MOSFET de canal N capaz de manejar hasta 60 V y tiene una corriente de drenaje máxima continua de 200 mA. Este transistor es ideal para aplicaciones de conmutación de baja potencia como pequeñas lámparas, relés y motores.
Distribución de Pines del 2N7000
La distribución de pines del MOSFET 2N7000 se compone de tres pines, organizados de la siguiente manera:
| Nombre del Pin | Descripción |
|---|---|
| S – Fuente | La corriente sale del transistor, generalmente conectado a tierra. |
| D – Drenaje | La corriente fluye a través del drenaje, generalmente conectada a una carga. |
| G – Puerta | Controla el MOSFET, utilizado para encenderlo y apagarlo. |
Nota: Asegúrate de verificar la configuración de pines en la hoja de datos del fabricante, ya que podrían existir discrepancias en versiones más recientes del componente.
Especificaciones del 2N7000
A continuación, se detallan las especificaciones técnicas más relevantes del MOSFET 2N7000:
| Característica | Valor |
|---|---|
| Tipo | Canal N |
| Paquete | TO-92 |
| Tensión drenaje-fuente | 60 V |
| Tensión puerta-fuente | ±20 V |
| Voltaje de umbral | 3 V máx. |
| Corriente drenaje máxima continua | 200 mA |
| Corriente drenaje máxima pulsada | 500 mA |
| Temperatura de unión máxima | -55 °C a 150 °C |
| RDS (on) | 2.5 ohmios |
| Potencia máxima disipada | 400 mW |
Equivalentes del MOSFET 2N7000
Algunos de los MOSFET que son considerados como equivalentes al 2N7000 incluyen:
- 2N7002 (versión SMD)
- IRFZ44
- IRF540N
- BS170
La contraparte de canal P del 2N7000 es el BS250P que lo complementa.
Aplicaciones del MOSFET 2N7000
Este dispositivo es popular en aplicaciones como:
- Control de pequeños servomotores.
- Conmutación de cargas de hasta 200 mA (continuo) y 500 mA (pulsado).
- Controladores de puerta MOSFET de potencia.
- Aplicaciones de conmutación de baja potencia, incluyendo lámparas y relés.
- Control de iluminación LED mediante dimmers.
Preguntas Frecuentes (FAQs)
¿Qué tipo de MOSFET es 2N7000?
El 2N7000 es un MOSFET de mejora de canal N, ideal para aplicaciones de conmutación de baja potencia. Está diseñado para trabajar en condiciones donde se requieren altas velocidades de conmutación.
¿Es 2N7000 un MOSFET de potencia?
No, el 2N7000 no se clasifica como un MOSFET de potencia debido a sus límites en corriente y voltaje. Se utiliza en aplicaciones que requieren un manejo de señales pequeñas.
¿Es 2N7000 un MOSFET de nivel lógico?
Sí, el 2N7000 es un MOSFET de nivel lógico que permite su operación con voltajes de control bajos, facilitando su integración en circuitos digitales.
Conclusión
El 2N7000 es un componente esencial en el diseño electrónico moderno. Su versatilidad, junto con su amplia gama de aplicaciones, lo convierte en una opción preferida para entusiastas y profesionales. Para obtener más información y detalle sobre este transistor, puedes consultar recursos adicionales y hojas de datos de fabricantes como ON Semiconductor.
