¿Te has preguntado alguna vez cómo los motores de corriente continua pueden alcanzar un rendimiento excepcional y un control preciso? La clave está en el circuito de controlador de velocidad, un componente esencial que transforma la energía eléctrica en movimiento fluido. En este artículo, te presentamos los tres mejores circuitos de controlador de velocidad para motores de CC que utilizan PCBs personalizados. Descubre cómo estos diseños innovadores no solo optimizan la eficiencia, sino que también ofrecen flexibilidad y personalización para satisfacer las necesidades más exigentes de tus proyectos. ¡Prepárate para llevar tus habilidades de bricolaje y robótica al siguiente nivel!
Si estás buscando aumentar la eficiencia y rendimiento de tu motor de CC, no busques más. En este artículo te presentamos los 3 mejores circuitos de controlador de velocidad que utilizan PCB personalizados. Descubre cómo estas soluciones innovadoras pueden optimizar el funcionamiento de tu motor y llevarlo al siguiente nivel. ¡No te lo pierdas!
Un circuito controlador de velocidad utiliza MOSFET o IGBT para controlar la velocidad de un motor de CC. Un módulo de controlador de motor estándar proporciona una corriente máxima de hasta 2 amperios. Esta corriente no es suficiente para hacer funcionar motores de alta potencia. Entonces, se diseña un controlador separado usando transistores. Estos circuitos controladores fabricados en PCB hechos a la medida de circuito impreso puede manejar la corriente incluso hasta 40 A de forma segura.
¿Está buscando una plataforma para pedir su PCB hecho a medida? ¿Y preocupado por la calidad y el precio de una placa PCB? PCBWay es la elección perfecta para pedir PCB personalizados y otras placas de PCB. Con una década de experiencia en la creación de prototipos de PCB, le brindan la mejor PCB para su proyecto. Entonces, para pedir su PCB personalizada, visite circuito impreso.
**Para obtener más información sobre el proceso de pedido de una placa de circuito impreso de PCBWay, consulte Placas de circuito impreso de alta calidad y bajo costo en su puerta a través de PCBWay.
POTENTE CONTROLADOR DE MOTOR DE CC DE PUENTE H

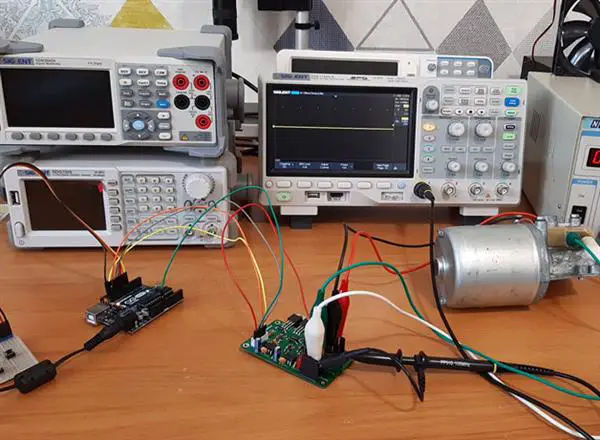

Conexión>En este proyecto, el controlador de velocidad acciona un motor de CC de limpiaparabrisas. El controlador está construido en un PCB rectangular, pedido a PCBWay. Una placa Arduino Uno proporciona las señales de control necesarias al controlador. El ciclo de trabajo se varía usando los botones provistos en el teclado. Y el pulso PWM obtenido se puede ver en el osciloscopio. El controlador es eficiente para correr, frenar y cambiar la dirección de rotación. La capacidad de conducción de corriente de la placa PCB es alta con pérdidas de calor mínimas.
COMPONENTES REQUERIDOS
- MOSFET de potencia (IRF3205)
- Controlador MOSFET (IR2104)
- Motor de corriente continua
- arduino uno
- resistencias
- Condensadores
- diodos
- Apretar botones
- Cables de conexión
- Placa PCB
DETALLES DE PCB
La imagen muestra la PCB diseñada en el software.
PCB>

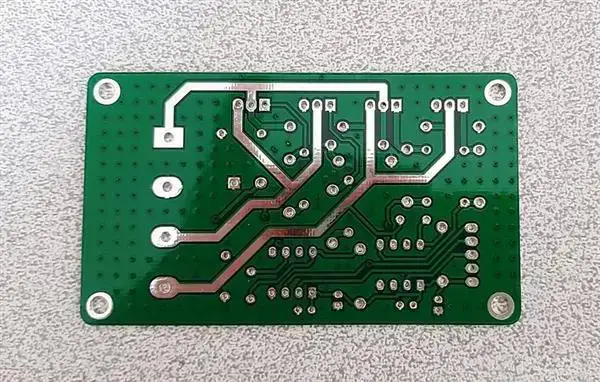

Y aquí está la PCB fabricada obtenida de PCBWay.
PCB>La PCB diseñada se parece a la PCB fabricada. Las pistas de PCB expuestas pueden transportar una corriente alta de manera segura sin calentar la placa de PCB.
**Para saber más sobre el siguiente proyecto, haga clic en el siguiente enlace:
–> Potente controlador de motor de CC de puente H
CONTROLADOR DE MOTOR DE CC CON L293d
controlador>El controlador de velocidad utilizado aquí consta de un L293d IC con un controlador de motor personalizado hecho con transistores. Construido sobre una placa de circuito impreso personalizada, ordenada a PCBWay. Esta combinación es adecuada para circuitos de baja y media potencia. El controlador impulsa eficientemente tres motores en las direcciones de avance y retroceso. El controlador recibe las señales de control de un microcontrolador. Si la corriente requerida por la carga externa es baja, entonces el circuito permite la operación de L293d solo. Para requisitos de corriente moderados, ambos controladores de motor sirven para este propósito.
COMPONENTES REQUERIDOS
- L293d CI
- transistores
- resistencias
- Condensadores
- LED
- Placa PCB
DETALLES DE PCB

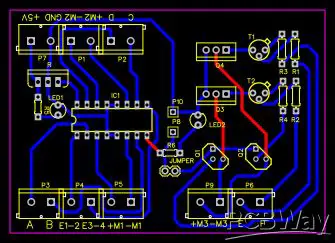

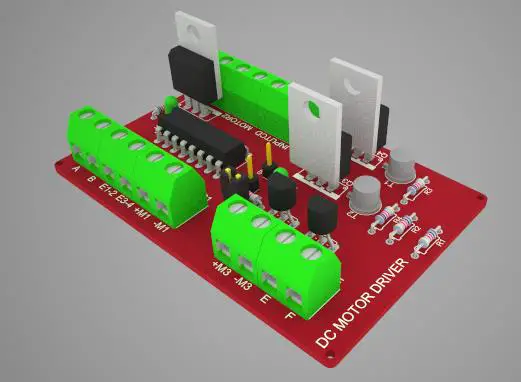

La imagen aquí muestra PCB diseñado en software.
Diseño>

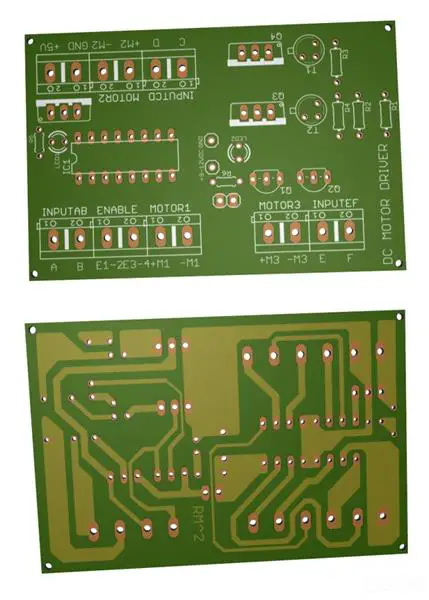

Y aquí está el PCB fabricado recibido de PCBWay.
PCB>
La PCB diseñada se parece a la PCB recibida de PCBWay.
**Para saber más sobre el siguiente proyecto, haga clic en el siguiente enlace:
-> Controlador de motor de CC con L293d
CIRCUITO CONTROLADOR DE VELOCIDAD DE MOTOR DE CC PWM CON NE555
Circuito>
Este proyecto es más simple que los proyectos discutidos anteriormente. Permite el control de velocidad mediante NE555 IC. El IC y otros componentes se ensamblan en una placa PCB, solicitada a PCBWay. Un potenciómetro varía la velocidad del motor. A medida que aumenta el ciclo de trabajo, aumenta la rotación del motor. Las formas de onda de corriente de entrada y salida se ven conectando un osciloscopio a la placa PCB. El circuito es compacto, simple y se utiliza para motores de baja potencia. PWM tiene ventajas sobre la conmutación discreta en el caso de cargas inerciales como motores. Para una forma de onda de salida uniforme, la frecuencia de conmutación debe ser mayor.
COMPONENTES REQUERIDOS
- CI NE555
- transistores
- Potenciómetro
- diodos
- Condensadores
- resistencias
DETALLES DE PCB

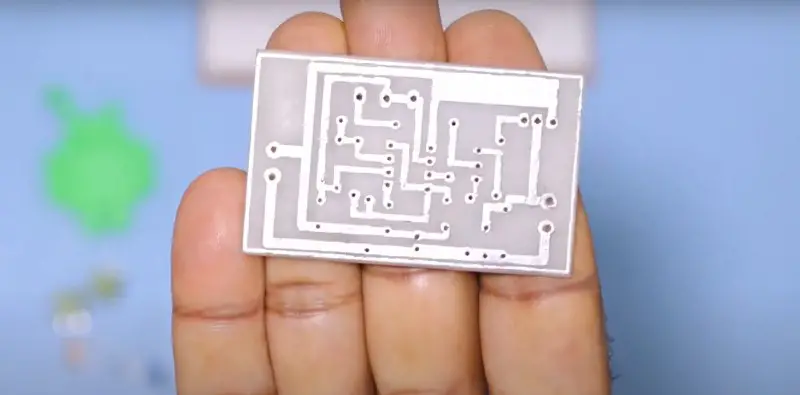

El PCB es simple de diseñar. La PCB fabricada recibida de PCBWay se muestra en la siguiente figura.
PCB>

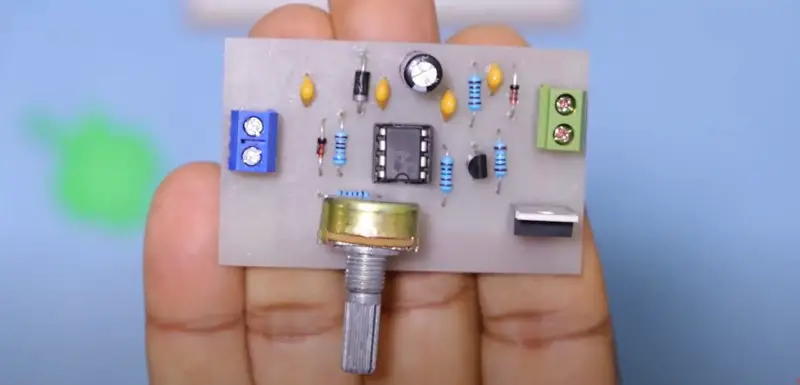

Al soldar los componentes necesarios, la placa PCB se ve así.

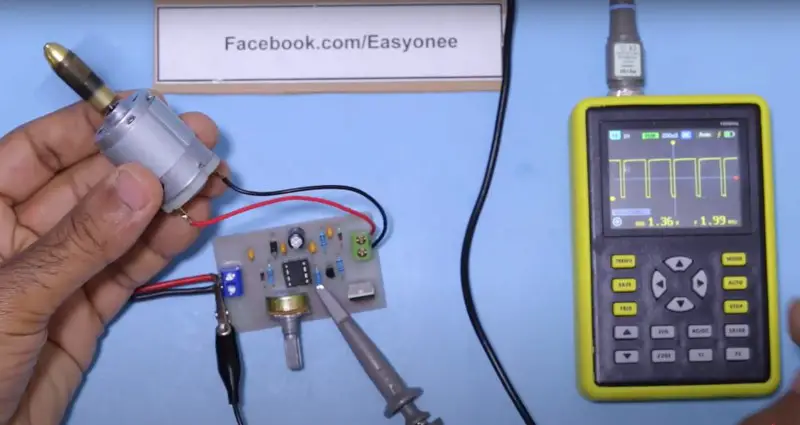

Circuito>Aunque la placa PCB parece compacta, es muy eficiente para manejar cargas pequeñas.
**Para saber más sobre el siguiente proyecto, haga clic en el siguiente enlace:
-> Circuito controlador de velocidad del motor PWM DC usando NE555
¿Eres un entusiasta de la electrónica pero no tienes fondos para tu proyecto?
aquí hay algo circuito impreso ¡tiene que ofrecer!
¡Puede enviar sus proyectos en su columna de proyectos compartidos y tener la oportunidad de ser patrocinado! Mira más información aquí – Patrocinio de proyectos sin fines de lucro
Preguntas frecuentes sobre los 3 mejores circuitos de controlador de velocidad del motor de CC que utilizan PCB personalizados
Preguntas frecuentes sobre los 3 mejores circuitos de controlador de velocidad del motor de CC que utilizan PCB personalizados
1. ¿Qué es un circuito de controlador de velocidad del motor de CC?
Un circuito de controlador de velocidad del motor de CC es un componente que regula y controla la velocidad de un motor de corriente continua (CC). Este circuito permite ajustar y mantener la velocidad deseada del motor en diferentes condiciones de carga y voltaje.
2. ¿Cuáles son los 3 mejores circuitos de controlador de velocidad del motor de CC?
Los tres mejores circuitos de controlador de velocidad del motor de CC que utilizan PCB personalizados son:
3. ¿Cuáles son los beneficios de utilizar PCB personalizados en estos circuitos de controlador de velocidad del motor de CC?
Los PCB (placas de circuito impreso) personalizados ofrecen varios beneficios en los circuitos de controlador de velocidad del motor de CC, como:
- Mayor eficiencia y rendimiento debido a la optimización del diseño del PCB.
- Mejor capacidad de disipación de calor para evitar sobrecalentamientos.
- Mayor durabilidad y fiabilidad debido a los materiales de alta calidad utilizados en el PCB personalizado.
4. ¿Dónde puedo obtener más información sobre estos circuitos de controlador de velocidad del motor de CC?
Puede obtener más información sobre los circuitos de controlador de velocidad del motor de CC y los PCB personalizados en los siguientes enlaces:
- Motor de corriente continua en Wikipedia
- Placa de circuito impreso en Wikipedia
Los 3 Mejores Circuitos de Controlador de Velocidad del Motor de CC que Utilizan PCB Personalizados
¿Te has preguntado alguna vez cómo los motores de corriente continua logran un rendimiento excepcional y un control preciso? La clave está en el circuito de controlador de velocidad, un componente esencial que transforma la energía eléctrica en movimiento fluido. En este artículo, te presentamos los tres mejores circuitos de controlador de velocidad para motores de CC que utilizan PCBs personalizados. Estos diseños innovadores no solo optimizan la eficiencia, sino que también ofrecen flexibilidad y personalización para satisfacer las necesidades más exigentes de tus proyectos. ¡Prepárate para llevar tus habilidades de bricolaje y robótica al siguiente nivel!
1. Potente Controlador de Motor de CC de Puente H
Este controlador acciona un motor de CC de limpiaparabrisas. Construido en un PCB rectangular, proporciona señales de control necesarias a través de una placa Arduino Uno. El ciclo de trabajo se varía utilizando botones en el teclado, permitiendo un control eficaz del motor.
Componentes Requeridos
- MOSFET de potencia (IRF3205)
- Controlador MOSFET (IR2104)
- Motor de corriente continua
- Arduino Uno
- Resistencias
- Condensadores
- Diodos
- Botones
- Cables de conexión
- Placa PCB
Las pistas de la PCB están diseñadas para transportar corrientes altas de manera segura, con mínimas pérdidas de calor.
2. Controlador de Motor de CC con L293D
Este circuito utiliza un IC L293D junto con transistores para construir un controlador de motor personalizado. Es ideal para circuitos de baja y media potencia, permitiendo que tres motores operen en direcciones de avance y retroceso.
Componentes Requeridos
- L293D IC
- Transistores
- Resistencias
- Condensadores
- LED
- Placa PCB
Este controlador puede operar únicamente con el L293D para cargas de baja corriente, o utilizar ambos sistemas para cargas moderadas.
3. Circuito Controlador de Velocidad de Motor de CC PWM con NE555
Este circuito es más simple y permite el control de velocidad mediante un IC NE555. Con un potenciómetro, se puede ajustar la velocidad del motor, aumentando el ciclo de trabajo a medida que avanza.
Componentes Requeridos
- IC NE555
- Transistores
- Potenciómetro
- Diodos
- Condensadores
- Resistencias
Este circuito compacto es ideal para motores de baja potencia y ofrece un control efectivo y eficiente gracias a la modulación por ancho de pulso.
Preguntas Frecuentes (FAQs)
1. ¿Qué es un circuito de controlador de velocidad del motor de CC?
Un circuito de controlador de velocidad del motor de CC es un diseño electrónico que permite variar la velocidad de un motor de corriente continua. Utilizando componentes como transistores y circuitos integrados, estos controladores ajustan la cantidad de energía que se suministra al motor, logrando un funcionamiento eficiente y adaptable a diversas necesidades.
2. ¿Por qué usar PCBs personalizados?
Utilizar PCBs personalizados permite optimizar el diseño del circuito, garantizando que todos los componentes estén dispuestos de manera eficiente y ocupen el mínimo espacio posible. Además, asegura una mejor gestión del calor y facilita el ensamblaje y la reparación en caso de fallas.
3. ¿Dónde puedo adquirir PCBs personalizados?
Una opción confiable para adquirir PCBs personalizados es PCBWay, conocida por su calidad y variedad de servicios en la fabricación de circuitos impresos. Con una amplia experiencia, esta empresa te ayudará a obtener el mejor diseño para tu proyecto.
