Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones Arduino

¿Te has preguntado cómo los dispositivos inalámbricos se comunican entre sí sin complicaciones? En el mundo de la electrónica y la robótica, el nRF24L01 ha emergido como un héroe silencioso, facilitando la transmisión de datos de manera eficiente y confiable. En este artículo, exploraremos a fondo el pinout de este potente módulo, sus características más destacadas, especificaciones técnicas y cómo integrarlo con Arduino para dar vida a tus proyectos. Prepárate para adentrarte en el fascinante universo de la comunicación inalámbrica y descubre cómo conectar todos los puntos para llevar tus creaciones al siguiente nivel. ¡Sigue leyendo y desata tu creatividad!

¿Te gustaría aprender sobre el increíble nRF24L01 y cómo conectarlo a tu Arduino? En este artículo, te contaremos todo sobre sus características, especificaciones, funcionamiento y cómo hacer las conexiones. ¡No te lo pierdas!

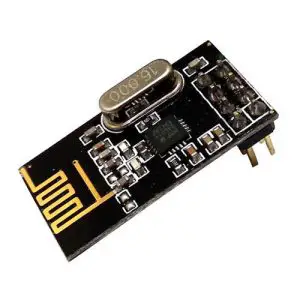

NRF24L01 es una radio de un solo chip transceptor que usa el 2,4-2,5 GHz Banda ISM en todo el mundo. Transceptor significa que el mismo módulo se puede utilizar como transmisor o receptor. El consumo de energía del módulo es muy bajo, solo 9,0 mA a una potencia de salida de -6dBm y 12,3 mA en modo RX, que es incluso menor que un LED. Su alcance máximo es de hasta 100 metros si se utiliza en un espacio abierto con antena. El pinout y las especificaciones de NRF24L01 se dan a continuación.

Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones ArduinoMódulo>

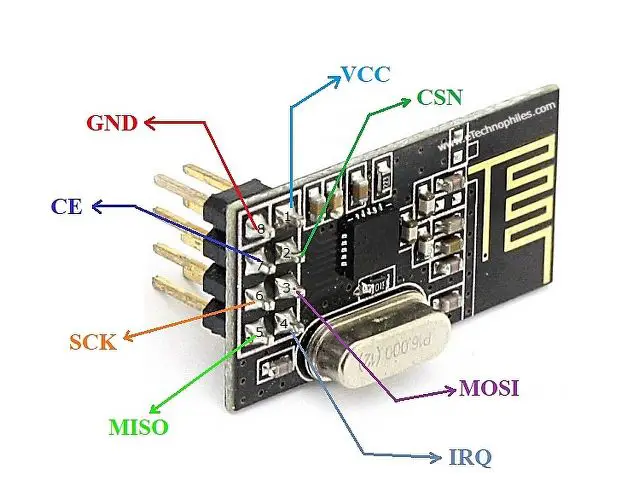

nRF24L01 CONFIGURACIÓN:

Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones ArduinoPIN>NOTA: No conecte el pin VCC directamente al pin de 5V de Arduino. Utilice un regulador de 3,3 V.

Especificaciones del módulo NRF24l01:

Rango de frecuencia
2,4 GHz Banda ISM

Tasa máxima de datos aéreos
2 MB/s

Formato de modulación
GFSK

máx. Potencia de salida
0dBm

Tensión de alimentación de funcionamiento
1,9 V a 3,6 V

máx. Corriente de funcionamiento
13,5 mA

mín. Actual (modo de espera)
26µA

Entradas lógicas
Tolerante a 5V

Rango de comunicación
800+ m (línea de visión)

El módulo transceptor consta de un módulo totalmente integrado sintetizador de frecuencia, un oscilador de cristalun amplificador, un demodulador, un modulador y un motor de protocolo Enhanced ShockBurst.

Características de NRF24L01:

Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones ArduinoMódulo>

  • Verdadero transceptor GFSK de un solo chip
  • Capa de enlace OSI completa en hardware
  • Protocolo mejorado ShockBurst™.
  • ACK automático (reconocimiento) y retransmisión.
  • Cálculo de direcciones y CRC (Cyclic Redundancy Check).
  • Tasa de datos 1 o 2 Mbps (condiciones normales)
  • Velocidad de interfaz digital (SPI) 0-8 Mbps
  • Operación de 125 canales RF
  • El tiempo de conmutación corto permite el salto de frecuencia
  • Totalmente compatible con RF con nRF24XX
  • Almohadillas de entrada de señal tolerantes a 5V
  • Paquete de 20 pines (QFN20 4x4mm)
  • Utiliza cristal de ultra bajo costo +/- 60 ppm
  • Utiliza inductores de chip de bajo costo y PCB de 2 capas
  • Rango de fuente de alimentación: 1,9 a 3,6 V
  • Funcionamiento del módulo transceptor NRF24L01:

    El módulo transceptor nRF24L01 envía y recibe los datos en una cierta frecuencia llamada Canal. Al conectar dos o más módulos transceptores para comunicarse entre sí, deben estar en el mismo canal. La frecuencia de este canal se encuentra en el Banda ISM de 2,4 GHz o entre 2.400 a 2.525 GHz (2400 a 2525 MHz).

    Cada canal ocupa un ancho de banda de menos de 1MHz. Nos da exactamente 125 canales posibles con un espaciado de 1 MHz, es decir, (2525 – 2400)/1 = 125 canales

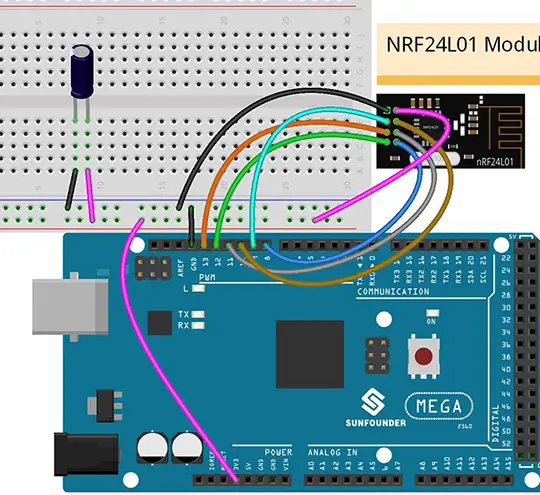

    Módulo nRF24L01 Conexión con Arduino:

    Dado que el voltaje de funcionamiento del módulo oscila entre 1,9 y 3,6 V, puede conectar el pin VCC a 3,3 V directamente. Pero los otros pines del módulo son tolerantes a 5V y se pueden conectar directamente a los pines de Arduino.

    El MOSI, MISO y SCK son el SPI (Interfaz Periférica Serial) pines y debe conectarse solo a los pines SPI de Arduino. Diferentes placas Arduino tienen diferentes pines SPI. A continuación se muestran los pines SPI de algunas placas Arduino populares:

    El CSN y el CE se pueden conectar a cualquier pin digital de Arduino. Ya que se utilizan para configurar el módulo en modo transmisor o receptor. El pin IRQ es opcional y se usa solo cuando se requiere la interrupción.

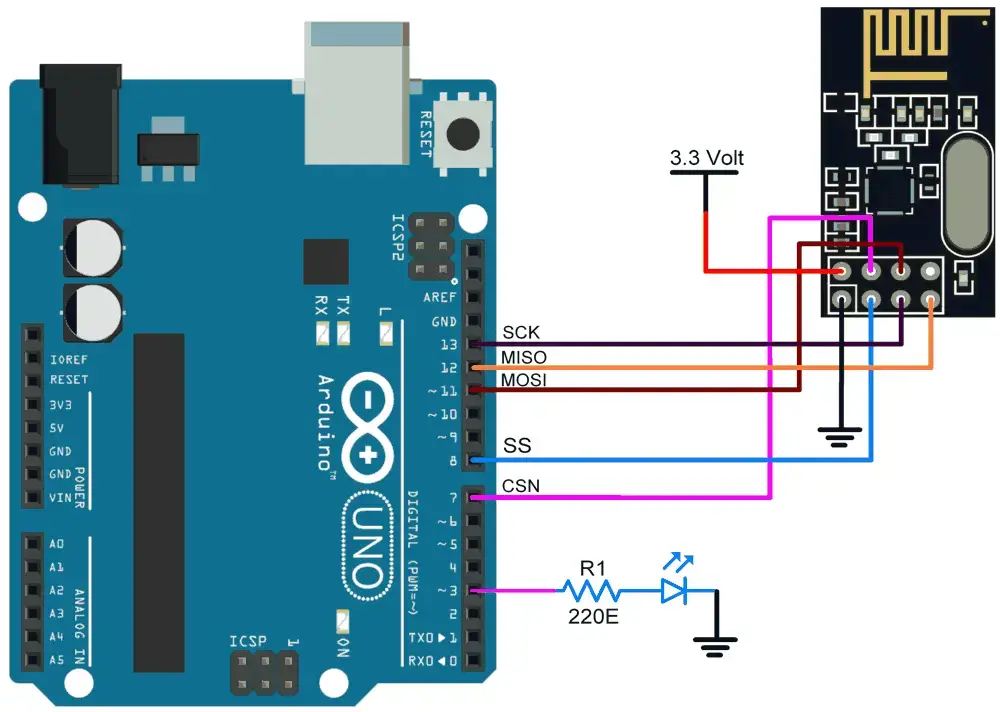

    Conexiones del transmisor nRF24L01

    Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones ArduinoConexiones>

    **Fuente de imagen: Electronicwings

    nRF24L01
    Arduino UNO

    CCV
    3,3 V

    TIERRA
    TIERRA

    SCK
    D13

    MISO
    D12

    MOSI
    D11

    CSN
    D7

    CE
    D8

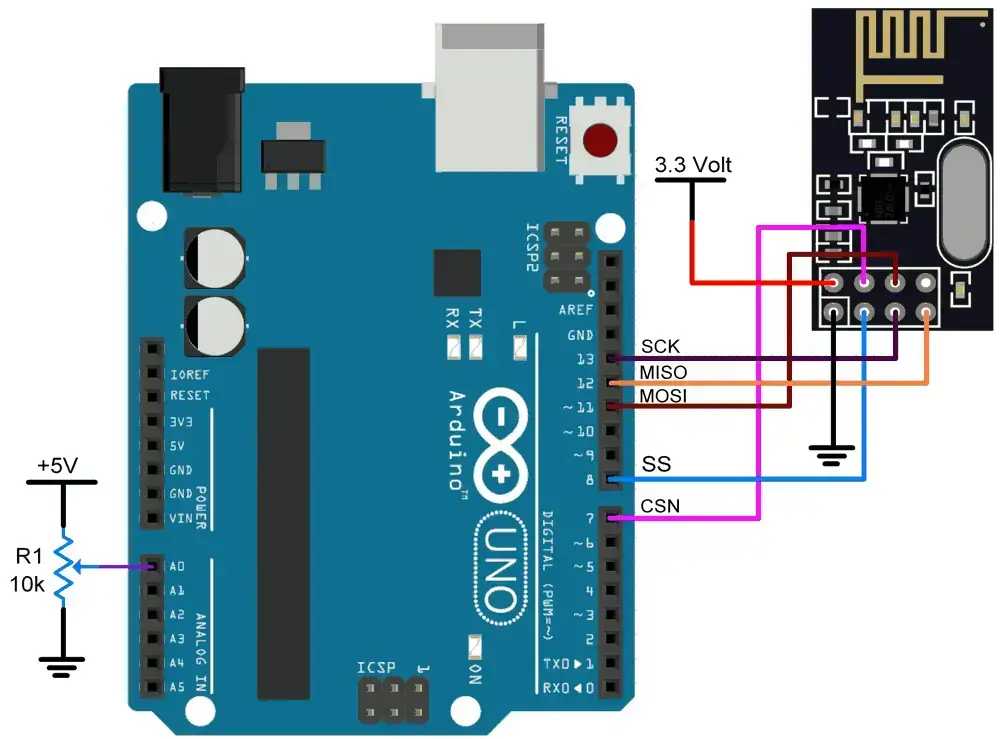

    Conexiones del receptor nRF24L01

    Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones ArduinonRF24L01>**Fuente de imagen: Electronicwings

    nRF24L01
    Arduino UNO

    CCV
    3,3 V

    TIERRA
    TIERRA

    SCK
    D13

    MISO
    D12

    MOSI
    D11

    CSN
    D7

    CE
    D8

    Arduino completo – tutorial nRF24L01: nRF24L01 interactuando con Arduino

    Aplicación del módulo nRF24L01:

    • Ratón inalámbrico, teclado, joystick
    • Entrada sin llave
    • Comunicación inalámbrica de datos
    • Vigilancia
    • Sistemas de alarma y seguridad
    • Automatización del hogar
    • Automotor
    • Telemetría
    • Equipamiento deportivo inteligente
    • Sensores industriales
    • Juguetes

    Leer artículos similares:

    | Asignación de pines del módulo transmisor y receptor de RF de 433 MHz

    | Pinout HC-06, especificaciones y conexiones Arduino

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Preguntas Frecuentes – Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones Arduino

    Preguntas Frecuentes – Pinout nRF24L01, características, especificaciones, funcionamiento y conexiones Arduino

    1. ¿Cuál es el pinout del módulo nRF24L01?

    El módulo nRF24L01 cuenta con los siguientes pines:

  • VCC: Alimentación (3.3V).
  • GND: Tierra.
  • CE (Chip Enable): Habilita o deshabilita la comunicación del módulo.
  • CSN (Chip Select Not): Selecciona el módulo mediante un pulso bajo.
  • SCK: Reloj de sincronización para la comunicación SPI.
  • MOSI: Línea de datos de salida del maestro.
  • MISO: Línea de datos de entrada al maestro.
  • IRQ: Entrada/salida programable para interrupciones.
  • 2. ¿Cuáles son las características del módulo nRF24L01?

    Las principales características del módulo nRF24L01 son:

  • Trabaja en la banda de frecuencia de 2.4 GHz.
  • Permite una comunicación inalámbrica de hasta 100 metros en espacio abierto.
  • Utiliza el protocolo de comunicación SPI.
  • Ofrece una velocidad de transmisión de hasta 2Mbps.
  • Incluye opciones de encriptación para mayor seguridad.
  • 3. ¿Cuáles son las especificaciones técnicas del módulo nRF24L01?

    Las especificaciones técnicas del módulo nRF24L01 son:

  • Tensión de alimentación: 1.9V – 3.6V.
  • Corriente en reposo: < 1uA.
  • Corriente en transmisión: 12.3mA.
  • Corriente en recepción: 13.3mA.
  • 4. ¿Cómo funciona el módulo nRF24L01?

    El módulo nRF24L01 funciona mediante la comunicación inalámbrica utilizando una antena integrada. Se establece una conexión entre un nodo transmisor y un nodo receptor. Ambos nodos deben estar configurados para trabajar en el mismo canal y utilizar la misma dirección.

    5. ¿Cómo realizar las conexiones del módulo nRF24L01 con Arduino?

    Las conexiones del módulo nRF24L01 con Arduino son las siguientes:

  • Conectar el pin VCC del módulo al pin 3.3V de Arduino.
  • Conectar el pin GND del módulo al pin GND de Arduino.
  • Conectar el pin CE del módulo al pin 9 de Arduino.
  • Conectar el pin CSN del módulo al pin 10 de Arduino.
  • Conectar el pin SCK del módulo al pin 13 de Arduino.
  • Conectar el pin MOSI del módulo al pin 11 de Arduino.
  • Conectar el pin MISO del módulo al pin 12 de Arduino.
  • Conectar el pin IRQ del módulo y Arduino opcionalmente (puede dejarse sin conexión).
  • Para obtener más información, puedes consultar el artículo sobre el módulo nRF24L01 en Wikipedia.

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Pinout nRF24L01, características, especificaciones, funcionamiento​ y conexiones Arduino

    ¿Te has preguntado cómo los‌ dispositivos ⁢inalámbricos se comunican entre sí sin complicaciones? En⁢ el mundo de la electrónica y la robótica, el ‌nRF24L01 ha emergido como ‍un héroe silencioso…

    ¿Qué es el nRF24L01?

    El nRF24L01 es un módulo transceptor de radio que opera ​en la banda ISM de 2.4 GHz. ​Este ⁣módulo permite la comunicación inalámbrica⁤ entre dispositivos, siendo un componente esencial ⁣en muchos proyectos de ⁢robótica y electrónica.

    Pinout del nRF24L01

    El módulo ​nRF24L01 cuenta con un pinout que⁤ es fundamental para su correcta conexión. A continuación se detallan sus pines​ más relevantes:

    • VCC: Alimentación (3.3V)
    • GND: Tierra
    • CE ⁢(Chip Enable): ‌Activa ​el transmisor/receptor
    • CSN (Chip Select Not): Selecciona‍ el módulo
    • MOSI: Entrada de datos
    • MISO: Salida de ‍datos
    • SCK: Reloj de la interfaz SPI
    • IRQ: Interrupción (opcional)

    Características del módulo nRF24L01

    • Operación en la banda‌ de 2.4 GHz
    • Rango de comunicación de⁤ hasta 100 metros en línea de vista
    • Tasa ⁤de datos de hasta⁤ 2 ⁣Mbps
    • Bajo consumo energético (12.3 mA en ⁣modo RX)
    • Compatible con múltiples canales (hasta 125)

    Especificaciones técnicas

    Especificación Valor
    Frecuencia 2.4 GHz Banda‌ ISM
    Tensión de alimentación 1.9 ⁤V a 3.6 V
    Corriente⁢ de operación 13.5 mA máximo
    Modo de espera 26 µA
    Entradas lógicas Tolerante a 5V

    Funcionamiento del nRF24L01

    El módulo ⁤transceptor nRF24L01 permite⁢ la⁤ transmisión‌ y‌ recepción⁣ de datos en⁣ un canal específico ‌dentro de la banda ISM‌ de 2.4 ‌GHz. Para establecer la comunicación, los ⁢módulos ​deben estar configurados en el mismo canal. Cuentan con un protocolo de gestión de datos que asegura la fiabilidad de la comunicación a través de técnicas como el⁢ reconocimiento y la ​retransmisión automática.

    Conexiones con Arduino

    Existen ‌diferentes maneras de⁢ conectar el nRF24L01 a una⁢ placa Arduino. A continuación se detalla⁤ una conexión típica‍ con un Arduino UNO:

    Módulo nRF24L01 Arduino UNO
    VCC 3.3 V
    GND Tierra
    SCK D13
    MISO D12
    MOSI D11
    CSN D7
    CE D8

    Aplicaciones del módulo nRF24L01

    El nRF24L01 se utiliza en diversas aplicaciones como:

    • Control remoto de dispositivos electrónicos
    • Vigilancia y​ sistemas de alarma
    • Automatización del hogar
    • Telemetría

    Preguntas ‍Frecuentes (FAQs)

    1. ¿Cuál es la frecuencia de operación ‌del nRF24L01?

    El nRF24L01 opera en la‍ banda de frecuencia ‍de 2.4 GHz, ⁢que es la misma utilizada por​ muchos dispositivos inalámbricos, como routers Wi-Fi y teléfonos móviles, lo que le permite captar y utilizar esta frecuencia comúnmente aceptada.

    2. ¿Puedo usar el nRF24L01 con voltaje de 5V?

    No se recomienda conectar el pin VCC del⁢ nRF24L01 directamente al pin de 5V de ⁢Arduino, ya que el módulo está diseñado para funcionar​ con un voltaje‌ de entre 1.9 V​ y ⁣3.6 V. Siempre utilice un regulador para asegurar una alimentación adecuada de 3.3 V.

    3. ¿Cuál es el alcance efectivo de ‍comunicación del nRF24L01?

    El rango efectivo del nRF24L01 puede alcanzar hasta 100 metros en condiciones de línea de vista. Sin embargo,⁣ este rango puede variar en entornos cerrados ​o con​ obstáculos.

    Referencias

    Para más información‍ y recursos, visita:
