¿Por qué un condensador bloquea CC pero pasa CA? (Mejor explicación)
¿Te has preguntado alguna vez cómo un pequeño componente eléctrico puede desempeñar un papel tan crucial en circuitos electrónicos? En este artículo, desglosaremos el fascinante mundo de los condensadores, esos dispositivos que a menudo pasan desapercibidos pero que son esenciales en el funcionamiento de casi cualquier aparato eléctrico. Aunque su función puede parecer sencilla, su comportamiento ante dos tipos de corriente —la continua (CC) y la alterna (CA)— revela secretos que no muchos conocen. Acompáñanos en un viaje para entender por qué un condensador actúa como un muro impenetrable para la corriente continua, mientras que se convierte en un conducto eficiente para la corriente alterna. ¡Prepárate para despejar tus dudas y descubrir la magia detrás de la electrónica!
Has escuchado hablar de cómo un condensador puede bloquear corriente continua pero permitir el paso de corriente alterna? Si aún te quedan dudas al respecto, estás en el lugar indicado. En este artículo encontrarás la mejor explicación sobre por qué un condensador tiene esta peculiaridad. ¡No te lo pierdas! Descubre todos los detalles a continuación.
Todos hemos escuchado que un capacitor bloquea DC y pasa AC. Pero, ¿cuál es la razón detrás de este comportamiento de un condensador?
A el capacitor bloquea la CC solo en un estado estable. Cuando un condensador se carga completamente y el voltaje a través de él se vuelve igual y opuesto al voltaje de entrada de CC, no puede fluir más corriente a través de él. Aquí es cuando decimos que el condensador está bloqueando DC.
Mientras en el caso del suministro de CA de entrada, el voltaje cae, se vuelve cero y se invierte. Esto sucede varias veces en un segundo dependiendo de la frecuencia del suministro. Debido a esto, acEl condensador nunca alcanza el estado estacionario ya que sigue cargándose y descargándose en ambas direcciones.. Y así decimos que está pasando la AC.
Nota: Solo el capacitor sin polaridad pasa CA. Por ejemplo, el tantalio y el electrolítico son capacitores polarizados, es decir, no se pueden usar en polaridad inversa. Por lo tanto, no pueden pasar AC.
Para una respuesta más detallada y matemática, sigue leyendo.
¿Cómo funciona un condensador en CC?
Condensador>>
A condensador al principio no tendrá carga neta ni voltaje. Las dos placas del condensador están separadas por un aislante dieléctrico, por lo que no hay forma de que una carga pueda fluir de una placa a la otra.
Carga de un condensador y cómo bloquea DC
Cuando está conectado a una fuente de CC, una batería, los electrones fluyen de la batería a la placa del condensador conectado. La carga negativa o los electrones se acumulan en esta placa.
Esta carga neta negativa no puede cruzar el dieléctrico pero puede inducirlo o polarizarlo. En pocas palabras, esta carga negativa repele los electrones de la otra placa que luego se carga positivamente. En este momento el circuito está en un estado transitorio.
Condensador>>
Esto sigue ocurriendo hasta que no se pueden acumular más electrones en la placa inferior y el capacitor está completamente cargado igual y opuesto al voltaje de la batería. Ahora ya no puede fluir más corriente a través del circuito y este estado se llama estado estacionario. Ahí es cuando decimos que el condensador está bloqueando DC.
Condensador>>
Sin una resistencia, la carga del capacitor ocurre tan rápido que parece que la CC se bloqueó desde el principio.
Tenga en cuenta que las cargas opuestas en las placas se atraen entre sí pero no pueden cruzar el dieléctrico del aislador. Esto crea un campo eléctrico dentro del capacitor desde la placa positiva a la negativa.
¿Cuál es la carga neta en el capacitor ahora?
Por ambiguo que parezca, sigue siendo cero. Como ambas placas tienen cargas iguales y opuestas, la carga neta total es cero.
¿Cómo funciona un condensador en CA?
Ahora reemplace la batería con una fuente de voltaje de CA en el ejemplo. El proceso de carga del condensador será el mismo.
Carga>>
Pero ahora el voltaje de entrada no es constante, cambia periódicamente. Entonces, tan pronto como el capacitor se carga completamente al voltaje máximo, el voltaje de entrada cae. Esto hace que el capacitor se descargue en dirección opuesta y la corriente fluya a través del circuito.

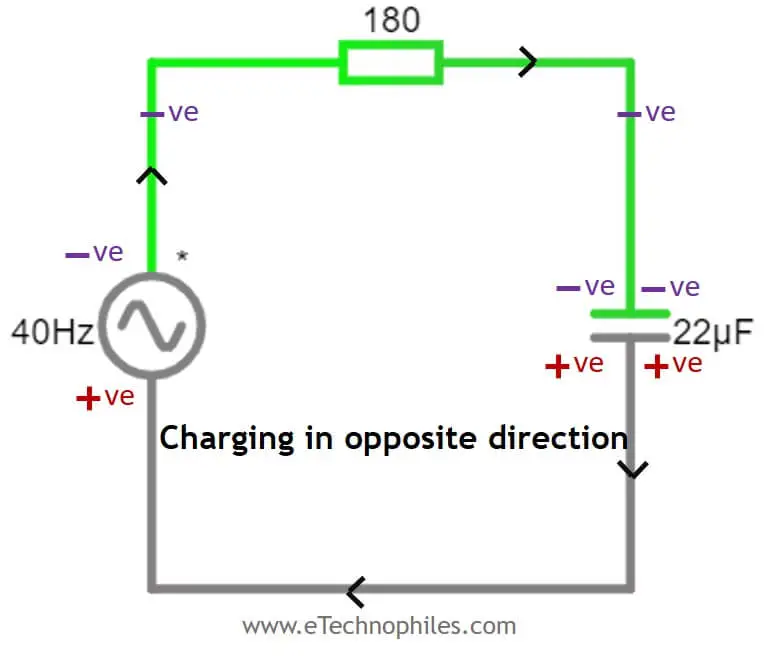

Cuando el voltaje de entrada vuelve a ser cero, el capacitor está completamente descargado. Pero el voltaje de entrada ahora se invierte y sube. Entonces, el capacitor se carga nuevamente, aunque esta vez en dirección opuesta.
Condensador>>
Vea que la corriente no tiene tiempo para asentarse y sigue cambiando y sigue fluyendo a través del circuito. Por lo tanto, el condensador no puede bloquear la CA.
Bloque de condensadores CC pero pasa CA: enfoque matemático
La reactancia del capacitor viene dada por la fórmula, XC = 1/2πfC. Donde XC es la reactancia, f es la frecuencia y C es el valor de la capacitancia.
La reactancia del condensador durante DC.
Dado que f = 0 en el caso de un suministro de CC. XC = 1/0 = infinito. La reactancia es infinita, por lo que no pasa corriente por el circuito. Así es como un capacitor bloquea DC.
La reactancia del condensador durante AC.
Dado que f tiene algún valor en un suministro de CA (a, digamos). XC = 1/a = algún valor. La reactancia tiene algún valor, por lo tanto, la corriente pasa a través del circuito. Así es como un capacitor pasa CA.
¿Por qué un condensador bloquea CC pero pasa CA? (Mejor explicación)
¿Por qué un condensador bloquea CC pero pasa CA? (Mejor explicación)
Al estudiar electricidad y electrónica, es común encontrarse con diferentes componentes que tienen propiedades y comportamientos particulares. Uno de estos componentes es el condensador, que es ampliamente utilizado en circuitos eléctricos y electrónicos. Una de las características más interesantes del condensador es su capacidad para bloquear corriente continua (CC) mientras permite el paso de corriente alterna (CA). En este artículo, responderemos a las preguntas más frecuentes sobre por qué un condensador tiene esta propiedad.
1. ¿Qué es un condensador?
Un condensador es un componente pasivo que almacena y libera energía eléctrica. Está compuesto por dos placas conductoras separadas por un material dieléctrico, que actúa como un aislante eléctrico. Este dieléctrico puede ser de diferentes materiales, como cerámica, papel o polímeros.
2. ¿Cómo funciona un condensador en corriente continua (CC)?
El condensador bloquea corriente continua debido a las propiedades del dieléctrico. En una corriente continua, la carga fluye en una sola dirección, y el dieléctrico no permite el paso de los electrones. Debido a esto, el condensador se carga inicialmente, pero se encuentra en un estado estable sin permitir el flujo de corriente continua a través de él.
3. ¿Cómo funciona un condensador en corriente alterna (CA)?
En una corriente alterna, la dirección de la carga se invierte periódicamente, lo que hace que los electrones se muevan hacia adelante y hacia atrás. En este caso, el condensador permite el flujo de corriente alterna y se carga y descarga continuamente a medida que la corriente cambia de dirección. El dieléctrico actúa como un aislante eléctrico en una dirección y como un conductor en la otra, permitiendo el paso de la corriente alterna a través del condensador.
4. ¿Cuándo se utilizan los condensadores en corriente continua (CC)?
Los condensadores tienen diversas aplicaciones en circuitos de corriente continua. Se utilizan para bloquear el paso de CC en diferentes situaciones, como en filtros para eliminar el ruido o en circuitos de acoplamiento para evitar el paso de la señal continua. Además, se utilizan en fuentes de alimentación para suavizar la tensión y mantener una corriente estable y en circuitos de temporización y almacenamiento de energía.
5. ¿Dónde puedo obtener más información sobre los condensadores y sus propiedades?
Puedes obtener más información sobre los condensadores y sus propiedades en la siguiente fuente de referencia:
Esperamos que este artículo haya aclarado tus dudas sobre por qué un condensador bloquea corriente continua pero permite el paso de corriente alterna. Los condensadores son componentes esenciales en electrónica y entender cómo funcionan es fundamental para diseñar y construir circuitos eficientes.
¿Por qué un condensador bloquea CC pero pasa CA? (Mejor explicación)
¿Te has preguntado alguna vez cómo un pequeño componente eléctrico puede desempeñar un papel tan crucial en circuitos electrónicos? En este artículo, desglosaremos el fascinante mundo de los condensadores, esos dispositivos que a menudo pasan desapercibidos pero que son esenciales en el funcionamiento de casi cualquier aparato eléctrico.
Funcionamiento básico del condensador
Un condensador es un componente pasivo que almacena y libera energía eléctrica. Está compuesto por dos placas conductoras separadas por un material dieléctrico, que actúa como un aislante eléctrico. Este dieléctrico puede ser de diferentes materiales, como cerámica, papel o polímeros.
Bloqueo de la corriente continua (CC)
Cuando un condensador se conecta a una fuente de corriente continua (CC), los electrones fluyen hacia una de las placas, acumulándose hasta que el voltaje entre las placas se iguala al voltaje de la fuente. En este punto, el condensador está completamente cargado y no permite que fluya más corriente, lo que provoca que actúe como un bloqueo para la CC.
-
Estado inicial: Sin carga ni voltaje entre las placas.
-
Carga: Electrones fluyen hacia la placa negativa, induciendo carga positiva en la otra placa.
-
Estado final: Al alcanzar el voltaje de la fuente, se detiene el flujo de corriente.
Pasaje de la corriente alterna (CA)
En el caso de una fuente de corriente alterna (CA), el voltaje cambia constantemente. Cuando el voltaje aumenta, el condensador se carga; cuando el voltaje disminuye y se invierte, el condensador se descarga. Este proceso cíclico permite que el condensador actúe como un conducto para la CA.
- Puntos clave sobre CA:
- El voltaje cambia periódicamente.
- El condensador nunca alcanza un estado estacionario, permitiendo que la corriente fluya en ambas direcciones.
Fundamento matemático
La reactancia de un condensador se determina mediante la fórmula: XC = 1/(2πfC), donde:
- XC: Reactancia del condensador.
- f: Frecuencia de la CA.
- C: Capacitancia del condensador.
Cuando la frecuencia (f) es igual a cero en un circuito de CC, la reactancia es infinita, lo que significa que no puede fluir corriente. Por el contrario, en un circuito de CA, la reactancia es un valor finito, permitiendo que la corriente fluya.
FAQs
1. ¿Todos los condensadores pueden bloquear CC y pasar CA?
No todos los condensadores son iguales. Los condensadores sin polaridad permiten el paso de CA, mientras que los condensadores polarizados, como los electrolíticos, no pueden utilizarse en polaridad inversa y no pasan CA.
2. ¿Qué aplicación tienen los condensadores en circuitos eléctricos?
Los condensadores son utilizados en filtros, temporizadores, y para estabilizar voltajes, entre otras aplicaciones. Su capacidad para almacenar y liberar energía es esencial en el diseño de circuitos electrónicos.
3. ¿Qué sucede cuando un condensador se sobrecarga?
Una sobrecarga en un condensador puede causar una ruptura del dieléctrico, lo que puede resultar en un cortocircuito y daños al componente.
Conclusión
Los condensadores son componentes fundamentales en la electrónica moderna. Su capacidad de bloquear CC mientras permiten el paso de CA se debe a su estructura interna y al comportamiento de la carga eléctrica dentro de ellos. Esta propiedad es clave para el funcionamiento eficiente de muchos dispositivos eléctricos.
Para una mayor comprensión sobre este tema, puedes consultar artículos informativos adicionales, como este recurso sobre los condensadores en PCB o una explicación detallada sobre su funcionamiento.
