Proyecto Arduino | Control de velocidad automatizado de Motor usando LDR con Arduino
¿Te gustaría dar un paso más en tus proyectos de electrónica y programación? Imagina poder controlar la velocidad de un motor de forma automática, ¡todo gracias a un sensor de luz! En este artículo, te llevaremos a través de un fascinante proyecto con Arduino que combina la versatilidad de esta potente plataforma con la sensibilidad de un LDR (resistor dependentede la luz). Aprenderás cómo implementar un sistema que ajusta la velocidad del motor en función de la intensidad lumínica, creando un mecanismo inteligente que responde a su entorno. No solo potenciamos tus habilidades técnicas, sino que también te invitamos a explorar el mundo de la automatización de una manera divertida y didáctica. ¡Sigue leyendo y descubrámoslo juntos!
¿Quieres controlar la velocidad de un motor de forma automática? ¡Entonces estás en el lugar correcto! En este artículo, te mostraremos cómo utilizar un sensor LDR junto con Arduino para lograr un control de velocidad automatizado que te sorprenderá. Sigue leyendo para descubrir cómo puedes implementar este proyecto de Arduino y agregarle un toque de innovación a tus creaciones.
En este proyecto de Arduino, vamos a construir un controlador de velocidad automático de un motor de CC usando LDR con Arduino. Este proyecto Arduino basado en LDR reduce la velocidad del motor a medida que disminuye la intensidad de la luz que cae sobre LDR y viceversa. “Proyecto Arduino| Control de velocidad del motor usando LDR con Arduino”
Nota: Para saber más sobre LDR, visite esta página
[arve url=”https://youtu.be/Zv3o3lAdsbo” maxwidth=”555″ aspect_ratio=”4:3″ /]
Componentes necesarios para esta farola automática:
1. LDR
2. Arduino UNO
3. Transistor TIP122
4. Motor CC
5. Resistencia de 1 kohm
6. Potenciómetro de 10 k ohmios
5. Cables de conexión

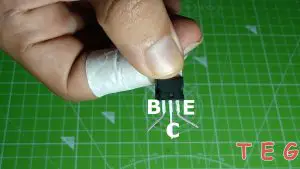

Terminales del transistor TIP122:
>

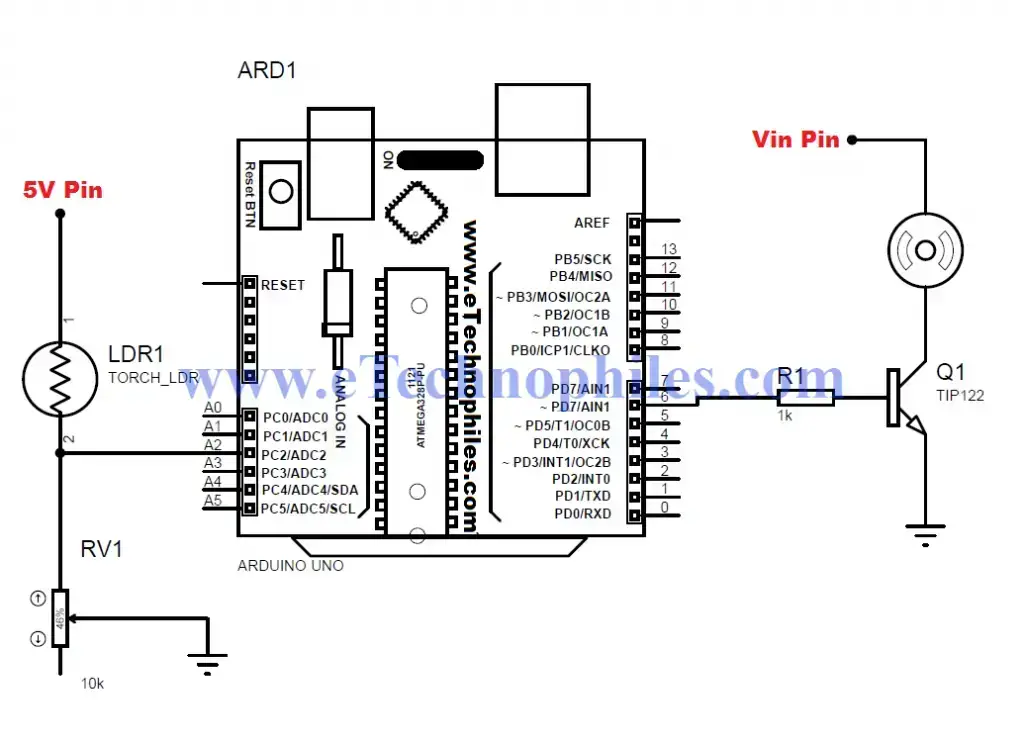

DIAGRAMA DE CIRCUITO:
Circuito>
Código Arduino para el control de velocidad del motor basado en LDR Proyecto Arduino:
intx; // entrada de LDR
int y; // o/p Pwm valor que se le dará a la base del transistor para obtener un voltaje de salida reducidoconfiguración vacía () {pinMode(A0,ENTRADA);
pinMode(6, SALIDA);
Serial.begin(9600);
}
bucle vacío () {
x = lectura analógica (A0);// entrada analógica desde el pin A0 conectado a LDR y POT. fin
y= mapa(x,0,1023,0,255); // Mapeo o conversión del valor bw mínimo al valor máximo analógico al valor pwm
analogWrite(6,y); // Escribiendo este valor analógico en el pin 6 que está conectado a la base del transistor para obtener un voltaje de salida reducido
Serial.print («entrada LDR»);
Serie.imprimir(x);
Serial.imprimir(“t”);
Serial.print(” O/P PWM value “);
Serial.print(y);
Serial.println();
retraso (1000);
}
**La explicación del código está en los comentarios.
Funcionamiento del proyecto Arduino de control de velocidad del motor basado en LDR:
1. Cuando la luz cae sobre LDR, la resistencia de LDR cambia. Este cambio en la resistencia provoca un cambio en la caída de voltaje a través de LDR. Ahora, dado que el potenciómetro está conectado en serie con LDR, es decir, al pin analógico A0 a tierra, la caída de voltaje también cambia. Este cambio en la caída de voltaje es recibido por el pin analógico A0 en forma de valor analógico entre 0 y 1023.
2. Arduino convierte este valor analógico recibido en un valor PWM entre 0 y 255 utilizando este código:
y= mapa(x,0,1023,0,255); // Asignación o conversión del valor bw mínimo al valor analógico máximo al valor pwm correspondiente
3. Este valor PWM ahora se le da al pin digital 6 inicializado como un pin de salida y conectado a la base del transistor.
4. El código utilizado para escribir este valor PWM en el pin 6 es:
analogWrite(6,y); // Escribiendo este valor analógico en el pin 6 que está conectado a la base del transistor para obtener un voltaje de salida reducido
5. Esto provoca la conmutación del transistor de acuerdo con el valor PWM proporcionado en su base.
6. Y este cambio en la frecuencia de conmutación provoca un cambio en la velocidad del motor.
Por lo tanto, de esta manera se obtiene el control de velocidad del motor automatizado utilizando el proyecto Arduino basado en LDR
Preguntas frecuentes sobre Proyecto Arduino | Control de velocidad automatizado de Motor usando LDR con Arduino
Preguntas frecuentes sobre Proyecto Arduino | Control de velocidad automatizado de Motor usando LDR con Arduino
1. ¿Qué es Arduino?
Arduino es una plataforma de prototipado electrónico de código abierto basada en hardware y software flexibles y fáciles de usar. Se utiliza ampliamente para la creación de proyectos interactivos, como el control de sensores y actuadores.
2. ¿Qué es un LDR?
Un LDR (Light Dependent Resistor) o fotoresistor es un componente electrónico que varía su resistencia en función de la luz que incide sobre él. Se utiliza comúnmente para detectar niveles de luz en proyectos electrónicos.
3. ¿Cómo funciona el control de velocidad automatizado de un motor con Arduino y un LDR?
En este proyecto, el LDR se utiliza para detectar cambios en la intensidad de la luz. A medida que la luz sobre el LDR varía, su resistencia también varía. Esta variación de resistencia se utiliza para controlar la velocidad de un motor conectado a Arduino mediante la modulación de ancho de pulso (PWM) en un pin de salida.
4. ¿Cuáles son los materiales necesarios para este proyecto?
Los materiales necesarios para este proyecto son:
5. ¿Dónde puedo encontrar el código fuente para este proyecto?
Puedes encontrar el código fuente completo de este proyecto en el siguiente enlace: www.example.com/codigoFuente.
6. ¿Se requieren conocimientos de programación para realizar este proyecto?
Sí, se requieren conocimientos básicos de programación en Arduino para realizar este proyecto. Debes tener familiaridad con el entorno de desarrollo de Arduino y saber cómo cargar el código en la placa Arduino.
7. ¿Dónde puedo aprender más sobre Arduino y proyectos similares?
Puedes obtener más información sobre Arduino y proyectos similares en el siguiente enlace: es.wikipedia.org/wiki/Arduino.
Proyecto Arduino | Control de Velocidad Automatizado de Motor usando LDR
¿Te gustaría dar un paso más en tus proyectos de electrónica y programación? Imagina poder controlar la velocidad de un motor de forma automática, ¡todo gracias a un sensor de luz! En este artículo, te llevaremos a través de un fascinante proyecto con Arduino que combina la versatilidad de esta potente plataforma con la sensibilidad de un LDR (resistor dependiente de la luz).
Aprenderás cómo implementar un sistema que ajusta la velocidad del motor en función de la intensidad lumínica, creando un mecanismo inteligente que responde a su entorno. ¡Sigue leyendo y descubramos juntos cómo hacerlo!
Componentes Necesarios
- LDR
- Arduino UNO
- Transistor TIP122
- Motor CC
- Resistencia de 1 kΩ
- Potenciómetro de 10 kΩ
- Cables de conexión
Diagrama del Circuito
A continuación se presenta un esquema básico del circuito que debes montar para este proyecto:
Código Arduino
int x; // entrada de LDR
int y; // salida PWM
void setup() {
pinMode(A0, INPUT);
pinMode(6, OUTPUT);
Serial.begin(9600);
}
void loop() {
x = analogRead(A0); // lectura analógica desde el pin A0 conectado a LDR y POT
y = map(x, 0, 1023, 0, 255); // Mapeo del valor
analogWrite(6, y); // Escritura del valor PWM en el pin 6
Serial.print("Entrada LDR: ");
Serial.print(x);
Serial.print("t O/P PWM value: ");
Serial.println(y);
delay(1000);
}
Funcionamiento del Proyecto
El funcionamiento del control de velocidad basado en LDR es el siguiente:
- Cuando la luz incide en el LDR, la resistencia cambia, provocando una variación en la caída de voltaje.
- Esta variación es detectada por Arduino, que lee el valor analógico entre 0 y 1023.
- El valor leído se convierte a un valor PWM entre 0 y 255 mediante la función
map(). - El valor PWM se escribe en el pin correspondiente que controla el transistor conectado al motor.
- El transistor regula el flujo de corriente hacia el motor, ajustando su velocidad en función del valor PWM.
FAQs
¿Qué es un LDR?
Un LDR (Light Dependent Resistor) es un resistor cuya resistencia disminuye cuando la luz incide sobre él. Se utiliza en aplicaciones que requieren detección de luz, como este proyecto de control de velocidad.
¿Cómo puedo mejorar este proyecto?
Puedes agregar más funcionalidades como un display LCD que muestre la velocidad actual, o incorporar un sistema de retroalimentación que ajuste automáticamente la velocidad del motor en diferentes condiciones de luz.
¿Dónde puedo encontrar más información sobre Arduino?
Para profundizar en el uso de Arduino, te recomendamos visitar el sitio oficial de Arduino y la comunidad de Arduino Forum.
Conclusión
Este proyecto de Arduino es una excelente manera de aprender sobre la automatización y el control del motor. Te invitamos a probarlo y explorar aún más capacidades de esta plataforma fantástica.
