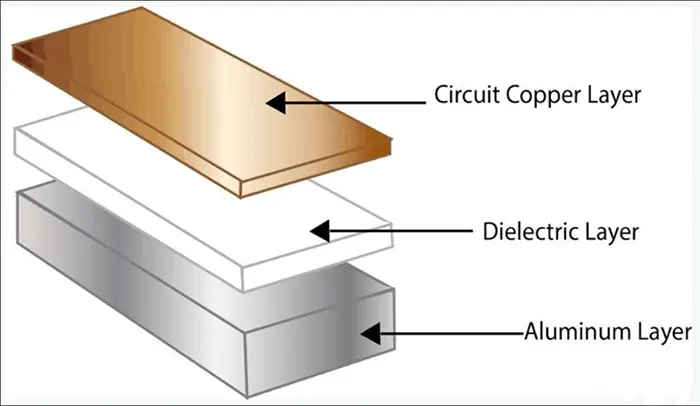

Estructura de PCB de aluminio

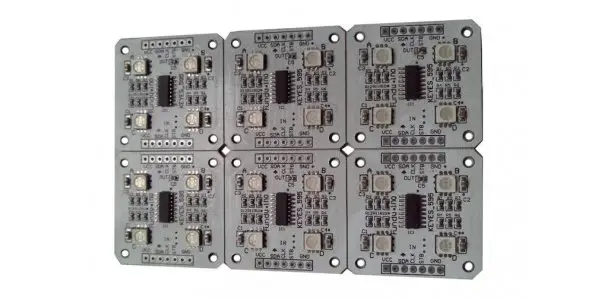

¿Qué es PCB de aluminio? Estructura, Características y AplicacionesEstructura>>

Capa de cobre del circuito

Esta capa transmite señales por toda la placa PCB. El movimiento de partículas cargadas genera calor. Este calor se transfiere al sustrato de aluminio. Que lo disipa de manera eficiente.

Capa aislante

Esta capa también se conoce como capa dieléctrica. Está hecho de materiales que son malos conductores de la electricidad. Absorbe el calor generado en la capa superior. Y transfiéralo al sustrato de aluminio debajo de él.

Sustrato

El sustrato actúa como base para la PCB. Sostiene firmemente los componentes por encima de él. Al cambiar las características del sustrato, el rendimiento de la PCB varía. Por ejemplo, un sustrato rígido proporciona resistencia y durabilidad a la placa de circuito impreso. Mientras que un sustrato flexible abre más opciones de diseño.

El sustrato de aluminio se utiliza en aplicaciones basadas en electrónica de potencia donde se requiere una alta disipación térmica. Debido a su buena conductividad térmica, mantiene el calor alejado de los componentes electrónicos vitales. Garantizando así un daño mínimo al circuito.

Ventajas de PCB de aluminio

  • La capacidad de disipación de calor de los PCB de aluminio es mucho mejor que la de los PCB estándar.
  • Los PCB de aluminio brindan más resistencia y durabilidad. En comparación con los PCB basados ​​en cerámica y fibra de vidrio.
  • Parece irónico, pero los PCB basados ​​en aluminio son más ligeros. En comparación con las PCB estándar.
  • La expansión y contracción térmica de los componentes de PCB se reducen mediante el uso de PCB de aluminio.
  • Los PCB hechos de aluminio son ecológicos. No es tóxico y es reciclable. No crea ningún impacto dañino en nuestro planeta.
  • El proceso de ensamblaje de PCB de aluminio es más fácil que el de PCB estándar.

Aplicaciones de PCB de aluminio

  • Se utilizan en dispositivos de fuente de alimentación como reguladores de conmutación, convertidor CC/CA, regulador SW.
  • En los módulos de potencia, se utilizan en inversores, relés de estado sólido y puentes rectificadores.
  • En automóviles, se utilizan en un regulador electrónico, encendido, controlador de fuente de alimentación, etc.
  • Son la elección perfecta para amplificadores. Amplificador balanceado, amplificador de audio, amplificador de potencia, amplificador operacional, amplificador de alta frecuencia.
  • Se utilizan en el circuito de transmisión y filtrado.
  • Se utilizan para hacer la placa de la CPU. Y fuente de alimentación de las computadoras.
  • Los motores eléctricos requieren una alta corriente para su funcionamiento. En las industrias, los circuitos de los controladores de motor utilizan PCB de aluminio.
  • Son una opción popular para aplicaciones LED debido a su capacidad de ahorro de energía.

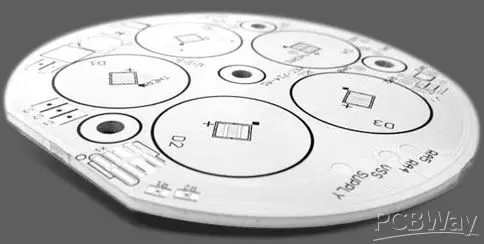

¿Qué es PCB de aluminio? Estructura, Características y AplicacionesPCB>>

PCB de aluminio en PCBWay

circuito impreso es uno de los mejores fabricantes de PCB de aluminio. Para aumentar el rendimiento general del producto, proporcionan una capa de revestimiento térmico a la placa de circuito impreso de aluminio. Disipa el calor de una manera altamente eficiente. Para aplicaciones de alta potencia y basadas en tolerancias estrictas, la placa de circuito impreso con respaldo de aluminio es la elección perfecta entre los creadores de proyectos.

Considerando parámetros como el coeficiente de expansión térmica, conductividad térmica, resistencia, dureza, peso y costo. Una placa de aluminio es una opción ideal para su proyecto. Puede modificar su sustrato de PCB. PCBWay ofrece diferentes placas de aluminio como 6061, 5052, 1060 y muchas más.

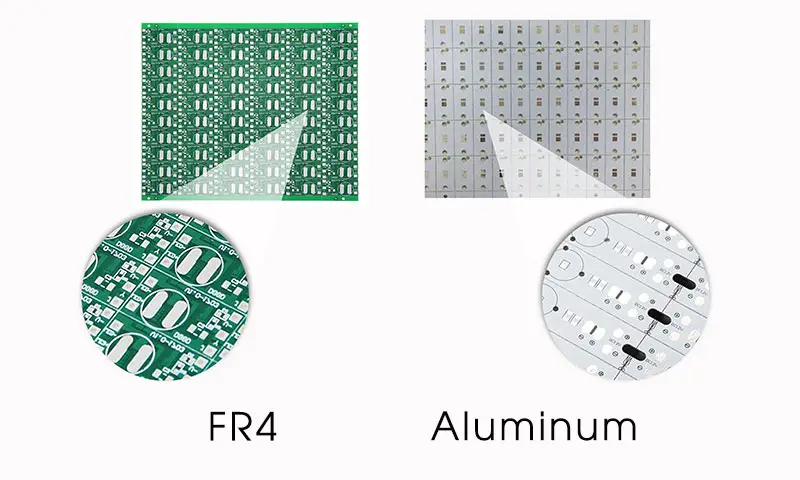

¿Qué es PCB de aluminio? Estructura, Características y AplicacionesUn>>

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Preguntas Frecuentes sobre PCB de Aluminio | Estructura, Características y Aplicaciones

Preguntas Frecuentes sobre PCB de Aluminio

¿Qué es un PCB de Aluminio?

Un PCB (Printed Circuit Board) de Aluminio es un tipo especial de placa de circuito impreso donde el sustrato base utilizado es el aluminio en lugar del tradicional material de fibra de vidrio o cerámica. Proporciona una excelente conducción térmica y disipación de calor.

¿Cuáles son las características de los PCB de Aluminio?

Los PCB de Aluminio presentan varias características que los hacen únicos:

  • Conducción térmica eficiente: El aluminio es un excelente conductor térmico, lo que permite disipar el calor generado por los componentes electrónicos de manera efectiva.
  • Buena rigidez: A diferencia de los PCB convencionales, los PCB de Aluminio son más rígidos debido a la naturaleza del aluminio como sustrato.
  • Baja expansión térmica: El aluminio tiene una baja expansión térmica, lo que minimiza el estrés y las tensiones en los componentes.
  • Peso ligero: Debido a su composición de aluminio, los PCB de Aluminio son más ligeros en comparación con otros tipos de PCB.
  • Excelente disipación de calor: Los PCB de Aluminio permiten una disipación de calor más eficiente, lo que ayuda a mantener la temperatura adecuada de los componentes electrónicos.

¿Cuáles son las aplicaciones de los PCB de Aluminio?

Los PCB de Aluminio tienen diversas aplicaciones en la industria electrónica, entre las cuales destacan:

  • Electrónica de potencia: Los PCB de Aluminio son ampliamente utilizados en sistemas de electrónica de potencia debido a su capacidad para disipar el calor generado por los componentes de alta potencia.
  • Iluminación LED: Debido a la alta eficiencia en la disipación de calor, los PCB de Aluminio son ideales para su uso en aplicaciones de iluminación LED, ya que ayudan a prolongar la vida útil de los LED.
  • Electrónica automotriz: Los PCB de Aluminio también encuentran aplicación en la industria automotriz, especialmente en sistemas de control de motor y sistemas de iluminación.
  • Industria de telecomunicaciones: En aplicaciones de alta frecuencia, como antenas y amplificadores de señal, los PCB de Aluminio ofrecen un rendimiento excelente debido a su menor pérdida dieléctrica.
  • Para obtener más información sobre los PCB de Aluminio, puedes visitar el siguiente enlace: Placa de circuito impreso – Wikipedia

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    ¿Qué es PCB de ⁣Aluminio? Estructura, Características ⁢y Aplicaciones

    Introducción

    En ‌un mundo donde la tecnología​ avanza a pasos agigantados, la​ eficiencia y ​la durabilidad ‍ de los componentes electrónicos son fundamentales. ‌Uno de los aliados más importantes ⁣en este contexto es​ el PCB (Placa de ‍Circuito Impreso)‍ de aluminio. En ‌este artículo, exploraremos ‍su estructura, características y aplicaciones, destacando su papel crucial ‌en la electrónica ⁣moderna.

    Estructura del PCB de Aluminio

    Un ⁢PCB de aluminio está ⁣compuesto⁣ por tres capas​ principales:

    1. Capa de Cobre: Esta capa⁣ conductiva permite la transmisión de señales a través de la placa.
    2. Capa Aislante: También conocida como ⁢capa dieléctrica, está ⁣hecha ‌de materiales que⁣ absorben el calor generado y⁣ lo transfieren‌ al sustrato de aluminio.
    3. Sustrato de⁤ Aluminio: Actúa como la base de la placa. Su función principal ⁤es ⁤dissipar el calor ⁢y proporcionar ⁤estabilidad mecánica a los componentes.

    La⁢ elección del sustrato de aluminio resulta beneficiosa ​en aplicaciones ​que requieren alta disipación ⁣térmica, manteniendo ⁢la integridad de los componentes electrónicos operativos [[1](https://www.ipcb.com/es/spcb/181.html)].

    Ventajas del ​PCB de ‍Aluminio

    Los ⁣PCB ⁣de aluminio ofrecen múltiples ventajas‌ frente a los PCB estándar:

    • Mejor disipación ⁤de calor, previniendo sobrecalentamientos.
    • Mayor resistencia y durabilidad en⁢ comparación con⁣ los de cerámica y fibra de vidrio.
    • Son más ligeros a ​pesar de su robustez.
    • Menor expansión y contracción térmica, lo que reduce el riesgo ‌de daño.
    • Material ecológico, reciclable y no tóxico.
    • Proceso de ensamblaje más sencillo que en‍ los PCB convenciales.

    Estas‍ características los hacen ideales para ⁣aplicaciones ⁣en electrónica⁣ de potencia,⁣ donde el manejo del calor es crítico [[3](https://www.pcbway.es/pcb_prototype/General_introduction_of_Aluminum_PCB.html)].

    Aplicaciones del PCB de Aluminio

    Los PCB de aluminio se utilizan en una variedad de sectores:

    • Dispositivos de‍ fuente de alimentación como reguladores⁢ de conmutación y ​convertidores CC/CA.
    • Módulos de potencia como inversores y ​puentes⁣ rectificadores.
    • Automóviles, incluyendo reguladores electrónicos y controladores de ​potencia.
    • Amplificadores de⁢ audio y de potencia.
    • Placas de​ CPU y fuentes de alimentación para computadoras.
    • Aplicaciones ​en ‍tecnología LED por ​su⁢ eficiencia energética.

    Estas aplicaciones ilustran la versatilidad y eficiencia del PCB de ‍aluminio en el diseño‍ moderno ​de circuitos [[2](https://www.hellopcba.com/aluminium-led-pcb)].

    Preguntas Frecuentes sobre PCB de Aluminio

    ¿Qué ⁢es un PCB de Aluminio?

    Un PCB ⁢de Aluminio es un ⁢tipo especial de placa de circuito impreso donde el sustrato base utilizado es el aluminio, ‌en lugar de materiales como la fibra de vidrio o ⁣la cerámica. ‌Esta elección ‍proporciona una excelente conducción térmica y disipación de calor, crucial para componentes electrónicos que​ generan mucho calor [[1](https://www.ipcb.com/es/spcb/181.html)].

    ¿Cuáles ‌son las ventajas del PCB de Aluminio?

    Entre las ventajas ​más destacadas se encuentran su superior capacidad de disipar calor, mayor resistencia y durabilidad, así⁣ como su ligereza, lo que mejora la eficiencia de​ los dispositivos electrónicos donde se implementan.

    ¿En ‍qué aplicaciones se ‌utiliza principalmente el‌ PCB de Aluminio?

    Se utiliza en diversas aplicaciones que ​requieren ​gestión térmica,‌ incluyendo unidades de potencia, automóviles, amplificadores de audio, placas de CPU y tecnologías LED, debido⁤ a su capacidad​ de ahorro ⁢energético.
