RS232 VS RS485: Conozca la diferencia (Pinout, Velocidad)
En un mundo donde la comunicación entre dispositivos electrónicos es esencial, RS232 y RS485 se destacan como dos de los protocolos más utilizados en la industria. Pero, ¿cuáles son las verdaderas diferencias entre ellos? Si alguna vez te has preguntado por qué uno es más adecuado para ciertas aplicaciones que el otro, ¡has llegado al lugar correcto! En este artículo, exploraremos a fondo las características únicas de cada protocolo, desde su pinout hasta sus velocidades, desmitificando sus funcionalidades para ayudarte a elegir el más adecuado para tus necesidades. Prepárate para adentrarte en el fascinante universo de la transmisión de datos y descubre cómo las decisiones informadas pueden marcar la diferencia en tus proyectos.
Ya sea que esté buscando conectar dispositivos en serie o busque una transmisión de datos rápida y confiable, es crucial comprender las diferencias entre RS232 y RS485. En este artículo, exploraremos tanto el pinout como la velocidad de estas dos interfaces de comunicación, para que pueda elegir la opción perfecta para sus necesidades. ¡Descubra ahora mismo la diferencia entre RS232 y RS485!

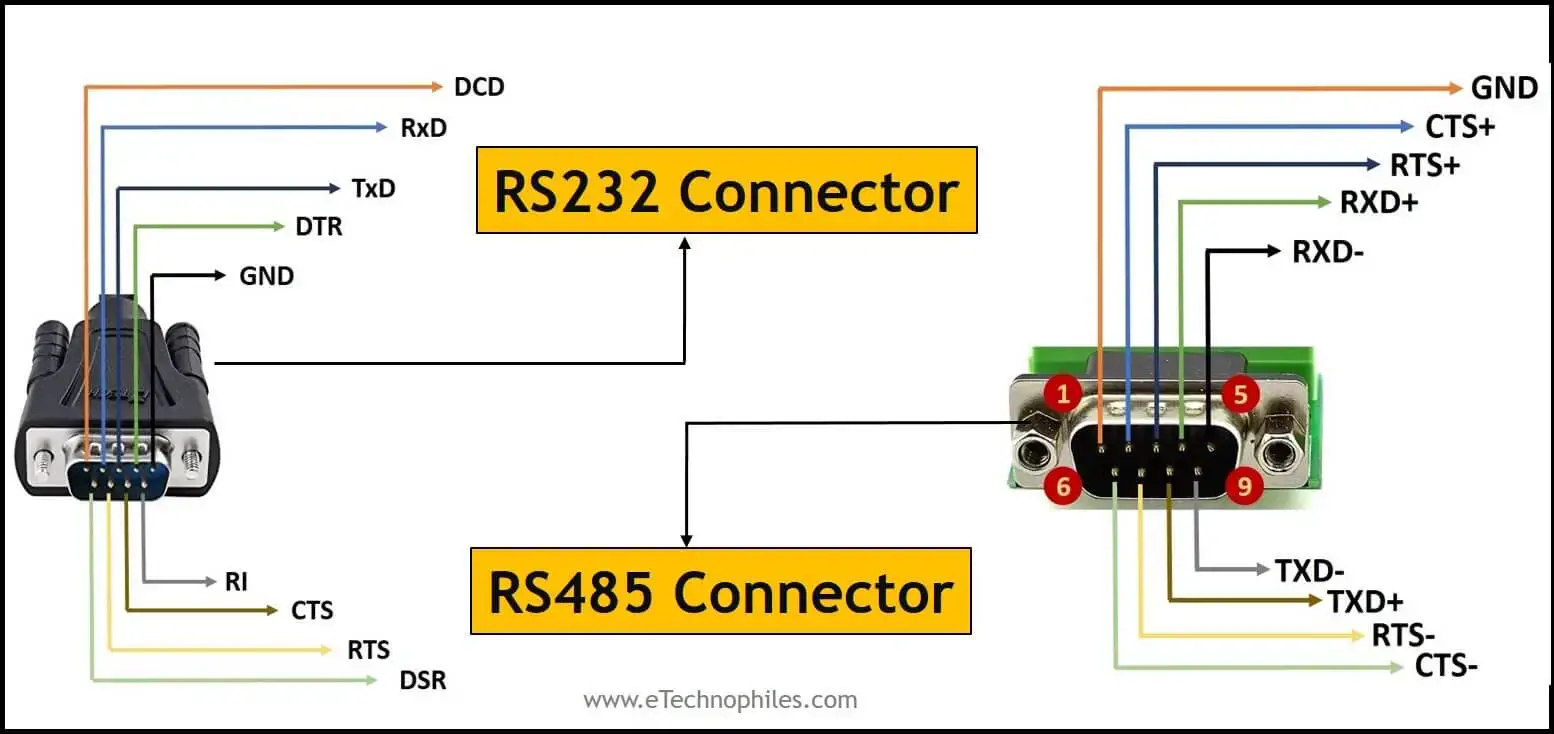

RS232 y RS485 son dos protocolos populares de comunicación de datos en serie. Estos fueron establecidos por la Asociación de Industrias Electrónicas (EIA) y se utilizan para la comunicación entre un sistema y un periférico. Pero casi se reemplazan con el estándar USB en estos días.
RS232>
RS485 es una versión avanzada de RS232. Por lo tanto, RS485 fue diseñado para resolver o mejorar varias limitaciones y funciones de RS232. Una ventaja de RS485 fue que admite el mismo cable y conectores DB9 que utiliza RS232. Por lo tanto, no fue necesario utilizar diferentes modelos de cable y conector.
RS485 se introdujo con varias características mejoradas en comparación con RS232. Hagamos una comparación para ambos estándares.
RS485 y RS432 difieren en los siguientes aspectos:
- Configuración de línea
- Modo de operación
- Modo de conexión
- Tipo de señalización
- Cableado/Distribución de pines
- Longitud del cable
- Velocidad de datos
Las diferencias entre RS232 y RS485 se consolidan en la siguiente tabla.
Parámetro/Característica
RS232
RS485
Configuración de línea
de un solo extremo
Diferencial
Modo de operación
Símplex o dúplex completo
Símplex o semidúplex
Tipo de conexión
Punto a punto
multipunto
Número de dispositivos posibles de conectar
1
32
Señalización
Desequilibrado
Equilibrado
Dirección
bidireccional
unidireccional
Alambrado
Conexiones directas
Conexiones cruzadas
Longitud máxima del cable
50 pies
4000 pies
Velocidad máxima de datos
(a la longitud máxima del cable)
20 kbps
10 kbps
Velocidad máxima de datos posible
(distancia muy corta)
1Mbps
10Mbps
Diferencia entre RS232 VS RS485
Estas diferencias se explican en detalle a continuación.
Configuración de línea
RS232 utiliza un método de señalización de un solo extremo, lo que significa que solo hay una línea de señal entre el transmisor y el receptor. RS485 utiliza un método de señalización diferencial, lo que significa que hay dos líneas de señal entre el transmisor y el receptor. La señalización diferencial es menos susceptible a la interferencia de ruido que la señalización de un solo extremo.
Modo de operación
RS232 transmite y recibe datos en ambas direcciones, mientras que RS485 admite transmisión y recepción en una sola dirección a la vez.
Esto convierte a RS232 en una interfaz bidireccional y a RS485 en una interfaz unidireccional.
Modo de conexión
RS485 puede conectarse con varios dispositivos a la vez. Puede conectarse y hablar con hasta 32 dispositivos. Estas características crearon numerosas aplicaciones para RS485.
RS232 admite una conexión punto a punto donde puede conectarse con un solo dispositivo a la vez. Es decir, un sistema se puede conectar con un solo periférico a la vez mediante RS232.
Configuración de pines y cableado RS232 VS RS485

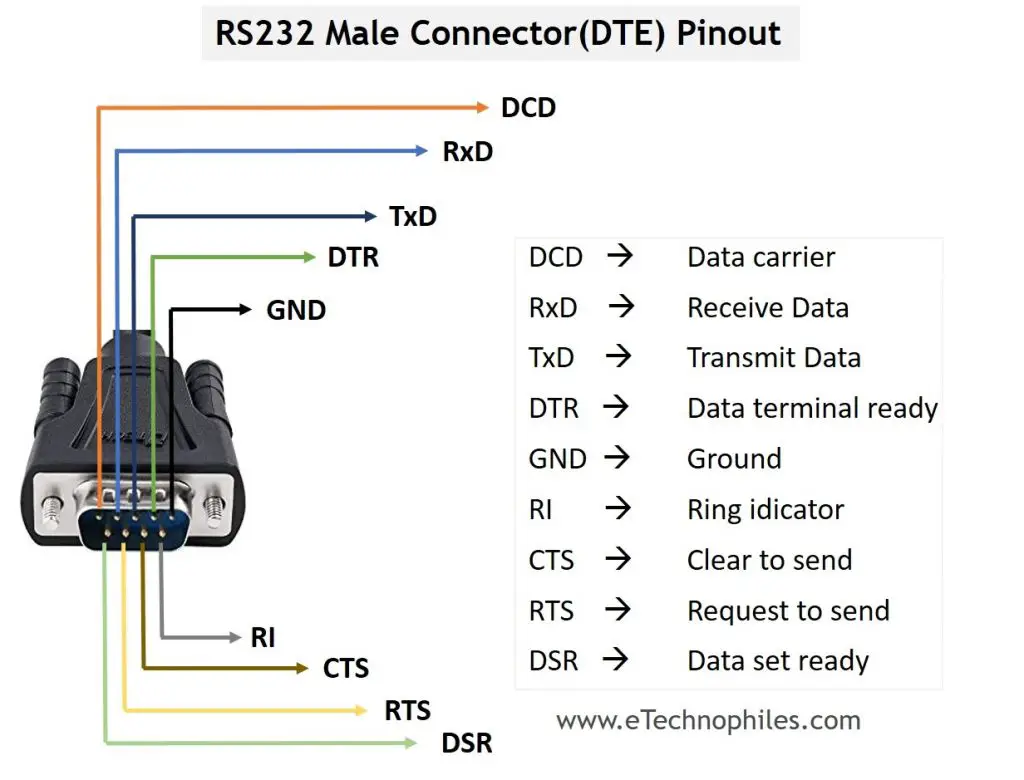

El protocolo RS232 utiliza un conector DB9 de 9 pines. El pinout de los conectores macho RS232 se muestra a continuación.
Asignación>

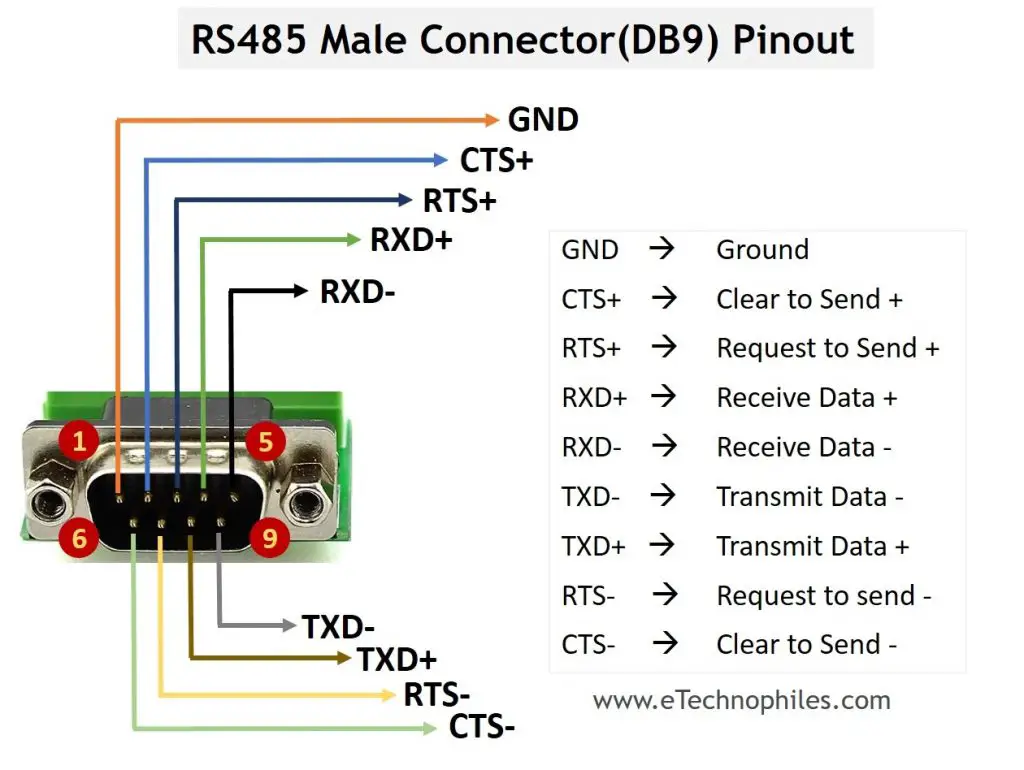

RS485 usa el mismo conector DB9 pero las conexiones a los pines son diferentes ya que requiere pines positivos y negativos para transmisión y recepción.
Asignación>

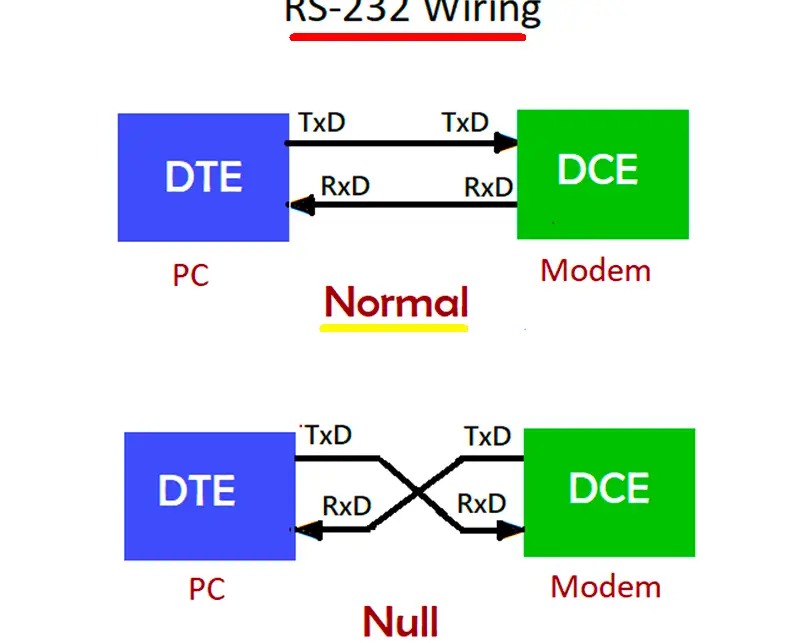

Nota: La forma de bobinado de RS232 es una conexión directa. Pero RS484 tiene conexiones cruzadas en su cableado.
Similar: Pinout VGA, características, ventajas y desventajas
Señalización
RS232 utiliza señalización no balanceada por la cual solo se usa un pin para transmisión y recepción. Por lo tanto, RS232 tiene dos pines de transferencia de datos.
Pero RS485 utiliza una estrategia bipolar en la que se utilizan un conjunto de pines positivos y negativos para transmitir y recibir señales. Por lo tanto, RS485 utiliza 4 pines de transferencia de datos.
Longitud máxima del cable
RS232 generalmente se usa para distancias más cortas, hasta alrededor de 50 pies, y no requiere cableado o terminación especial. RS485 se puede usar para distancias mucho más largas, hasta 4000 pies, pero requiere cableado y terminación especiales.
Velocidad máxima de datos
RS485 también introdujo avances en la velocidad máxima de transmisión de datos. RS232 puede transmitir los datos a 20 Kbps (máximo), mientras que RS485 se introdujo con un tremendo aumento en la velocidad de datos de hasta 10 Mbps (máximo).
RS232 VS RS485- Conclusión
RS232 es una interfaz de un solo extremo, lo que significa que solo usa un cable para transmitir datos. A diferencia de, RS485 es una interfaz diferencial, lo que significa que utiliza dos cables para transmitir datos. Esta diferencia es importante porque afecta la distancia máxima a la que se pueden transmitir los datos.
RS232 está limitado a una distancia máxima de 50 pies, mientras que RS485 se puede extender hasta 4000 pies. Además, RS232 usa una oscilación de voltaje de un solo extremo, mientras que RS485 usa una oscilación de voltaje diferencial. Esto significa que RS485 puede tolerar niveles más altos de ruido e interferencia. Como resultado, RS485 se usa típicamente en aplicaciones industriales donde están presentes largas distancias y altos niveles de ruido.
Preguntas frecuentes sobre RS232 VS RS485 – Conozca la diferencia
Preguntas frecuentes sobre RS232 VS RS485 – Conozca la diferencia
1. ¿Cuál es la diferencia principal entre RS232 y RS485?
La principal diferencia entre RS232 y RS485 radica en el tipo de conexión y la forma en que se transmiten los datos. RS232 es un estándar de comunicación serial que utiliza señales positivas y negativas para transmitir datos. Por otro lado, RS485 es un estándar de comunicación serial que utiliza una conexión diferencial equilibrada para transmitir datos.
2. ¿Cuál es el pinout de RS232?
El pinout de RS232 varía según el conector utilizado. En general, los conectores DB9 y DB25 son comunes en RS232. Los pines más utilizados en un conector DB9 son:
Puede encontrar más información detallada sobre el pinout de RS232 en este enlace.
3. ¿Cuál es la velocidad de transmisión de RS232 y RS485?
La velocidad de transmisión en RS232 varía, pero las velocidades comunes son 300 bps (baudios) a 115200 bps. Por otro lado, RS485 generalmente permite velocidades más altas, desde 1200 bps hasta 10 Mbps.
4. ¿Cuál es la diferencia en la resistencia de terminación entre RS232 y RS485?
RS232 no requiere resistencia de terminación, mientras que RS485 requiere resistencias de terminación al final de la línea de comunicación para evitar la reflexión de las señales y garantizar una transmisión confiable.
5. ¿Cuál es el rango de transmisión de RS232 y RS485?
RS232 es más adecuado para distancias cortas, generalmente hasta 50 pies (15 metros) debido a la degradación de la señal. RS485, por otro lado, es más adecuado para distancias largas, generalmente hasta 4000 pies (1200 metros).
Es importante tener en cuenta que la elección entre RS232 y RS485 depende de los requisitos específicos de su aplicación. Ambos estándares tienen sus ventajas y desventajas, por lo que es fundamental comprender las diferencias antes de tomar una decisión.
Para obtener más información sobre RS232 y RS485, puede consultar la página de Wikipedia sobre RS-232 y RS-485.
RS232 VS RS485: Conozca la diferencia (Pinout, Velocidad)
En un mundo donde la comunicación entre dispositivos electrónicos es esencial, RS232 y RS485 se destacan como dos de los protocolos más utilizados en la industria. Pero, ¿cuáles son las verdaderas diferencias entre ellos? En este artículo, exploraremos a fondo las características únicas de cada protocolo, desde su pinout hasta sus velocidades, desmitificando sus funcionalidades para ayudarte a elegir el más adecuado para tus necesidades.
RS232: Una introducción
RS232 es un estándar de comunicación de datos en serie que se utiliza comúnmente para conectar dispositivos en aplicaciones de corto alcance. Utiliza un método de señalización de un solo extremo, lo que significa que solo hay una línea de señal entre el transmisor y el receptor.
RS485: Mejoras y ventajas
RS485 es una versión avanzada de RS232 diseñada para superar varias limitaciones de RS232. Utiliza un método de señalización diferencial, que mejora la resistencia al ruido y permite una comunicación a mayores distancias y entre múltiples dispositivos.
Comparación de características
| Parámetro/Característica | RS232 | RS485 |
|---|---|---|
| Configuración de línea | Un solo extremo | Diferencial |
| Modo de operación | Símplex o dúplex completo | Símplex o semidúplex |
| Tipo de conexión | Punto a punto | Multipunto |
| Número de dispositivos posibles | 1 | Hasta 32 |
| Señalización | No balanceada | Equilibrada |
| Longitud máxima del cable | 50 pies | 4000 pies |
| Velocidad máxima (a distancia máxima) | 20 kbps | 10 Mbps |
Pinout y cableado
El protocolo RS232 utiliza un conector DB9 de 9 pines. Por otro lado, RS485 también puede utilizar el mismo conector, pero la asignación de pines es diferente. Mientras que RS232 tiene conexiones directas, RS485 requiere conexiones cruzadas en su cableado.
Diferencias clave
Las principales diferencias entre RS232 y RS485 son:
- Distancia de transmisión: RS232 es adecuado para distancias cortas, idealmente hasta 50 pies. RS485 soporta distancias mucho mayores, hasta 4000 pies.
- Conexiones: RS232 permite una conexión punto a punto, mientras que RS485 puede conectar múltiples dispositivos simultáneamente.
- Resistencia al ruido: RS485, gracias a su señalización diferencial, es menos susceptible a la interferencia eléctrica.
Conclusión
RS232 es ideal para aplicaciones que requieren conexiones simples y cortas, mientras que RS485 es más adecuado para sistemas industriales donde se necesita comunicarse a largas distancias y entre múltiples dispositivos. Entender estas diferencias puede marcar la diferencia en el éxito de tus proyectos de comunicación de datos.
Preguntas frecuentes sobre RS232 VS RS485
1. ¿Cuál es la principal diferencia entre RS232 y RS485?
La principal diferencia radica en el método de señalización y la capacidad de conexión. RS232 utiliza señalización de un solo extremo y es adecuado para conexiones punto a punto, mientras que RS485 utiliza señalización diferencial, lo que permite la conexión multipunto y es más eficaz en distancias largas y ambientes ruidosos.
2. ¿Qué aplicaciones son ideales para RS485?
RS485 es comúnmente utilizado en entornos industriales, como sistemas de control y automatización, donde es necesario conectar múltiples dispositivos a largas distancias con alta resistencia a interferencias.
3. ¿Puedo usar el mismo cable para RS232 y RS485?
Sí, ambos estándares pueden utilizar conectores DB9, pero la asignación de pines y el cableado son diferentes, por lo que debes asegurarte de seguir las conexiones correctas para cada protocolo.
4. ¿Cuál es la velocidad máxima de transmisión para cada protocolo?
RS232 tiene una velocidad máxima de 20 kbps, mientras que RS485 puede alcanzar hasta 10 Mbps, lo que le da una ventaja significativa en aplicaciones que requieren una rápida transferencia de datos.
5. ¿Cómo afecta la longitud del cable a la velocidad de transmisión?
A medida que la longitud del cable aumenta, la velocidad de transmisión puede disminuir para ambos estándares. RS232 es más sensible a esta variación debido a su diseño, mientras que RS485 es más tolerante y puede mantener velocidades más altas a distancias mayores.
Para más información sobre las diferencias entre RS232 y RS485, consulta los detalles en Optcore o Mochuán.
