11 simuladores de circuito en línea gratuitos – 2023 (probado y comprobado)

Simuladores de circuitos online no requiere ninguna instalación en su PC/portátil y puede ejecutar simulaciones con muchos recursos incluso en dispositivos de baja especificación. Estos simuladores permiten a los estudiantes aprender conceptos prácticos de manera rentable. Los profesionales también pueden beneficiarse de estos simuladores, ya que pueden probar sus teorías y conceptos antes de optar por un diseño práctico.

Hay muchos simuladores de circuitos en línea gratuitos disponibles en Internet. Sin embargo, no siempre son fáciles de usar y pueden carecer de las funciones avanzadas que necesitan los profesionales. Para aprovechar al máximo estos simuladores, debe estar familiarizado con los conceptos básicos de circuitos, como fuentes de voltaje, fuentes de corriente, resistencias, condensadores, etc.. Si no está familiarizado con estos conceptos, debe invertir en un buen libro de texto o tomar un curso de introducción antes de usar simuladores en línea.

En este artículo, discutiremos 11 simuladores de circuitos en línea gratuitos junto con los pros y los contras de cada simulador.

Aquí está la lista de Simuladores de Circuitos Online Gratis

1. Tinkercad
2. Falstad
3. Simulador.io
4. circuito.io
5. Circuito-Nube
6. PartSim
7. hacercircuitos
8. EasyEDA
9. CircuitoLab
10. CircuitoSim
11. cada circuito

Mejor en general: EasyEDA

EasyEDA fácilmente toma este título debido a sus características y herramientas de nivel profesional. También tiene un editor de PCB, del que carecen la mayoría de los otros simuladores de circuito libre. Cuando se trata de la biblioteca de componentes, ofrece una gran biblioteca para seleccionar una variedad de componentes.

A continuación se muestra la lista de 11 simuladores de circuitos en línea gratuitos:

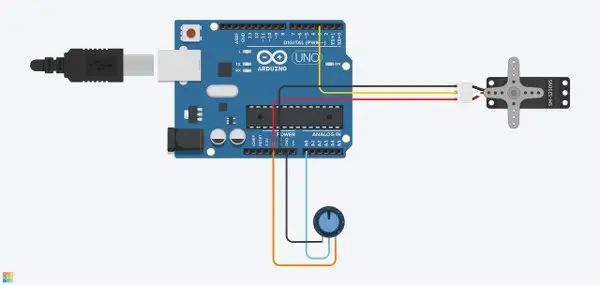

Tinkercad es un producto de Autodesk que permite a los usuarios simular circuitos electrónicos. Viene con un simulador rápido y un montón de componentes. Puede editar componentes y conectarlos mediante cables. La característica más interesante de Tinkercad es la simulación Arduino.

También puede exportar su circuito desde Tinkercad como código fuente para editar usando bloques de código o C++.

Ventajas:

• Puede codificar su circuito usando C++.
• Puede crear un circuito virtual.
• El simulador es rápido y relativamente preciso.
• Puede agregar diseño 3D a sus circuitos.
• Tiene una enorme biblioteca de componentes.

Contras:

• Requiere conexión a Internet.
• Carece de un editor de PCB.
• El entorno de modelado 3D no es apto para principiantes.

Este sitio contiene una gran cantidad de simuladores educativos para materias como Física, Matemáticas e Ingeniería. El sitio le permite diseñar y simular circuitos electrónicos básicos. Incluso anima la dirección del flujo de corriente.

Aquí está la lista de algunos componentes presentes:

• Resistor
• Componentes pasivos
• Entrada y fuentes
• Salida y etiquetas
• Componentes activos
• fichas digitales
• Chips analógicos e híbridos

Ventajas:

• De uso gratuito.
• Gran simulación con animación de flujo actual.
• Ideal para el diseño de circuitos electrónicos básicos.

Contras:

• No es ideal para diseño y simulación de circuitos avanzados.
• Requiere conexión a Internet.
• Tiene una biblioteca de componentes limitada.

Simulador.io

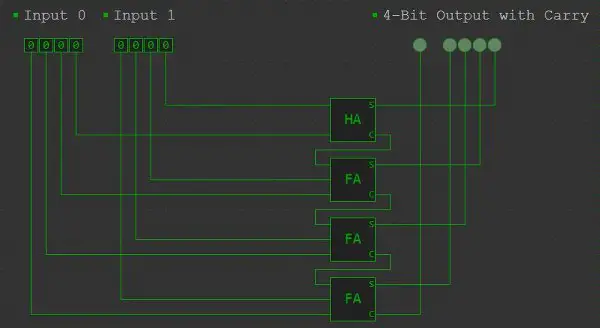

Este simulador también tiene una biblioteca pública donde puede buscar muestras de circuitos. También le permite cargar y jugar con estos diseños en su editor. Este sitio tiene un gran simulador que le permite interactuar en tiempo real con sus pruebas a través de relojes e interruptores. Podrás controlar la señal del reloj de tus simulaciones. El sitio también le permite agregar hasta 7 amigos para colaborar en un proyecto.

Encontrarás los siguientes componentes:

• puertas
• Sumador
• Memoria
• Interruptores y LED
• Salida avanzada
• Conversor de código

Ventajas:

• De uso gratuito.
• Puedes colaborar con tus amigos en un proyecto.
• Permite la interacción en tiempo real de sus simulaciones de circuitos.

Contras:

• Requiere conexión a Internet.
• Tiene componentes limitados.

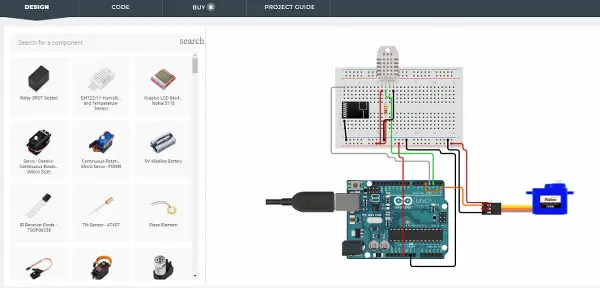

Este simulador en línea es increíble ya que tiene componentes electrónicos casi realistas. Por ejemplo, al usar OR Gate, puede ver todas sus entradas y salidas. Esto da una clara distinción entre el Vcc y el Ground. También puede alternar entre las vistas básica y avanzada.

Tiene la mayoría de los componentes básicos que se han clasificado en:

• Batería de alimentación USB
• Conectar
• Aporte
• Producción

Ventajas:

• Tiene una biblioteca de componentes de aspecto realista.
• Proporciona una vista básica y avanzada.
• Puede guardar su trabajo en formato PDF.

Contras:

• Limitado a componentes básicos.
• Requiere conexión a Internet.
• Carece de una biblioteca pública.

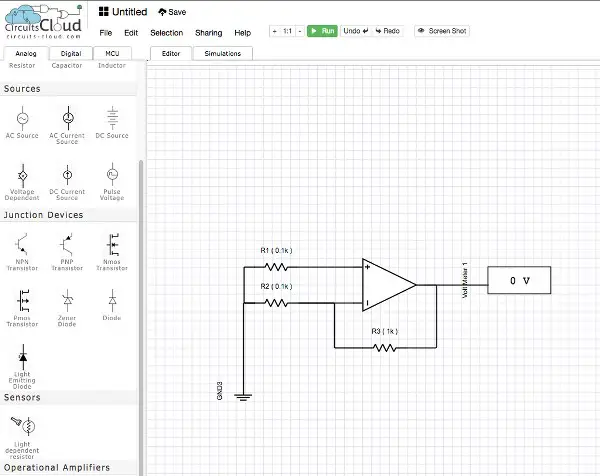

Este es otro gran simulador de circuito en línea gratuito que ofrece una biblioteca pública bastante buena. El sitio tiene una función adicional que le permite especificar con quién desea compartir sus diseños de circuitos. También tienes la opción de compartir los diseños con el público. Una característica útil es que puede hacer que su trabajo público sea privado en cualquier momento en particular.

El sitio web se jacta de tener componentes analógicos y digitales. Algunos de los componentes en estas categorías incluyen:

componentes digitales

• Puertas lógicas
• Chancletas
• Memoria
• Contadores
• multiplexor
• Decodificadores y codificadores

Componentes analógicos

• Herramientas de medición
• Sensores
• Fuentes
• Componentes esenciales y básicos.
• Dispositivos de unión

Ventajas:

• Muestra todos los errores presentes en el circuito de simulación.
• Tiene una biblioteca pública decente.
• Gran selección de componentes digitales y analógicos.
• Gran interfaz de simulación.

Contras:

• Requiere conexión a Internet.
• Componentes limitados.
• Carece de un editor de PCB.

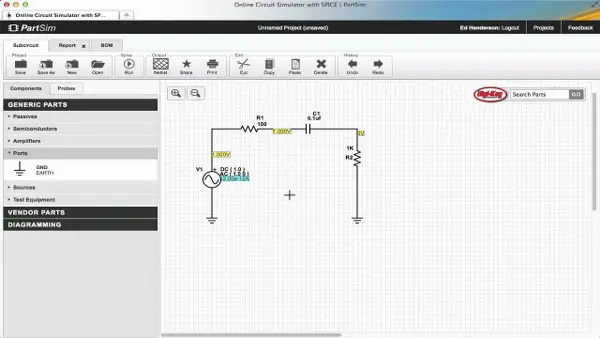

Una excelente herramienta de circuitos en línea que le permite realizar diseños y simulaciones de circuitos básicos y avanzados. Viene con plantillas de diseño de circuitos que lo ayudarán en su diseño junto con una potente función de búsqueda.

La colección de componentes es buena y los componentes se organizan en categorías que van desde piezas genéricas, piezas de proveedores, componentes eléctricos y electrónicos, electromecánicos y muchos otros.

Ventajas:

• Permite la prueba manual de entradas en el circuito.
• Una gran biblioteca de colección de componentes.
• Puede solicitar los componentes utilizados en su diseño directamente desde el sitio.
• Puede guardar su diseño electrónico utilizando el formato de archivo BOM.

Contras:

• Carece de una biblioteca pública de diseños hechos por el usuario.
• Requiere una conexión a Internet en todo momento.

hacercircuitos

Es un excelente simulador de circuitos en línea para circuitos básicos y avanzados. Los componentes son mayormente dinámicos, lo que permite al usuario asignar cualquier valor que desee. Incluso contiene componentes analógicos y digitales.

Ventajas:

• Gran cantidad de componentes para diseños básicos y avanzados.
• Puede realizar análisis de CC, análisis de dominio de frecuencia y análisis de dominio de tiempo.
• Gran biblioteca de circuitos.

Contras:

• Se necesita conexión a Internet.
• Carece de editor de PCB.

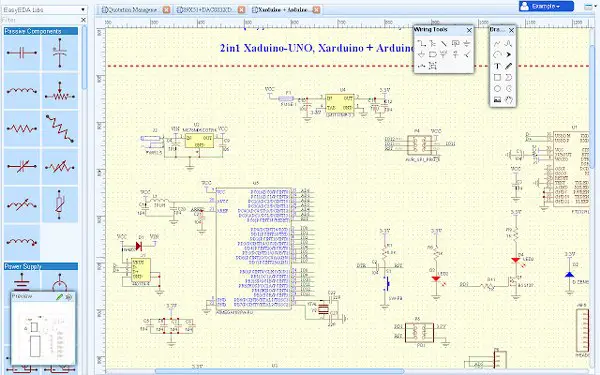

Este es fácilmente el mejor circuito en línea gratuito con sus excelentes funciones, componentes de nivel profesional e interfaz de usuario. Este sitio también incluye un editor de PCB. Le permite controlar la funcionalidad de su componente. La biblioteca de componentes es amplia y si el componente que desea no está presente en la biblioteca estándar, puede buscarlo en la biblioteca aportada por el usuario.

Ventajas:

• Puede codificar por color su circuito.
• Puede controlar las funcionalidades de los componentes.
• Puede convertir un diseño de circuito en un diseño de PCB.
• Puede crear una PCB multicapa.

Contras:

• Se requiere Internet.
• El simulador no es tan rápido como algunos simuladores pagos.

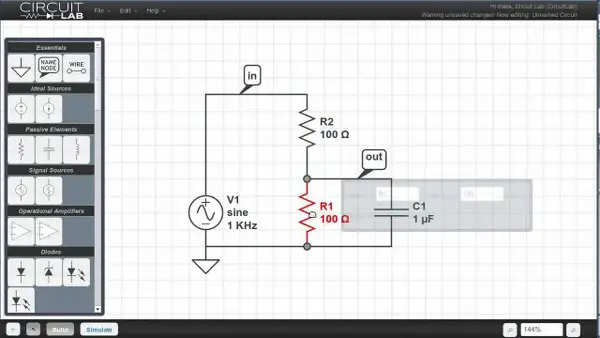

Este sitio es ideal para el diseño y simulación de circuitos intermedios. Contiene casi todos los componentes básicos. Puede guardar su diseño como un archivo PDF, PNG o SVG. Incluso puede realizar análisis de dominio de tiempo y dominio de frecuencia en su circuito.

Ventajas:

• Proporciona herramientas de análisis de dominio de tiempo y frecuencia.
• Tiene la mayoría de los componentes básicos.
• Interfaz fácil de usar.

Contras:

• No es ideal para circuitos avanzados.
• Carece de un editor de PCB.
• Requiere conexión a Internet.

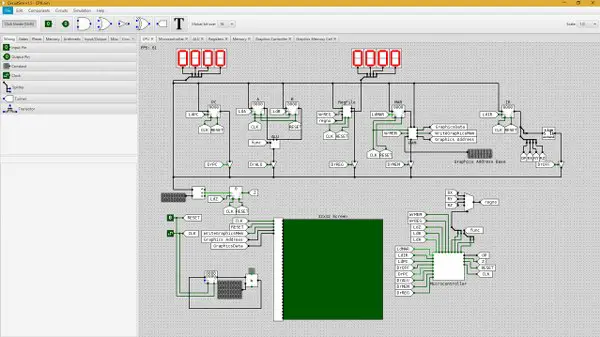

Esta es una excelente simulación de circuito en línea que no solo es gratuita sino también de código abierto. Es uno de los primeros simuladores de circuitos en línea gratuitos y de código abierto. Es genial para principiantes y estudiantes aprender algunos conceptos básicos de circuitos.

Ventajas:

• Gratis y de código abierto.
• No hay necesidad de crear una cuenta.

Contras:

• La biblioteca de componentes no es extensa.
• Tiene una interfaz gráfica de usuario obsoleta.

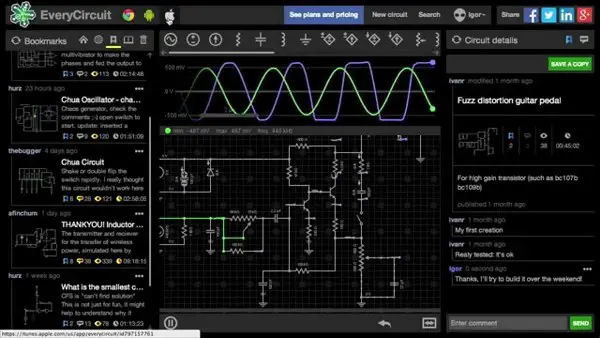

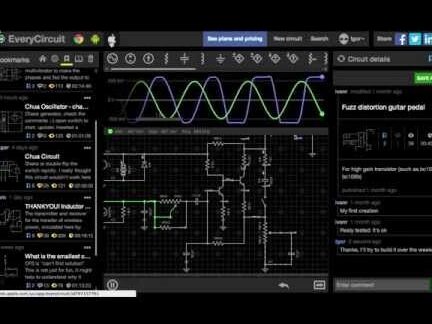

Es un simulador de circuito simple, fácil de usar y con gráficos de buena calidad. La biblioteca de componentes tiene suficientes componentes para diseñar circuitos básicos o para fines de aprendizaje.

Ventajas:

• Utiliza simulador de especias
• Disponible para dispositivos Android e iOS.
• Buena interfaz gráfica.

Contras:

• Funciones limitadas para la versión gratuita.
• Requiere conexión a Internet.
• Capacidades de simulación limitadas.
• Se requiere cuenta para usarlo

Todos los simuladores de circuitos en línea mencionados anteriormente son gratuitos, por lo que tienen funcionalidades limitadas, así como una pequeña selección de componentes en sus bibliotecas. Sin embargo, estos son suficientes para el diseño y la simulación de circuitos básicos. Puede consultarlos y descubrir cuáles de ellos satisfacen todas sus necesidades.

La lista anterior puede ayudarlo a comenzar con sus proyectos de diseño y simulación. Si ya tiene experiencia con algunos simuladores de circuitos en línea, no dude en compartir sus opiniones en la sección de comentarios a continuación.
