¡Bienvenidos al fascinante mundo del USB-C! Este conector, que se ha convertido en un estándar universal, no solo facilita la carga y transferencia de datos, sino que también alberga una serie de funcionalidades que sorprenden a muchos. En este artículo, desglosaremos el pinout del USB-C y exploraremos sus características más destacadas. Desde su diseño reversible que acaba con la frustración de conectar cables al revés, hasta su capacidad para ofrecer una potencia impresionante y una velocidad de transferencia ultra rápida, el USB-C está transformando la forma en que interactuamos con nuestros dispositivos. Prepárate para descubrir todo lo que necesitas saber sobre este revolucionario conector y cómo está cambiando el futuro de la conectividad.
Si estás cansado de luchar con cables enredados y conexiones lentas, ¡tenemos la solución perfecta! En este artículo, te explicaremos todo sobre el pinout USB C y sus características. Descubre cómo este nuevo estándar de conexión puede revolucionar la forma en que utilizas tus dispositivos. ¡No te lo pierdas!
Los USB se han convertido en una parte vital de nuestro día a día. La amplia gama de aplicaciones incluye interfaz, suministro de energía, almacenamiento de datos y muchas más. Los USB están disponibles en numerosos estándares, tipos y tamaños para cumplir con los diversos requisitos de la industria. USB-C está en la parte superior de la demanda en esta categoría. En este artículo, discutiremos las características y el pinout de USB C.
Características del USB C
- Fue lanzado en agosto de 2004 por el Foro de Implementadores USB (USB-IF).
- es compatible transferencia de datos de alta velocidad de hasta 10 Gbps y puede manejar hasta 5A de corriente y 100W de potencia.
- La mayor ventaja de USB C es que es un conector rotacionalmente simétrico.
Es decir, no necesitamos preocuparnos por la dirección de inserción en el puerto. Por lo tanto, es más popular entre los dispositivos de transmisión de datos y suministro de energía.
Lea también: 10 Pinout USB explicado: USB A, B, C (macho y hembra)
Asignación de pines USB C
Asignación>

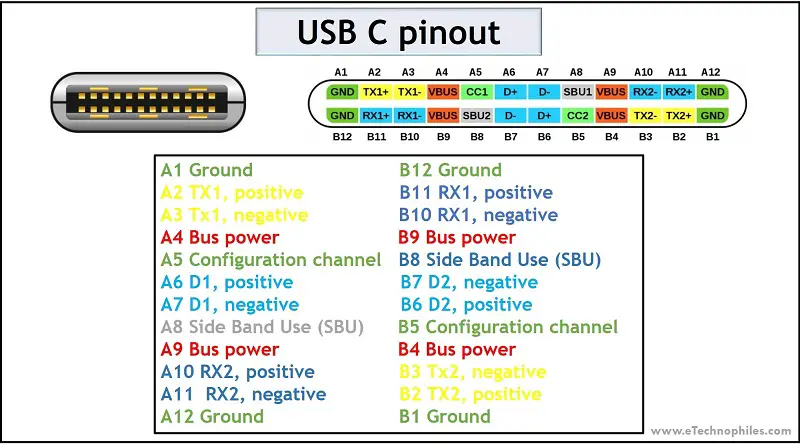

USB C es un conector de 24 pines con un tamaño de 8,4 × 2,6 mm. Tiene forma rectangular con bordes redondeados. El diagrama de distribución de pines del conector USB C se muestra en la siguiente figura.
Dado que el USB C es rotacionalmente simétrico, la asignación de pines para los conectores macho y hembra sigue siendo la misma. La descripción del pinout se muestra en la siguiente tabla.
Alfiler
Descripción
Alfiler
Descripción
A1
Suelo
B12
Suelo
A2
Par diferencial de supervelocidad 1, TX, positivo
B11
Par diferencial de supervelocidad 2, RX, positivo
A3
Par diferencial de supervelocidad 1, TX, negativo
B10
Par diferencial de supervelocidad 2, RX, negativo
A4
poder del autobús
B9
poder del autobús
A5
Canal de configuración
B8
Uso de banda lateral (SBU)
A6
Par diferencial 1, positivo
B7
Par diferencial 2, negativo
A7
Par diferencial 1, negativo
B6
Par diferencial 2, positivo
A8
Uso de banda lateral (SBU)
B5
Canal de configuración
A9
poder del autobús
B4
poder del autobús
A10
Par diferencial de supervelocidad 4, RX, negativo
B3
Par diferencial de supervelocidad 3, TX, negativo
A11
Par diferencial de supervelocidad 4, RX, positivo
B2
Par diferencial de supervelocidad 3, TX, positivo
A12
Suelo
B1
Suelo
Asignación de pines USB
¿Está buscando algunos de los mejores adaptadores USB-C?
Descripción de pines
Entre los 24 pines, hay:
- dos pares de pines de tierra(TIERRA)
- dos pares de pines de alimentación(BUSV)
- dos pares diferenciales(D+ y D-)
- cuatro pares diferenciales blindados(dos conjuntos de TX y RX).
- UEN y CC pines son dos pines de propósito especial en el conector.
Vamos a entenderlo con un poco más de detalle.
Pines VBUS y GND
Un par de pines GND están ubicados en cada extremo del conector. Los pines VBUS permiten la entrega de energía con un voltaje de hasta 20 V, pero el voltaje predeterminado de VBUS es de 5 V.
pines D+ y D-
Los pines D+ y D- se utilizan de los estándares USB 2.0 para la transmisión de datos de alta velocidad. Hay dos pares de pines D+ y D- que se encuentran en el centro del conector.
Pines TX y RX
Los dos conjuntos y los pines TX y RX están destinados a la transmisión de datos de supervelocidad mejorada.
CC
CC significa configuración de canales. El par único de pines de configuración de canal maneja funciones como la detección de orientación del enchufe, la publicidad actual, la conexión de cables y la detección de extracción, y también administra la comunicación entre la entrega de energía y el modo alternativo.
Relacionado con USB: ¿Qué es el pinout y tipos de micro USB (preguntas frecuentes)?
UEN
El par SBU se utiliza en rutas de señal de baja velocidad mientras se trabaja en modo alternativo.
El modo alternativo es una característica mejorada empleada por USB 2.0. Incorpora protocolos de terceros como DisplayPort y HDMI mediante USB C.
Preguntas frecuentes sobre el Pinout USB C y sus características explicadas
1. ¿Qué es un cable USB C?
Un cable USB C es un tipo de cable que utiliza el conector USB tipo C. Este conector es pequeño y reversible, lo que significa que se puede insertar en el dispositivo en cualquier orientación. Es utilizado comúnmente para transferir datos y cargar dispositivos electrónicos.
2. ¿Cuáles son las características del conector USB C?
El conector USB C tiene varias características destacables:
3. ¿Cuál es el pinout del conector USB C?
El pinout del conector USB C puede variar dependiendo de la función que se le asigne en el dispositivo. Sin embargo, los pines más comunes son:
4. ¿El cable USB C es compatible con dispositivos más antiguos?
Sí, el cable USB C puede ser utilizado con dispositivos más antiguos, pero se necesitará un adaptador o un cable especial que convierta el conector USB C al tipo de conector requerido por el dispositivo antiguo.
5. ¿Cuáles son las ventajas del USB C sobre otros conectores USB?
El conector USB C ofrece varias ventajas sobre los conectores USB más antiguos:
Para obtener más información sobre el tema, puedes consultar la página de Wikipedia sobre el USB C.
Pinout USB C y Características Explicadas
Introducción al USB C
¡Bienvenidos al fascinante mundo del USB-C! Este conector se ha convertido en un estándar universal que no solo facilita la carga y transferencia de datos, sino que también ofrece múltiples funcionalidades. En este artículo, desglosaremos el pinout del USB-C y exploraremos sus características más destacadas.
Desde su diseño reversible, que elimina la frustración de conectar cables al revés, hasta su capacidad para manejar altos niveles de potencia y transferencia de datos, el USB-C transformará la forma en que interactuamos con nuestros dispositivos.
Características del USB C
- Lanzamiento: Agosto de 2004 por el Foro de Implementadores USB (USB-IF).
- Velocidad de transferencia: Hasta 10 Gbps.
- Capacidad de corriente: Soporta hasta 5A y 100W de potencia.
- Diseño: Conector rotacionalmente simétrico, permitiendo la fácil inserción en cualquier dirección.
Con estas características, el USB C se ha convertido en uno de los conectores más utilizados en dispositivos electrónicos modernos, facilitando tanto la transmisión de datos como el suministro de energía de manera eficiente.
Asignación de Pins del USB C
El USB C es un conector de 24 pines, con un tamaño de 8,4 × 2,6 mm. Dado su diseño rotacionalmente simétrico, la disposición de los pines es la misma tanto en los conectores macho como en los hembra.
| Pin | Descripción |
|---|---|
| A1 | Suelo |
| A2 | Par diferencial de supervelocidad 1, TX, positivo |
| A3 | Par diferencial de supervelocidad 1, TX, negativo |
| A4 | Poder del autobús |
| A5 | Canal de configuración |
| A6 | Par diferencial 1, positivo |
| A7 | Par diferencial 1, negativo |
| A8 | Uso de banda lateral (SBU) |
| A9 | Poder del autobús |
| A10 | Par diferencial de supervelocidad 4, RX, negativo |
| A11 | Par diferencial de supervelocidad 4, RX, positivo |
| A12 | Suelo |
Descripción de Pines
Los 24 pines del USB C se dividen en varias categorías:
- Pines de alimentación: Dos pares de pines permiten una entrega de energía con un voltaje de hasta 20 V.
- Pines de datos (D+ y D-): Utilizados para la transmisión de datos a alta velocidad.
- TX y RX: Pines dedicados a la transmisión de datos de supervelocidad.
- Pines de configuración (CC): Manejan la detección de orientación y otras funciones relevantes.
Estas especificaciones hacen del USB C un conector altamente eficiente y versátil.
Preguntas Frecuentes (FAQs)
¿Qué dispositivos son compatibles con USB C?
El USB C es compatible con una amplia variedad de dispositivos, incluidos smartphones, tabletas, laptops y accesorios como monitores y estaciones de acoplamiento. Muchos dispositivos nuevos vienen equipados con este conector debido a sus múltiples ventajas.
¿Cuál es la diferencia entre USB C y otros tipos de conectores USB?
A diferencia de los conectores USB más antiguos, como USB A y USB B, el USB C tiene un diseño reversible, mayor capacidad de transferencia de datos y soporte para mayores niveles de energía, lo que permite cargar dispositivos más grandes con mayor rapidez.
¿Es el USB C el futuro de la conectividad?
Es muy probable que el USB C continúe evolucionando y expandiéndose en su uso. Ofrece flexibilidad y mejoras en velocidad y potencia, haciendo que sea una opción preferida para fabricantes y consumidores.
