¿Cómo falla un condensador electrolítico? Consejos de prevención

«¡Descubre los secretos detrás del fallo de los condensadores electrolíticos! En este artículo, te compartiremos valiosos consejos de prevención para evitar problemas en estos componentes esenciales. ¡No te lo pierdas!»

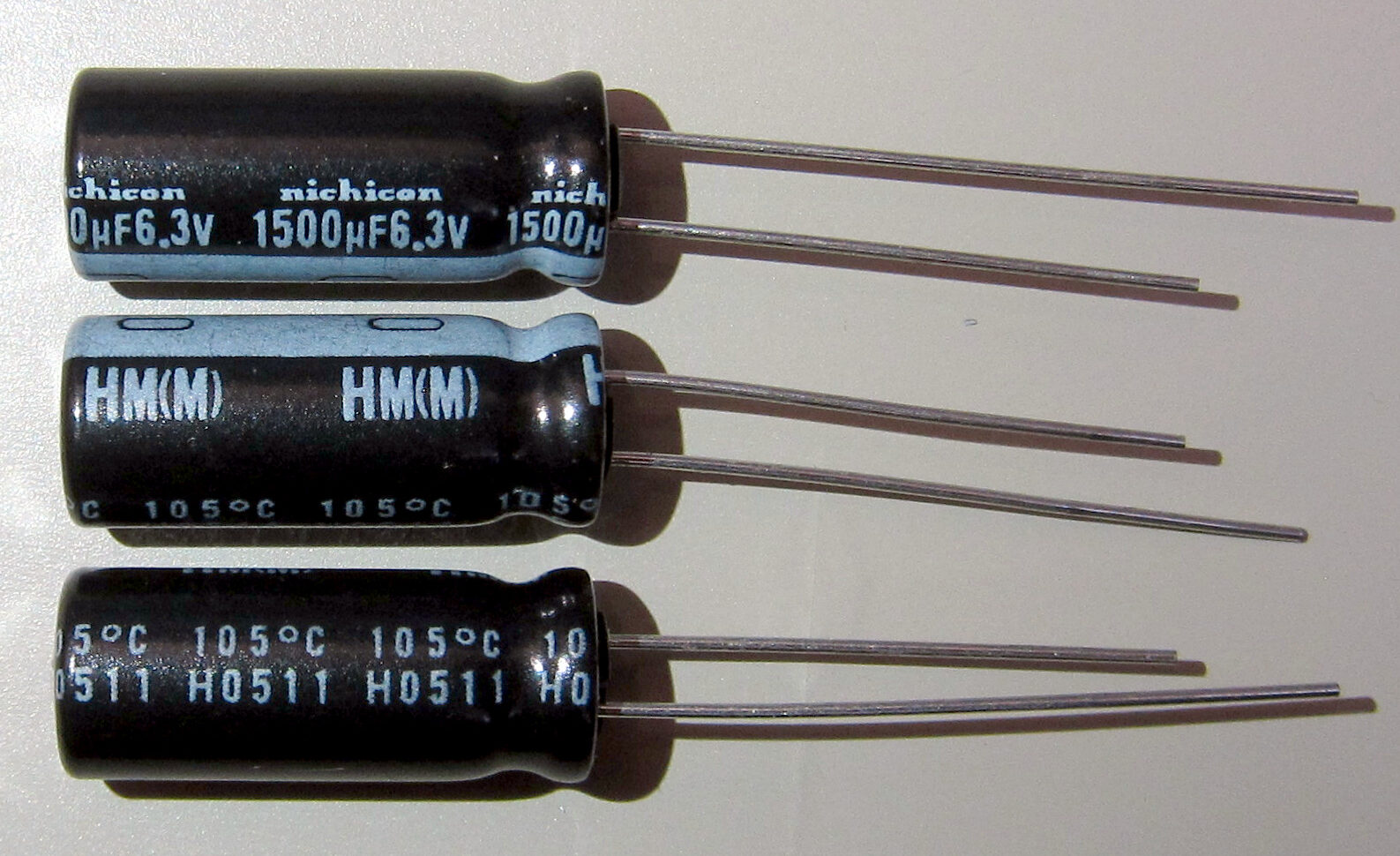

Un capacitor electrolítico es un tipo de capacitor que utiliza un electrolito para lograr una mayor capacitancia que otros tipos de condensadores. A diferencia de un condensador normal, que utiliza dos conductores separados por un material dieléctrico, un condensador electrolítico utiliza un electrolito como una de sus placas.

Sin embargo, los capacitores electrolíticos también están sujetos a fallas debido a una variedad de problemas. En este artículo, discutiremos cómo falla un capacitor electrolítico. También compartiremos algunos consejos para prevenir esto.

¿Cómo falla un condensador electrolítico?

El La gran mayoría de las fallas de los capacitores electrolíticos son causadas por uno o más de los siguientes mecanismos: secado del electrolito, pérdida de adherencia entre el electrodo y el electrolito, corrosión del electrodo o ruptura del dieléctrico.

  • El secado ocurre cuando el electrolito se evapora, dejando solo una capa sólida de óxido en los electrodos. Esto puede deberse a un calor excesivo, una sobrecarga o un almacenamiento prolongado en un entorno con poca humedad.
  • La pérdida de adherencia puede ser causada por golpes físicos, vibraciones o exposición prolongada a altas temperaturas.
  • La corrosión generalmente es causada por la exposición a productos químicos o alta humedad.
  • Y, por último, la ruptura del dieléctrico normalmente se debe a una tensión eléctrica (p. ej., sobretensión o tensión inversa).
¿Cómo falla un condensador electrolítico? Consejos de prevención

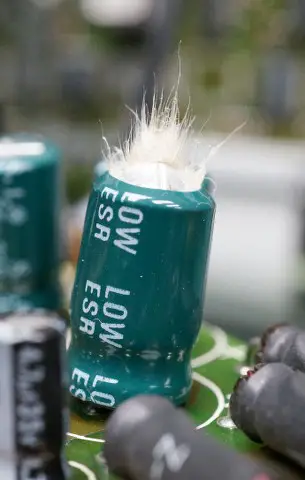

Condensador electrolítico dañado

¿Cómo detectar la falla de un capacitor electrolítico?

La falla del capacitor electrolítico en un circuito puede causar un cortocircuito (debido a una falla mecánica), un circuito abierto (defecto de fabricación, falla mecánica), pérdida de capacitancia y ESR alta..

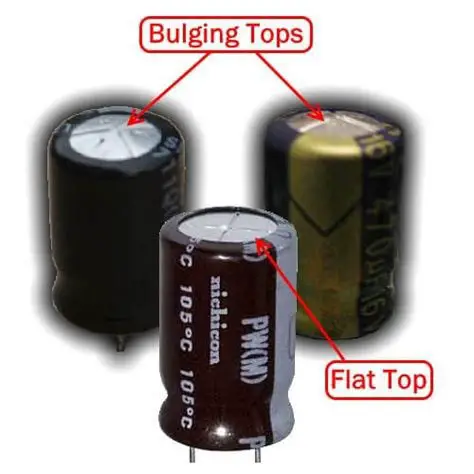

¿Cómo falla un condensador electrolítico? Consejos de prevención
El>

Cortocircuito: Pueden producirse cortocircuitos entre los electrodos debido a vibraciones, golpes o tensión en los cables. Además, la aplicación de voltajes por encima del voltaje recomendado, la ondulación excesiva o la corriente de pulso pueden contribuir a este problema.

Circuito abierto :

  • Cuando el capacitor se monta en un circuito con fuerza excesiva o se somete a vibraciones o golpes mientras está en uso. En estas situaciones, el cable conductor y la conexión de la lengüeta pueden doblarse o torcerse, lo que eventualmente da como resultado un circuito abierto.
  • Si el componente de sellado no se mantiene adecuadamente, el electrolito puede evaporarse y provocar un circuito abierto.
  • El funcionamiento a temperaturas superiores al rango recomendado, la exposición al calor excesivo transmitido a través de los patrones de la placa de circuito impreso o el uso prolongado pueden provocar la rotura del material de sellado.
  • Debido a un aumento en la temperatura dentro del capacitor causado por una ondulación aplicada incorrectamente, el electrolito se vaporiza y se filtra a través del material del sello final. A partir de entonces, el electrolito se secará y se abrirá un circuito. Leer más

Caída de capacitancia, alta pérdida (alta ESR)

  • Se utiliza voltaje inverso continuo
  • Si el capacitor está sujeto a cargas y descargas extremas
  • Generación de gas producido por voltaje inverso, sobrevoltaje, ondulación extrema o voltaje de CA
  • La corriente por encima de la ondulación nominal máxima se aplica continuamente.

Similar: ¿Por qué fallan los condensadores de tantalio? Sus características y usos

¿Cómo se puede maximizar la vida útil de un capacitor electrolítico?

Los condensadores electrolíticos hechos de aluminio se deterioran con el tiempo. A respiradero es una característica común de los electrolitos que permite escape de gas adicional. El el electrolito puede secarse como resultado de este escape, bajando el rendimiento del capacitor.

Se deben tomar precauciones para aumentar la vida útil del capacitor. Para prolongar la vida útil de un capacitor electrolítico de aluminio, siga estos cuatro reglas de oro:

Opere el capacitor dentro de su rango de voltaje:

  • Mantenga el voltaje aplicado dentro del límite especificado.
  • Los capacitores electrolíticos solo deben operarse a aproximadamente 50% de sus calificaciones máximas (según las pautas de diseño)
  • Si se superan las limitaciones máximas, corriente de fuga aumentará y el componente puede fallar.

Manténgase dentro de su calificación actual:

  • A menudo se requerirá un condensador electrolítico para suministrar grandes niveles de corriente de rizado en aplicaciones como condensadores de suavizado en una fuente de alimentación.
  • Asegúrese de que el capacitor pueda manejar la demanda actual.
  • Asegúrese de que el condensador esté funcionando dentro de su limitaciones actuales y no se calienta demasiado mientras está en uso.

Nunca invierta la polarización del capacitor

La corriente de fuga sería sustancialmente mayor en este caso, lo que puede resultar en Fallo catastrófico y avería.

Operar a baja temperatura:

  • Los condensadores electrolíticos de aluminio son todos afectado por el calor.
  • Como regla general, la esperanza de vida del componente es reduce en un 50% por cada 10°C por encima de 85°C.

Aunque los capacitores electrolíticos de aluminio tienen una vida útil limitada, si se siguen estas pautas y se operan dentro de sus valores nominales, la se puede aumentar la esperanza de vida hacia su máximo.

Lea también: ¿Qué hace un condensador HVAC? ¿Por qué falla? (Consejos de reemplazo)

¿Cómo reformar el condensador electrolítico de aluminio no utilizado?

Si los capacitores electrolíticos se dejan sin usar por más de 6 a 18 mesesel dieléctrico de óxido de aluminio el aislamiento puede degradarse. En este caso, el condensador necesita ser reformado. Es no es recomendable aplicar el voltaje completo en estas condiciones desde que la corriente de fuga será alta y puede hacer que el capacitor generar mucho calorque en algunos casos puede causar que el capacitor falle.

El método normal para reformar el capacitor incluye:

  • Aplicar una pequeña carga de CC regulada a una corriente controlada durante un período prolongado. Este proceso permite que el campo eléctrico interactúe con el electrolito aumentando gradualmente el nivel de voltaje. La capa de óxido de aluminio en la placa del ánodo se repondrá como resultado de esta interacción. El capacitor se puede usar de inmediato una vez que esté terminado.
  • Aplique el voltaje de trabajo del capacitor a través de una resistencia de 1,5 k ohmios, o tal vez menos para capacitores de menor voltaje. Esto debe aplicarse durante una hora o más hasta que la corriente de fuga haya disminuido a un nivel aceptable y el voltaje del capacitor alcance el valor aplicado. Después de eso, este voltaje debe aplicarse durante una hora adicional para evitar daños por la carga restante, el condensador puede descargarse gradualmente mediante una resistencia adecuada.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded




Preguntas frecuentes sobre fallas en condensadores electrolíticos

¿Cómo falla un condensador electrolítico? Consejos de prevención

Los condensadores electrolíticos son componentes esenciales en muchos circuitos electrónicos. Muchas veces, a medida que estos condensadores envejecen, pueden fallar y causar problemas en el funcionamiento de los dispositivos electrónicos. Aquí te presentamos las preguntas más frecuentes relacionadas con las fallas en condensadores electrolíticos y algunos consejos para prevenirlas:

1. ¿Qué es un condensador electrolítico?

Un condensador electrolítico es un tipo de condensador que utiliza un electrolito para lograr una capacitancia mucho mayor en comparación con otros tipos de condensadores. Su diseño típico consta de una carcasa de metal que actúa como un electrodo, un óxido aislante y una placa conductora.

Referencia externa: Condensador electrolítico – Wikipedia

2. ¿Cuáles son las principales causas de falla en los condensadores electrolíticos?

Las fallas en los condensadores electrolíticos pueden deberse a diversas razones, entre las más comunes se encuentran:

  1. Envejecimiento natural: Con el paso del tiempo, los electrolitos pueden perder su efectividad, lo que provoca una disminución en la capacidad del condensador. Esto conlleva a un mal funcionamiento del circuito.
  2. Polaridad inversa: Si se conecta un condensador electrolítico en polaridad inversa, esto puede ocasionar una falla irreversible.
  3. Exceso de temperatura: Un alto calor puede afectar negativamente la vida útil de los condensadores electrolíticos.
  4. Fallas en otras partes del circuito: Problemas en otras partes del circuito electrónico pueden afectar el rendimiento de los condensadores.

3. ¿Cuáles son los síntomas de un condensador electrolítico defectuoso?

Algunos síntomas comunes de un condensador electrolítico defectuoso incluyen:

  • Un aumento en la temperatura del condensador durante su funcionamiento normal.
  • Fugas de electrolito por la base del condensador.
  • Hinchazón o fisuras visibles en la carcasa del condensador.
  • Falla o ruido en el dispositivo electrónico que utiliza el condensador.

4. ¿Cómo prevenir fallas en los condensadores electrolíticos?

Para prevenir las fallas en los condensadores electrolíticos, se recomienda seguir estos consejos:

  • Utilizar condensadores de calidad y de proveedores confiables.
  • Evitar la exposición a altas temperaturas.
  • Verificar siempre la polaridad antes de conectar el condensador.
  • Evitar aplicar una tensión mayor a la especificada por el condensador.
  • Realizar un mantenimiento regular de los dispositivos electrónicos.

Recuerda que siempre es importante consultar el datasheet del condensador y seguir las recomendaciones del fabricante para evitar fallas.

Con estos consejos y conocimientos sobre las fallas en los condensadores electrolíticos, podrás mantener tus dispositivos electrónicos en buen estado y prolongar su vida útil.
