El LED o diodo emisor de luz es en realidad un tipo de diodo. Probar un LED es más sencillo que probar un diodo porque podemos ver visualmente el LED brillando.
Después de configurar el multímetro en modo diodo, toque los terminales del LED con la sonda roja y negra en cualquier orden. Luego invierta el orden. Un buen LED debería brillar en uno de los casos. Si el LED no se enciende o el multímetro muestra ‘OL’ en ambos casos, está defectuoso.
¿Pasos para probar un LED usando un multímetro?
1) Identificar los terminales

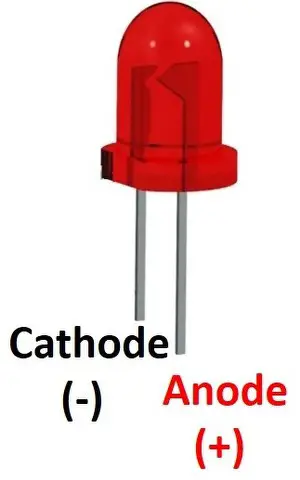

Para identificar los terminales de un LED de orificio pasante, observe sus patas. El tramo más largo es el ánodo (+) y el tramo más corto es el cátodo (-).
Identificación>
Nota: Puede omitir este paso si el LED es de tipo SMD.
2) Prepara tu multímetro
Inserte la sonda roja en el puerto mAVΩ y la sonda negra en el puerto COM de su multímetro. Luego, usando el dial giratorio, configure su multímetro en el modo de prueba de diodo (indicado por un símbolo de diodo).
Modo>
Nota: Algunos multímetros tienen el modo de diodo incluido con uno de los rangos de resistencia (principalmente con un rango de 2K ohmios). Mientras que algunos multímetros tienen modos de diodo y continuidad juntos.
3) Realizar la prueba

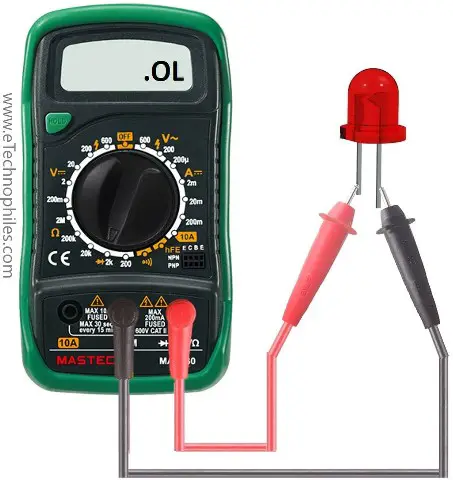

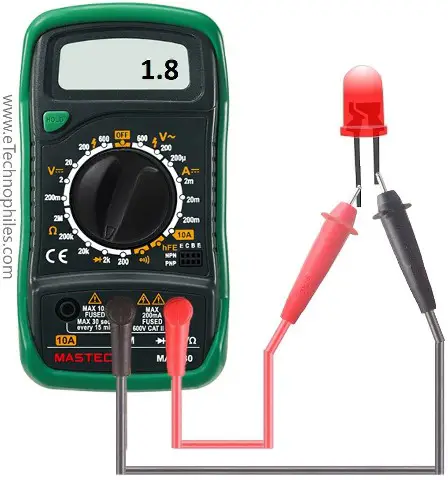

Toque el Ánodo del LED con el extremo de la sonda roja y el Cátodo con la sonda negra. El LED debería brillar y el multímetro debería mostrar algún valor de voltaje finito. Si invierte el orden en que las sondas tocan los terminales del LED, no brillará y el multímetro mostrará «OL».
Si es un LED SMD, simplemente toque las sondas en cualquier orden. Luego invierta el orden. Si se ilumina en cualquiera de los dos casos, el LED está funcionando.
Prueba>
Prueba>
Nota: No todos los tipos de LED brillarán en esta prueba. Algunos LED requieren una corriente más alta para funcionar, mientras que otros tienen caídas de voltaje más altas, que un multímetro no puede proporcionar. Así que asegúrese de verificar la clasificación actual y la caída de voltaje del LED bajo prueba.
¿Cómo probar un LED RGB con un multímetro?
Para un LED RGB o un LED de 4 terminales, el proceso es el mismo pero debe repetirse para cada par de terminales.
El LED RGB puede tener un cátodo común o un ánodo común.

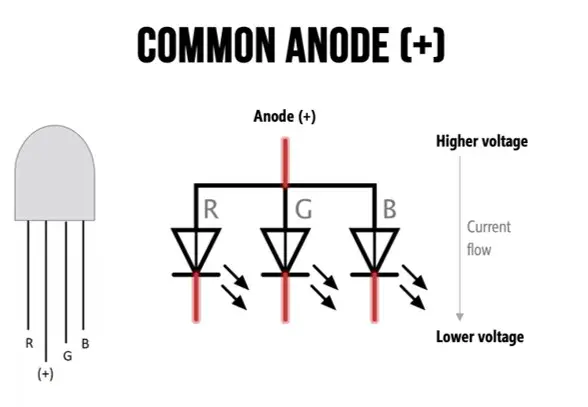

En el ánodo común, hay un terminal positivo y tres terminales negativos. Para que cada LED brille (rojo, azul y verde), el ánodo común debe estar conectado al +ve del suministro. Luego, dependiendo del color de LED que desee que brille, su terminal (cátodo) debe conectarse al conector -ve del suministro.
Led>

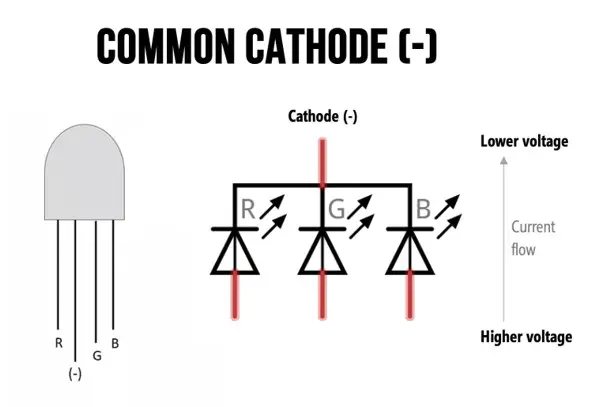

En el cátodo común, hay un terminal negativo y tres terminales positivos.. Para que cada LED brille (rojo, azul y verde), el cátodo común debe estar conectado al cable del suministro. Luego, dependiendo del color de LED que desee que brille, su terminal (ánodo) debe conectarse al +ve del suministro.
LED>
Para probar el LED RGB con un multímetro, siga estos pasos:
- El terminal más largo es un ánodo o cátodo común. Tócalo con la sonda roja.
- Manteniendo la sonda roja fija, toque uno de los tres terminales con la sonda negra. Repita con los dos terminales restantes. Si es un tipo de ánodo común, el LED brillará en color R, G o B en las tres posiciones. Si es un tipo de cátodo común, no pasará nada.
- Ahora toca la pierna más larga con la sonda negra y repite el paso anterior. Si es un tipo de cátodo común, el LED brillará en color R, G o B en las tres posiciones. Si es un tipo de ánodo común, no pasará nada.
- Un buen LED debería brillar en cualquiera de las dos situaciones anteriores. Si no brilla, está defectuoso.
Preguntas frecuentes – ¿Cómo probar un LED con un multímetro? (RGB, SMD)
Preguntas frecuentes – ¿Cómo probar un LED con un multímetro? (RGB, SMD)
1. ¿Qué es un LED?
LED significa «Light-Emitting Diode» (Diodo Emisor de Luz) y es un dispositivo electrónico que emite luz cuando se le aplica una corriente eléctrica. Los LEDs se utilizan en una amplia variedad de aplicaciones, como iluminación, pantallas, sensores y señalización.
Para obtener más información sobre los LEDs, puedes consultar este enlace.
2. ¿Qué es un multímetro?
Un multímetro es una herramienta de medición utilizada para realizar diferentes mediciones eléctricas, como voltaje, corriente y resistencia. También se puede utilizar para probar componentes electrónicos, como los LEDs, verificando su funcionamiento y las demandas eléctricas.
Puedes encontrar más información sobre los multímetros en este enlace.
3. ¿Cómo se prueba un LED con un multímetro?
Para probar un LED con un multímetro, sigue estos pasos:
4. ¿Cómo probar un LED RGB y SMD con un multímetro?
La prueba de un LED RGB y SMD con un multímetro sigue los mismos pasos generales que para un LED convencional. Sin embargo, es importante tener en cuenta las siguientes consideraciones:
- Los LEDs RGB tienen tres pines, correspondientes a los colores rojo, verde y azul. Para probar cada color, debes conectar el multímetro a los pines respectivos y verificar la lectura.
- Los LEDs SMD (Surface Mount Device) son componentes electrónicos montados en la superficie de un circuito impreso. Para probarlos, puedes utilizar puntas de prueba o cables delgados para realizar conexiones.
Esperamos que esta guía te haya ayudado a entender cómo probar un LED con un multímetro. Recuerda siempre seguir las medidas de seguridad adecuadas al trabajar con componentes eléctricos.
¿Cómo Probar un LED con un Multímetro? (RGB, SMD)
¿Alguna vez te has encontrado con un LED que no funciona y te has preguntado si aún tiene vida? Probar un LED puede parecer un desafío, pero con un multímetro en mano, es una tarea sencilla y rápida. Desde los LED RGB brillantes que iluminan tus dispositivos hasta los SMD más pequeños en tus proyectos de electrónica, saber cómo verificar su funcionamiento puede ahorrarte tiempo y recursos. En este artículo, desglosaremos paso a paso cómo utilizar un multímetro para probar cualquier tipo de LED, asegurándonos de que puedas continuar con tus proyectos sin contratiempos.
Pasos para Probar un LED Usando un Multímetro
- Identificar los terminales
Para los LEDs de orificio pasante, observa sus patas. El tramo más largo es el ánodo (+) y el tramo más corto es el cátodo (-).
Nota: Puedes omitir este paso si el LED es de tipo SMD.
- Prepara tu multímetro
Inserta la sonda roja en el puerto mAVΩ y la sonda negra en el puerto COM de tu multímetro. Luego, usa el dial giratorio para configurar el multímetro en el modo de prueba de diodo (indicado por un símbolo de diodo).
Nota: Algunos multímetros may tener el modo de diodo junto a uno de los rangos de resistencia (por ejemplo, 2K ohmios).
- Realizar la prueba
Toca el ánodo del LED con la sonda roja y el cátodo con la sonda negra. El LED debería brillar y el multímetro mostrar algún valor de voltaje finito. Si inviertes el orden, el LED no brillará, y el multímetro mostrará «OL».
Para los LEDs SMD, toca las sondas en cualquier orden. Si se ilumina en cualquiera de los dos casos, el LED está funcionando.
Probar un LED RGB
Para un LED RGB, que generalmente tiene 4 terminales, el proceso es similar pero debe repetirse para cada par de terminales. Los LEDs RGB pueden ser de ánodo común o cátodo común. Aquí te explicamos cómo probarlos:
Pasos para Probar un LED RGB
- Identifica el terminal más largo, que es el común (ánodo o cátodo).
- Toca el terminal común con la sonda roja y luego prueba cada uno de los otros tres terminales con la sonda negra. Esto al encenderá los colores Rojo, Verde o Azul según el caso.
- Cambia el contacto: toca el terminal común con la sonda negra y repite la prueba. Un LED en buen estado debería encenderse en alguno de los casos, indicando que está funcionando correctamente.
Consejos Adicionales
No todos los tipos de LED brillarán durante esta prueba, ya que algunos requieren una corriente más alta o tienen caídas de voltaje que el multímetro no puede proporcionar. Verifica siempre la especificación de corriente y voltaje del LED antes de realizar la prueba.
Preguntas Frecuentes – ¿Cómo Probar un LED con un Multímetro? (RGB, SMD)
1. ¿Qué es un LED?
El LED (Diodo Emisor de Luz) es un dispositivo electrónico que emite luz cuando se le aplica corriente eléctrica. Son ampliamente utilizados en aplicaciones de iluminación y señales.
2. ¿Qué tipo de multímetro necesito para probar un LED?
Cualquiera multímetro digital que tenga modo de prueba de diodo es suficiente. Asegúrate de que esté en condiciones de funcionar correctamente antes de realizar la prueba.
3. ¿Todos los LEDs pueden ser probados de la misma manera?
No todos los LEDs se pueden probar igual; los LEDs SMD, por ejemplo, requieren un enfoque diferente debido a su diseño. Asegúrate de conocer el tipo de LED y sus especificaciones antes de probar.
4. ¿Qué significa si el LED no enciende durante la prueba?
Si el LED no enciende en ningún sentido y el multímetro muestra «OL», es probable que el LED esté defectuoso. También podría ser que el multímetro no esté proporcionando la corriente necesaria para activarlo.
Conclusión
Probar un LED con un multímetro no es solo útil, sino que puede ahorrarte la frustración de encontrar componentes defectuosos en tus proyectos. Sigue los pasos descritos y convierte cada prueba en un éxito para continuar tu experiencia electrónica sin problemas.
