¿Te has preguntado alguna vez cómo funcionan algunos de los dispositivos que utilizas a diario? Los capacitores son componentes electrónicos fascinantes que desempeñan un papel fundamental en una variedad de aplicaciones, desde la electrónica de consumo hasta la energía renovable. En este artículo, te invitamos a descubrir 9 sorprendentes usos de los capacitores que quizás no conocías. Prepárate para explorar un mundo donde la ciencia se mezcla con la innovación tecnológica y aprende cómo estos pequeños pero poderosos dispositivos impactan nuestra vida cotidiana. ¡Sigue leyendo!
¡Descubre las sorprendentes aplicaciones de los capacitores en este artículo! Si alguna vez te has preguntado para qué sirven estos pequeños componentes electrónicos, estás en el lugar correcto. En este texto te presentaremos 9 usos explicados de los capacitores, desde la industria automotriz hasta la tecnología médica. Si quieres saber cómo contribuyen en la energía renovable o cómo mejoran la calidad del sonido en tu música favorita, continúa leyendo. ¡No te lo pierdas!
El condensador es un dispositivo que almacena energía en forma de campo eléctrico. En este artículo, discutiremos algunos de los usos más interesantes del capacitor. Puede ser utilizado para una variedad de propósitos, incluyendo pero no limitado a:
- Almacen de energia
- Señales de acoplamiento
- Señales de desacoplamiento
- Filtro de paso alto y paso bajo
- Corrección del factor de poder
- Motor de inducción de arranque
- Circuito amortiguador
- Filtrado de la fuente de alimentación de CC
- Sintonización de radio
Repasemos estas aplicaciones de capacitores una por una.
Almacen de energia

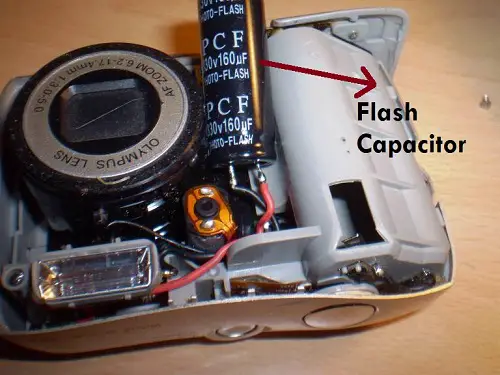

El almacenamiento de energía es la aplicación número 1 de un capacitor. El capacitor primero se carga completamente con una fuente de voltaje. Luego retendrá esta carga hasta que sea descargada por una carga y, por lo tanto, actúe como una batería temporal.
Condensador>>
**Fuente de imagen: https://www.ifixit.com/
Por ejemplo, en fuentes de alimentación de respaldo o para alimentar dispositivos que requieren una ráfaga rápida de energía, como cámaras digitales.
Condensador de acoplamiento
Condensador>>

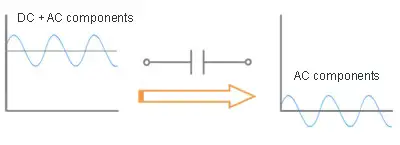

Un condensador de acoplamiento conecta dos circuitos mientras evita que fluya corriente continua entre ellos. Este El condensador permite que pasen las señales de CA mientras bloquea las señales de CC. Los condensadores de acoplamiento se utilizan a menudo en los sistemas de audio para evitar que cualquier voltaje de compensación de CC llegue a los altavoces.
Condensador de desacoplamiento o derivación
Condensador>>

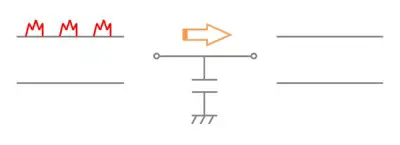

A El condensador de desacoplamiento se utiliza para filtrar el ruido de alta frecuencia en una línea de suministro de energía. Al conectar un condensador a través de la fuente de alimentación, cualquier ruido de CA se reducirá a tierra mientras que la señal de CC pasa sin verse afectada. Los condensadores de desacoplamiento aseguran que los circuitos digitales reciban una fuente de alimentación limpia y estable.
Filtro de paso alto y paso bajo
Filtro>>
Los filtros de paso alto y paso bajo son otra aplicación importante de los capacitores. A El filtro de paso alto permite que pasen las frecuencias altas mientras bloquea las frecuencias bajas. Esto se hace conectando un condensador en serie con la señal.
Filtro>>
A El filtro de paso bajo hace lo contrario, permitiendo que las frecuencias bajas pasen mientras bloquea las frecuencias altas. Esto se hace conectando un condensador en paralelo con la señal.
Corrección del factor de poder

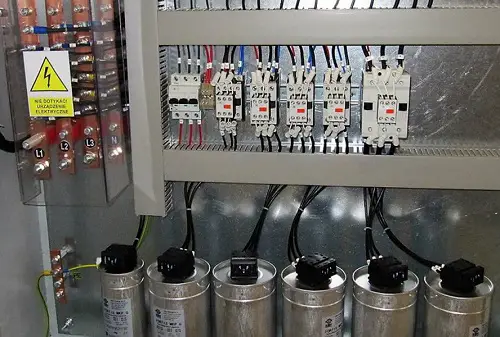

En industrias y subestaciones, el factor de potencia de suministro de CA se mejora mediante el uso de condensadores.
Bancos>>
**Fuente de imagen: www.cornerstonemiddleeast.com
Los condensadores hacen esto al proporcionar una corriente reactiva de adelanto para cancelar la corriente atrasada inductiva del sistema al que está conectado. Esto da como resultado que la corriente capacitiva esté en fase con el voltaje, mejorando así el factor de potencia general. Esto reduce las pérdidas en el sistema y mejora la eficiencia general.
Cuando se usan de esta manera, los condensadores en conjunto a veces se denominan «bancos de condensadores“.
Condensador de arranque
El condensador utilizado para arrancar motores de inducción monofásicos se llama condensador de arranque. Cuando un condensador se conecta en serie con el devanado de arranque de un motor monofásico, crea un cambio de fase entre la corriente en el devanado de arranque y el devanado principal. Este cambio de fase hace que el motor gire en la dirección deseada.
El capacitor permanece en el circuito solo el tiempo suficiente para que el motor alcance la velocidad; una vez que el motor está funcionando, el capacitor se puede desconectar del circuito sin afectar el funcionamiento del motor.
Filtrado de la fuente de alimentación de CC
Los condensadores se utilizan para filtrar el ruido de una fuente de alimentación de CC. Al conectar un condensador a través de la fuente de alimentación de CC, el ruido de alta frecuencia se reducirá a tierra mientras que la señal de CC pasa sin verse afectada.
Condensador amortiguador

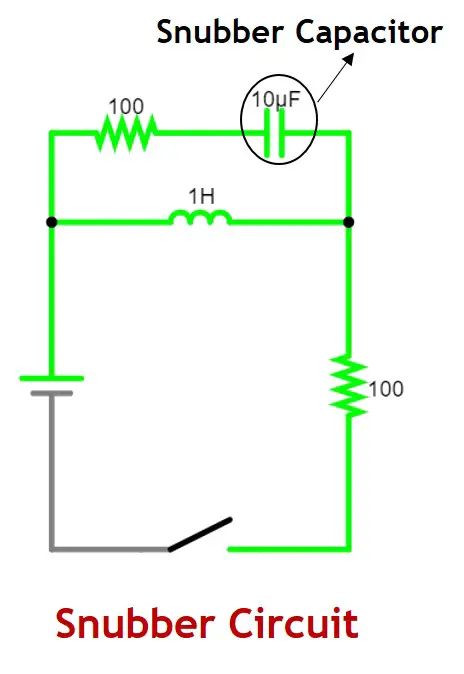

Cuando un circuito con un inductor conectado se abre bruscamente, la corriente que pasa por la bobina disminuye rápidamente. Esta acción repentina produce un gran voltaje en el interruptor o relé ahora abierto.
Uso>>
Si el tamaño del inductor es lo suficientemente grande, esta chispa de energía hará que los puntos de contacto se oxiden y disminuyan el rendimiento, se suelden o destruyan el interruptor. En orden Para proteger el interruptor y el resto del circuito de esos picos de alto voltaje, se conecta un capacitor llamado capacitor amortiguador en serie con una resistencia a través del interruptor.
Condensador de sintonización
en una radio, Se utilizan condensadores variables para sintonizar la radio a la frecuencia deseada. Al conectar un capacitor en paralelo con un inductor, es posible crear un circuito sintonizado. Este circuito sintonizado puede seleccionar una frecuencia específica de un rango de frecuencias ajustando la perilla hasta que la radio reciba la estación deseada.
Esta perilla en realidad está conectada al capacitor variable dentro de la radio.
¿Cuáles son las aplicaciones de los capacitores? ¡9 usos explicados!
¿Cuáles son las aplicaciones de los capacitores?
Los capacitores, también conocidos como condensadores, son componentes electrónicos que se utilizan en una amplia variedad de aplicaciones. Estos dispositivos son capaces de almacenar cargas eléctricas y liberarlas cuando sea necesario. A continuación, se explicarán nueve usos comunes de los capacitores:
1. Filtros de señal:
Los capacitores se utilizan en circuitos de filtrado para atenuar o eliminar ciertas frecuencias no deseadas. Esto es útil en aplicaciones de audio, donde se desea eliminar el ruido o los zumbidos.
2. Arranque de motores:
En aplicaciones de motores eléctricos, los capacitores se utilizan para proporcionar un impulso inicial al motor durante el arranque. Estos capacitores ayudan a superar la resistencia inicial y permiten un arranque más suave y eficiente.
3. Temporizadores:
Los capacitores también se utilizan en circuitos temporizadores. Estos circuitos permiten retrasar una acción o activación por un período de tiempo específico. Los capacitores desempeñan un papel importante en la construcción de temporizadores electrónicos.
4. Almacenamiento de energía:
Los capacitores son componentes ideales para almacenar energía eléctrica en circuitos electrónicos. Pueden liberar rápidamente su carga almacenada cuando sea necesario, lo que los hace útiles en aplicaciones como flashes de cámaras y sistemas de energía de respaldo.
5. Corrección del factor de potencia:
En sistemas de suministro de energía eléctrica, los capacitores se utilizan para corregir el factor de potencia. Esto implica equilibrar la relación entre la energía activa y reactiva, lo que mejora la eficiencia del sistema y minimiza la carga en la red eléctrica.
6. Acoplamientos de señal:
Los capacitores se emplean en circuitos de acoplamiento de señal para permitir el paso de señales de audio o frecuencias específicas mientras bloquean corriente continua o señales no deseadas. Esto es común en amplificadores de audio y sistemas de radio.
7. Fuentes de alimentación:
Los capacitores se utilizan en fuentes de alimentación para estabilizar el voltaje y reducir el ruido eléctrico. Ayudan a proporcionar una corriente constante y suave a los dispositivos eléctricos conectados, evitando fluctuaciones o picos de voltaje.
8. Circuitos de pulso:
En aplicaciones que requieren una descarga de energía rápida y controlada, como sistemas de ignición en automóviles, los capacitores se utilizan en circuitos de pulso. Almacenan energía y la liberan rápidamente para generar pulsos eléctricos.
9. Circuitos de señalización:
Los capacitores también se utilizan en circuitos de señalización para retener y liberar información. Estos circuitos pueden cambiar de estado o activar una función específica cuando el capacitor se carga o descarga.
Los capacitores son componentes versátiles que encuentran aplicación en una amplia gama de dispositivos y circuitos electrónicos. Desde filtrar señales hasta almacenar energía, estos dispositivos son esenciales en el mundo de la electrónica.
Fuentes:
¿Cuáles son las aplicaciones de los capacitores? ¡9 usos explicados!
Los capacitores, también conocidos como condensadores, son componentes electrónicos fundamentales que almacenan energía en forma de campo eléctrico. En este artículo, exploraremos nueve sorprendentes aplicaciones de los capacitores, que van desde la electrónica de consumo hasta la energía renovable.
1. Filtros de señal
Los capacitores son esenciales en los circuitos de filtrado. Su función principal es atenuar o eliminar frecuencias no deseadas, lo que es especialmente útil en aplicaciones de audio, donde se necesita eliminar ruidos o zumbidos. [[2]]
2. Arranque de motores
En sistemas eléctricos, los capacitores proporcionan un impulso inicial a los motores durante el arranque. Esto ayuda a vencer la resistencia de inicio, asegurando un arranque más suave y eficiente.
3. Temporizadores
Los capacitores son utilizados en circuitos temporizadores, donde permiten retrasar una acción o activación por un período de tiempo específico. Su capacidad para almacenar energía es crucial en estos mecanismos.
4. Almacenamiento de energía
Los capacitores pueden actuar como baterías temporales, almacenando energía que puede ser liberada rápidamente cuando se necesita, ideal para fuentes de alimentación de respaldo y dispositivos que requieren ráfagas rápidas de energía.
5. Acoplamiento y desacoplamiento
En circuitos que necesitan conectar dos dispositivos, los capacitores de acoplamiento permiten el paso de señales de AC mientras bloquean la corriente continua. Por otro lado, los capacitores de desacoplamiento ayudan a filtrar el ruido de alta frecuencia en las líneas de suministro de energía.
6. Filtros de paso alto y bajo
Los capacitores permiten la creación de filtros de paso alto y paso bajo. Los filtros de paso alto permiten que pasen frecuencias altas mientras bloquean las bajas, y viceversa para los filtros de paso bajo. Esta técnica es crucial en aplicaciones de audio y comunicación, donde el control de frecuencias es esencial.
7. Corrección del factor de potencia
En industrias, los capacitores son utilizados para mejorar el factor de potencia en sistemas de corriente alterna, lo que reduce las pérdidas en el sistema eléctrico. Estos se agrupan en lo que se conoce como bancos de condensadores.
8. Circuitos amortiguadores
Los capacitores son fundamentales en circuitos amortiguadores, donde se conectan en serie con una resistencia para proteger otros componentes de los picos de voltaje que pueden resultar dañinos.
9. Sintonización de radio
En radios, los capacitores variables permiten la sintonización de frecuencias. Conectando un capacitor en paralelo con un inductor se puede crear un circuito que sintoniza estaciones específicas.
Preguntas Frecuentes (FAQs)
¿Qué es un capacitor?
Un capacitor es un dispositivo electrónico que almacena energía en forma de campo eléctrico. Se utilizan en diversas aplicaciones electrónicas debido a su capacidad para acumular y liberar carga eléctrica.
¿Cómo se utilizan los capacitores en la vida cotidiana?
Los capacitores están presentes en casi todos los dispositivos electrónicos, desde radios y televisores, hasta computadoras y teléfonos móviles, mejorando su rendimiento y eficiencia.
¿Qué tipos de capacitores existen?
Existen varios tipos de capacitores, incluyendo capacitores cerámicos, electrolíticos, de película y de tantalio, cada uno con características y aplicaciones específicas.
