¿Quieres saber si un tomacorriente está funcionando correctamente? ¡No te preocupes, tenemos la solución perfecta! En este artículo te enseñaremos cómo probar un tomacorriente usando un multímetro en tan solo 6 sencillos pasos. No importa si eres un principiante en la electricidad, ¡podrás hacerlo tú mismo! Sigue leyendo para descubrir cómo asegurarte de que tus tomas de corriente estén en perfecto estado.
Es posible que desee probar un tomacorriente por muchas razones: verificar el voltaje de la red eléctrica de CA, encontrar una falla, identificar cables vivos y neutros, etc. La forma más sencilla de probar un tomacorriente es utilizando un multímetro digital. Dado que la mayoría de los multímetros pueden manejar un voltaje de red de CA de hasta 600 voltios (el voltaje de salida máximo es de alrededor de 220 voltios), es el equipo más confiable y seguro para esto.
Para probar un tomacorriente de 110 V con un multímetro, siga estos pasos:
- Inserte las sondas en los enchufes del multímetro.
- Seleccione el rango de voltaje de CA apropiado.
- Apague el botón de salida y use equipo de seguridad.
- Inserte las sondas en el tomacorriente (primero el negro).
- Anote las lecturas de voltaje.
- Saque las sondas (primero la roja) y apague el botón.

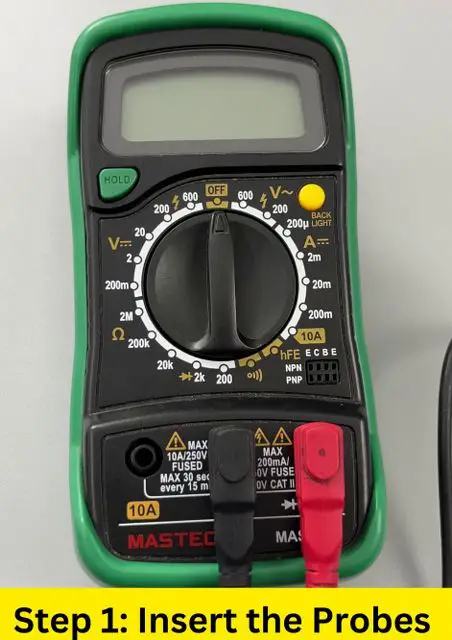

Paso 1: Inserte las sondas en los enchufes apropiados
Un>

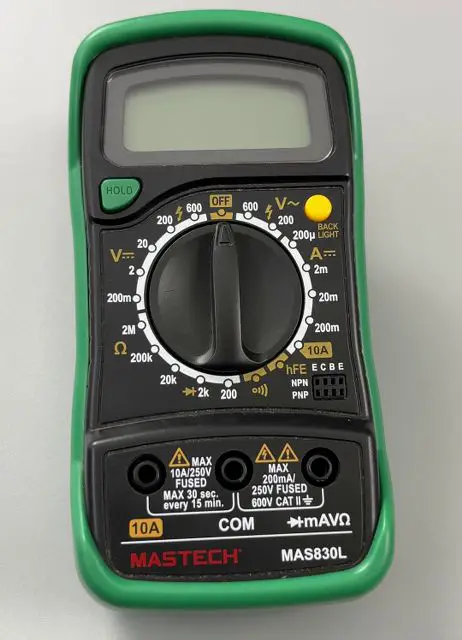

Inserte la sonda roja en el conector mAVΩ y la sonda negra en el puerto COM, como se muestra a continuación.
La sonda roja se inserta en el puerto de 10 A cuando el valor de corriente medido supera los 250 mA. Este valor puede variar dependiendo del multímetro.
Encienda su multímetro si tiene un botón «ON». En la mayoría de los multímetros, al seleccionar cualquier símbolo del multímetro que no sea el símbolo «OFF», se enciende.

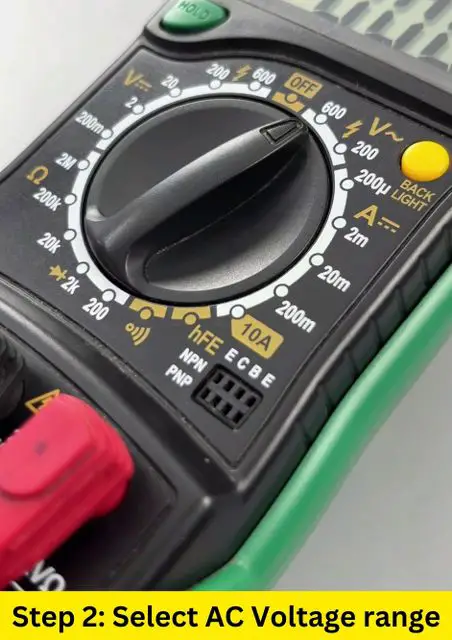

Paso 2: Seleccione la función de voltaje CA usando el dial giratorio
Debido>
Pero para seleccionar el rango adecuado(mi multímetro tiene dos: 200 y 600), Debe conocer el voltaje de suministro de la toma eléctrica doméstica de su país. Será de 110V o 220V. (Leer más)
| Ubicación | Voltaje | Frecuencia |
|---|---|---|
| EE.UU | 110 voltios | 60Hz |
| Asia | 220 voltios | 50Hz |
| Europa | 220 voltios | 50Hz |
| Australia | 220 voltios | 50Hz |
| Canadá | 120 voltios | 60Hz |
Soy de Asia, así que seleccioné el rango de 600 V. Si el voltaje de su toma de corriente es de 110 V, seleccione el rango de 200 V. Estos rangos de voltaje pueden ser diferentes en su multímetro, así que seleccione en consecuencia. Como regla general, seleccione siempre el primer rango de voltaje más alto que el voltaje de su toma de corriente.

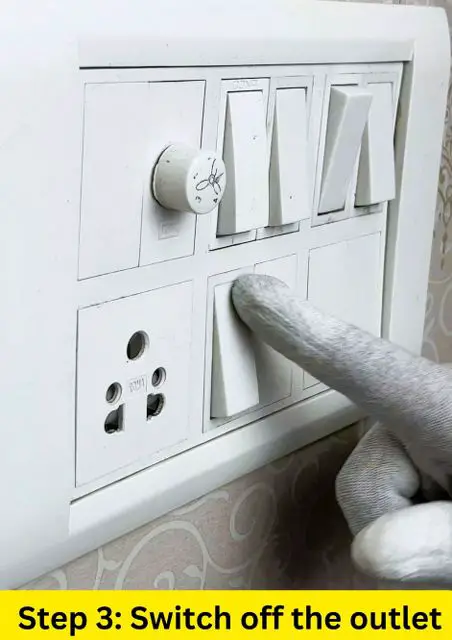

Paso 3: apague el botón de salida y use equipo de seguridad
Antes>
Ac es peligroso. Por lo tanto, use siempre guantes, gafas de seguridad y zapatos para un aislamiento adecuado al realizar dichas pruebas.

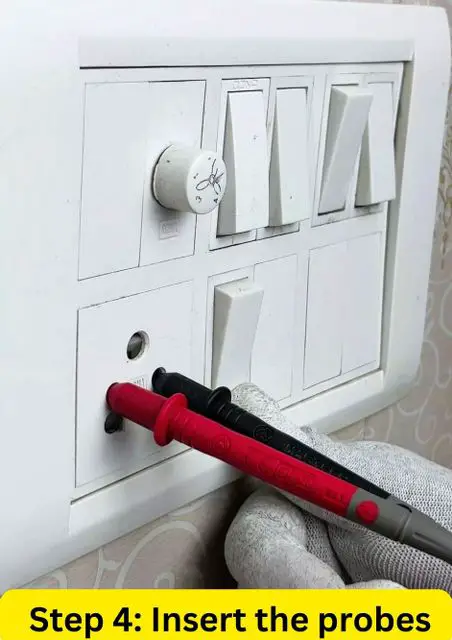

Etapa 4: Inserte las sondas en la salida.
Cada tomacorriente o toma de corriente tiene tres cables: vivo, neutro y de tierra. El orificio superior (el más grande) es sólo para conexión a tierra. Mientras que vivo y neutro se pueden conectar a cualquiera de los dos orificios restantes. El voltaje de CA se mide entre vivo y neutro; el de tierra es solo por seguridad. Así que déjalo en paz.
Para probar el tomacorriente, sostenga el multímetro en una mano e inserte las sondas con la otra mano en el tomacorriente. Sostenga ambas sondas del medidor con una mano para evitar que una descarga eléctrica atraviese su cuerpo si ocurre una falla.
Inserte primero la sonda negra (orificio izquierdo) y luego la sonda roja (orificio derecho). Normalmente, la sonda negra o COM debe conectarse al cable neutro (para mayor seguridad), pero no hay forma de saber de primera mano qué orificio es cuál. Entonces puedes insertar las sondas de cualquier manera.

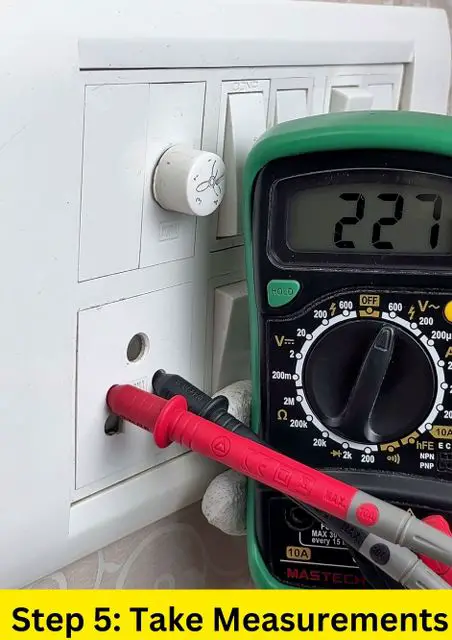

Paso 5: anota la lectura
Encienda>
Anote el voltaje de salida mostrado. También puede utilizar el botón de retención para congelar las lecturas en la pantalla.
Si el multímetro muestra un voltaje diferente cada vez que enciende el interruptor, observe las lecturas. Estos pueden ayudarle a diagnosticar el problema más adelante.
Paso 6: saca las sondas y apaga el interruptor.
Una vez que esté satisfecho con las lecturas, apague el interruptor y retire las sondas del tomacorriente.
Retire primero la sonda roja y luego la sonda negra. Apague el multímetro después de su uso.
¿Cómo analizar las lecturas de voltaje de salida?
Si el voltaje de salida que muestra el multímetro está cerca del voltaje de suministro doméstico estándar de su país, entonces no hay necesidad de preocuparse. Por ejemplo, el voltaje de salida puede oscilar entre 220 y 230 voltios en Europa y Asia. En EE. UU. y Canadá, este voltaje oscila entre 110 y 120 voltios.
Si el voltaje mostrado no es el esperado, pruebe también las otras salidas. Esto puede ayudarle a responder preguntas como:
- ¿Todos los medios se comportan de la misma manera?
- ¿El voltaje de un solo tomacorriente no es correcto?
- ¿Están defectuosos los enchufes de una habitación en particular?
Si hay una gran desviación del voltaje de red de CA estándar, entonces debe llamar a un electricista.
Preguntas frecuentes similares
¿Cómo se prueba qué cable de salida está vivo o neutro?
Para probar cuál de los dos orificios de salida está activo, siga estos pasos:
- Inserte las sondas del multímetro en el tomacorriente de cualquier manera (excepto el orificio superior).
- Si la lectura está cerca del voltaje de suministro de CA estándar, continúe con los pasos que se indican a continuación.
- Ahora conecta el multímetro entre uno de estos agujeros y el agujero de tierra.
- Si el voltaje entre uno de los agujeros y la tierra también está cerca del voltaje de suministro estándar, el agujero tiene un cable con corriente.
- El orificio tiene un cable neutro si el voltaje oscila entre 1 V y 5 V (idealmente 0 V).
¿Cómo se prueba un tomacorriente para ver si está defectuoso?
Siga el procedimiento indicado anteriormente para probar el tomacorriente. En caso de una gran desviación del voltaje de red de CA estándar, hay algún fallo en el tomacorriente.
¿Qué configuración en el multímetro es para el tomacorriente?
La función o configuración de voltaje de CA con un símbolo “V~” al lado es para el tomacorriente.
Preguntas frecuentes sobre cómo probar un tomacorriente usando un multímetro en 6 sencillos pasos
1. ¿Qué necesito para probar un tomacorriente con un multímetro?
Para probar un tomacorriente usando un multímetro, necesitarás los siguientes elementos:
- Un multímetro digital
- Cables de prueba
Los multímetros digitales son dispositivos electrónicos portátiles que se utilizan para medir voltaje, corriente y resistencia. Los cables de prueba son los cables rojos y negros que se conectan al multímetro y luego se conectan al tomacorriente.
2. ¿Por qué debo probar un tomacorriente?
Probar un tomacorriente es importante para verificar si está funcionando correctamente y si hay algún problema eléctrico. Esto es especialmente relevante si experimentas problemas con dispositivos que se conectan al tomacorriente, como enchufar un dispositivo y no obtener energía.
Probar un tomacorriente también es crucial para garantizar la seguridad dentro de tu hogar o lugar de trabajo. Si hay un problema eléctrico, es mejor detectarlo y solucionarlo antes de que pueda causar daños o incluso un incendio.
3. ¿Cómo se realiza el proceso de prueba del tomacorriente usando un multímetro?
Aquí tienes una guía de 6 sencillos pasos para probar un tomacorriente usando un multímetro:
- Apaga el interruptor de corriente que alimenta el tomacorriente a probar.
- Conecta el cable de prueba rojo del multímetro al terminal positivo (+) del multímetro.
- Conecta el cable de prueba negro del multímetro al terminal negativo (-) del multímetro.
- Inserta el cable de prueba rojo en el orificio de contacto del tomacorriente.
- Inserta el cable de prueba negro en el orificio de tierra del tomacorriente.
- Enciende el interruptor de corriente y verifica las lecturas en el multímetro.
Recuerda siempre tener mucho cuidado y precaución al realizar esta prueba y desconectar la alimentación antes de comenzar.
4. ¿Qué lecturas debo esperar en el multímetro?
Al realizar la prueba en un tomacorriente que funciona correctamente, esperas obtener una lectura cercana a 120 voltios en el multímetro. Esto puede variar según el país, por lo que te recomendamos investigar los voltajes estándar de tu ubicación.
5. Si obtengo una lectura incorrecta, ¿qué significa eso?
Si obtienes una lectura incorrecta o no obtienes ninguna lectura en absoluto, eso puede indicar un problema con el tomacorriente u otro problema eléctrico. Puede haber un cable suelto, un fusible quemado o algún otro problema eléctrico que deba ser evaluado y solucionado por un electricista calificado.
Es importante evitar el uso de un tomacorriente que no funcione correctamente, ya que esto puede ser peligroso y aumentar el riesgo de accidentes eléctricos.
