Cómo probar un transformador con un multímetro (2 métodos sencillos)
Cuando se trata de trabajar con equipos eléctricos, la seguridad y la precisión son fundamentales. Un transformador es un componente clave en muchos dispositivos eléctricos, y asegurar su correcto funcionamiento puede prevenir fallos y peligros innecesarios. Si alguna vez te has preguntado cómo verificar la salud de un transformador sin complicarte la vida con técnicas complejas, ¡estás en el lugar correcto! En este artículo, te presentaremos dos métodos sencillos para probar un transformador utilizando un multímetro. Prepárate para convertirte en un experto en diagnósticos eléctricos mientras aprendemos juntos a detectar problemas de manera rápida y efectiva. ¡Vamos a ello!
¿Necesitas probar un transformador pero no estás seguro de cómo hacerlo? No te preocupes, en este artículo te presentaremos dos métodos sencillos para utilizar un multímetro y realizar esta tarea de manera fácil y segura. Sigue leyendo para descubrir cómo comprobar la eficiencia de tu transformador sin complicaciones.
Si tiene un montón de transformadores esperando ser probados, entonces esta publicación de blog es lo que está buscando: una guía detallada paso a paso sobre cómo probar un transformador con un multímetro.
Entonces, ¿cómo se prueba un transformador con un multímetro?
Para probar un transformador, configure el multímetro en modo de resistencia y verifique la resistencia del cableado primario y secundario. Si el multímetro muestra algún valor finito, entonces el transformador está en condiciones de funcionar. Está dañado si la lectura es “OL” o “1”.
Nota: En este artículo, tomamos el ejemplo de un transformador reductor. Por lo tanto, el devanado primario siempre tendrá un voltaje más alto que el devanado secundario.
¿Qué es un transformador?

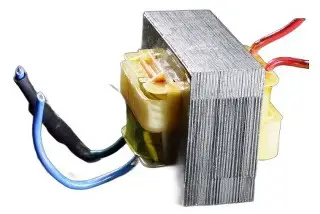

Transformador>
Un transformador es un dispositivo eléctrico que convierte la CA de alto voltaje en CA de bajo voltaje (transformador reductor). O convierte la CA de bajo voltaje en CA de alto voltaje (transformador elevador). Un transformador es capaz de realizar esta conversión basándose en el principio de la ley de inducción electromagnética de Faraday.
El transformador consta principalmente de dos bobinas conocidas como devanados; Devanado primario y devanado secundario. Estos devanados suelen estar enrollados alrededor de un núcleo hecho de material ferromagnético.
Cuando una CA fluye a través del devanado primario, genera un campo magnético alterno en el núcleo. Este campo alterno induce entonces una tensión alterna en el devanado secundario. Dependiendo del número de vueltas del devanado secundario, este voltaje puede ser mayor o menor que el primario.
Nota: El devanado primario es la bobina donde se conecta el voltaje de la fuente de entrada y el devanado secundario es donde se conecta la carga.
¿Cómo identificar el primario y secundario de un transformador?
transformador>
Tipo de bobinado
Color
Etiqueta
Resistencia
Primario(red eléctrica de CA)
Rojo
220 V, 110 V
Más alto
Secundario
Azul/Verde, Amarillo
5V, 12V, 12-0-12
Más bajo

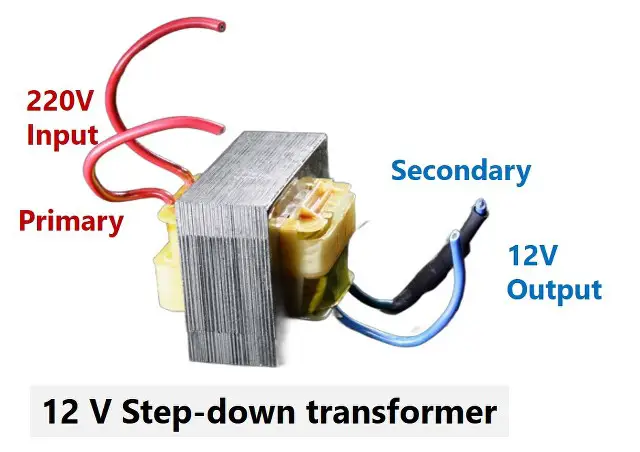

Cómo identificar los devanados primario y secundario de un transformador
Para identificar los cables primarios y secundarios de los transformadores, existen dos formas:
El primer método es inspeccionar visualmente el transformador para ver la etiqueta, donde el fabricante ha mencionado el voltaje de entrada y salida. El devanado primario de un transformador reductor tiene una tensión nominal más alta, mientras que un transformador elevador tiene un voltaje de devanado secundario más bajo.
También puede observar el color de los cables para identificar los devanados primario (220 V/110 V) y secundario. El cable primario del transformador suele ser de color rojo y el secundario puede ser azul, verde o amarillo.
El segundo método es utilizar un multímetro para medir la resistencia de los devanados primario y secundario. La resistencia del devanado primario tiene mayor resistencia que la del devanado secundario en el caso de un transformador reductor.
Nota: Es importante identificar los lados primario y secundario. Por casualidad, si accidentalmente conecta el lado secundario al voltaje de la red eléctrica de CA, el transformador puede derretirse y dañarse.
Prueba de voltaje primario y secundario
En este método, debes verificar el voltaje en los devanados primario y secundario.
En general, sólo es necesario probar el lado de salida del transformador, pero recomendamos probar el voltaje tanto del primario como del secundario.
Nota: No olvide sacar el transformador del circuito antes de realizar la prueba. Y esta prueba es solo para transformadores reductores clasificados para 110/220 VCA (dependiendo del voltaje de la red eléctrica de CA).
Paso 1: conecte el transformador al tomacorriente de pared
Conecte>

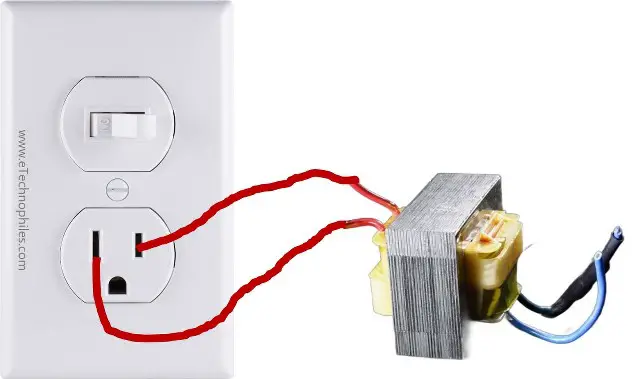

Conecte el lado primario del transformador al tomacorriente de pared. Primero, apague el interruptor de salida. Luego inserte los cables del transformador en el enchufe.
Paso 2: configure el dial del multímetro en el modo de voltaje CA
- Inserte la sonda roja en el conector mAVΩ y la sonda negra en el puerto COM.
- Dependiendo de su ubicación y del voltaje de la salida, ajuste la perilla del multímetro a 200 V o 750 V con un símbolo «V ~» en su multímetro. Si tiene un tomacorriente de 120 V, configure la perilla del multímetro en 200 V CA. Sin embargo, si tiene un tomacorriente de 230 V, configúrelo en 750 V CA.
Paso 3: Mida el voltaje en el lado primario
Medición>

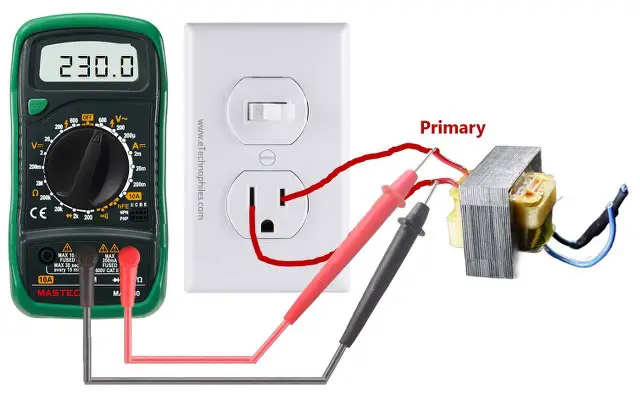

Encienda el tomacorriente y mida con mucho cuidado el voltaje en la entrada/lado primario del transformador (debe obtener 230 V o 120 V CA). Si el valor medido no se acerca a esto, entonces hay algún problema con el tomacorriente o la línea eléctrica.
Paso 4: mida el voltaje en el lado secundario.

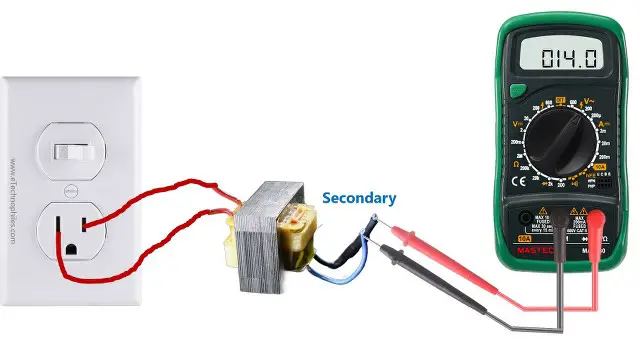

Medición>
Configure la perilla del multímetro a 200 V CA. Mientras el transformador está encendido, pruebe el voltaje en el devanado secundario. El voltaje medido debe estar cerca del voltaje reductor nominal del transformador.
Si tomamos el ejemplo de un transformador de 12 V, debería obtener de 12 V a 14 V en el lado secundario.
Nota: Esta no es una forma segura de probar un transformador. Por eso recomendamos la prueba del modo de resistencia para probar el transformador. Es una forma más segura y confiable de realizar el trabajo.
¿Cómo probar un transformador usando el modo de resistencia?
Para probar un transformador usando el modo de resistencia, debe medir la resistencia de los devanados primario y secundario. Este valor medido debe estar dentro del valor de resistencia esperado de los devanados.
La principal ventaja de esta prueba es que se realiza mientras el transformador está desconectado de la fuente de alimentación.
Paso 1: seleccione la función de resistencia.
Configure la perilla del multímetro en el modo de resistencia, generalmente representado con el símbolo (Ω). En el estado ideal, el multímetro muestra «1» u «OL». Toque las sondas juntas. En este caso, el multímetro debería mostrar «0».
Existen diferentes rangos de resistencia en un multímetro, generalmente 200Ω, 2kΩ, 20kΩ, 200kΩ y 2MΩ. Debe seleccionar el rango más bajo para obtener resultados precisos (200 Ω en este caso).
Selecciona>
Nota: Si tiene un multímetro de rango automático, simplemente seleccione el modo de resistencia. Ajusta automáticamente el rango dependiendo de la resistencia.
Paso 2: Mida la resistencia de primario y secundario.

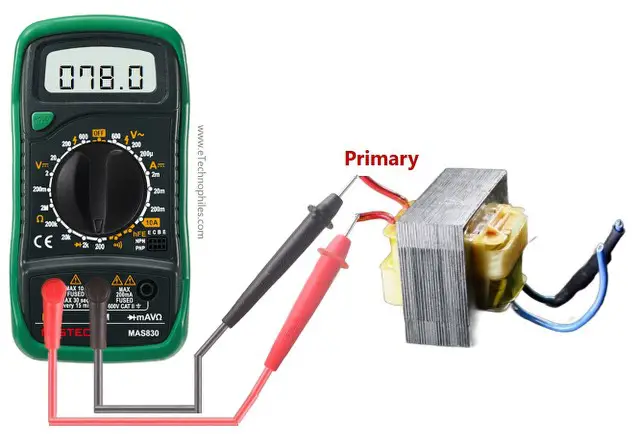

Toque los extremos del devanado primario con los extremos de las sondas.
Resistencia>
El multímetro mostrará un valor de resistencia finito en caso de que el devanado primario del transformador esté intacto.

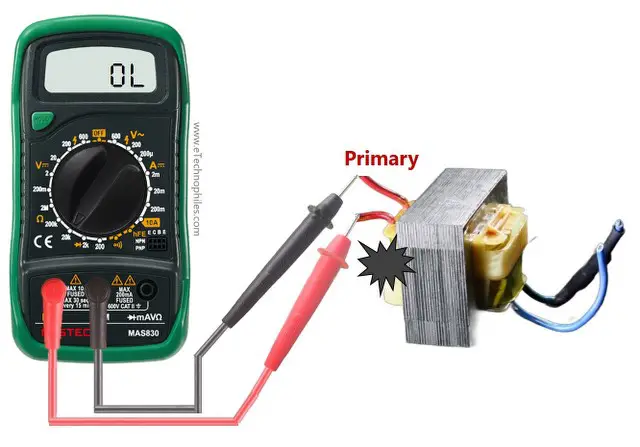

Si muestra «OL» o «1», seleccione el siguiente rango más bajo (2kΩ en este caso). Si vuelve a mostrar «OL» o «1», seleccione el siguiente rango más bajo (en este caso, 20 kΩ). Si el resultado no cambia, puede estar seguro de que el devanado está dañado y el transformador ya no está en condiciones de funcionar.
Resistencia>
Nota: La resistencia de un devanado primario en un transformador reductor puede llegar hasta 3 kΩ, por lo que siempre cambie a los rangos de resistencia más altos durante la prueba.

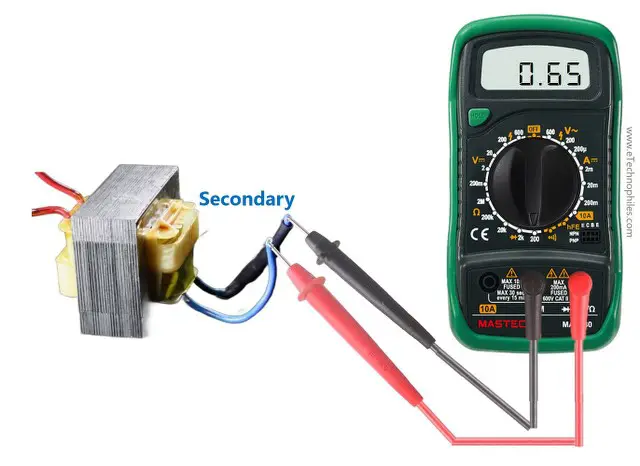

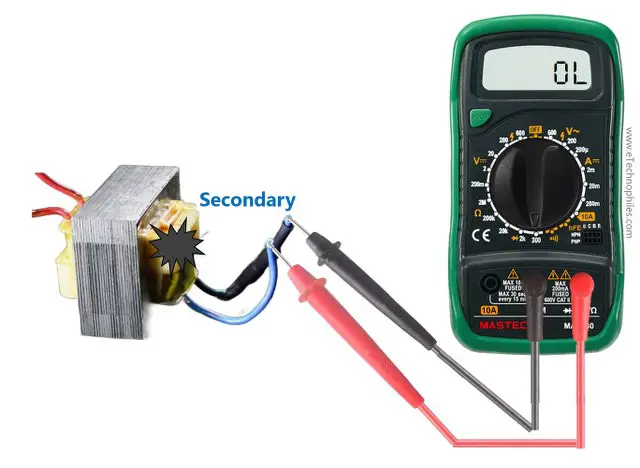

Ahora mida la resistencia del devanado secundario siguiendo el mismo conjunto de reglas. Tenga en cuenta que la resistencia del devanado secundario suele ser muy baja, así que seleccione el rango de 200 Ω.
Resistencia>
Resistencia>
Tipo de bobinado
Rango(Ω)
Resistencia
Conclusión
Primario
200 Ω
Finito
Laboral
20 kΩ
Infinito(“OL”/”1”)
Dañado
Secundario
200 Ω
Finito
Laboral
200 Ω
“OL”/”1”
Dañado
Reglas para probar un transformador usando el modo de resistencia.
En el caso de un multímetro de rango automático, si el valor mostrado es finito, el devanado está intacto. Está dañado si el valor mostrado es “OL” o “1”.
Preguntas frecuentes: Cómo probar un transformador con un multímetro (2 métodos sencillos)
Preguntas frecuentes: Cómo probar un transformador con un multímetro (2 métodos sencillos)
Probablemente te hayas encontrado en la situación de tener que probar un transformador en algún momento. Un multímetro es una herramienta muy útil para llevar a cabo esta tarea. Aquí encontrarás las respuestas a las preguntas más frecuentes sobre cómo probar un transformador con un multímetro utilizando dos métodos sencillos.
¿Qué es un multímetro y cómo funciona?
Un multímetro es un dispositivo de medición eléctrica que combina varias funciones en un solo instrumento. Puede medir voltaje, corriente y resistencia. Además, algunos multímetros también cuentan con la capacidad de medir capacitancia, frecuencia y otros parámetros eléctricos.
Para probar un transformador con un multímetro, necesitarás conocer los siguientes conceptos básicos:
¿Cómo puedo probar un transformador con un multímetro?
Existen dos métodos sencillos para probar un transformador con un multímetro, y a continuación te los explicamos:
Método 1: Medir la resistencia primaria y secundaria
Paso 1: Apaga el transformador y desconéctalo de la fuente de alimentación.
Paso 2: Configura tu multímetro en la escala de resistencia (Ohmios).
Paso 3: Conecta las puntas del multímetro en los terminales primarios del transformador (los que provienen de la fuente de alimentación) y anota el valor de la resistencia. Compara este valor con la resistencia nominal especificada por el fabricante del transformador.
Paso 4: Conecta las puntas del multímetro en los terminales secundarios del transformador (los que van a la carga) y anota el valor de la resistencia. Compara este valor con la resistencia nominal especificada por el fabricante del transformador.
Paso 5: Si los valores de resistencia están dentro de un rango aceptable (aproximadamente +/- 10% del valor nominal), es probable que el transformador esté en buenas condiciones.
Fuente: https://es.wikipedia.org/wiki/Transformador
Método 2: Medir el voltaje de salida
Paso 1: Apaga el transformador y desconéctalo de la fuente de alimentación.
Paso 2: Configura tu multímetro en la escala de voltaje (Voltios).
Paso 3: Conecta la punta positiva del multímetro al terminal positivo del transformador y la punta negativa al terminal negativo.
Paso 4: Enciende el transformador y mide el voltaje de salida. Compara este valor con el voltaje nominal especificado por el fabricante del transformador.
Paso 5: Si el voltaje de salida está dentro de un rango aceptable (aproximadamente +/- 10% del voltaje nominal), el transformador está en buen estado de funcionamiento.
Fuente: https://es.wikipedia.org/wiki/Mult%C3%ADmetro
¡Recuerda siempre tener precaución al manipular equipos eléctricos y consultar las instrucciones específicas del fabricante antes de realizar cualquier prueba o medición!
Cómo Probar un Transformador con un Multímetro (2 Métodos Sencillos)
Introducción
Cuando se trata de trabajar con equipos eléctricos, la seguridad y la precisión son fundamentales. Un transformador es un componente clave en muchos dispositivos eléctricos y asegurar su correcto funcionamiento puede prevenir fallos y peligros innecesarios. Si te preguntas cómo verificar la salud de un transformador sin complicaciones, ¡estás en el lugar correcto!
¿Qué es un Transformador?
Un transformador es un dispositivo que convierte la corriente alterna (CA) de alto voltaje en CA de bajo voltaje (transformador reductor) o viceversa (transformador elevador). Está compuesto por dos bobinas, conocidas como devanado primario y devanado secundario.
¿Cómo Identificar los Devanados Primario y Secundario?
- Inspección Visual: Busca la etiqueta que suele incluir el voltaje de entrada y salida.
- Uso del Multímetro: Mide la resistencia de los devanados para identificar cuál es el primario y cuál el secundario.
Métodos para Probar un Transformador
Método 1: Uso del Multímetro en Modo de Resistencia
Este método es seguro y te permite verificar el estado del transformador sin electricidad:
- Configura el Multímetro: Selecciona el modo de resistencia (Ω).
- Mide el devanado primario: Toca las sondas en los extremos del devanado primario. Un resultado finito indica que está en buen estado. Si muestra «OL» o «1», está dañado.
- Mide el devanado secundario: Repite el procedimiento para el devanado secundario.
Método 2: Medición de Voltaje
Este método consiste en medir el voltaje en ambos devanados mientras el transformador está encendido:
- Conecta el transformador: Conéctalo a la fuente de alimentación adecuada.
- Configura el Multímetro: Coloca el multímetro en modo de voltaje (AC).
- Mide el voltaje en el devanado primario: Debes obtener el voltaje nominal (230V o 120V, dependiendo del país).
- Mide el voltaje en el devanado secundario: El voltaje debe ser cercano al valor especificado (por ejemplo, 12V en un transformador de 12V).
Nota: La prueba de voltaje es menos segura, por lo que se recomienda realizar primero la prueba de resistencia.
Preguntas Frecuentes (FAQs)
¿Qué es un multímetro y cómo funciona?
Un multímetro es un dispositivo de medición eléctrica que combina varias funciones en un solo instrumento. Puede medir voltaje, corriente y resistencia, y algunos modelos también miden capacitancia y frecuencia.
¿Por qué es importante probar un transformador?
Probar un transformador es crucial para garantizar su funcionamiento adecuado. Un transformador defectuoso puede causar fallos eléctricos, poner en riesgo dispositivos conectados y representar un peligro de incendio.
Añaños: ¡Qué bueno ver que no soy el único que pensaba que medir transformadores era un rompecabezas! Yo también pasé por eso. Recuerdo una vez que tenía un viejo transformador de un radio que no sonaba. Seguí los pasos del multímetro y, para mi sorpresa, encontré el problema en un parpadeo. Desde entonces, ya no le tengo miedo a los cables ni a los transformadores. Este artículo es un salvavidas, ¡gracias por compartirlo!
Silvio Jesús, ¡me encanta el enfoque que le diste al artículo! La verdad, yo también he probado transformadores con un multímetro y al principio pensé que era complicado, pero siguiendo un par de pasos, todo se vuelve más fácil. A veces me ha servido hasta para arreglar mis gadgets viejos. Gracias por compartir esos métodos, ¡definitivamente los voy a usar la próxima vez que tenga algún problema eléctrico!
Picarenpl: Totalmente de acuerdo, Silvio Jesús. Yo también solía pensar que medir transformadores era una tarea de expertos, pero después de leer tu artículo y aplicar esos métodos, me siento mucho más seguro. Recuerdo que una vez tenía un transformador en una lámpara antigua que no encendía y gracias a un multímetro, descubrí que estaba todo en cortocircuito. ¡Ahora ya no le tengo miedo a volver a probar! Gran aporte, de verdad.
