Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)

¿Sabías que el Raspberry Pi 4 es una pequeña maravilla con funciones infinitas? En este artículo te mostraremos todo lo que necesitas saber sobre su GPIO Pinout, especificaciones y su esquema de diseño detallado de la placa. ¡Prepárate para descubrir cómo este dispositivo puede revolucionar tus proyectos!

Raspberry Pi 4 GPIO Pinout tiene 40 pines: 26 pines GPIO, dos pines de 5V, dos pines 3V3y 7 pines de tierra (0V). Los pines GPIO de RPI 4 son capaces de generar una salida PWM y la placa admite SPI, I2Cy UART Protocolos de comunicación serie.



La Raspberry Pi 4 Modelo B es la última placa lanzada por la Fundación Raspberry Pi en junio de 2019. Este modelo tiene el último quad-Core de alto rendimiento Broadcom 2711 de 64 bits, Corteza A72 Procesador con velocidad de reloj de 1,5 GHz.

Este procesador utiliza un 20 % menos de energía y ofrece un 90 % más de rendimiento que el modelo anterior. Frambuesa Pi 4 GPIO asignación de pines con funciones, esquemas y especificaciones se dan en detalle a continuación.

El modelo Raspberry Pi 4 viene en tres variantes diferentes de 2 GB, 4 GB y 8 GB SDRAM LPDDR4.

Las otras características nuevas de la placa son la compatibilidad con dos pantallas hasta Resoluciones de 4k a través de un par de puertos micro-HDMI, decodificación de video de hardware de hasta 4Kp60, LAN inalámbrica de dos canales de 2.4/5.0GHz, Gigabit Ethernet real, dos puertos USB 3.0, Bluetooth 5.0y Capacidad PoE (a través de una placa PoE HAT separada).

Especificaciones de la frambuesa Pi 4:

La siguiente tabla muestra las especificaciones completas de Raspberry Pi 4.

Especificaciones Detalle
Procesador El chip Broadcom BCM2711 consiste en un SoC de 64 bits Cortex-A72 (ARM v8) de cuatro núcleos a 1,5 GHz
Memoria 2GB, 4GB y 8GB de LPDDR4 SDRAM (dependiendo de la versión de la placa)
Módulo inalámbrico Inalámbrico IEEE 802.11ac de dos canales de 2,4/5,0 GHz, Bluetooth 5.0, BLE
Conectividad 2x Puertos USB 3.0
2X Puertos USB 2.0
2 puertos micro-HDMI (admite una resolución de hasta 4kp60)
2 carriles Puerto de pantalla MIPI DSI
2 carriles Puerto de cámara MIPI CSI
Audio Video Puerto de audio estéreo y video compuesto de 4 polos
Multimedia 265 (descodificación 4k@60), H264 (descodificación 1080@60 y codificación 1080@30)
Potencia de entrada 1V/3A CC mediante conector USB-C
Temperatura de funcionamiento Temperatura de funcionamiento: 0 – 50oC
Otros Gráficos OpenGL ES 3.0
Ranura para tarjeta micro-SD para cargar sistema operativo y almacenamiento de datos
Alimentación a través de Ethernet (PoE) habilitada (requiere tarjeta PoE HAT)
Especificaciones de la frambuesa pi 4

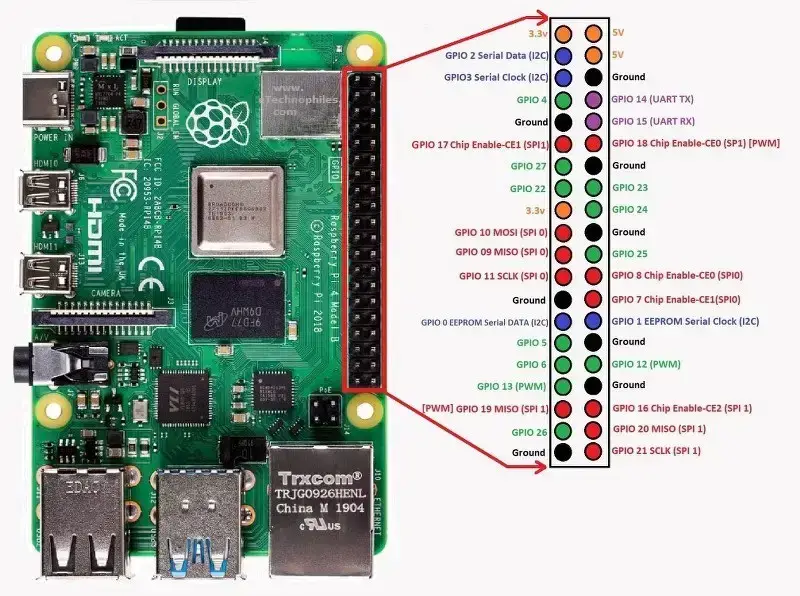

Asignación de pines R-pi 4 GPIO

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Asignación de pines R-pi 4 GPIO

La siguiente tabla muestra el pinout GPIO de la Raspberry Pi 4. Hemos discutido el pinout detallado en una etapa posterior de este artículo..

Tipo de pasador Pines GPIO
pines PWM GPIO12, GPIO13, GPIO18, GPIO19
pines SPI SPI0: GPIO9 (MISO), GPIO10 (MOSI), GPIO11 (SCLK), GPIO8 (CE0), GPIO7 (CE1)
SPI1: GPIO19 (MISO), GPIO20 (MOSI), GPIO21 (SCLK), GPIO18 (CE0), GPIO17 (CE1), GPIO16 (CE2)
Pines I2C Datos: (GPIO2), Reloj: (GPIO3)
Datos de la EEPROM: (GPIO0), Reloj EEPROM: (GPIO1)
Pines UART Texas: (GPIO14)
RX: (GPIO15)
Raspberry Pi 4 pines GPIO

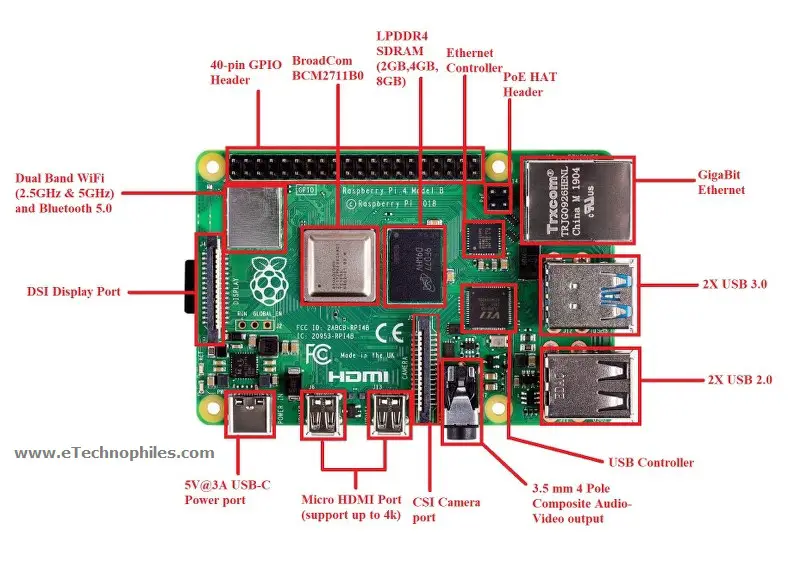

Diseño de la placa Raspberry Pi 4:

El diseño de la placa Raspberry Pi 4 muestra algunas diferencias importantes entre el nuevo RPI 4 y el RPI 3B+: más memoria, dos puertos micro HDMI que admiten resolución 4K, un puerto de alimentación USB C, etc.

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Partes de Raspberry Pi 4

UPC: consiste en un Broadcom BCM2711 chip que contiene un procesador ARM Cortex-A72 de cuatro núcleos y 64 bits a 1,5 GHz (con un núcleo de arquitectura ARMv8).

GPU: Broadcom VideoCore VI a 500 MHz fue lanzado en 2009. Es capaz de reproducir video con calidad BluRay, H.265 (descodificación 4Kp60); H.264 (descodificación 1080p60, codificación 1080p30); OpenGL ES, gráficos 3.0.

RAM: viene con 2 GB, 4 GB y 8 GB (depende de las diferentes versiones) variantes de LPDDR4 SDRAM.

Puerto USB: Consiste en dos USB 3.0 y dos USB 2.0 puertos para conectarlo a un teclado externo, mouse u otros dispositivos periféricos.

Puerto de alimentación USB: consiste en un 5,1 V, 3 A USB tipo C Puerto de alimentación.

puerto HDMI: Dos puertos micro HDMI capaces de soportar hasta 4k@60HZ resolución.

Puerto Ethernet: viene con verdad Compatible con Gigabit Ethernet de enviar ethernet fotogramas a razón de uno gigabit por segundo (1 billón de bits por segundo).

Salida de video compuesto: Tanto el zócalo de salida de audio como el zócalo de video compuesto residen en un Toma única de 4 polos de 3,5 mm.

Ranura para tarjetas SD: Se utiliza una ranura para tarjeta micro-SD para iniciar el sistema operativo y para fines de almacenamiento.

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)

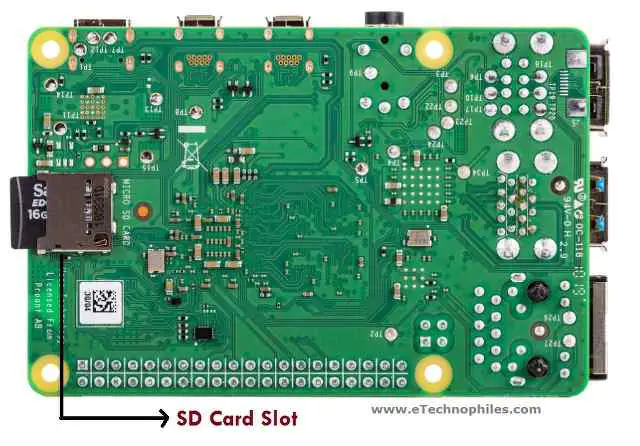

Ranura para tarjeta sd Raspberry Pi 4

Nota: La ranura para tarjeta SD se encuentra en la parte posterior de la placa Raspberry Pi 4

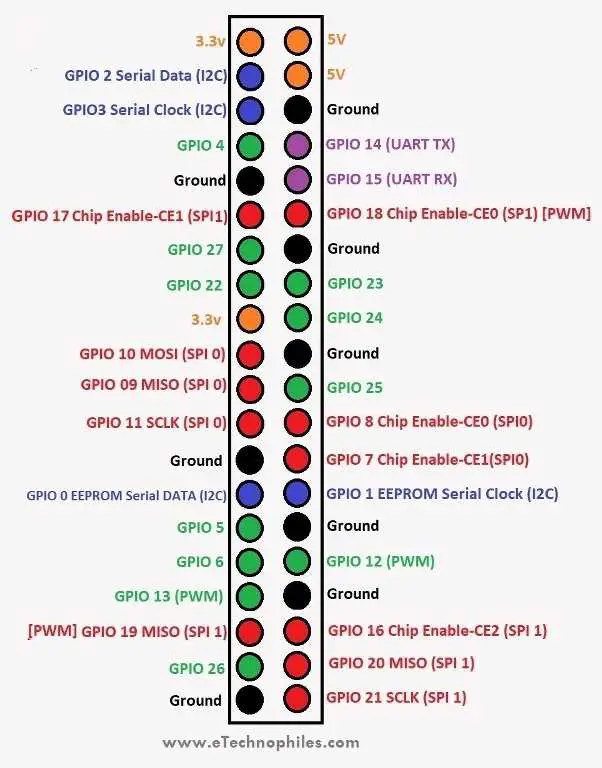

Raspberry Pi 4 Pin GPIO Descripción:

Esta sección está dedicada exclusivamente al Pinout GPIO de Raspberry Pi 4 en detalle:

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Distribución de pines GPIO de Raspberry Pi 4

frambuesa pi GPIO significa Pines de salida de entrada de propósito general. Estos pines se utilizan para conectar la placa Raspberry pi a dispositivos periféricos de entrada/salida externos.

Este modelo B consta de un Encabezado GPIO de 40 pines. De estos 40 pines, 28 pines son GPIO patas.

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Encabezado GPIO de Raspberry Pi 4

Una interfaz estándar para conectar una computadora de placa única o un microprocesador a otros dispositivos es a través de pines de entrada/salida de propósito general (GPIO).

Dado que los pines GPIO no tienen ninguna función específica, estos pines se pueden personalizar mediante el software.

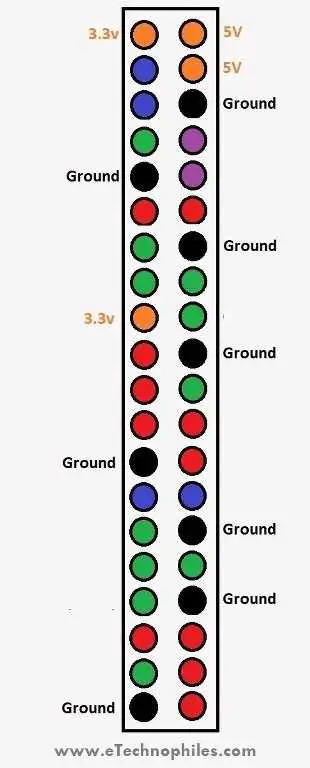

Pines de alimentación en Raspberry Pi 4:

La placa raspberry pi 4 modelo B consta de dos pines de 5V, dos pines de 3V3 y 7 pines de tierra (0V).

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Pines de alimentación en Raspberry Pi 4

5V: El pin de 5v emite los 5 voltios provenientes del puerto USB Tipo-C.

3,3 V: El pin de 3v se utiliza para proporcionar un suministro estable de 3,3v a los componentes externos.

TIERRA: El pin de tierra se conoce comúnmente como GND.

Pines de entrada/salida global R-Pi 4:

Un pin que se puede configurar como entrada o salida y se controla en tiempo de ejecución se llama pin GPIO.

Un pin GPIO configurado como aporte permite que la señal transmitida por cualquier dispositivo externo (conectado a este pin) sea recibida por la Raspberry Pi.

El voltaje de entrada entre 1,8 V y 3,3 V se lee como ALTO por la Raspberry pi. Y cuando el voltaje de entrada es inferior a 1,8 V, se lee como BAJO.

Nota: No conecte un dispositivo externo con un voltaje de salida superior a 3,3 V a ninguno de los pines GPIO, o freirá su placa Raspberry Pi.

Un pin GPIO configurado como producción entrega ALTO/3.3V o BAJO/0V.


Además de Entrada/Salida, los pines GPIO también pueden realizar una variedad de otras funciones como PWM. Algunas de estas funciones/pines son:

Pines PWM (modulación de ancho de pulso):

PWM significa «Modulación de ancho de pulso». Significa que se está modulando un valor analógico sobre una señal digital.

El software PWM está disponible en todos los pines.

Hardware PWM está disponible solo en estos pines: GPIO12, GPIO13, GPIO18, GPIO19

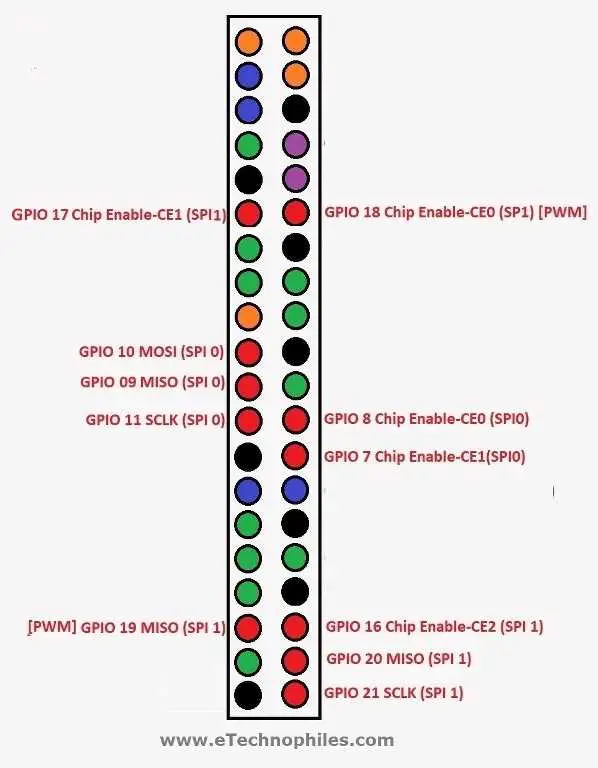

Pines SPI en RPi 4:

SPI (Interfaz periférica en serie) es un tipo de protocolo de comunicación en serie. Es utilizado por Raspberry Pi para la comunicación maestro-esclavo para comunicarse rápidamente entre uno o más dispositivos periféricos.

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Pines SPI en Raspberry Pi 4

Los datos se sincronizan mediante un reloj (SCLK en GPIO11) del maestro (RPi).

El Pi envía estos datos a un dispositivo SPI usando MOSI (Master Out Slave In) pin. Y cuando el dispositivo SPI necesita comunicarse con Raspberry Pi, envía los datos a través del MISO (Master In Slave Out) pin.

Se requieren 5 pines para la comunicación SPI:

  • TIERRA: Conecte el pin GND de todos los componentes esclavos y la placa Raspberry Pi 4 juntos.
  • SCLK: Reloj para comunicación SPI.
  • MOSI: Significa Master Out Slave In. Este pin se usa para enviar datos del maestro a un esclavo.
  • MISO: Significa Master In Slave Out. Este pin se utiliza para recibir datos de un esclavo al maestro.
  • CE: Significa Chip Enable. Necesitamos conectar un pin CE por esclavo (o dispositivos periféricos) en nuestro circuito. Por defecto tenemos dos pines CE pero podemos configurar más pines CE de los otros pines GPIO disponibles.

Pines SPI en Raspberry Pi:

SPI0: GPIO9 (MISO), GPIO10 (MOSI), GPIO11 (SCLK), GPIO8 (CE0), GPIO7 (CE1)

SPI1: GPIO19 (MISO), GPIO20 (MOSI), GPIO21 (SCLK), GPIO18 (CE0), GPIO17 (CE1), GPIO16 (CE2)

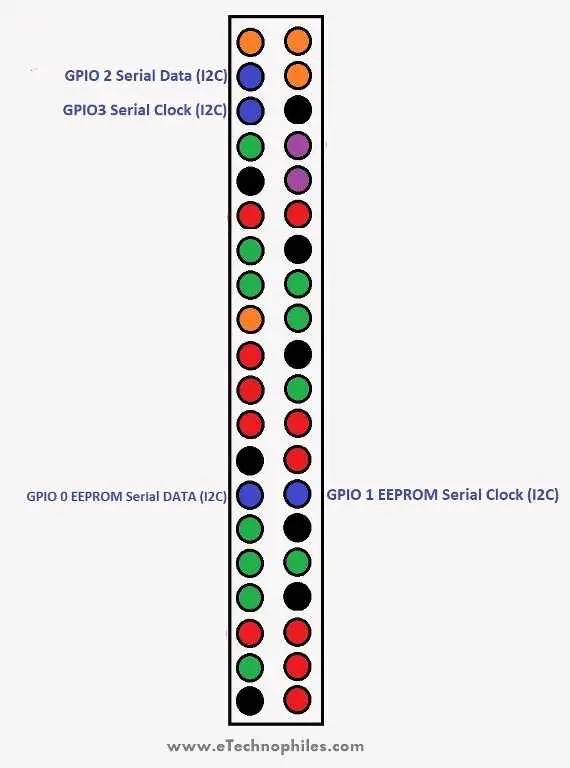

Pines I2C en RPi 4:

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Frambuesa Pi 4 pines I2C

Los pines I2C de la placa Raspberry Pi se utilizan para comunicarse con dispositivos periféricos compatibles con Circuito Interintegrado (un protocolo de comunicación serie de dos hilos de baja velocidad).

Este protocolo de comunicación en serie requiere roles maestro-esclavo entre la placa y los dispositivos periféricos.

El protocolo I2C requiere dos conexiones: SDA (datos en serie) y SCL (reloj serie). Funcionan transmitiendo datos mediante la conexión SDA, y la velocidad de transferencia de datos se controla a través del pin SCLK.

Datos: (GPIO2), Reloj (GPIO3)

Datos de la EEPROM: (GPIO0), Reloj EEPROM (GPIO1)

Pines UART en RPi 4:

El UART (Universal Asynchronous Receiver/Transmitter) es un protocolo asíncrono que proporciona una forma de comunicación entre dos microcontroladores o dispositivos.

El pin TX transmite los datos seriales al pin RX de otro dispositivo y el pin RX recibe los datos seriales provenientes del pin TX del otro dispositivo.

TX: GPIO14

RX: GPIO15

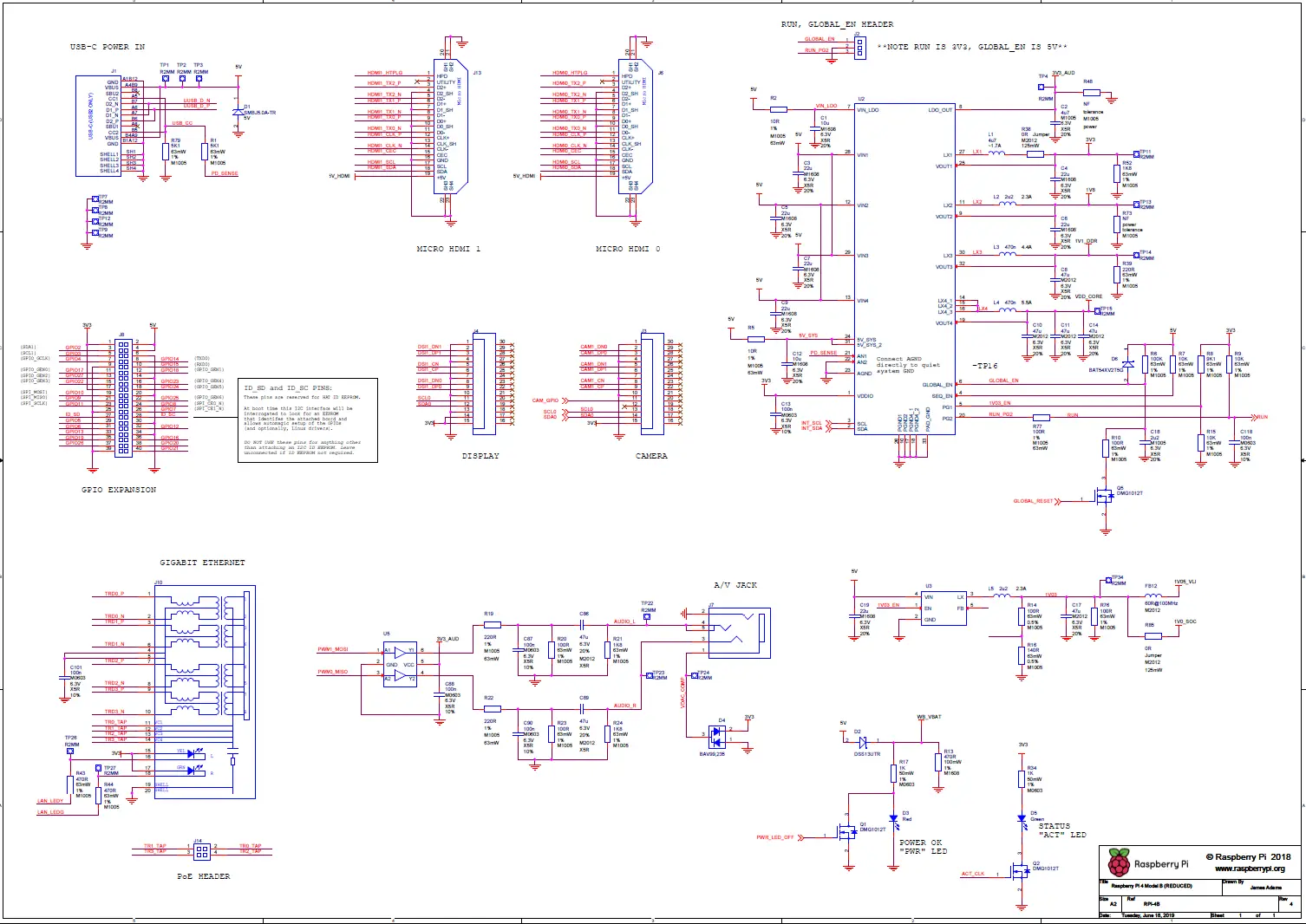

Esquema de Raspberry Pi 4 (oficial):

**Para descargar el esquema de Raspberry Pi 4, haga clic aquí.

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
esquema de frambuesa pi 4

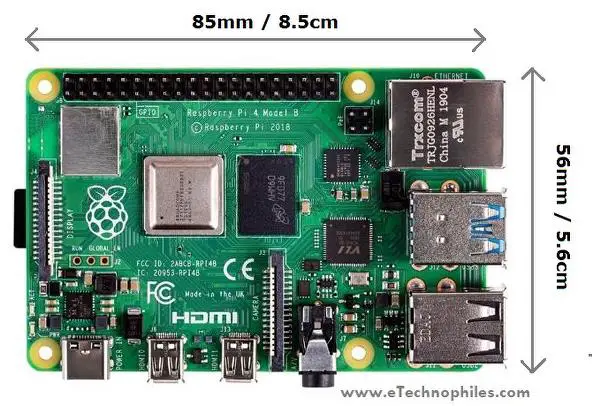

Dimensiones físicas de Raspberry Pi 4:

La dimensión física de la Raspberry Pi 4 es 85 mm de largo y 56 mm de ancho.

Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)
Dimensiones físicas de Raspberry pi 4

Formas de programar la placa Raspberry PI 4:

Puede controlar los pines GPIO de Raspberry Pi 4 usando muchos lenguajes de programación. Algunos de los idiomas populares junto con el material de aprendizaje se dan a continuación:

Prefer Book? Read this article on Best Raspberry Pi Books for beginners

¿Dónde comprar Rpi 4 y sus accesorios?

Puede obtener la placa Raspberry Pi 4 original en diferentes tiendas. Pero si quieres conseguirlo en Amazon, te recomendamos los siguientes vendedores:


Artículos sugeridos para ti:

preguntas frecuentes

¿El sistema operativo PI de 64 bits es compatible con Pi 4?

Dado que Pi 4 tiene una arquitectura de 64 bits, la placa es compatible con el sistema operativo Pi de 64 bits. La versión oficial del sistema operativo Pi de 64 bits fue lanzada recientemente por la fundación RPI y se puede instalar desde su sitio web.

¿Cuántos GPIO tiene Raspberry Pi 4?

R-Pi tiene un encabezado de 40 pines, de los cuales 28 pines son pines GPIO.

¿Se puede alimentar una Raspberry Pi 4 con pines GPIO?

No, no puede alimentar un R-Pi 4 con ninguno de los 28 pines GPIO. Pero es posible alimentarlo usando los pines 5V y GND del cabezal GPIO.

¿Cuál es el propósito de GPIO en Raspberry Pi 4?

Los pines GPIO se utilizan para conectar componentes externos como sensores, actuadores, pantallas, etc. con el SoC.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded




Raspberry Pi 4 GPIO Pinout, especificaciones, esquema (diseño detallado de la placa)

Raspberry Pi 4 GPIO Pinout

El Raspberry Pi 4 es una potente placa de desarrollo ideal para proyectos de electrónica y robótica. Sus pines GPIO (General Purpose Input/Output) son esenciales para conectar y controlar diferentes componentes electrónicos y expandir las capacidades de la placa.

Especificaciones del Raspberry Pi 4

Antes de adentrarnos en el pinout GPIO del Raspberry Pi 4, veamos algunas especificaciones clave de esta placa:

  • Procesador: El Raspberry Pi 4 está equipado con un procesador ARM Cortex-A72 de cuatro núcleos a 1.5 GHz, lo que le brinda un rendimiento superior al de sus predecesores.
  • Memoria: Hay diferentes variantes de memoria disponibles para el Raspberry Pi 4: 2 GB, 4 GB y 8 GB de RAM. Esto permite ejecutar aplicaciones más exigentes y realizar tareas simultáneas con mayor facilidad.
  • Conexiones: El Raspberry Pi 4 cuenta con dos puertos micro-HDMI, dos puertos USB 3.0 y dos puertos USB 2.0, un conector Ethernet, un conector de audio de 3.5 mm y un conector de alimentación USB-C.
  • Conectividad: Dispone de conexiones WiFi 802.11ac de banda dual (2.4 GHz y 5 GHz) y Bluetooth 5.0, lo que permite una fácil conexión a redes y dispositivos externos.

Esquema detallado de la placa

El esquema detallado de la placa del Raspberry Pi 4 muestra la posición y funcionalidad de cada uno de los pines GPIO. Proporciona información crucial para conectar dispositivos externos correctamente y aprovechar al máximo las capacidades del Raspberry Pi 4.

Puedes encontrar el esquema detallado de la placa del Raspberry Pi 4 en la documentación oficial de Raspberry Pi Foundation: es.wikipedia.org.

Preguntas frecuentes

  1. ¿Cuántos pines GPIO tiene el Raspberry Pi 4?
  2. El Raspberry Pi 4 tiene un total de 40 pines GPIO.

  3. ¿Cuál es la función de los pines GPIO?
  4. Los pines GPIO permiten la comunicación entre el Raspberry Pi 4 y dispositivos externos, como sensores, actuadores y otros componentes electrónicos, para recibir información o enviar señales.

  5. ¿Cómo identificar la función de cada pin GPIO?
  6. El esquema detallado de la placa indica la función de cada pin GPIO. Además, la documentación oficial brinda información sobre las características de cada pin y su asignación en los diferentes modelos de Raspberry Pi.

  7. ¿Qué voltaje proporcionan los pines GPIO?
  8. Los pines GPIO del Raspberry Pi 4 funcionan con un voltaje de 3.3V. Es importante tener en cuenta este voltaje al conectar dispositivos externos para evitar daños en la placa.

  9. ¿Cómo controlar los pines GPIO mediante programación?
  10. Existen diferentes lenguajes de programación, como Python, C++ y JavaScript, que permiten controlar los pines GPIO del Raspberry Pi 4. El Raspberry Pi OS, el sistema operativo oficial de Raspberry Pi, incluye bibliotecas y herramientas para facilitar esta tarea.

Esperamos que esta guía haya respondido a tus preguntas sobre el pinout GPIO, especificaciones y esquema del Raspberry Pi 4. ¡Disfruta explorando las posibilidades que ofrece esta increíble placa!
