Cómo usar múltiples sensores con Arduino y LCD

Resistencias>

DIAGRAMA DE CIRCUITO para usar sensores múltiples con Arduino:

Diagrama>>

PROGRAMA para usar Múltiples sensores con Arduino:

/*
* multiple_Sensors_With_Arduino
*
* Created on: May 27, 2020
* Author:youtube.com/theelectronicguy
*/

#include <SimpleDHT.h>//DHT11 library(Search : simpledht in Library Manager)
#include <LiquidCrystal.h>//LCD library
LiquidCrystal lcd(7, 6, 5, 4, 3, 2);//lcd(RS,En,D4,D5,D6,D7)

#define PIR_SENSOR A0//pir sensor(pins:1)
/*
Uncomment when using GAS Sensor
*/
//#define GAS_SENSOR A1
/*
Uncomment when using LDR Sensor
*/
#define LDR_SENSOR A1
//ultrasonic sensor(pins:2)
#define ULT_TRIG A2
#define ULT_ECHO A3
#define IR_SENSOR A4//Ir sensor(pins:1)
#define HT_SENSOR A5//humidity and temperature sensor(pins:1)

//leds(pins:5)
#define HT_LED 8
#define IR_LED 9
#define ULT_LED 10
#define BUZZER 11// for ultrasonic sensor
//#define GAS_LED 12
#define LDR_LED 12
#define PIR_LED 13

// create a dht11 object
SimpleDHT11 dht11(HT_SENSOR);

void setup() {
Serial.begin(9600);
lcd.begin(16, 2);
lcd.clear();
// set sensor pins as inputs
for (int i = PIR_SENSOR; i <= HT_SENSOR; i++)
pinMode(i, INPUT);
//set trigger pin as output
pinMode(ULT_TRIG, OUTPUT);
// set led pins as output
for (int i = HT_LED; i <= PIR_LED; i++)
pinMode(i, OUTPUT);

// print sensor name on the LCD
lcd.setCursor(0, 0);
lcd.print(«IS= «);//IR Sensor data will be displayed at (3,0)
lcd.print(«US= «);//Ultrasonic Sensor data will be displayed at(8,0)
//lcd.print(«GS= «);//Gas Sensor data will be displayed at(14,0)
lcd.print(«LDR= «);//LDR Sensor data will be displayed at(15,0)
lcd.setCursor(0, 1);// Move cursor to the next line of LCD
lcd.print(«PS= «);//PIR Sensor data will be displayed at(3,1)
lcd.print(«HS= , «);//Humidity & temperature Sensor data will be displayed at(8,1) &(12,1) respectivel
}

void loop() {
/*
read continously from each sensor
*/
//print digital values from Ir Sensor
ir_Readings();
//distance measurement using Ultrasonic Sensor
us_Readings();
//read values from gas sensor
//gas_Readings();
//read values from LDR sensor
LDR_Readings();
//read analog values from pir sensor
pir_Readings();
// read temp and humidity from ht sensor
ht_Readings();
}

void ir_Readings() {
int x = digitalRead(IR_SENSOR);
lcd.setCursor(3, 0);
lcd.print(!x);
Serial.print(«IR=»);
Serial.print(!x);
Serial.print(«t»);
//IR Sensor input condition for Led to glow
if (x == 0) {
digitalWrite(IR_LED, HIGH);
}
else {
digitalWrite(IR_LED, LOW);
}

}

void us_Readings() {
long duration;
int distance;
duration = time_Measurement(duration);
distance = (int)duration * (0.0343) / 2;

if (distance > 99 || distance < 0)//If distance is negative or greater than 99, then always show distance =0
distance = 0;

display_distance(distance);
}

//uncomment when using GAS Sensor
/*void gas_Readings() {
int x = analogRead(GAS_SENSOR);
lcd.setCursor(14, 0);
lcd.print(x);
Serial.print(«GS=»);
Serial.print(x);
Serial.print(«t»);

//Gas Sensor input condition for Led to glow
if (x >= 60)
digitalWrite(9, HIGH);
else
digitalWrite(9, LOW);
}*/

//uncomment when using LDR Sensor
void LDR_Readings() {
int x = digitalRead(LDR_SENSOR);
lcd.setCursor(15, 0);
lcd.print(x);
Serial.print(«LDR=»);
Serial.print(x);
Serial.print(«t»);

//LDR Sensor input condition for Led to glow
if (x == 1) {
digitalWrite(LDR_LED, HIGH);
}
else {
digitalWrite(LDR_LED, LOW);
}
}

void pir_Readings() {
int x = digitalRead(PIR_SENSOR);
lcd.setCursor(3, 1);
lcd.print(x);
Serial.print(«PS=»);
Serial.print(x);
Serial.print(«t»);

////PIR Sensor input condition for Led to glow
if (x == 1) {
digitalWrite(PIR_LED, HIGH);
}
else {
digitalWrite(PIR_LED, LOW);
}
}

void ht_Readings() {
byte temperature = 0;
byte humidity = 0;

dht11.read(&temperature, &humidity, NULL);// <simpledht> library function to read temperature and humidity

lcd.setCursor(8, 1);
lcd.print((int)temperature);
lcd.print(«*»);//temperature in degree
lcd.setCursor(12, 1);
lcd.print((int)humidity);
lcd.print(«%»);
Serial.print(«HT=»);
Serial.print(temperature);
Serial.print(«*C,»);
Serial.print(humidity);
Serial.print(«%»);
Serial.println();

//Temperature and humidity conditions for Led to glow
if (temperature > 38 || humidity > 37)
digitalWrite(HT_LED, HIGH);
else
digitalWrite(HT_LED, LOW);

delay(500);

}

int time_Measurement(int duration)
{

digitalWrite(ULT_TRIG, LOW);
delayMicroseconds(2);

digitalWrite(ULT_TRIG, HIGH);
delayMicroseconds(10);
digitalWrite(ULT_TRIG, LOW);

duration = pulseIn(ULT_ECHO, HIGH);
return duration;
}

void display_distance(int distance)
{
lcd.setCursor(8, 0);
if (distance < 10) {
lcd.print(0);
}
lcd.print(distance);
Serial.print(«US=»);
Serial.print(distance);
Serial.print(«t»);

//distance condition for Led to glow
if (1 <= distance && distance <= 10) {
digitalWrite(ULT_LED, HIGH);
tone(BUZZER, 2000);
}
else {
digitalWrite(ULT_LED, LOW);
noTone(BUZZER);
}

delay(10);
}

Preguntas frecuentes sobre cómo usar múltiples sensores con Arduino y LCD

Preguntas frecuentes sobre cómo usar múltiples sensores con Arduino y LCD

1. ¿Qué es Arduino?

Arduino es una plataforma de prototipado electrónico de código abierto que permite realizar proyectos interactivos.

Referencia: Wikipedia – Arduino

2. ¿Cómo puedo conectar múltiples sensores a Arduino?

Para conectar múltiples sensores a Arduino, necesitarás utilizar pines digitales o analógicos disponibles en la placa.

3. ¿Qué es un LCD?

Un LCD (Liquid Crystal Display) es una pantalla que utiliza cristales líquidos para permitir la visualización de información.

Referencia: Wikipedia – Pantalla de cristal líquido

4. ¿Cómo puedo utilizar un LCD con Arduino?

Para utilizar un LCD con Arduino, necesitas conectar los pines correspondientes a los pines de control y los pines de datos del LCD. Luego, puedes enviar comandos y datos desde Arduino para mostrar información en la pantalla.

5. ¿Cómo puedo combinar múltiples sensores con un LCD en Arduino?

Para combinar múltiples sensores con un LCD en Arduino, debes conectar cada sensor a los pines disponibles en la placa y realizar la lectura de cada sensor por separado. Luego, puedes enviar los datos al LCD para mostrar la información recolectada en la pantalla.

6. ¿Cuáles son algunos ejemplos de proyectos que involucran múltiples sensores y un LCD en Arduino?

Algunos ejemplos de proyectos que involucran múltiples sensores y un LCD en Arduino son:

7. ¿Dónde puedo encontrar más información y tutoriales sobre el uso de múltiples sensores con Arduino y LCD?

Puedes encontrar más información y tutoriales sobre el uso de múltiples sensores con Arduino y LCD en la página de Wikipedia de Arduino y en la página oficial de Arduino.

Cómo usar múltiples sensores con Arduino y LCD

¿Te has preguntado alguna vez cómo transformar tu proyecto de Arduino en una verdadera estación‌ de monitoreo? Imagina poder recopilar datos de ‍varios sensores y visualizarlos ‌en tiempo real ⁢en una​ pantalla LCD. En el fascinante mundo⁣ de la electrónica, esto no solo es⁢ posible, ¡sino ⁢que es mucho más⁣ fácil de lo que ⁢parece!

Introducción a los Sensores y la Pantalla LCD

En este artículo, exploraremos paso ‍a paso cómo combinar múltiples sensores con tu placa Arduino y‌ presentar la información de manera clara y atractiva en una pantalla LCD. Prepara ⁣tu placa, tus sensores y tu creatividad, ya que vamos a sumergirnos⁢ en esta emocionante aventura tecnológica.

Componentes​ Necesarios

• Placa Arduino UNO

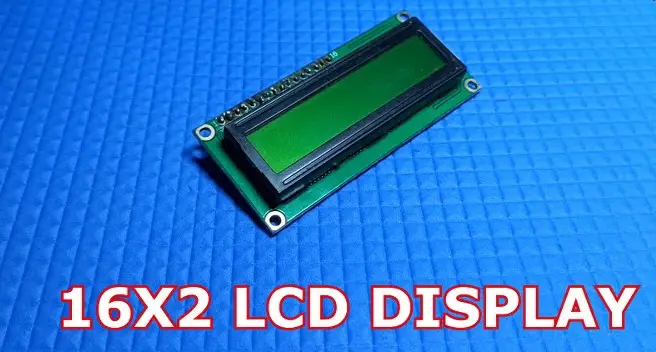

• Pantalla LCD 16×2
• Sensores (PIR, ‌Gas, LDR, Ultrasónico, DHT11)
• Resistencias
• LEDs‌ para indicar el estado

Sensores Utilizados

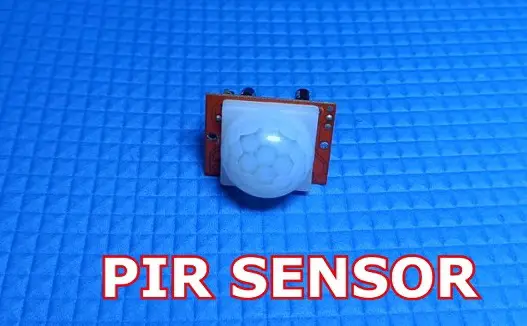

Sensor​ PIR

El sensor PIR detecta movimiento mediante la detección de luz infrarroja. Este sensor se⁤ utiliza en sistemas de ​seguridad y ‍automatización ​de iluminación.

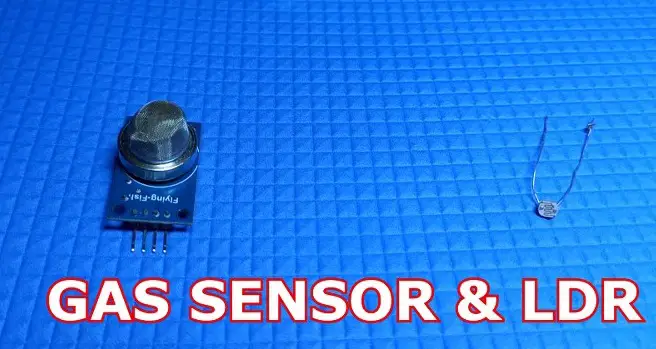

Sensor de Gas y LDR

Los sensores de gas son capaces de detectar diferentes tipos ⁤de‍ gases y son esenciales para la seguridad en entornos industriales. Por otro lado, el LDR mide la ⁤intensidad de la luz, permitiendo el control de dispositivos según la luminosidad ambiental.

Sensor Ultrasónico

Este sensor mide la distancia al objeto emitiendo ondas de sonido ultrasónicas. ‌Es útil en aplicaciones de detección de obstáculos.

Sensor de Temperatura ⁤y Humedad DHT11

El DHT11 es un sensor ‍que permite obtener datos‌ sobre la temperatura y humedad del ambiente,⁤ esencial para ⁢proyectos de domótica.

Diagrama de Circuito

Asegúrate de seguir el diagrama de conexión que se muestra en ⁢el ⁣tutorial correspondiente. Un diagrama típico incluirá conexiones desde los sensores a⁤ pines analógicos y digitales ⁢del Arduino, así como las conexiones necesarias para la pantalla LCD.

Código de Arduino

A continuación ⁢se presenta un programa básico que utiliza⁢ múltiples ​sensores‌ con Arduino:

#include


#include





LiquidCrystal lcd(7, 6, 5, 4, 3, 2); // Conexiones de la LCD





#define PIR_SENSOR      A0


#define LDR_SENSOR      A1


#define ULT_TRIG        A2


#define ULT_ECHO        A3


#define HT_SENSOR       A5





SimpleDHT11 dht11(HT_SENSOR);





void setup() {


    Serial.begin(9600);


    lcd.begin(16, 2);


    lcd.print("Sistema Listo");


    // Configuración de pines


}





void loop() {


    // Lectura de sensores


}




El código ⁤anterior es una base⁣ para que ‍empieces. A medida que avances, puedes agregar la funcionalidad para ⁢leer cada sensor y mostrar los resultados en la pantalla‍ LCD.

FAQs sobre el uso de múltiples sensores ⁢con Arduino y LCD

¿Qué tipo de sensores‍ puedo usar con Arduino?

Arduino es ‍compatible con una amplia variedad de sensores, incluyendo sensores de ‌temperatura,‌ humedad, inerciales,‍ ultrasónicos, de gas, y muchos más. Puedes elegir según ​las necesidades de tu​ proyecto.

¿Necesito algún tipo de conocimiento previo para iniciar?

Si bien es útil tener ⁢una base en programación y ⁢electrónica, muchos tutoriales son accesibles para principiantes. Con ⁢paciencia y práctica, podrás crear tus propios proyectos.

¿Cómo puedo depurar mi código si algo no funciona?

Utiliza la consola serie de Arduino​ IDE para imprimir mensajes ⁢de depuración⁢ y valores de‍ los sensores. Asegúrate también de que todas las conexiones físicas sean correctas.

¿Es posible conectar más de 5 sensores a una sola placa Arduino?

Sí, es posible,‍ pero dependerá de los pines disponibles en tu placa. Puedes usar multiplexores o un Arduino más avanzado si necesitas más conexiones.

Conclusión

Combinar múltiples sensores con Arduino y presentar​ los datos⁣ en una pantalla ‌LCD es un‌ proyecto accesible y educativo que puede llevar tus habilidades de programación y electrónica al ⁢siguiente nivel. ⁣¡Anímate a experimentar y a realizar⁢ tus propias innovaciones!

Referencias Externas

• Conexión‌ de varios sensores a⁤ Arduino UNO[[1]]
• Tutorial sobre lectura de sensores infrarrojos[[2]]
• Tutoriales sobre diversos sensores[[3]]
