¿Estás buscando una forma eficiente y sencilla de crear una puerta NOR para tus proyectos electrónicos? ¡No busques más! En este artículo, te mostraremos cómo usar diodos y transistores en una placa de pruebas para construir tu propia puerta NOR. Sigue leyendo para descubrir todos los detalles y sorpréndete con lo fácil que es. ¡Manos a la obra!
Estoy seguro de que debe estar familiarizado con una puerta NOR, su tabla de verdad, símbolo lógico y esta funcionando. Pero, ¿sabe que puede construir su propia puerta NOR en Breadboard? Entonces, en esta publicación, aprenderá cómo hacer una puerta NOR usando diodos y un transistor en una placa de pruebas.
** Leer artículo similar: Y puerta usando diodos
¿Qué es una puerta NOR?

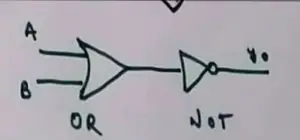

NOR Gate es una puerta lógica universal. Es simplemente una puerta NOT conectada por delante de una puerta OR. Eso significa que obtenemos una salida invertida de la puerta OR de una puerta Nor. Entonces, la salida es 1 solo cuando ambas entradas son cero, es decir, justo lo contrario de lo que sucede en el caso de una puerta OR.
Vamos a hacer esta puerta NOR combinando la puerta OR y la puerta NOT. Haga clic para ver cómo construir una puerta OR y cómo construir una puerta NOT.
También puedes mirar el video a continuación para una referencia rápida:
[arve url=”https://youtu.be/lUcUFzLjQpQ” maxwidth=”555″ aspect_ratio=”4:3″ /]

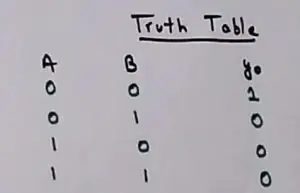

Mesa de la verdad:
Componentes requeridos:
1. Diodo 1N4007X2
2. Transistor BC547
3. Resistencia de 1k
4. Resistencia de 100 ohmios X 2
5 LED
6. Batería de 9 voltios
7. Cables de conexión
Si eres un principiante y quieres saber más sobre las protoboards, lee: Cómo usar una protoboard en 5 sencillos pasos
ESQUEMÁTICO:

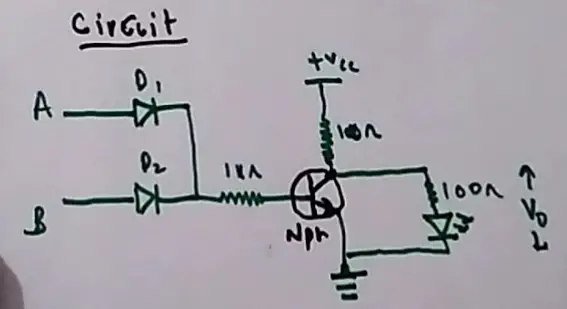

Este es el circuito que vamos a construir en Breadboard.
1. El terminal N de diodos está conectado entre sí.
2. Las entradas lógicas se dan al terminal P de los diodos.
3. Los terminales finales de la resistencia están conectados a los terminales N del diodo y la base del transistor, respectivamente.
4. Se conecta una resistencia de 100 ohmios desde el terminal +VE de la batería al terminal colector del transistor.
5. Indicador de salida, es decir, el LED está conectado desde el terminal del colector a la resistencia de 100 ohmios a tierra.
6. El terminal emisor del transistor está conectado a tierra.
7. Tierra-Terminal negativo de la batería.
LABORAL:
NOTA: Cuando la terminal P de un diodo tiene un potencial más alto (>.7v) que su terminal n, actúa como un cortocircuito. Y cuando n terminal está en un mayor potencial, el diodo actúa como un circuito abierto.
NOTA: El transistor BC547 actúa como un interruptor en este circuito. Siempre que haya algún voltaje de umbral en la base, el transistor actúa como un interruptor cerrado del colector al emisor. Y siempre que no haya o haya menos voltaje que el voltaje de umbral en la base, actúa como un circuito abierto desde el colector hasta el emisor.
**del circuito diagrama
CASO 1: Entrada A=0, Entrada B= 0
En este caso, el terminal p de ambos diodos está a 0 voltios frente al terminal n, que es <.7v y, por lo tanto, actúa como un circuito abierto. Por lo tanto, no hay flujo de corriente de 1k resistencia a la terminal base del transistor. En este caso, no hay voltaje en la base del transistor. Entonces actúa como un interruptor abierto de colector a emisor, es decir, resistencia infinita entre colector y emisor. Y debido a esto, no hay flujo de corriente del colector a tierra. Toda la corriente fluye desde las resistencias de 100 ohmios al LED y luego a tierra, es decir, a través de la ruta de resistencia mínima. Por lo tanto, el LED se enciende, es decir, 1 en la salida.
CASO 2: Entrada A=0, Entrada B= 1
En este caso, el terminal p de diodo A está a 0 voltios con el terminal n, que es <.7v y, por lo tanto, actúa como un circuito abierto. Pero p-terminal de diodo B tiene un potencial más alto que su terminal n, que es > 0,7 v. Por lo tanto, un flujo de corriente de 1k resistencia a la base del transistor. En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde las resistencias de 100 ohmios al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.
CASO 3: Entrada A=1, Entrada B= 0
En este caso, el terminal p de diodo B está a 0 voltios con el terminal n, que es <.7v y, por lo tanto, actúa como un circuito abierto. Pero p-terminal de diodo A tiene un potencial más alto que su terminal n, que es > 0,7 v. Por lo tanto, algo de corriente fluye desde la resistencia de 1k hasta la base del transistor. En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde las resistencias de 100 ohmios al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.
CASO 4: Entrada A=1, Entrada B= 1
En este caso, el terminal p de ambos diodos tiene un potencial más alto que el terminal n, que es> .7v y, por lo tanto, actúa como cortocircuitos. Por lo tanto, algo de corriente fluye desde la resistencia de 1k hasta la base del transistor. En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde las resistencias de 100 ohmios al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.
** Por lo tanto, obtenemos 1 (el LED está ENCENDIDO) en la salida solo cuando ambas entradas son 0 como se indica en la Tabla de verdad.
Simulación:

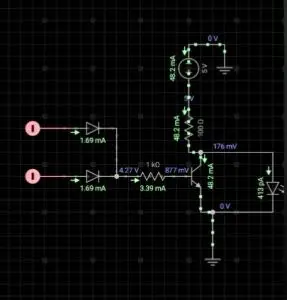

Nota: Antes de construir el circuito en un protoboardprimero se simula en “cada circuitoaplicación. Puedes descargar esta aplicación desde aquí.
** El circuito es exactamente similar al que se da arriba.
** Diapositivas
CASO 1: Entrada A=0, Entrada B= 0, Salida=0 (LED está APAGADO)
CASO 2: Entrada A=0, Entrada B= 1, Salida=1 (LED encendido)
CASO 3: Entrada A=1, Entrada B= 0, Salida=1 (LED encendido)

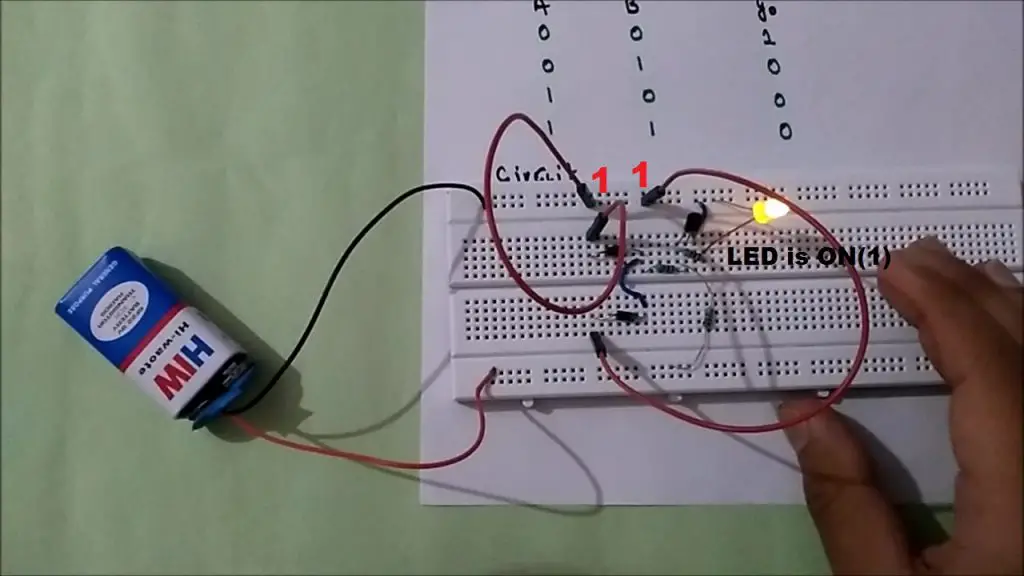

CASO 4: Entrada A=1, Entrada B= 1, Salida=1 (LED encendido)
¡Hagámoslo!

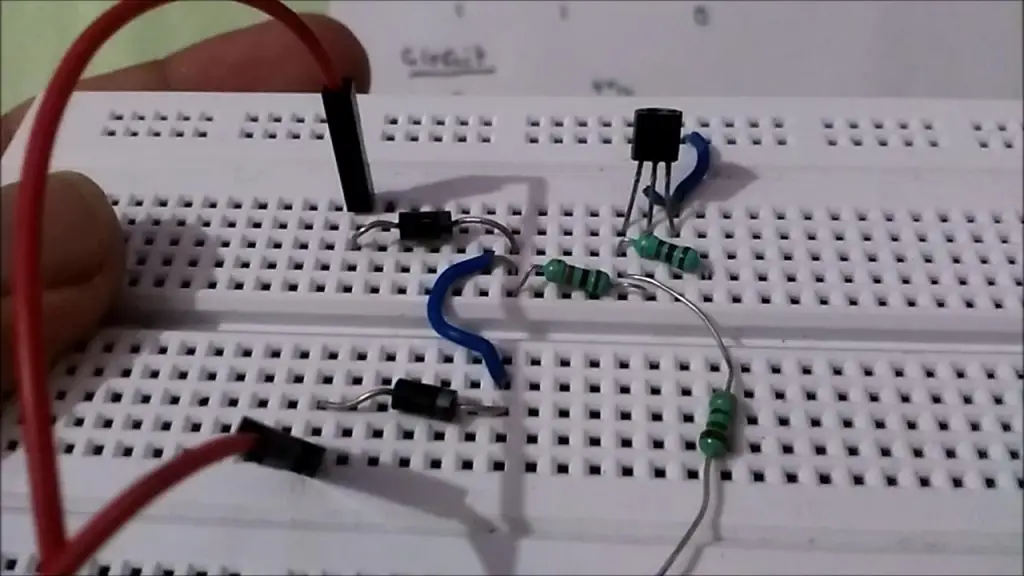

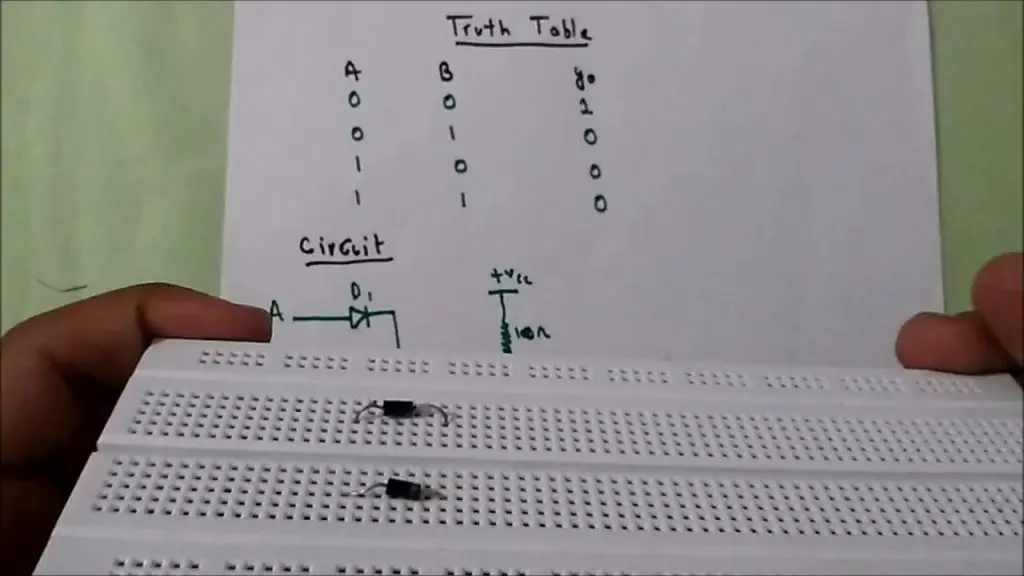

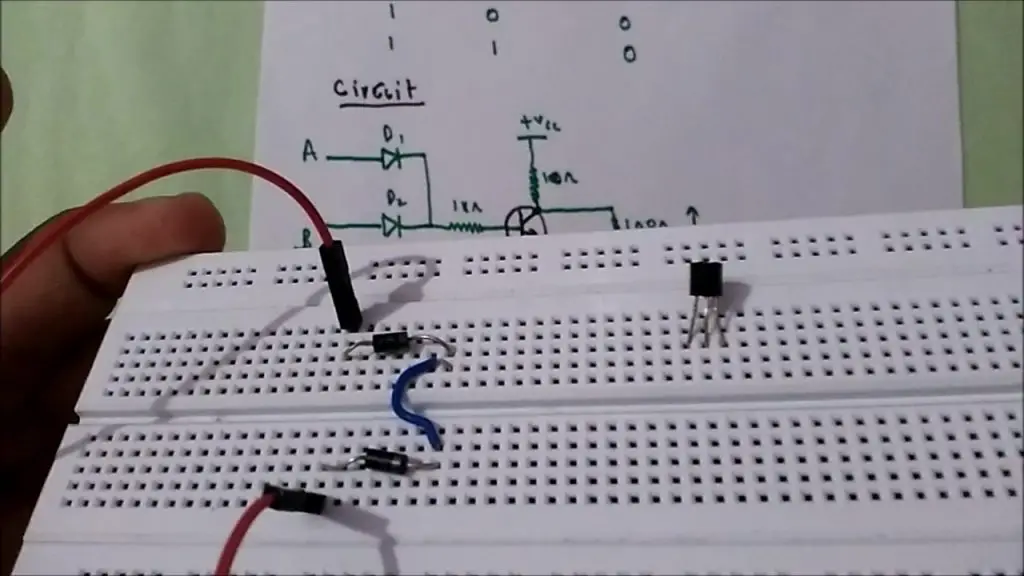

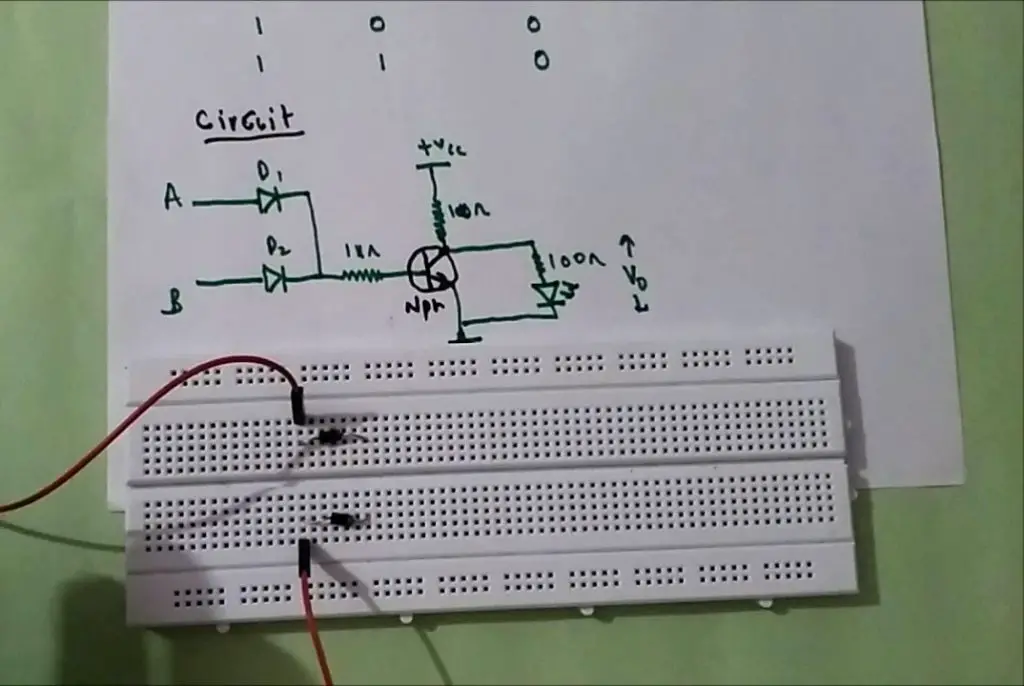

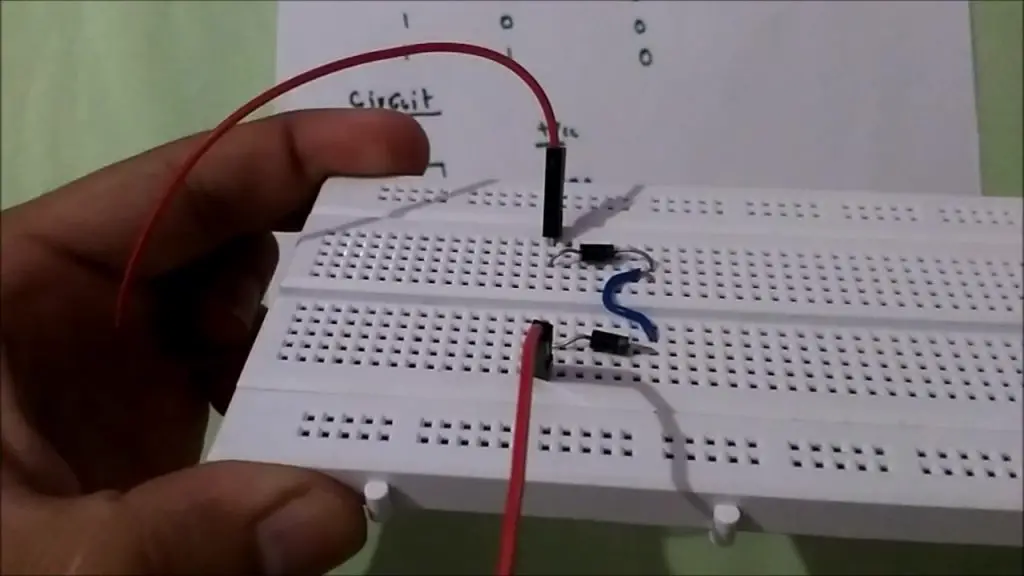

1. Coloque los dos diodos como se muestra a continuación. El terminal N es la parte plateada, el terminal P es la parte negra.
**Diapositivas

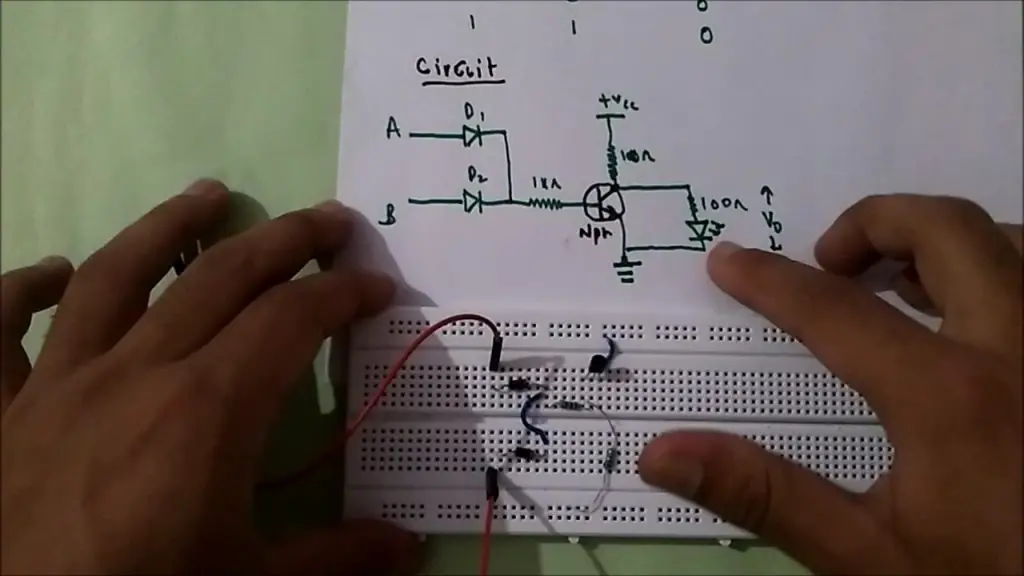

2. Conecte dos cables de puente, cada uno en el terminal p respectivo de los diodos que indican la lógica de entrada:
3. Conecte el terminal N de los diodos usando un cable como se muestra a continuación:

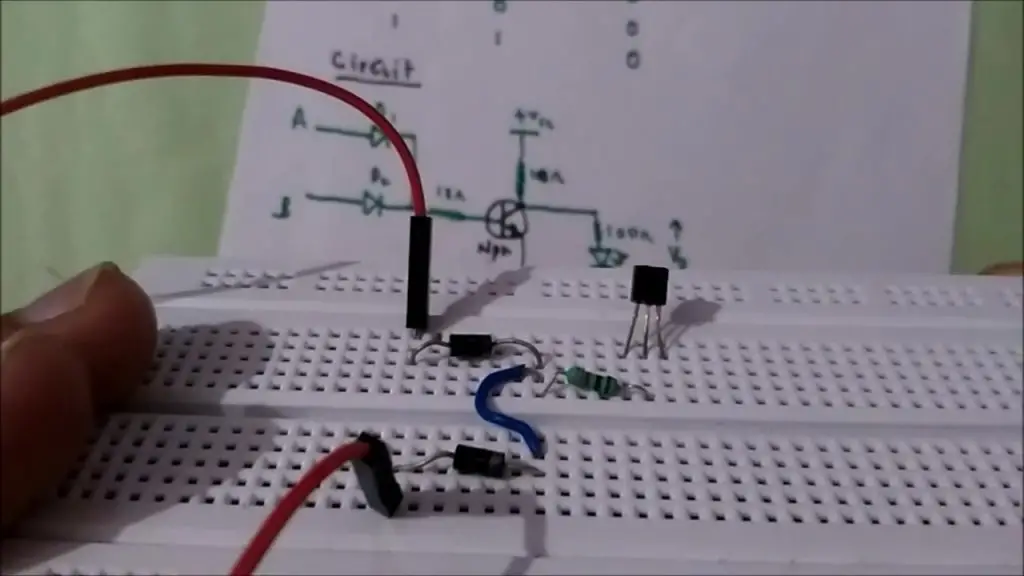

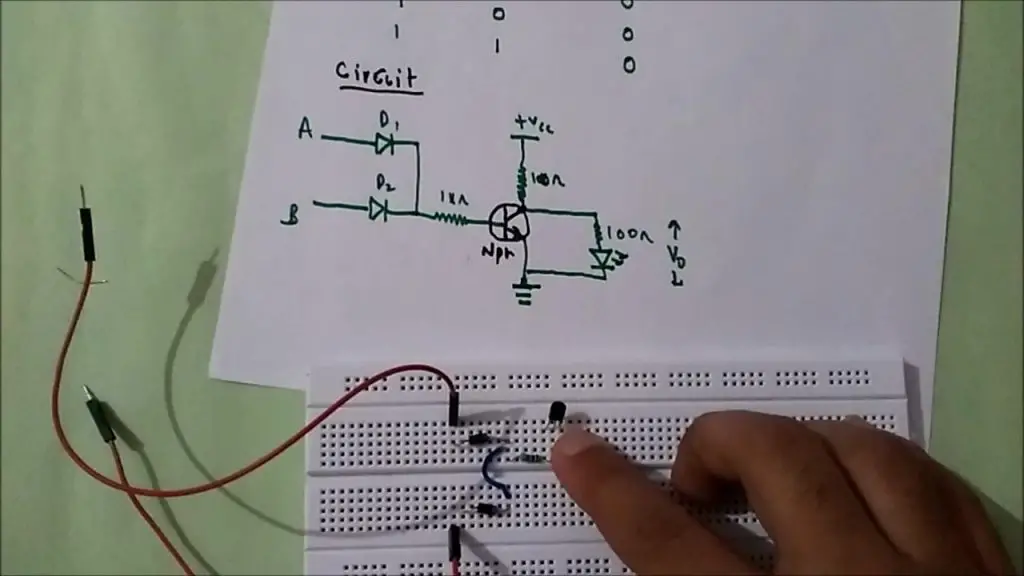

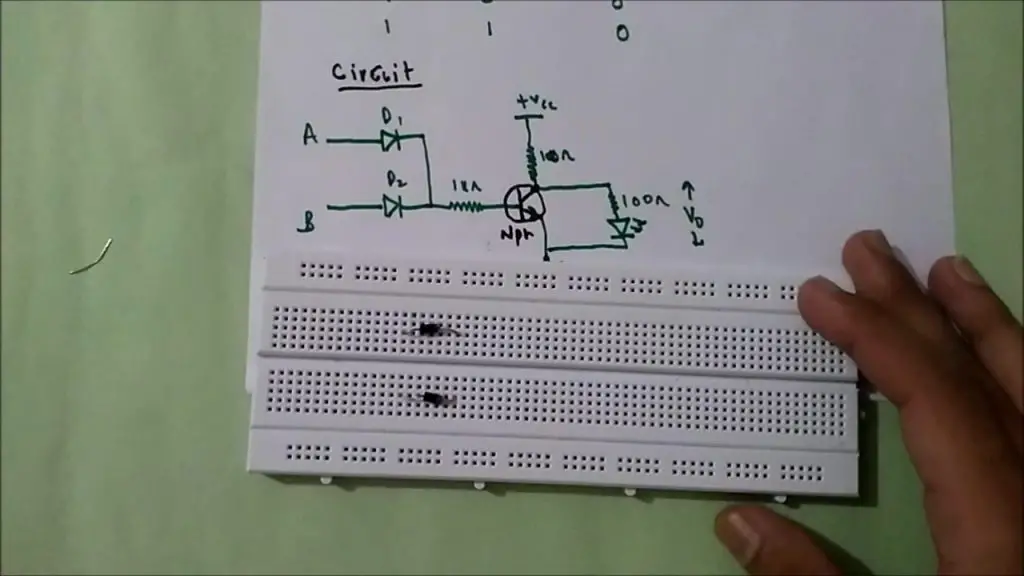

4. Coloque el transistor en la placa de prueba como se muestra:

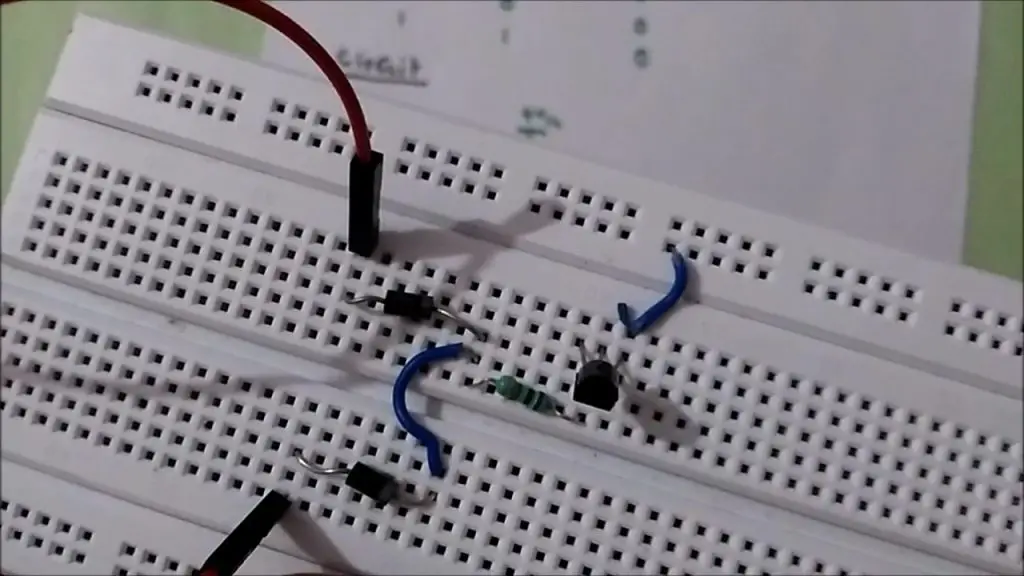

5. Conecte la resistencia de 1k ohm desde el terminal n de los diodos al terminal base del transistor.
**Diapositivas
6. Ahora conecte el terminal emisor del transistor a tierra (terminal -ve de la batería).
**Diapositivas

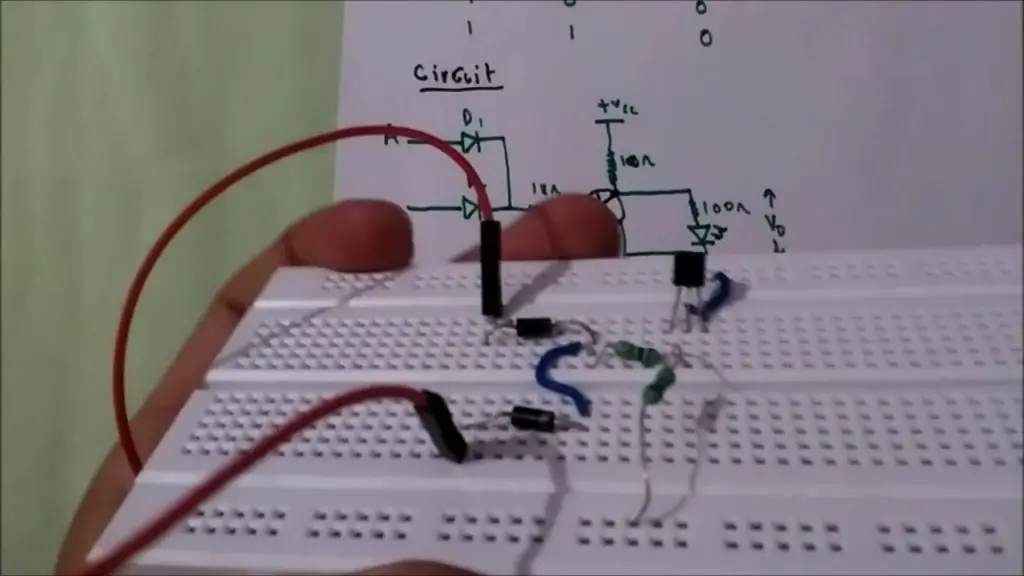

7. Ahora conecte una resistencia de 100 ohmios desde el terminal del colector del transistor al terminal +ve de la batería.
**Diapositivas

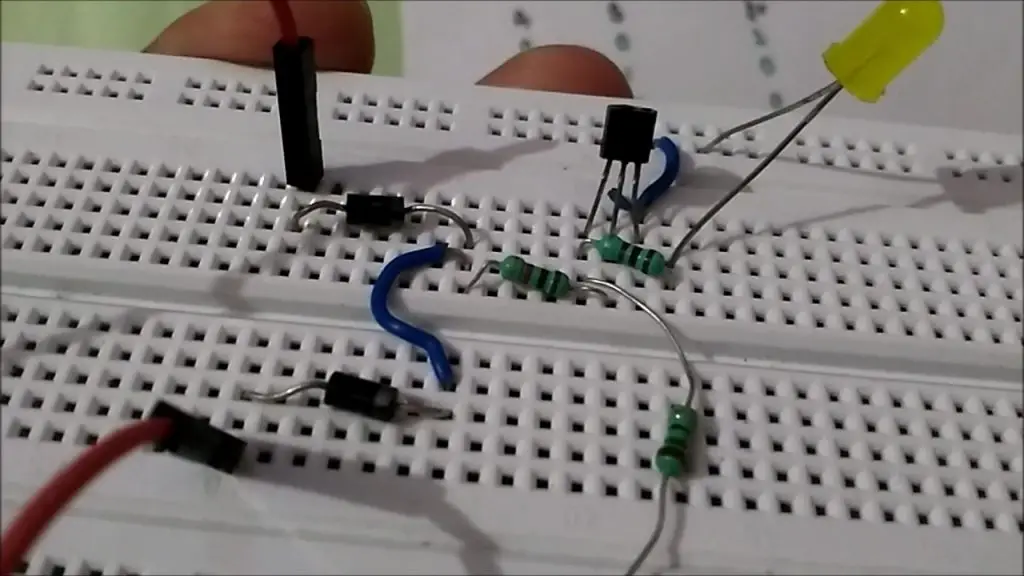

8. Ahora conecte una resistencia de 100 ohmios en serie con el LED a tierra como se muestra a continuación:
**Diapositivas

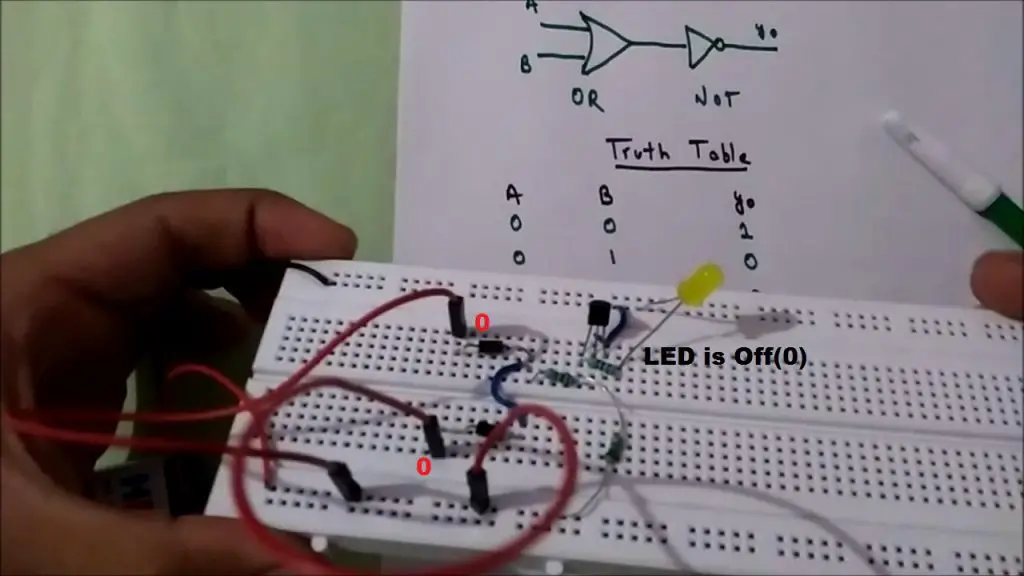

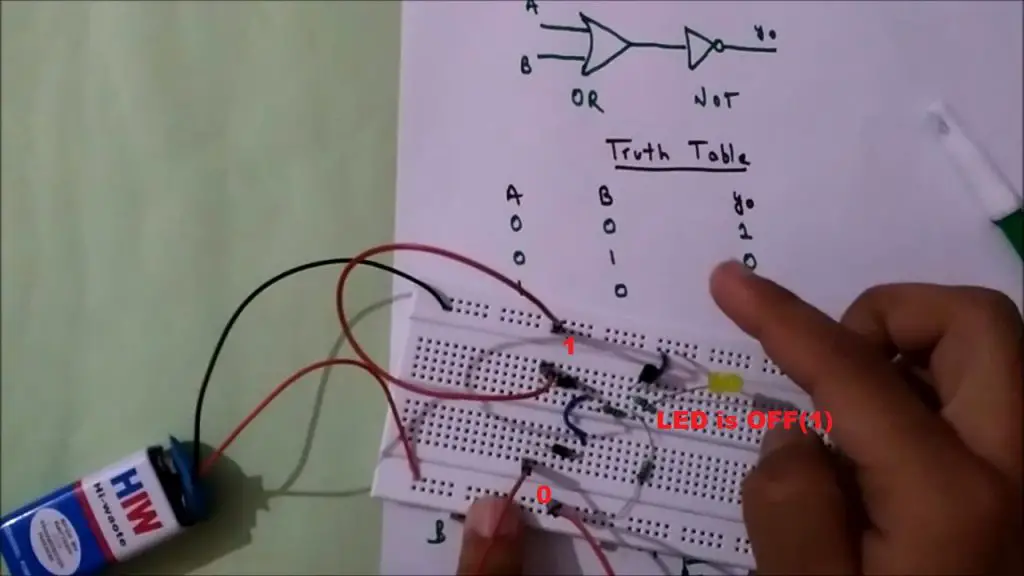

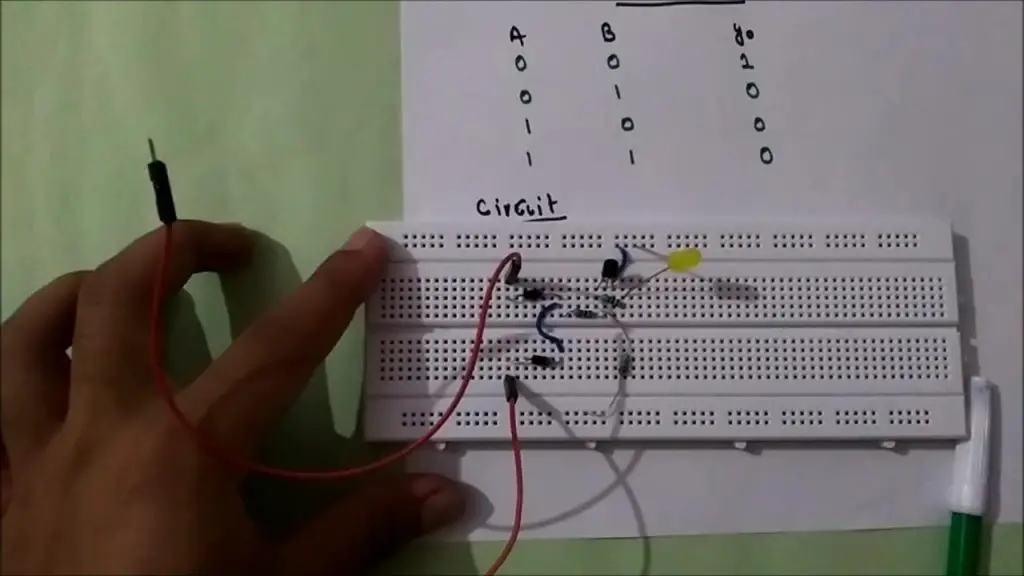

CASO 1: Entrada A=0, Entrada B= 0, Salida=1 (LED encendido)
En este caso, el terminal p de ambos diodos está a 0 voltios frente al terminal n, que es <.7v y, por lo tanto, actúa como un circuito abierto. Por lo tanto, no hay flujo de corriente de 1k resistencia a la terminal base del transistor. En este caso, no hay voltaje en la base del transistor. Entonces actúa como un interruptor abierto de colector a emisor, es decir, resistencia infinita entre colector y emisor. Y debido a esto, no hay flujo de corriente del colector a Tierra. Toda la corriente fluye desde las resistencias de 100 ohmios al LED y luego a tierra, es decir, a través de la ruta de resistencia mínima. Por lo tanto, el LED se enciende, es decir, 1 en la salida.
CASO 2: Entrada A=0, Entrada B= 1, Salida=0 (LED está APAGADO)
En este caso, p-terminal de diodo B está a 0 voltios con el terminal n, que es <.7v y, por lo tanto, actúa como un circuito abierto. Pero p-terminal de diodo A tiene un potencial más alto que su terminal n, que es > 0,7 v. Por lo tanto, algo de corriente fluye desde la resistencia de 1k hasta la base del transistor. En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde las resistencias de 100 ohmios al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.
CASO 3: Entrada A=1, Entrada B= 0, Salida=0 (el LED está APAGADO)
En este caso, p-terminal de diodo B está a 0 voltios con el terminal n, que es <.7v y, por lo tanto, actúa como un circuito abierto. Pero p-terminal de diodo A tiene un potencial más alto que su terminal n, que es > 0,7 v. Por lo tanto, algo de corriente fluye desde la resistencia de 1k hasta la base del transistor. En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde las resistencias de 100 ohmios al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.

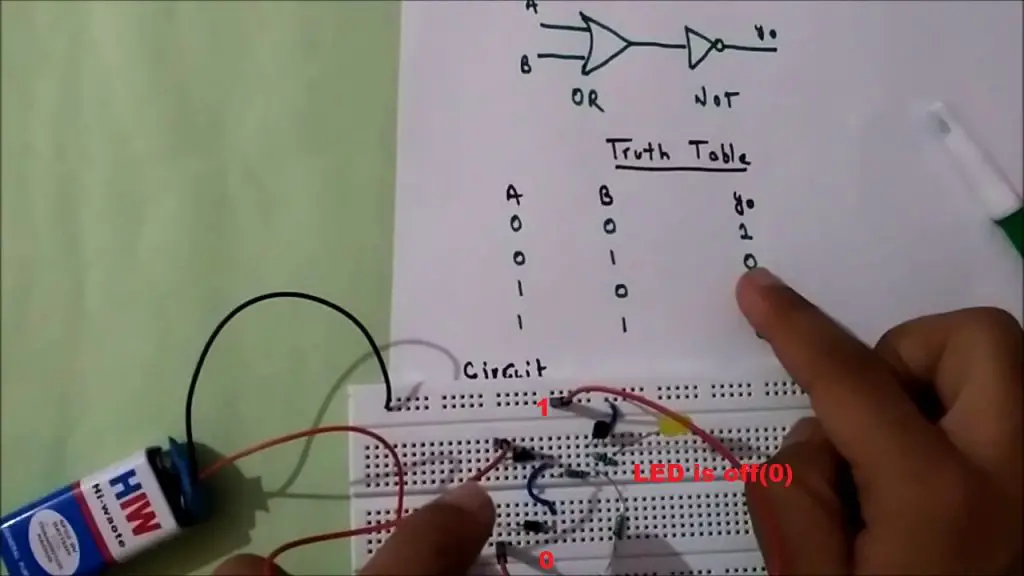

CASO 4: Entrada A=1, Entrada B= 1, Salida=0 (LED está APAGADO)
En este caso, el terminal p de ambos diodos tiene un potencial más alto que el terminal n, que es> .7v y, por lo tanto, actúa como cortocircuitos. Por lo tanto, algo de corriente fluye desde la resistencia de 1k hasta la base del transistor. En este caso, existe cierto voltaje de umbral en la base del transistor. Entonces actúa como un interruptor cerrado de colector a emisor, es decir, casi cero resistencia entre colector y emisor. Y debido a esto, no hay flujo de corriente desde las resistencias de 100 ohmios al LED y luego a tierra. Todo el flujo de corriente desde el colector a Tierra, es decir, a través del camino de mínima resistencia. Por lo tanto, el LED se apaga, es decir, 0 en la salida.
** Por lo tanto, obtenemos 1 (el LED está ENCENDIDO) en la salida solo cuando ambas entradas son 0 como se indica en la Tabla de verdad.
También puedes mirar el video a continuación para una referencia rápida:
[arve url=”https://youtu.be/lUcUFzLjQpQ” maxwidth=”555″ aspect_ratio=”4:3″ /]
Puerta NOR usando diodos y transistores en placa de pruebas
Las puertas NOR son componentes electrónicos esenciales en la lógica digital, utilizadas para realizar operaciones de negación y OR (o inclusivo) en circuitos. En este artículo, abordaremos las preguntas más frecuentes sobre el uso de diodos y transistores en una placa de pruebas para construir una puerta NOR.
1. ¿Qué es una puerta NOR?
Una puerta NOR es una compuerta lógica que se utiliza para realizar una operación booleana NOR, la cual devuelve un valor de «1» cuando ninguno de sus inputs es «1».
2. ¿Cómo se construye una puerta NOR utilizando diodos y transistores?
Para construir una puerta NOR utilizando diodos y transistores, se pueden seguir los siguientes pasos:
- Conecta dos transistores NPN con una resistencia pull-up entre el colector de uno y la base del otro.
- Conecta los emisores de los transistores al voltaje de alimentación (Vcc).
- Conecta las bases de los transistores a través de las resistencias limitadoras de corriente hacia los inputs respectivos.
- Conecta las salidas de los transistores a través de una resistencia hacia un LED o una carga.
- Conecta los cátodos de los diodos entre las bases de los transistores.
3. ¿Cuál es la finalidad de los diodos en una puerta NOR?
Los diodos en una puerta NOR actúan como elementos de seguridad, evitando que la señal de entrada se desborde proporcionando una ruta de retorno a tierra.
4. ¿Por qué se utilizan transistores en la construcción de una puerta NOR?
Los transistores proporcionan la funcionalidad lógica necesaria para una puerta NOR. Al recibir señales en sus bases, controlan el flujo de corriente a través de los componentes para obtener el resultado deseado.
5. ¿Dónde puedo obtener más información sobre las puertas NOR?
Puedes encontrar más información sobre las puertas NOR en https://es.wikipedia.org/wiki/Puerta_NOR.
