Conceptos básicos del transistor 2SC5200: asignación de pines, hoja de datos y equivalente
El transistor 2SC5200 es una joya en el mundo de la electrónica, conocido por su robustez y versatilidad en aplicaciones de amplificación y conmutación. Si eres un entusiasta de la electrónica o estás buscando profundizar tus conocimientos, entender este componente es esencial. En este artículo, desglosaremos los conceptos básicos del 2SC5200, desde la asignación de pines que le otorgan vida a su funcionamiento, hasta su hoja de datos que ofrece información vital para su correcta implementación. Además, exploraremos sus equivalentes en el mercado, para que puedas hacer la mejor elección en tus proyectos. ¡Acompáñanos en este viaje por el fascinante mundo de los transistores!
El transistor 2SC5200 es una pieza fundamental en la electrónica. En este artículo, te presentamos los conceptos básicos de este componente, desde su asignación de pines hasta su hoja de datos y equivalente. Descubre cómo este transistor puede potenciar tus proyectos y adéntrate en su fascinante mundo. ¡No te lo pierdas!
2SC5200 es un popular transistor de potencia NPN utilizado en amplificadores de frecuencia de audio y circuitos de audio de alta potencia. Se llama transistor de potencia debido a su alto voltaje de ruptura de colector a emisor de 230 V, alta corriente de colector de 15 A y alta ganancia de corriente de 160.
El transistor 2SC5200 es complementario al 2SA1943, que es un transistor de potencia PNP con las mismas características que el 2SC5200. Dado que tienen especificaciones similares y son complementarios, se usan juntos en circuitos amplificadores en una configuración push-pull.
El transistor 2SC5200 fue fabricado originalmente por TOSHIBA en JAPÓN y ahora está obsoleto debido al desarrollo de un transistor TTC5200 similar pero más económico. Algunas empresas (excepto Toshiba) aún fabrican 2SC5200 y puede encontrarlo fácilmente en Internet.
Configuración de pines del transistor 2SC5200
Como cualquier otro transistor, el 2SC5200 tiene 3 pines: Emisor, Base y Colector.
Diagrama>
A continuación se muestra el diagrama de pines del transistor 2SC5200.
Nombre del pin
Descripción
B
Base
Controla la polarización del transistor, que se utiliza para encenderlo y apagarlo.
C
Coleccionista
La corriente fluye a través del colector, generalmente conectada a una carga.
mi
emisor
La corriente sale del transistor a través del emisor, generalmente conectado a tierra.
Configuración de pines del transistor 2SC5200
2SC5200 Especificaciones
La clasificación de disipación de potencia del transistor 2SC5200 es de 150 vatios, lo que lo hace adecuado para circuitos amplificadores AF. Debido a este alto uso de energía, siempre se usa con un disipador de calor en un circuito.
A continuación se presentan las especificaciones detalladas del transistor 2SC5200.
Características
Símbolo
Clasificación (máx.)
Voltaje de base de colector
VCBO
230 V
Tensión colector-emisor
VCEO
230 V
Voltaje emisor-base
VEBO
5A
Colector actual
IC
15A
Corriente básica
IB
1,5A
Capacitancia de salida del colector
Ctransmisión exterior
200pF
DC ganancia de corriente
hFE
160(VCE= 5V, yoC= 1A)
Disipación de energía del colector
PAGC
150W
Temperatura de unión (TC = 25°C)
Tj
150 ºC
Rango de temperatura de funcionamiento
Tetapa
−55 a 150
Tabla de especificaciones 2SC5200
Transistor equivalente 2SC5200
Los transistores que son exactamente similares o equivalentes a 2SC5200 y se pueden reemplazar con él son TTC5200, 2SC3320, 2SC5242, FJL4315 2SD1313, MJL3281A y KTC5242.
Ficha de datos
El 2SC5200 se fabrica solo en el paquete TO-3P(L). Por lo tanto, no existe una versión SMD del transistor. A continuación se muestra la hoja de datos de 2SC5200.
Note: Some companies manufacture 2SC5200 in the TO-264 package like ON Semiconductors.
Para descargar la hoja de datos de 2SC5200, haga clic aquí.
¿Cómo verificar el transistor 2SC5200?
Para verificar si el transistor 2SC5200 funciona o no, necesita un multímetro.
Paso 1: Encienda y configure el multímetro en modo de verificación de continuidad.
Paso 2: Coloque el 2SC5200 en el banco de trabajo.
Paso 3: Conecte las puntas de prueba positiva y negativa del multímetro a cualquiera de los dos terminales adyacentes del 2SC5200.
Etapa 4: Repita este proceso para todas las combinaciones posibles de dos terminales del transistor.
RESULTADO: Si el multímetro produce sonido incluso en una configuración, entonces el transistor 2SC5200 está defectuoso y debe reemplazarse por uno nuevo.
Aplicaciones de 2SC5200
2SC5200 se usa comúnmente para construir sistemas estéreo, que tienen una potencia nominal de 200 W o más. Estos transistores pueden responder a frecuencias de 5 Hz a 100 kHz con una sensibilidad muy alta de 0,75 Vrms y tienen menos distorsión armónica total, lo que los hace ideales para aplicaciones de audio.
Las aplicaciones del transistor 2SC5200 se enumeran a continuación:
- 2SC5200 se utiliza principalmente en amplificadores de frecuencia de audio
- También se utiliza en circuitos de radiofrecuencia.
- Fuentes de alimentación conmutadas (SMPS)
- Relés
- Usado con su transistor complementario en una configuración push-pull
- Fuente de alimentación
- Conmutación de una carga con alta corriente nominal
- Amplificadores de potencia
- inversores
- Convertidores
- Circuitos de control de potencia
- Convertidores de CC a CA
¿Dónde comprar 2SC5200?
Puede encontrar fácilmente este transistor en su tienda local de electrónica. Para compras en línea, recomendamos esta mejor oferta en Amazon:
Dimensiones

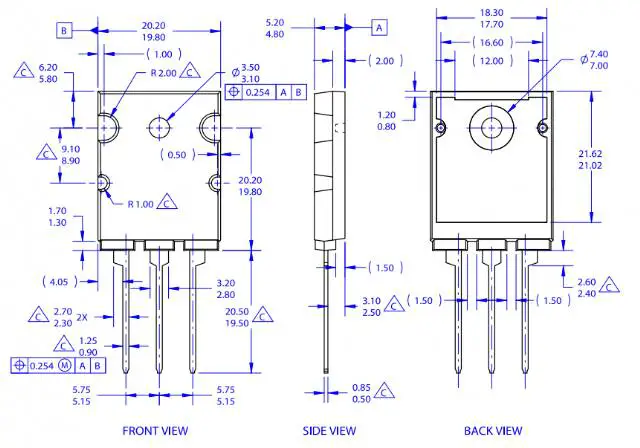

A continuación se muestra el diagrama 2D del transistor de potencia 2SC5200.
1. Dimensiones de 2SC5200 en paquete TO-3P(L)
2SC5200>
2. Dimensiones de 2SC5200 en paquete TO-264
2SC5200>
Preguntas frecuentes
¿Qué es el transistor 2SC5200?
2SC5200 es un popular transistor de potencia NPN utilizado en amplificadores de frecuencia de audio y circuitos de audio de alta potencia. Originalmente fue fabricado por TOSHIBA en JAPÓN y pronto se convirtió en uno de los transistores de potencia más populares. Sus clasificaciones máximas son: el voltaje de ruptura del colector al emisor es de 230 V, la corriente del colector es de 15 A y la ganancia de corriente es de 160.
¿Qué es 2SC5200 2SA1943?
2SC52000 y 2SA1943 son dos transistores diferentes que se complementan entre sí. 2SC5200 es un NPN mientras que 2SA1943 es un transistor PNP. Se utilizan juntos en un circuito de configuración push-pull, como los amplificadores de Clase B.
¿Cuál es la diferencia entre 2SC5200 y TTC5200?
La versión nueva y mejorada de 2SC5200 es el transistor de potencia TTC5200. Salió en 2011, diseñado por TOSHIBA, que reemplazó al 2SC5200 como una opción más económica y superior a este. Por lo tanto, TTC5200 debería ser la primera opción entre estos dos transistores.
Conceptos básicos del transistor 2SC5200: asignación de pines, hoja de datos y equivalente
Conceptos básicos del transistor 2SC5200: asignación de pines, hoja de datos y equivalente
El transistor 2SC5200 es un componente esencial en el campo de la electrónica, utilizado principalmente en amplificadores de audio y otros sistemas de alta potencia. En este artículo, responderemos las preguntas más frecuentes sobre el transistor 2SC5200 para comprender mejor su funcionamiento y aplicaciones.
1. ¿Cuál es la asignación de pines del transistor 2SC5200?
El transistor 2SC5200 consta de tres pines principales: base (B), colector (C) y emisor (E). La asignación de pines es la siguiente:
2. ¿Dónde puedo encontrar la hoja de datos del transistor 2SC5200?
La hoja de datos del transistor 2SC5200 proporciona información detallada sobre las características técnicas y los límites de operación del componente. Puedes encontrar la hoja de datos oficial en el siguiente enlace:
Hoja de datos del transistor 2SC5200
3. ¿Hay algún equivalente del transistor 2SC5200?
Sí, existe un equivalente directo del transistor 2SC5200 llamado MJL4281A. Ambos transistores son compatibles en cuanto a características eléctricas y configuración de pines. Si el transistor 2SC5200 no está disponible, el MJL4281A puede usarse como reemplazo.
Para obtener más información sobre el transistor MJL4281A, puedes consultar este enlace:
Transistor equivalente MJL4281A
Conceptos Básicos del Transistor 2SC5200
El transistor 2SC5200 es una joya en el mundo de la electrónica, reconocido por su robustez y versatilidad en aplicaciones de amplificación y conmutación. Si eres un entusiasta de la electrónica o deseas profundizar tus conocimientos, entender este componente es clave. En este artículo, desglosaremos los conceptos básicos del 2SC5200, desde la asignación de pines que le otorgan vida a su funcionamiento, hasta su hoja de datos que ofrece información vital para su correcta implementación. También exploraremos sus equivalentes en el mercado, para que puedas hacer la mejor elección en tus proyectos.
Asignación de Pines del Transistor 2SC5200
Como cualquier transistor, el 2SC5200 tiene tres pines: Emisor, Base y Colector. A continuación se detalla la función de cada pin:
- B – Base: Controla la polarización del transistor, permitiendo así encenderlo y apagarlo.
- C - Colector: Por donde fluye la corriente, generalmente conectada a una carga.
- E – Emisor: Por donde la corriente sale del transistor, normalmente conectado a tierra.
Especificaciones del Transistor 2SC5200
La clasificación de disipación de potencia del transistor 2SC5200 es de 150 vatios, lo que lo hace adecuado para circuitos amplificadores de audio. Debido a su alto uso de energía, siempre se utiliza con un disipador de calor. A continuación se presentan las especificaciones detalladas:
| Características | Clasificación (máx.) |
|---|---|
| Voltaje de Base de Colector (VCBO) | 230 V |
| Tensión Colector-Emisor (VCEO) | 230 V |
| Corriente Colector (IC) | 15 A |
| Ganancia de Corriente (hFE) | 160 |
| Disipación de Potencia (PAGC) | 150 W |
Transistores Equivalentes al 2SC5200
Los transistores que son exactamente similares o equivalentes al 2SC5200 y se pueden utilizar como reemplazo son los siguientes:
- TTC5200
- 2SC3320
- 2SC5242
- FJL4315
- 2SD1313
- MJL3281A
- KTC5242
Aplicaciones del Transistor 2SC5200
El 2SC5200 se utiliza comúnmente en diversas aplicaciones, como:
- A Amplificadores de Frecuencia de Audio.
- Circuitos de Radiofrecuencia.
- Fuentes de Alimentación Conmutadas (SMPS).
- Relés y Circuitos de Control de Potencia.
¿Dónde Comprar 2SC5200?
Este transistor está disponible en tiendas locales de electrónica y en línea. Puedes encontrarlo en Amazon para comprarlo directamente.
Preguntas Frecuentes
¿Qué es el transistor 2SC5200?
El 2SC5200 es un popular transistor de potencia NPN utilizado en amplificadores de frecuencia de audio y circuitos de alta potencia. Tiene un voltaje de ruptura de 230V y puede manejar corrientes de hasta 15A.
¿Qué es el transistor 2SC5200-2SA1943?
El 2SC5200 es un transistor NPN que complementa al transistor PNP 2SA1943. Juntos, se utilizan en circuitos amplificadores en configuración push-pull.
¿Cuál es la diferencia entre 2SC5200 y TTC5200?
El TTC5200 es una versión más moderna y económica del 2SC5200, diseñado para mejorar su rendimiento y eficiencia en aplicaciones similares.
