Condensador electrolítico: símbolo, tipos, construcción y usos
En el fascinante mundo de la electrónica, los condensadores juegan un papel crucial en el funcionamiento de dispositivos cotidianos. Entre ellos, el condensador electrolítico destaca por su capacidad de almacenar y liberar energía de manera eficiente, lo que lo hace indispensable en circuitos eléctricos. Pero, ¿qué lo hace tan especial? En este artículo, desglosaremos su simbología, exploraremos los diferentes tipos existentes, analizaremos su construcción y revelaremos los múltiples usos que tienen en la industria y la vida diaria.Prepárate para sumergirte en un viaje que desentrañará los secretos de este componente esencial, que lleva a nuestras tecnologías a la siguiente dimensión. ¡Empecemos!
Los condensadores electrolíticos son componentes esenciales en la electrónica, utilizados en una amplia variedad de aplicaciones. En este artículo, exploraremos su símbolo, tipos, construcción y usos más comunes. Descubre cómo estos pequeños dispositivos pueden tener un gran impacto en tus proyectos electrónicos.

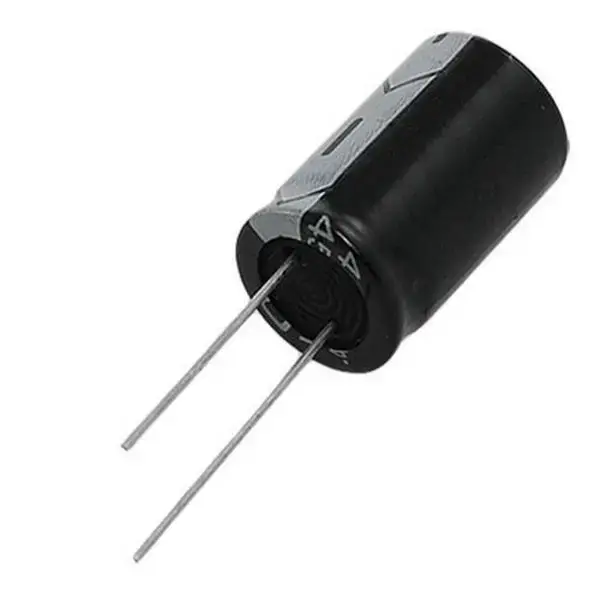

Un condensador electrolítico es un condensador polarizado que utiliza un electrólito para lograr un mayor capacitancia que otros tipos de condensadores. Los condensadores electrolíticos se utilizan a menudo cuando almacenamiento de alta carga se requiere en un pequeño volumen. En este artículo, discutiremos la clasificación, construcción y usos de los capacitores electrolíticos.
Un>>
¿Qué es un electrolito dentro del condensador electrolítico?
Un electrolito es un líquido o gel que actúa como un Conductor electrico y tiene una cantidad significativa de iones que transportan corriente.
En electrolitos, Los iones pueden ser cationes (+) o aniones (-). El protón tiene carga positiva, mientras que el electrón tiene carga negativa. Cuando un ion tiene más electrones que protones, se le llama anión. Por lo tanto el anión es negativo. Por otro lado, catión tiene carga positiva porque hay menos electrones que protones en él.
Cuando se aplica un voltaje a través de los electrodos del capacitor, los iones en el electrolito fluyen de un electrodo al otro, creando una corriente eléctrica. Este la corriente crea un campo electrostático que almacena energía en forma de carga electrostática. La cantidad de carga que se puede almacenar en un condensador electrolítico está determinada por el tamaño de los electrodos y el tipo de electrolito utilizado.
Nota: A temperaturas de hasta 85 °C, los condensadores electrolíticos de media a alta tensión utilizan etilenglicol (EG) o ácido bórico como electrolitos.

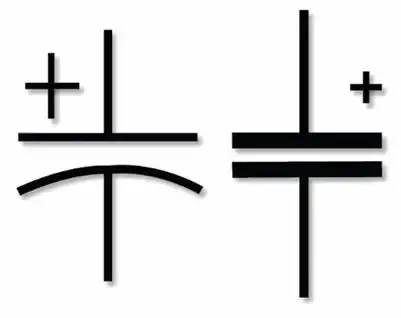

Símbolo de un condensador electrolítico
El símbolo de un condensador electrolítico se muestra en la siguiente figura. Una línea recta y una línea curva, o dos rectas paralelas, se utilizan para denotar un condensador electrolítico. Para indicar si una línea dibujada es un terminal positivo o negativo, se escribe un signo más o menos cerca de esa línea (ánodo o cátodo).
Símbolo>>
Condensadores electrolíticos con no sólido electrolito tienen una marca de polaridad en el cátodo (menos) lado, con un cable más corto, mientras que los condensadores electrolíticos con sólido electrolito tienen una marca de polaridad en el ánodo (más) lado, excepto para led cilíndrico (single-ended) y condensador de polímero SMD.
Nota: Aplicar tan solo 1 a 1,5 voltios en polaridad inversa puede dañar el capacitor.

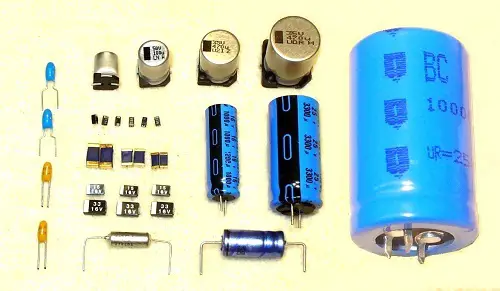

¿Cuáles son los tipos de condensadores electrolíticos?
Condensadores>>

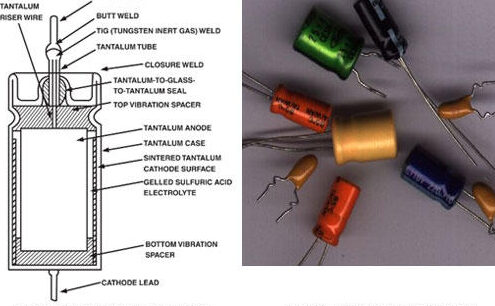

Los condensadores electrolíticos se pueden clasificar en función de la varios tipos de metales y formas de la válvula de ánodo, el Nivel de voltajeel Tipo de embalaje o formas electrolíticas, la usar del capacitor y el ambiente de trabajo. La siguiente lista muestra todos los tipos de condensadores electrolíticos.
Residencia en válvula de ánodo de metal:
- Condensador electrolítico de aluminio
- Condensador electrolítico de tantalio
- Condensador electrolítico de niobio
Basado en la forma del metal del ánodo.:
- Condensadores electrolíticos de lámina.
- Condensadores electrolíticos sinterizados.
- Condensadores electrolíticos de alambre de tantalio
- Condensadores electrolíticos de lámina de aluminio
Basado en la forma de electrolito:
- Condensador electrolítico líquido
- Condensador electrolítico seco
- Condensador electrolítico sólido
- Condensador electrolítico no sólido
Basado en el paquete de forma de condensador:
- Condensadores electrolíticos completamente sellados
- Condensadores electrolíticos no sellados o semisellados.
Basado en el voltaje de trabajo:
- Condensadores de ultra bajo voltaje,
- Condensadores de bajo voltaje,
- Condensadores de media tensión,
- Condensadores de alto voltaje
- Condensadores de ultra alto voltaje
Según la polaridad:
- Condensadores de megáfono o tipo perno
- Condensador electrolítico bipolar
Según el entorno de trabajo y el uso:
- Condensadores de temperatura normal (-40 ℃ ~ + 85 ℃),
- Condensadores de alta temperatura (por encima de 105 ℃),
- Condensadores de temperatura amplia (-55 ℃ ~ + 125 ℃)
Otros condensadores:
- condensadores de CC,
- Condensadores de alta ondulación,
- Condensadores de CA (como arranque de motor monofásico)
- Condensadores de almacenamiento de energía de alto voltaje,
- Condensadores amplificadores de potencia de baja frecuencia,
- Condensadores de flash de cámara,
- Condensadores de energía láser.
- Condensadores de eyección electromagnética
- Condensadores electromagnéticos de cañón de riel
Lea también: 25 tipos de condensadores y sus usos (explicados en detalle)

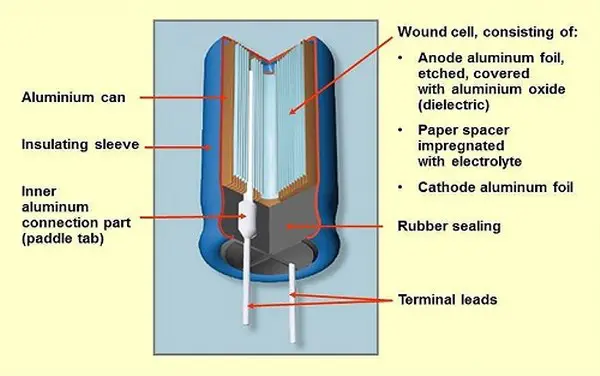

¿Cómo se construye un condensador electrolítico?
Construcción>>

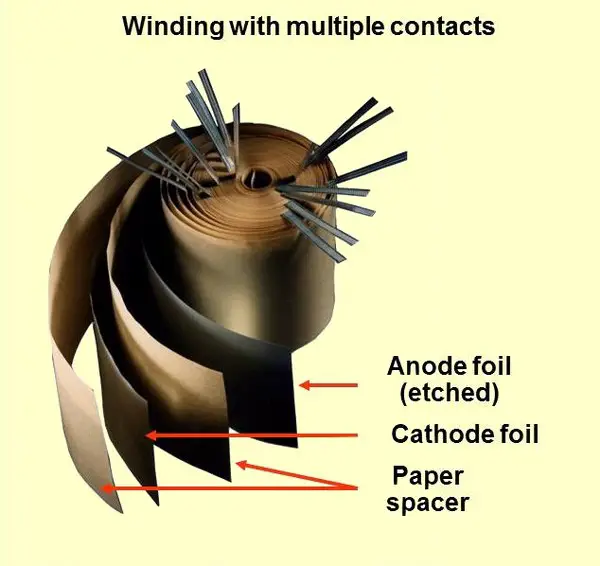

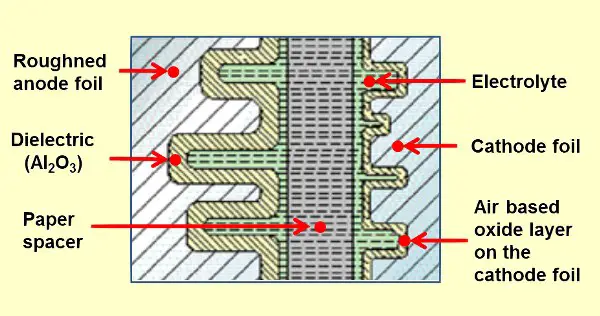

Los capacitores electrolíticos consisten en un cátodo, un ánodo, una capa dieléctrica y un electrolito. El ánodo está hecho de metal. Los metales comunes utilizados para el ánodo son aluminio, tantalio y niobio. El material dieléctrico necesario para el condensador se produce a partir del propio metal del ánodo mediante el proceso de anodización. Los dieléctricos así formados son óxidos de aluminio, pentóxido de tantalio y pentóxido de niobio, respectivamente.
El electrolito del condensador puede ser sólido, líquido o gel. Este electrolito cubre la capa de óxido y actúa como cátodo del condensador. Debido a esta superficie de ánodo agrandada y una capa de óxido dieléctrico muy delgada, los capacitores electrolíticos pueden tener un voltaje de capacitancia alto por unidad de volumen. Por lo tanto, pueden tener un valor de capacitancia alto. Leer más
Una>>
La capacitancia de los condensadores electrolíticos varía de 1 µF a 47000 µF.
Ventajas del condensador electrolítico
- Los condensadores electrolíticos se utilizan para lograr un alto valor de capacitancia para un volumen dado.
- Es sobre todo adecuado para aplicaciones de baja frecuencia.
- Los capacitores electrolíticos de tantalio tienen mayor estabilidad.
- Los capacitores electrolíticos poseen una muy amplia tolerancia.
- son relativamente más económico en comparación con otros tipos de capacitores con valores de capacitancia similares.
- Ayuda en carga y descarga rápida.
- Mantenimiento mínimo es necesario para su correcto funcionamiento.
- Los condensadores electrolíticos tienen capacidad de autocuración.
Autosanación es la capacidad de un condensador para recuperarse cuando se somete a algunos problemas durante el funcionamiento normal
Desventajas de los condensadores electrolíticos
- Los condensadores electrolíticos tienen alta corriente de fuga y amplia tolerancia lo que limita su rango de aplicaciones.
- Hay que asegurarse de que los condensadores electrolíticos estén conectado con la polaridad adecuada o de lo contrario explotarán.
- El voltaje inverso daña el capacitor electrolítico.
- El rendimiento de los condensadores electrolíticos puede verse afectado fácilmente debido a cambios de temperatura.
- Tiene una vida útil limitada.
- Los condensadores electrolíticos son no apto para aplicaciones de CA.
- Ellos son no es capaz de soportar sobretensiones.
Lea también: Guía de condensadores cerámicos: usos, tipos, características y preguntas frecuentes
Múltiples>>
Aplicaciones y usos del condensador electrolítico.
Los condensadores electrolíticos se utilizan en las áreas donde no necesita tolerancias estrictas y polarización AC pero requieren grandes valores de capacitancia. Se utilizan principalmente para:
- Prevención de fluctuaciones de tensión en diferentes dispositivos de filtrado.
- Utilizado como un filtro de suavizado de entrada-salida.
- Usado para filtrado de ruido o desacoplamiento en fuentes de alimentación.
- Ayuda en el control de la acoplamiento de señales entre las etapas del amplificador.
- Almacenamiento de energía en aplicaciones de baja potencia o en lámparas de destellos.
- A proporcionar retrasos de tiempo entre dos funciones en un circuito.
- Usado como filtros en amplificación de audio circuitos para reducir el zumbido.
Lea también: ¿Cuál es la diferencia entre batería y condensador? (Resuelto)
Condensador electrolítico
Condensador electrolítico: símbolo, tipos, construcción y usos
El condensador electrolítico es uno de los componentes más comunes en la electrónica. A continuación, responderemos las preguntas más frecuentes sobre este tipo de condensador:
1. ¿Cuál es el símbolo del condensador electrolítico?
El símbolo del condensador electrolítico se representa de la siguiente manera: Celect. Este símbolo se utiliza en diagramas esquemáticos para indicar la presencia de este tipo de condensador en un circuito.
2. ¿Cuáles son los tipos de condensadores electrolíticos?
Existen dos tipos principales de condensadores electrolíticos: los condensadores electrolíticos de aluminio y los condensadores electrolíticos de tantalio. Ambos tipos se utilizan en distintas aplicaciones dependiendo de sus características específicas.
3. ¿Cómo se construye un condensador electrolítico?
El condensador electrolítico está compuesto por dos placas conductoras, denominadas ánodo y cátodo, separadas por un material dieléctrico impregnado en electrolito. La estructura del condensador es enrollada o apilada para maximizar su capacidad en un tamaño compacto.
4. ¿Cuáles son los usos más comunes de los condensadores electrolíticos?
Los condensadores electrolíticos se utilizan en una amplia variedad de aplicaciones. Algunos de los usos más comunes son:
Para obtener información más detallada sobre los condensadores electrolíticos, puedes visitar la siguiente página en Wikipedia.
Condensador Electrolítico: Símbolo, Tipos, Construcción y Usos
En el fascinante mundo de la electrónica, los condensadores electrolíticos juegan un papel crucial en el funcionamiento de dispositivos cotidianos. Destacan por su capacidad de almacenar y liberar energía de manera eficiente, lo que los hace indispensables en circuitos eléctricos. Acompáñanos en este artículo donde desglosaremos su simbología, exploraremos los diferentes tipos existentes, analizaremos su construcción y revelaremos los múltiples usos que tienen en la industria y la vida diaria.
Símbolo de un Condensador Electrolítico
El símbolo de un condensador electrolítico se representa con una línea recta y una línea curva. Para indicar la polaridad, se incluye un signo «+» o «-» cerca de la línea, identificando así el ánodo y el cátodo. Es fundamental respetar esta polaridad, ya que aplicar un voltaje inverso puede dañar el condensador [[1]].
Tipos de Condensadores Electrolíticos
Existen varios tipos de condensadores electrolíticos que se clasifican según diversos criterios. A continuación, presentamos una lista de las categorías más comunes:
- Por tipo de metal del ánodo:
- Condensador electrolítico de aluminio
- Condensador electrolítico de tantalio
- Condensador electrolítico de niobio
- Por forma del electrolito:
- Condensador electrolítico líquido
- Condensador electrolítico seco
- Condensador electrolítico sólido
- Condensador electrolítico no sólido
- Por voltaje de trabajo:
- Condensadores de ultra bajo voltaje
- Condensadores de bajo voltaje
- Condensadores de media tensión
- Condensadores de alto voltaje
- Condensadores de ultra alto voltaje
- Según el entorno de trabajo:
- Condensadores de temperatura normal (-40 °C a +85 °C)
- Condensadores de alta temperatura (más de 105 °C)
- Condensadores de temperatura amplia (-55 °C a +125 °C)
Construcción de un Condensador Electrolítico
La construcción de un condensador electrolítico incluye cuatro elementos clave: ánodo, cátodo, capa dieléctrica y electrolito. El ánodo está comúnmente hecho de metales como aluminio, tantalio o niobio. La capa dieléctrica se forma mediante un proceso de anodización, y el electrolito puede ser sólido, líquido o en gel, lo que permite una alta capacidad de capacitancia en un volumen reducido. Esta estructura permite a los condensadores electrolíticos ser eficientes en almacenamiento de carga
.
Ventajas y Desventajas
Ventajas
- Alto valor de capacitancia en un volumen compacto.
- Costos relativamente bajos en comparación con otros tipos.
- Buena capacidad de autocuración frente a fallos menores.
Desventajas
- Susceptibles a daños si se conectan con polaridad incorrecta.
- Limitados en aplicaciones de corriente alterna (CA).
- Vida útil más corta en comparación con otros condensadores.
Usos Comunes del Condensador Electrolítico
Los condensadores electrolíticos son utilizados en diversas aplicaciones, principalmente donde se requieren altos valores de capacitancia. Algunos de sus usos más comunes son:
- Filtrado de ruido en fuentes de alimentación.
- Suavizado de señales en circuitos electrónicos.
- Almacenamiento de energía en lámparas de destello.
- Diseño de circuitos temporizadores en dispositivos electrónicos.
Preguntas Frecuentes (FAQs)
¿Qué es un condensador electrolítico?
Un condensador electrolítico es un dispositivo de almacenamiento de energía que utiliza un electrólito para permitir altos niveles de capacitancia. Estos condensadores son polarizados, lo que significa que tienen un terminal positivo y uno negativo, y deben respetar esta configuración para funcionar correctamente.
¿Cuáles son los riesgos de usar un condensador electrolítico?
Los principales riesgos incluyen la explosión o daño del condensador si se conecta con polaridad inversa o si se excede el voltaje nominal. Además, los condensadores electromecánicos pueden sufrir degradación por altas temperaturas o condiciones extremas de funcionamiento.
¿Dónde se utilizan comúnmente los condensadores electrolíticos?
Se encuentran en numerosos dispositivos electrónicos, desde fuentes de alimentación y amplificadores hasta circuitos de temporización y sistemas de audio, donde se requiere un alto valor de capacitancia en un tamaño reducido.
Para más información sobre condensadores, puedes consultar este artículo sobre capacitores.
