¡Bienvenidos a nuestro artículo sobre el Conector Lightning y la distribución de pines del puerto! Si eres un entusiasta de la tecnología o simplemente un usuario curioso de dispositivos Apple, seguramente te has encontrado con este conector en tu día a día. Desde cargar tu iPhone hasta conectar tus AirPods, el Conector Lightning es una parte integral de la experiencia Apple. Pero, ¿alguna vez te has preguntado cómo funciona realmente? ¿Qué hay detrás de la distribución de pines y qué diferencias presenta respecto a otros conectores? En este artículo, desentrañaremos el fascinante mundo del Conector Lightning, responderemos a las preguntas más frecuentes y exploraremos los secretos que hacen de este puerto una innovación clave en el ecosistema de Apple. ¡Sigue leyendo y descubre todo lo que necesitas saber!
El conector Lightning es la conexión líder para dispositivos Apple, pero ¿sabes cómo se distribuyen los pines del puerto? En este artículo, responderemos a tus preguntas frecuentes sobre el conector Lightning y su distribución de pines. Descubre todo lo que necesitas saber para aprovechar al máximo esta tecnología revolucionaria. ¡No te lo pierdas!

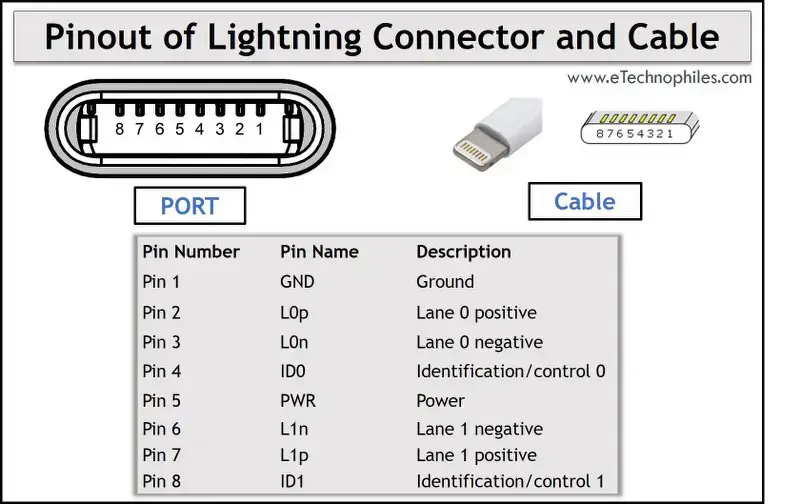

El cable lightning viene con un conector simétrico de 8 pines. Por lo tanto, se puede insertar en un puerto Lightning desde cualquier lado, independientemente de la orientación positiva o negativa. El diagrama de pines de un conector Lightning se muestra a continuación.
Conector/cable>
La descripción del pin es la siguiente.
Número de PIN
Nombre del pin
Descripción
Alfiler 1
TIERRA
Suelo
Alfiler 2
L0p
Carril 0 positivo
Alfiler 3
L0n
Carril 0 negativo
Alfiler 4
ID0
Identificación/control 0
Alfiler 5
poder
Fuerza
Alfiler 6
L1n
Carril 1 negativo
Alfiler 7
L1p
Carril 1 positivo
Alfiler 8
ID1
Identificación/control 1
Asignación de pines del cable Lightning
Note: The lightning port is the device to which the connector end of Lightning cable is inserted. Hence pinout is same for both devices. But their orientation should be carefully observed according to the pinout diagram.

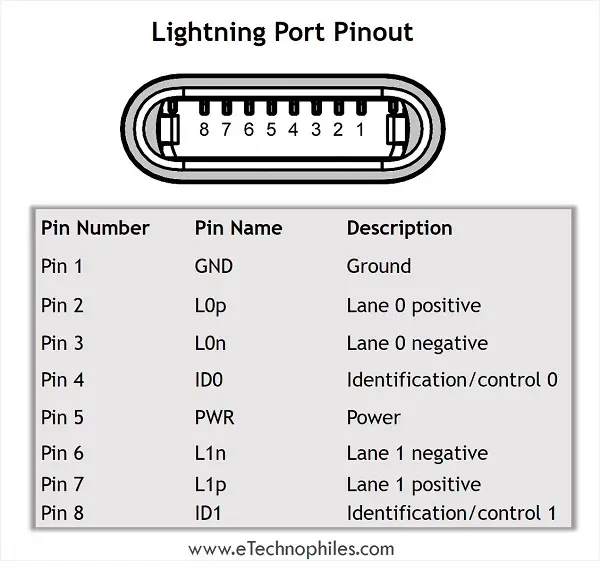

Imagen de asignación de pines del puerto Lightning
A continuación se muestra el diagrama de pines del puerto Lightning presente en los dispositivos Apple.
Asignación>

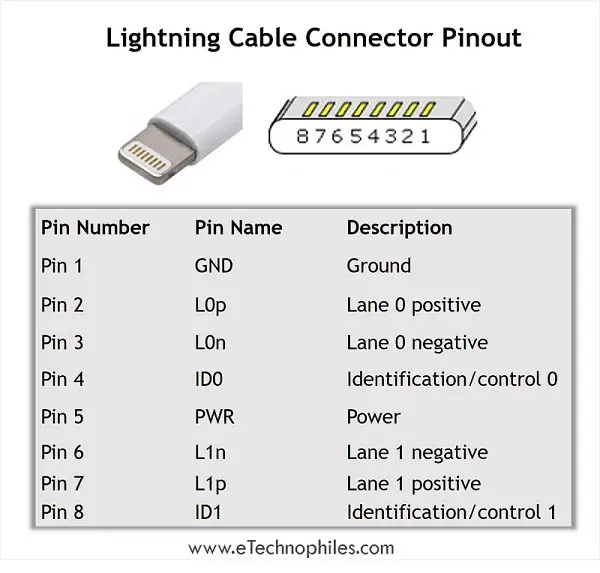

Imagen de distribución de pines de cable Lightning
A continuación se muestra el diagrama de pines del conector de un cable Lightning.
Asignación>
¿Está buscando cables USB-C a Lightning? Los 10 mejores cables USB C a Lightning que puedes comprar en 2023
¿Cuáles son los pines en un cable Lightning?
Hay un total de 8 pines en el cable Lightning. Un pin de alimentación y uno de tierra, carril 0, carril 1 positivo y carril 0, carril 1 negativo, y pines de identificación/control 0 y 1. (Leer más)
¿Cuántos pines hay en un cable Lightning?
Un cable Lightning tiene 8 pines. Debido a su naturaleza reversible, un cable Lightning se puede insertar en un puerto Lightning en cualquier dirección.
¿Qué pines son de alimentación en el cable Lightning?
El pin 5 en un cable Lightning se usa para proporcionar energía, mientras que el pin 1 es el pin de tierra.
¿Por qué el pin 4 o 5 se vuelve negro en un cable Lightning?
Dependiendo de la dirección en la que sostenga el cable, el pin 4 o 5 del cable es un pin de fuente de alimentación. Cuando conecta el cable al puerto Lightning, a veces hay un pequeño espacio entre el cable y el puerto. Como no hay contacto directo entre ellos, la corriente eléctrica fluye desde el cable hasta el puerto en forma de chispa. Esta chispa daña la capa de cobre del cable y lo vuelve negro.
¿Qué es el conector Lightning de 8 pines?
Se usa un conector Lightning de 8 pines para conectar dispositivos Apple como iPhones, iPad y iPods a computadoras, laptops, cargadores de batería USB u otros periféricos a través de un cable Lightning.
Conector Lightning y distribución de pines del puerto con preguntas frecuentes
Conector Lightning y distribución de pines del puerto con preguntas frecuentes
Introducción
El conector Lightning es un tipo de conector desarrollado por Apple Inc. para sus dispositivos móviles, como el iPhone, el iPad y el iPod. Este artículo responde a las preguntas más frecuentes relacionadas con el conector Lightning y la distribución de pines del puerto.
1. ¿Cuál es la función del conector Lightning?
El conector Lightning se utiliza para cargar el dispositivo y transferir datos entre el dispositivo y el ordenador. También se utiliza para conectar otros accesorios, como auriculares o altavoces.
2. ¿Cuántos pines tiene el conector Lightning?
El conector Lightning tiene un total de 8 pines. Cuatro de estos pines se utilizan para la transferencia de datos, mientras que los otros cuatro se utilizan para la alimentación eléctrica.
3. ¿Cuál es la distribución de pines en el conector Lightning?
La distribución de pines en el conector Lightning es la siguiente:
4. ¿El conector Lightning es compatible con otros dispositivos que no sean de Apple?
El conector Lightning ha sido diseñado específicamente para su uso con dispositivos de Apple y no es compatible directamente con otros dispositivos. Sin embargo, existen adaptadores disponibles en el mercado que permiten utilizar el conector Lightning con otros dispositivos.
5. ¿Cuál es la ventaja del conector Lightning sobre el conector anterior de 30 pines?
El conector Lightning es más pequeño y reversible, lo que facilita su uso. Además, permite una transferencia de datos más rápida y una mayor capacidad de carga en comparación con el conector de 30 pines.
Referencias
- https://es.wikipedia.org/wiki/Conector_Lightning
Conector Lightning y Distribución de Pines del Puerto
¡Bienvenidos a nuestro artículo sobre el conector Lightning y la distribución de pines del puerto! Si eres un entusiasta de la tecnología o un usuario curioso de dispositivos Apple, seguramente te has encontrado con este conector en tu día a día. Desde cargar tu iPhone hasta conectar tus AirPods, el conector Lightning es una parte integral de la experiencia Apple.
¿Qué es el Conector Lightning?
El conector Lightning es un tipo de conexión desarrollado por Apple, introducido en el año 2012. Reemplazó al antiguo conector de 30 pines, permitiendo una transferencia de datos más rápida y una conexión más compacta. Este conector, que cuenta con un diseño reversible, se utiliza en la mayoría de los dispositivos Apple, incluidos iPhones, iPads y iPods.
Distribución de Pines del Conector Lightning
El conector Lightning incorpora un total de 8 pines, que permiten una conexión versátil y funcional. A continuación, se detalla la distribución y la función de cada pin:
- Pin 1: Tierra (GND)
- Pin 2: L0p (Carril 0 positivo)
- Pin 3: L0n (Carril 0 negativo)
- Pin 4: ID0 (Identificación/control 0)
- Pin 5: Poder (VCC)
- Pin 6: L1n (Carril 1 negativo)
- Pin 7: L1p (Carril 1 positivo)
- Pin 8: ID1 (Identificación/control 1)
Debido a su diseño simétrico, el conector Lightning se puede insertar en cualquiera de sus orientaciones, lo que mejora la usabilidad y la experiencia del usuario.
Preguntas Frecuentes (FAQs)
¿Cuáles son los pines en un cable Lightning?
Un cable Lightning cuenta con un total de 8 pines. Cada uno de estos pines tiene una función específica, incluyendo alimentación, tierra, y señales de identificación/control.
¿Cuántos pines hay en un cable Lightning?
Un cable Lightning tiene 8 pines en total. Gracias a su diseño reversible, puede ser insertado en cualquier dirección, facilitando su uso en diversas situaciones.
¿Qué pines son de alimentación en el cable Lightning?
El pin 5 es el utilizado para proporcionar energía, mientras que el pin 1 desempeña la función de tierra.
¿Por qué el pin se vuelve negro en un cable Lightning?
Esto puede suceder si hay una chispa resultante de un mal contacto entre el cable y el puerto, causando que la capa de cobre del cable se dañe y se oscurezca.
¿Qué es el conector Lightning de 8 pines?
El conector Lightning de 8 pines permite la conexión de dispositivos Apple a computadoras, cargadores y otros periféricos. Su diseño innovador ha revolucionado la manera en la que los usuarios interactúan con su tecnología.
Conclusion
el conector Lightning es una innovación clave en la experiencia digital de Apple. Su diseño y distribución de pines no solo optimizan la transferencia de datos y carga, sino que también mejoran la facilidad de uso. Si deseas aprender más sobre el conector Lightning, no dudes en consultar fuentes de confianza como Wikipedia sobre el conector Lightning.
