¡Bienvenidos al futuro de la fabricación electrónica! En un mundo donde la precisión y la eficiencia son clave, el ensamblaje de placas de circuito impreso (PCB) se ha transformado gracias a la automatización. En este artículo, exploraremos los innovadores procesos que ofrece PCBWay para el ensamblaje de PCBs con máquinas automatizadas, donde la tecnología de vanguardia se une a la experiencia de un equipo especializado. Desde la selección de componentes hasta la soldadura perfecta, descubramos cómo estas soluciones automatizadas están revolucionando la industria y haciendo posible la creación de productos electrónicos de alta calidad de manera más rápida y confiable. ¡Acompáñanos en este apasionante viaje hacia la automatización en la electrónica!

¿Quieres descubrir el futuro de la fabricación de placas PCB? Entra en el apasionante mundo de las máquinas automatizadas con PCBWay, ¡la empresa líder en el ensamblaje de placas PCB! Descubre cómo esta tecnología revolucionaria está cambiando por completo el proceso de fabricación. ¡No te lo pierdas!

El ensamblaje de la placa PCB es una tarea tediosa porque los componentes pequeños como SMD son difíciles de soldar en la placa. Entonces, ¿cómo llegan tantos componentes diminutos a las placas con tanta precisión? Vamos a averiguar.

circuito impreso es uno de los más grandes y avanzados montaje de placa de circuito impreso compañía. En su fábrica automatizada, PCBway aplica maquinaria avanzada para ensamblar los componentes SMD y de orificio pasante. En este blog, vamos a aprender sobre esos tipos de maquinaria uno por uno.

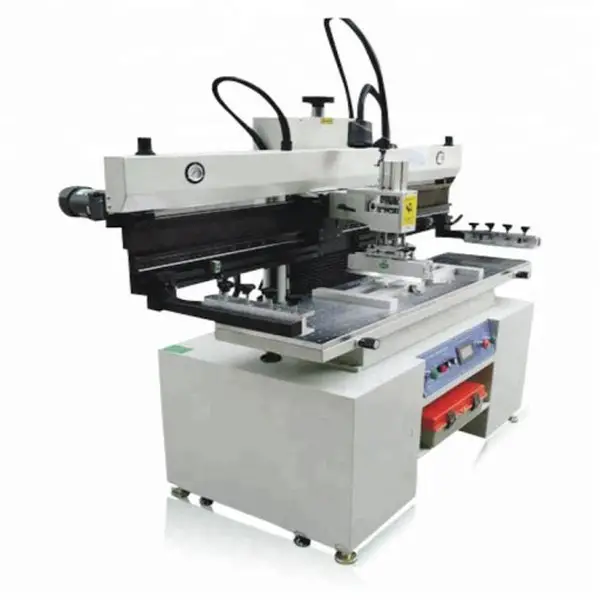

Máquina de plantillas de pasta de soldadura

¡Ensamblaje de placas PCB con máquinas automatizadas en PCBWay!Máquina>El primer paso en el proceso de soldadura de montaje superficial es aplicar la pasta de soldadura. La máquina de plantilla para soldadura en pasta aplica soldadura en pasta en forma de bolas microscópicas de soldadura, suspendidas en una pasta fundente. Utiliza un mecanismo similar a la serigrafía para que la pasta de soldadura vaya solo en aquellos pads, donde se van a soldar los componentes.

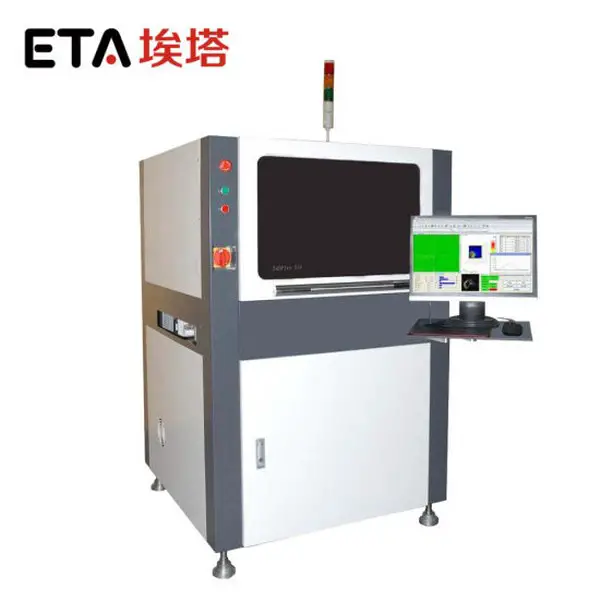

Máquina de inspección de pasta de soldadura

¡Ensamblaje de placas PCB con máquinas automatizadas en PCBWay!Máquina>La máquina de inspección de soldadura en pasta verifica si la soldadura en pasta impresa por la máquina de plantilla para soldadura en pasta cumple con los estándares IPC o no. Supervisa el grosor y la cantidad de la pasta de soldadura para que no haya ningún defecto debido a la pasta de soldadura. Solo unas pocas empresas de PCB utilizan este tipo de máquina y PCBWAY es una de ellas.

**Antes de optar por una nueva PCB, lea la reseña detallada sobre la calidad de la PCB de PCBWAY:

¿Es su PCB lo suficientemente bueno? ¡Una revisión de la calidad de PCB de PCBWay!

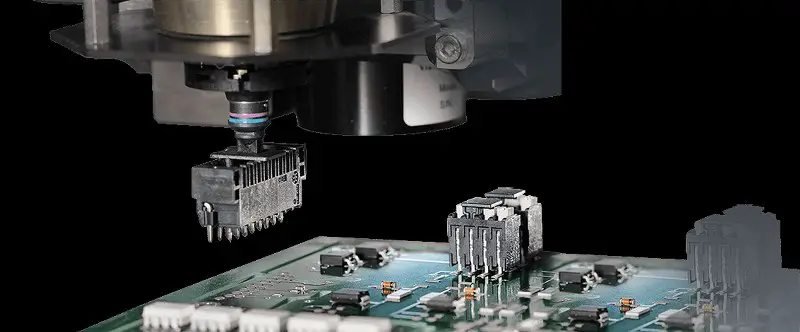

Máquina ensambladora de placas de circuito tipo pick-and-place

¡Ensamblaje de placas PCB con máquinas automatizadas en PCBWay!Máquina>La máquina de recoger y colocar es una de las partes más importantes del proceso de ensamblaje de la placa PCB. Este robot toma pequeños componentes de un carrete que contiene muchos componentes SMD y los coloca en la placa, en la soldadura en pasta que ya se ha aplicado, y lo hace muy rápido.

Algunos de los modelos tienen características adicionales requeridas para componentes comparativamente más grandes. Tienen una cámara montada en la parte superior de la cabeza junto con una punta de vacío que detecta marcas de referencia en la placa de circuito. También hay una cámara inferior. La máquina mueve el componente, y luego la cámara inferior toma una imagen del componente y pueden ver exactamente cómo gira o se desplaza, en relación con la cabeza. Una vez que conocemos la posición de la placa y la posición del componente, podemos alinearlos con precisión antes de que el componente caiga sobre la placa, en la pasta de soldadura que ya se ha aplicado.

Cualquier componente ligeramente desalineado se empuja después de una inspección visual a mano.

horno de reflujo

Estos son similares a los hornos tostadores de cinta transportadora, solo que más grandes y mucho más elegantes. Dentro del horno, la placa se calienta en una curva de temperatura a una temperatura máxima donde la soldadura se derrite y luego se enfría gradualmente en una curva específica. Una vez que sale por este extremo, está completamente soldado.

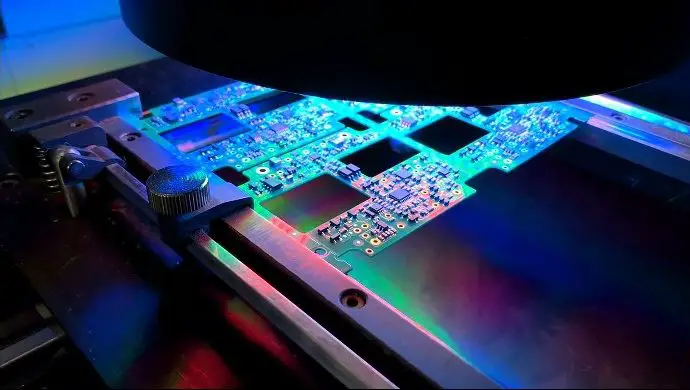

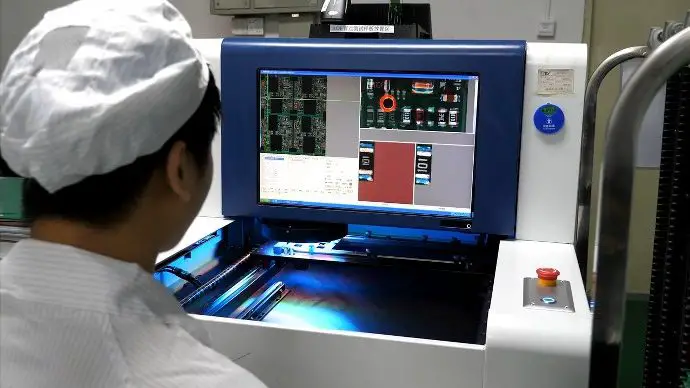

Máquina de inspección óptica automática (AOI)

¡Ensamblaje de placas PCB con máquinas automatizadas en PCBWay!Máquina>AOI utiliza todos los diferentes colores de la luz del arco iris para inspeccionar automáticamente todas las diferentes uniones de soldadura. Primero toman una tabla que han probado e inspeccionado visualmente. Luego toman un montón de fotografías de cada unión de soldadura, utilizando toda la luz del arco iris dentro de la máquina, que brilla en diferentes ángulos. Las luces reflejadas de la superficie de la soldadura brillante les permiten ver la imagen 2D como una superficie tridimensional.

¡Ensamblaje de placas PCB con máquinas automatizadas en PCBWay!Luz>

Esta máquina entonces sabe cuáles son los colores para todas las diferentes uniones de soldadura para ese maestro dorado. Y cómo se ven cuando son correctas. Y lo compara con el tablero que se está inspeccionando. Si se detecta un defecto, el probador lo marca con flechas de inspección. El defecto se repara manualmente con un soldador en la sala de retrabajo.

Además, uno de los raros defectos que encuentran es el tombstoning. Es donde un pequeño componente de montaje en superficie se voltea en un extremo y parece una lápida en un cementerio.

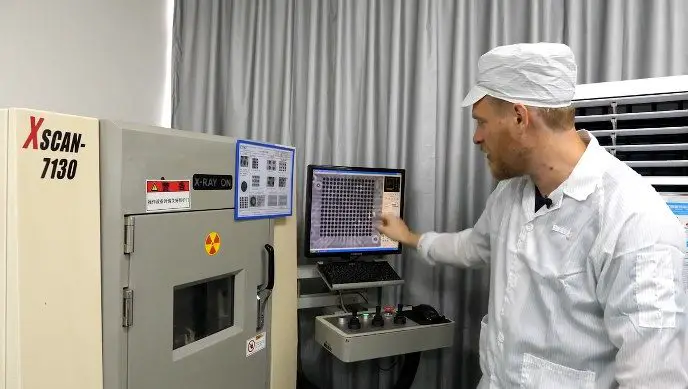

Máquina de rayos X

¡Ensamblaje de placas PCB con máquinas automatizadas en PCBWay!Máquina>

Esta máquina se usa para soldadura BGA, donde todos los pines del chip están debajo del chip. Inspecciona cada BGA para asegurarse de que la soldadura sea correcta y, por lo tanto, detecta errores como; conectados entre sí, manchados, sin suficiente soldadura, falta una bola de soldadura, presencia de una burbuja de aire, etc.

Máquina de montaje de placa de circuito de soldadura por ola

¡Ensamblaje de placas PCB con máquinas automatizadas en PCBWay!Máquina>

Es una piscina gigante de soldadura líquida. Las placas pasan por encima de la soldadura líquida, y la soldadura líquida, en una ola, salpica en la parte inferior de la placa y se adhiere a cualquier cosa que sea de metal. Por lo tanto, crea estas bonitas uniones en forma de tienda de campaña entre las patas de los componentes y el tablero. No se adhiere a la máscara de soldadura verde porque repele la soldadura por naturaleza.

¿Le encantó el artículo y quiere saber cómo pedir su primer PCB de PCBWAY? Echa un vistazo al enlace del artículo que figura a continuación:

Para conocer los detalles del servicio de montaje de PCBWay y cotización instantánea de PCB, vaya a: Cotización instantánea de PCB de PCBWay

Puede hacer un recorrido por la fábrica de ensamblaje en su teléfono. solo sigue el enlace de abajo!

[arve url=”https://www.youtube.com/watch?v=24ehoo6RX8w&t=326s” maxwidth=”555″ aspect_ratio=”4:3″ /]

VER MÁS:

¡PCB de alta calidad y bajo costo en su puerta a través de PCBWay!

¡PCB de alta calidad y bajo costo en su puerta a través de PCBWay!

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

body {
font-family: Arial, sans-serif;
margin: 20px;
}

h2 {
color: #333;
font-size: 24px;
}

h3 {
color: #666;
font-size: 20px;
}

p {
color: #333;
font-size: 16px;
line-height: 1.5;
}

strong {
font-weight: bold;
}

em {
font-style: italic;
}

ol {
margin-left: 20px;
}

Ensamblaje de placas PCB con máquinas automatizadas en PCBWay

En el mundo de la electrónica, la producción de placas PCB (Placas de Circuito Impreso) juega un papel vital. Las PCB son fundamentales para el funcionamiento de diversos dispositivos electrónicos, desde teléfonos móviles hasta automóviles y ordenadores. El ensamblaje de placas PCB solía ser un proceso complicado y laborioso, pero gracias a los avances tecnológicos, ahora se puede realizar de manera eficiente y precisa mediante el uso de máquinas automatizadas.

Preguntas frecuentes sobre el ensamblaje de placas PCB con máquinas automatizadas en PCBWay:

  • ¿Qué ventajas ofrece el uso de máquinas automatizadas en el ensamblaje de placas PCB?

    El uso de máquinas automatizadas en el ensamblaje de placas PCB proporciona varias ventajas, como la precisión en la colocación de componentes, la reducción de errores humanos, la optimización del tiempo de producción y la capacidad de manejar diseños complejos con mayor facilidad.

  • ¿Cómo funcionan las máquinas automatizadas en el ensamblaje de placas PCB?

    Las máquinas automatizadas utilizadas en el ensamblaje de placas PCB siguen un proceso que incluye la carga de los componentes en alimentadores, el posicionamiento y colocación precisa de los componentes sobre la placa, la soldadura de los componentes y la inspección de calidad posterior.

  • ¿Cuál es la precisión de las máquinas automatizadas en el ensamblaje de placas PCB?

    Las máquinas automatizadas en PCBWay ofrecen una precisión excepcional. Pueden colocar componentes con una precisión de hasta 0,01 mm, lo que garantiza ensamblajes de alta calidad y funcionamiento óptimo de los dispositivos electrónicos.

  • ¿Qué tipo de diseños de PCB pueden ser ensamblados por las máquinas automatizadas?

    Las máquinas automatizadas de PCBWay pueden ensamblar una amplia variedad de diseños de PCB, desde placas pequeñas y simples hasta placas de múltiples capas y diseños complejos. Además, pueden manejar diferentes tipos de tecnologías de montaje, como montaje en superficie (SMT) y montaje a través de orificios (TH).

  • ¿Cuál es el tiempo de producción utilizando máquinas automatizadas?

    El tiempo de producción utilizando máquinas automatizadas en PCBWay es altamente eficiente. La velocidad de ensamblaje varía según el tamaño y la complejidad del diseño de la PCB, pero en general, la producción se realiza de manera rápida y precisa, lo que ayuda a reducir los plazos de entrega.

  • Si estás interesado en obtener más información sobre el ensamblaje de placas PCB utilizando máquinas automatizadas en PCBWay, te recomendamos visitar la página de Placa de Circuito Impreso en Wikipedia.

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    ¡Bienvenidos al ⁣Futuro de la Fabricación Electrónica!

    En⁤ el mundo de la electrónica, la producción de placas ⁢PCB (Placas de Circuito Impreso)⁣ juega un ​papel vital. Las PCB ‍ son fundamentales para el funcionamiento de diversos dispositivos electrónicos, desde teléfonos móviles hasta automóviles y ordenadores. El ⁢ensamblaje de placas PCB solía‌ ser un proceso complicado y laborioso, pero gracias ⁢a los​ avances tecnológicos, ahora se puede realizar de manera eficiente y precisa mediante el⁢ uso‌ de máquinas automatizadas.

    El Proceso⁣ de Ensamblaje ⁤Automatizado⁤ en PCBWay

    En PCBWay, se implementan‍ tecnologías​ avanzadas para optimizar el ensamblaje de⁢ placas PCB. A continuación se detalla el ⁣proceso:

    1. Aplicación de Pasta de Soldadura: Se utiliza una máquina de plantillas de pasta de soldadura para aplicar una capa uniforme de pasta sobre los pads⁣ donde se ‌colocarán los componentes.
    2. Inspección de Pasta de Soldadura: Una máquina de inspección verifica que⁣ la aplicación cumpla con ⁣los estándares ‌y especificaciones requeridas.
    3. Colocación de Componentes: La máquina de recogida y colocación deposita automáticamente los componentes en sus posiciones⁤ correctas.
    4. Soldadura: Las placas pasan por un horno de reflujo, donde la soldadura se derrite y ‌se solidifica, asegurando conexiones duraderas.
    5. Inspección Final: Se realizan ⁤inspecciones automáticas‌ utilizando equipos de inspección óptica y rayos X para detectar posibles defectos.

    Beneficios de​ la Automatización‌ en el Ensamblaje de PCB

    El uso de máquinas automatizadas en el ensamblaje de PCB aporta múltiples ventajas, tales como:

    • Precisión: La automatización ⁣reduce el riesgo de errores humanos, garantizando una alta precisión en la colocación de componentes.
    • Eficiencia: Los procesos ⁣automatizados aceleran la producción, permitiendo completar más órdenes en menos⁤ tiempo.
    • Consistencia: Las máquinas aseguran la misma calidad en cada placa producida, lo cual es esencial para grandes volúmenes de producción.
    • Costos Reducidos: Al mejorar ‌la eficiencia, se reducen‌ los costos operativos y de producción.

    Preguntas​ Frecuentes sobre el‌ Ensamblaje de⁣ Placas PCB ​con Máquinas Automatizadas en PCBWay

    ¿Qué ventajas​ ofrece el uso de máquinas automatizadas en el ensamblaje de PCB?

    El uso ‌de maquinaria automatizada mejora la eficiencia y la ⁣calidad del ⁤ensamblaje. Esto se traduce en un menor tiempo de producción, reducción de errores durante el proceso, y la capacidad de manejar un mayor volumen de producción con la misma calidad en cada placa.

    ¿Cómo asegura PCBWay la calidad en el ensamblaje de​ su PCB?

    PCBWay ‍emplea varios ⁣métodos⁤ de inspección, tales como pruebas​ de inspección óptica automática ⁣(AOI) y máquinas de rayos X, para identificar⁢ y corregir defectos antes⁣ de que las placas sean enviadas al cliente. Estas medidas aseguran que cada PCB cumple con los más altos estándares ⁢de calidad.

    ¿PCBWay ofrece personalización en sus ⁢servicios de ensamblaje de PCB?

    Sí, ⁣PCBWay ofrece ⁤opciones ⁢de⁤ personalización para ⁣satisfacer las necesidades específicas de‍ cada cliente. Esto incluye la elección de componentes, diseño de la placa y opciones de ⁣acabado. Esto permite a los diseñadores electrónicos obtener exactamente lo que necesitan ⁣para su proyecto.

    Conclusión

    El ensamblaje de placas PCB con máquinas automatizadas en PCBWay no solo representa una innovación en la‌ industria electrónica, sino que también establece un estándar de calidad, eficiencia y precisión. Si‍ estás interesado en conocer más sobre sus servicios, no⁤ dudes en consultar su sitio web.

    Para obtener más información, visita el⁤ sitio web de PCBWay.
