Explicación de todos los pines del conector HDMI (A, B, C, D)
En un mundo donde la calidad de la imagen y el sonido son esenciales para disfrutar de películas, videojuegos y presentaciones, el conector HDMI se ha convertido en el estándar indiscutible. Detrás de su apariencia aparentemente simple, se encuentra una compleja red de conectividad que garantiza la transmisión de audio y video en alta definición. Pero, ¿qué hay detrás de cada uno de esos pines que permiten esta magia? En este artículo, desglosaremos cada tipo de conector HDMI—A, B, C y D—y revelaremos los secretos de sus pines, su funcionalidad y cómo contribuyen a la experiencia audiovisual moderna. ¡Prepárate para sumergirte en el fascinante mundo de la tecnología HDMI!
El conector HDMI se ha convertido en uno de los más populares a la hora de conectar dispositivos electrónicos a pantallas y televisores. Sin embargo, ¿sabes qué significan todos esos pines y cómo funcionan? En este artículo te explicamos en detalle todos los pines del conector HDMI (A, B, C, D) para que puedas sacar el máximo provecho de esta tecnología. ¡No te lo pierdas!
HDMI es un estándar de interfaz audiovisual muy popular que se utiliza en muchos dispositivos. Permite la transmisión de datos de audio y visuales a través de un solo cable con una resolución ultra alta.
Diferentes tipos de conectores HDMI ahora están disponibles en el mercado. Además, los dispositivos incorporan el puerto HDMI según la conveniencia en las especificaciones y el espacio. Veamos los diagramas de pinout y conexiones de los tipos de conectores HDMI más significativos.
Asignación de pines HDMI

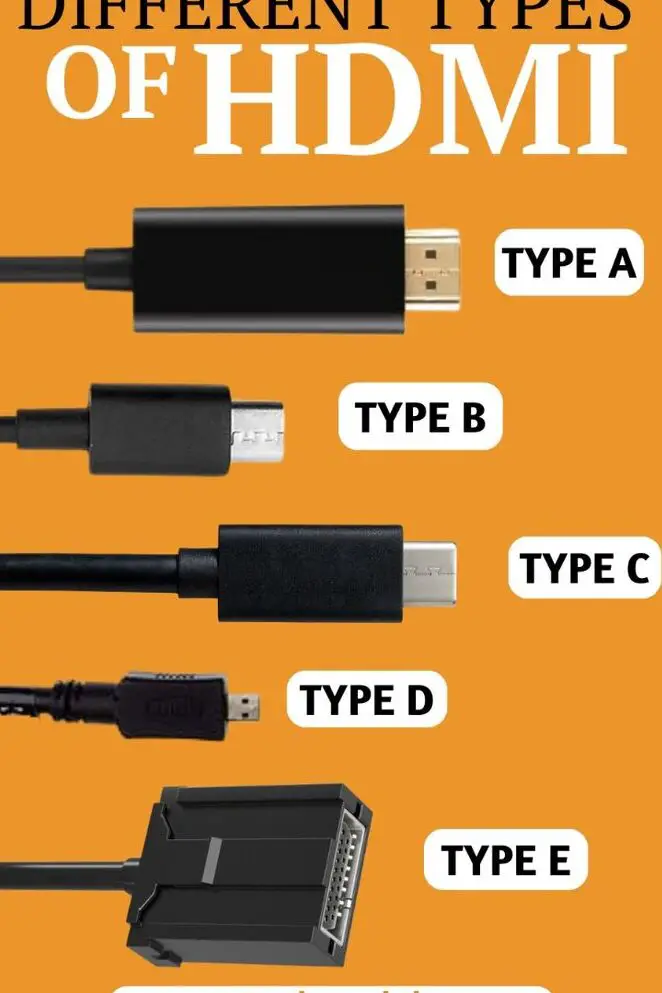

Los tipos A, B, C, D y E son los diferentes tipos de conectores HDMI. Excepto el Tipo B, todos los conectores tienen 19 pines pero varían en tamaño y especificaciones. Entre estos 5 tipos, HDMI A, C y D son los conectores HDMI más utilizados.
La siguiente figura muestra el pinout del conector HDMI (A, C, D). Los 19 pines se asignan en dos filas. La numeración comienza desde la derecha y avanza alternativamente entre las filas superior e inferior.
Ahora veamos cómo difiere la señalización entre los conectores HDMI tipo A, C y D.
Nota: El pinout que se muestra aquí es de conectores HDMI y no de puertos HDMI. Su distribución de pines es idéntica pero exactamente opuesta, es decir, el pin 1 del conector HDMI es el pin 19 en el puerto HDMI.

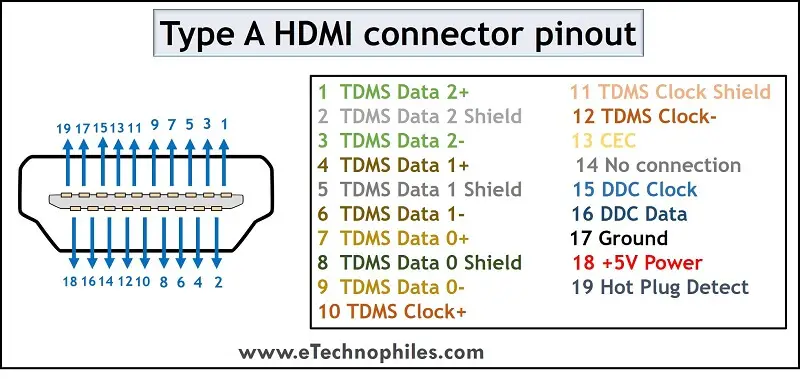

Configuración de pines del conector HDMI tipo A
Distribución>
El tipo A es el conector HDMI estándar. El el tamaño del conector macho es de 13,9 mm × 4,45 mm y el de la el conector hembra es de 14 mm × 4,55 mm. este es el yoTipo de conector más grande. La descripción de la señal se da en la siguiente tabla.
Número de PIN
Nombre de la señal
Número de PIN
Nombre de la señal
1
Datos TDMS 2+
11
Escudo de reloj TDMS
2
Escudo de datos TDMS 2
12
Reloj TDMS-
3
Datos TDMS 2-
13
CCA
4
Datos TDMS 1+
14
Sin conexión
5
Escudo de datos TDMS 1
15
Reloj DDC
6
Datos TDMS 1-
dieciséis
Datos DDC
7
Datos TDMS 0+
17
Suelo
8
Datos TDMS 0 Escudo
18
+5V de potencia
9
Datos TDMS 0-
19
Detección de conexión en caliente
10
Reloj TDMS+
Distribución de pines del conector HDMI tipo A
Lea también: ¿En qué se diferencia HDMI de Displayport? (5 diferencias clave)

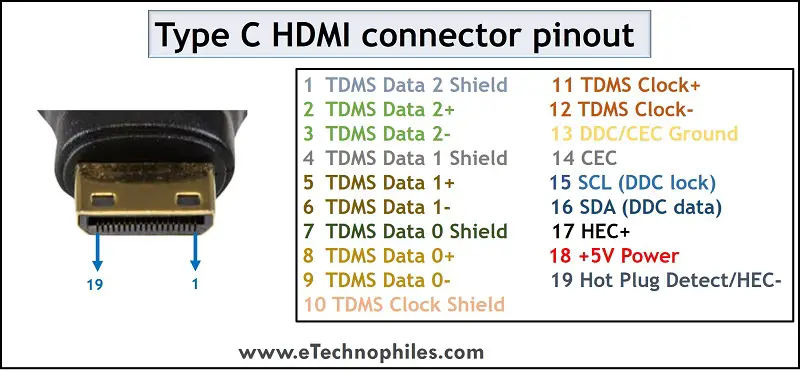

Configuración de pines del conector HDMI tipo C (Mini)
Distribución>
El tipo C también se llama conector Mini HDMI. El tamaño del miniconector es de 10,42 mm × 2,42 mm.
La descripción de los pines del conector HDMI tipo C se proporciona a continuación:
Número de PIN
Nombre de la señal
Número de PIN
Nombre de la señal
1
Escudo de datos TDMS 2
11
Reloj TDMS+
2
Datos TDMS 2+
12
Reloj TDMS-
3
Datos TDMS 2-
13
Tierra DDC/CEC
4
Escudo de datos TDMS 1
14
CCA
5
Datos TDMS 1+
15
SCL (bloqueo DDC)
6
Datos TDMS 1-
dieciséis
SDA (datos DDC)
7
Datos TDMS 0 Escudo
17
HEC+
8
Datos TDMS 0+
18
+5V de potencia
9
Datos TDMS 0-
19
Detección de conexión en caliente/HEC-
10
Escudo de reloj TDMS
Distribución de pines del conector HDMI tipo C
Nota: El pinout del miniconector es casi similar al del conector A estándar, excepto por algunos cambios.
- La señal positiva y las señales de blindaje correspondientes se intercambian en cada conjunto.
- El pin 13 es DDC/CEC en lugar del pin 17
- El pin 14 es CEC en lugar de 13
- El pin 17 es un pin adicional conectado a HEC

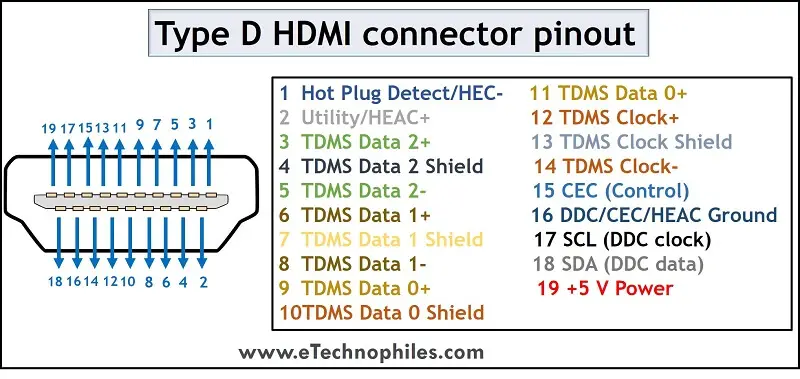

Asignación de pines del conector HDMI tipo D (Micro)
Asignación>
El tipo D también se llama Conector Micro HDMI. El El tamaño de este conector es de 5,83 mm x 2,2 mm. Este es el conector HDMI más pequeño.
Aunque es el más pequeño, también mantiene 19 pines y conserva todas las funcionalidades básicas. Pero el orden de la señalización es ligeramente diferente, como se muestra en la siguiente tabla.
Número de PIN
Nombre de la señal
Número de PIN
Nombre de la señal
1
Detección de conexión en caliente/HEC-
11
Datos TDMS 0-
2
Utilidad/HEAC+
12
Reloj TDMS+
3
Datos TDMS 2+
13
Escudo de reloj TDMS
4
Escudo de datos TDMS 2
14
Reloj TDMS-
5
Datos TDMS 2-
15
CCA (Control)
6
Datos TDMS 1+
dieciséis
Tierra DDC/CEC/HEAC
7
Escudo de datos TDMS 1
17
SCL (reloj DDC)
8
Datos TDMS 1-
18
SDA (datos DDC)
9
Datos TDMS 0+
19
Alimentación de +5 V (alimentación EDID/DDC)
10
Datos TDMS 0 Escudo
Asignación de pines HDMI tipo D
Asignación de pines del conector HDMI tipo B
El tipo B es el conector HDMI de doble enlace. Para admitir esta función adicional, tiene 29 pines, mientras que todos los demás tipos de conectores tienen 19 pines. Pero este conector no se usó en ningún dispositivo ya que la versión más reciente de HDMI (1.3) no es compatible con esta propiedad de doble enlace.
La descripción de pinout de HDMI tipo B se proporciona en la siguiente tabla.
Número de PIN
Nombre de la señal
Número de PIN
Nombre de la señal
1
Datos TDMS 2 +
dieciséis
Datos TDMS 4 +
2
Escudo de datos TDMS 2
17
Escudo de datos TDMS 4
3
Datos TDMS 2 –
18
Datos TDMS 4 –
4
Datos TDMS 1+
19
Datos TDMS 3 +
5
Escudo de datos TDMS 1
20
Escudo de datos TDMS 3
6
Datos TDMS 1-
21
Datos TDMS 3 –
7
Datos TDMS 0+
22
CCA
8
Datos TDMS 0 Escudo
23
Reservado
9
Datos TDMS 0 –
24
Reservado
10
Reloj TDMS+
25
SCL
11
Escudo de reloj TDMS
26
ASD
12
Reloj TDMS-
27
Tierra DDC/CEC
13
Datos TDMS 5 +
28
+5V de potencia
14
Escudo de datos 5 de TDMS
29
Detección de conexión en caliente
15
Datos TDMS 5 –
Asignación de pines HDMI tipo B
¿Está buscando algunos de los mejores adaptadores HDMI?
Descripción del pin del conector HDMI
La descripción del pinout de los conectores HDMI tiene varias abreviaturas. Es fundamental conocer lo que denotan para una correcta comprensión de la señalización de los conectores.
TDMS, CEC, DDC, HEC, HEAC, SCL, SDA y EDID son las abreviaturas incluidas en el pinout. La mayoría de estos son en realidad diferentes canales de comunicación utilizados en la tecnología HDMI. Veámoslos en detalle.
Explicación de todos los pines del conector HDMI (A, B, C, D)
Explicación de todos los pines del conector HDMI (A, B, C, D)
Introducción
El conector HDMI (High-Definition Multimedia Interface) es un estándar de conexión utilizado para transmitir señales de audio y video de alta definición entre dispositivos electrónicos. Hay diferentes tipos de conectores HDMI, como los tipos A, B, C, y D, que se utilizan en diversas situaciones y dispositivos.
Conector HDMI tipo A
El conector HDMI tipo A es el más común y tiene 19 pines. Estos pines se utilizan para transmitir señales de video y audio digital en alta definición.
Conector HDMI tipo B
El conector HDMI tipo B también tiene 19 pines y se utiliza en casos donde se requiere una mayor capacidad de ancho de banda, como por ejemplo en la transmisión de video en resoluciones ultra altas o en configuraciones de pantalla múltiple.
Conector HDMI tipo C
El conector HDMI tipo C, también conocido como conector HDMI mini, es más pequeño que el tipo A y tiene 19 pines. Se utiliza en dispositivos portátiles como cámaras de video y smartphones, donde el espacio es limitado.
Conector HDMI tipo D
El conector HDMI tipo D, también conocido como conector HDMI micro, es aún más pequeño que los tipos A y C, y tiene 19 pines. Se utiliza en dispositivos como tabletas y smartphones, donde el espacio es extremadamente limitado.
Conclusión
En resumen, los diferentes tipos de conectores HDMI se utilizan en diferentes situaciones y dispositivos. Si deseas obtener más información sobre el estándar HDMI y sus especificaciones técnicas, puedes visitar el siguiente enlace: https://es.wikipedia.org/wiki/HDMI.
Explicación de Todos los Pines del Conector HDMI (A, B, C, D)
Introducción
En un mundo donde la calidad de la imagen y el sonido son esenciales para disfrutar de películas, videojuegos y presentaciones,
el conector HDMI se ha convertido en el estándar indiscutible. Detrás de su apariencia aparentemente simple, se encuentra
una compleja red de conectividad que garantiza la transmisión de audio y video en alta definición.
Este artículo desglosará los diferentes tipos de conectores HDMI: A, B, C y D, y revelará
los secretos detrás de sus pines, su funcionalidad y cómo contribuyen a la experiencia audiovisual moderna.
Tipos de conectores HDMI
Existen cinco tipos de conectores HDMI: A, B, C, D y E, de los cuales los más utilizados en la actualidad son los tipos A, C y D.
- Tipo A: Conector HDMI estándar.
- Tipo B: Conector HDMI de doble enlace (29 pines, no utilizado en la práctica).
- Tipo C: Conector Mini HDMI.
- Tipo D: Conector Micro HDMI.
Asignación de Pines
Conector HDMI Tipo A
El conector HDMI Tipo A tiene 19 pines organizados en dos filas. Este es el conector HDMI estándar más utilizado.
| Número de PIN | Nombre de la señal |
|---|---|
| 1 | Datos TDMS 2+ |
| 2 | Escudo de datos TDMS 2 |
| 3 | Datos TDMS 2- |
| 4 | Datos TDMS 1+ |
| 5 | Escudo de datos TDMS 1 |
| 6 | Datos TDMS 1- |
| 7 | Datos TDMS 0+ |
| 8 | Escudo de datos TDMS 0 |
| 9 | Datos TDMS 0- |
| 10 | Reloj TDMS+ |
| 11 | Escudo de reloj TDMS |
| 12 | Reloj TDMS- |
| 13 | CCA |
| 14 | Sin conexión |
| 15 | Reloj DDC |
| 16 | Datos DDC |
| 17 | Suelo |
| 18 | +5V de potencia |
| 19 | Detección de conexión en caliente |
Conector HDMI Tipo C (Mini)
El conector HDMI Tipo C, denominado Mini HDMI, tiene 19 pines dispuestos de forma similar al Tipo A, pero con un tamaño reducidо
de 10,42 mm × 2,42 mm.
| Número de PIN | Nombre de la señal |
|---|---|
| 1 | Escudo de datos TDMS 2 |
| 2 | Datos TDMS 2+ |
| 3 | Datos TDMS 2- |
| 4 | Escudo de datos TDMS 1 |
| 5 | Datos TDMS 1+ |
| 6 | Datos TDMS 1- |
| 7 | Datos TDMS 0 Escudo |
| 8 | Datos TDMS 0+ |
| 9 | Datos TDMS 0- |
| 10 | Escudo de reloj TDMS |
| 11 | Reloj TDMS+ |
| 12 | Reloj TDMS- |
| 13 | Tierra DDC/CEC |
| 14 | CCA |
| 15 | SCL (bloqueo DDC) |
| 16 | SDA (datos DDC) |
| 17 | HEC+ |
| 18 | +5V de potencia |
| 19 | Detección de conexión en caliente/HEC- |
Conector HDMI Tipo D (Micro)
El conector Tipo D, o Micro HDMI, es el más pequeño, con un tamaño de 5,83 mm x 2,2 mm, manteniendo igualmente 19 pines.
| Número de PIN | Nombre de la señal |
|---|---|
| 1 | Detección de conexión en caliente/HEC- |
| 2 | Utilidad/HEAC+ |
| 3 | Datos TDMS 2+ |
| 4 | Escudo de datos TDMS 2 |
| 5 | Datos TDMS 2- |
| 6 | Datos TDMS 1+ |
| 7 | Escudo de datos TDMS 1 |
| 8 | Datos TDMS 1- |
| 9 | Datos TDMS 0+ |
| 10 | Datos TDMS 0 Escudo |
| 11 | Datos TDMS 0- |
| 12 | Reloj TDMS+ |
| 13 | Escudo de reloj TDMS |
| 14 | Reloj TDMS- |
| 15 | CCA (Control) |
| 16 | Tierra DDC/CEC/HEAC |
| 17 | SCL (reloj DDC) |
| 18 | SDA (datos DDC) |
| 19 | Alimentación de +5 V (alimentación EDID/DDC) |
FAQs
¿Cuál es la diferencia entre los conectores HDMI Tipo A, C y D?
La principal diferencia radica en el tamaño y uso. El Tipo A es el conector estándar, utilizado en televisores y dispositivos de gran tamaño.
El Tipo C o Mini HDMI es más común en cámaras y tablets, mientras que el Tipo D o Micro HDMI está diseñado para dispositivos más pequeños,
como algunos teléfonos móviles.
¿Para qué se utiliza el conector HDMI Tipo B?
El conector HDMI Tipo B fue diseñado para proporcionar una conexión de doble enlace, pero nunca se implementó en dispositivos de consumo.
Su uso es muy limitado ya que la mayoría de las características que proporciona no son necesarias en la mayoría de los dispositivos actuales.
¿Qué significa el término ‘Detección de conexión en caliente’?
La detección de conexión en caliente se refiere a la capacidad del equipo para reconocer dispositivos HDMI que se conectan o desconectan
sin necesidad de apagar los dispositivos anfitriones. Esto permite una mayor comodidad al conectar dispositivos HDMI.
