10 Pinout USB explicado: USB A, B, C (macho y hembra)
En un mundo cada vez más conectado, la comprensión de los diferentes tipos de conectores USB y sus configuraciones es esencial para cualquier entusiasta de la tecnología, profesional de la informática o simplemente para quienes desean optimizar su experiencia con dispositivos electrónicos. Desde la versátil conexión USB Type-A hasta la innovadora USB Type-C, cada pinout desempeña un papel crucial en la transferencia de datos y la carga de nuestros gadgets favoritos. En este artículo, desglosaremos los 10 tipos de pinout USB más comunes, explicando sus diferencias, características y usos. Prepárate para desmitificar el universo USB y descubrir cómo cada conector puede adaptar y mejorar tu vida digital. ¡Vamos a sumergirnos en el fascinante mundo de los puertos USB!
¿Confundido acerca de los diferentes tipos de conectores USB y sus funciones? ¡No te preocupes! En este artículo, te explicaremos de manera sencilla y clara los 10 pinouts USB más comunes, incluyendo los conectores USB A, B y C tanto macho como hembra. ¡Descubre todo lo que necesitas saber sobre estos indispensables cables de conexión en un abrir y cerrar de ojos!
Universal Serial Bus (USB) es un dispositivo electrónico que nos brinda un medio universal para conectar periféricos. Puede ser un teclado, una impresora, altavoces, un dispositivo de almacenamiento o un teléfono móvil.
Con el tiempo, los USB han evolucionado en tipo, funcionalidad y eficiencia. Por lo tanto, se vuelve importante seleccionar la mejor variante de los tipos disponibles que se adapte perfectamente a nuestro propósito. En este artículo, discutiremos el pinout de diferentes puertos o conectores USB, para tener una mejor idea de su estructura y conexión.
El pinout USB se puede dividir en dos partes: Asignación de pines del conector USB y asignación de pines del puerto USB. El conector aquí se refiere al dispositivo que va al puerto USB. Por ejemplo, Wired Mouse se conecta a la computadora portátil insertando su conector en el puerto USB.
De ahí los términos Versión macho para Conector y Versión hembra para el puerto USB son arrojados.

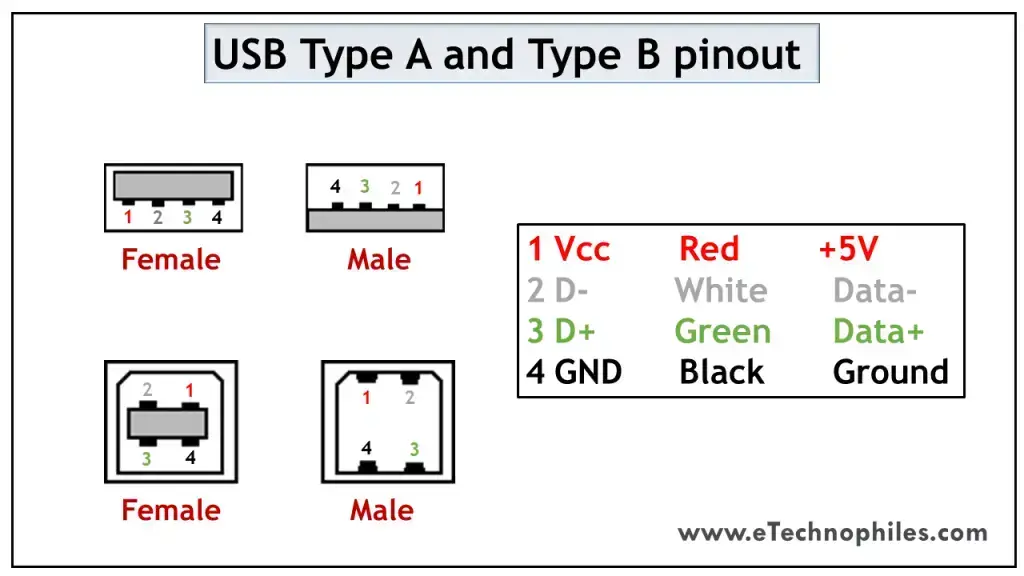

Pinout USB tipo A y tipo B (macho y hembra)
El USB tipo A se usa para hacer una conexión con una PC, mientras que el tipo B se usa para conectar periféricos más pequeños. En otras palabras, el Tipo A es un conector descendente, mientras que el Tipo B es un conector ascendente.
El USB tipo A tiene forma rectangular, mientras que el tipo B tiene forma cuadrada. Ambos tienen 4 pines. La siguiente figura muestra el pinout de las versiones macho y hembra de ambos USB.
Note: The Female version is actually the USB connector pinout(Connector of a Keyboard for example) and the male version is the USB port pinout( Ports on your laptop for example)
Pinout>
Ambos tipos de USB difieren en propósito y forma, pero sus conexiones de pines son las mismas. El pin 1 está dedicado al suministro y el pin 4 es para la conexión a tierra. Incluso los pines 2 y 3 toman la entrada de datos en ambos tipos.
El puerto hembra tiene los PIN en orden descendente, comenzando por el lado derecho, mientras que el conector macho los tiene en orden inverso. La siguiente tabla muestra el pinout de ambos USB.
Alfiler
Señal
Color
Descripción
1
vcc
Rojo
+5V
2
D-
Blanco
Datos-
3
D+
Verde
Datos+
4
TIERRA
Negro
Suelo
Esta tabla muestra la descripción de los pines USB tipo A y B
Note: Since the USB port and USB connector pinout are exactly the same but in opposite direction, the USB pinouts shown below are of connectors only.
Debe leer: USB 1.0 vs 2.0: conozca la diferencia (velocidad, longitud del cable)

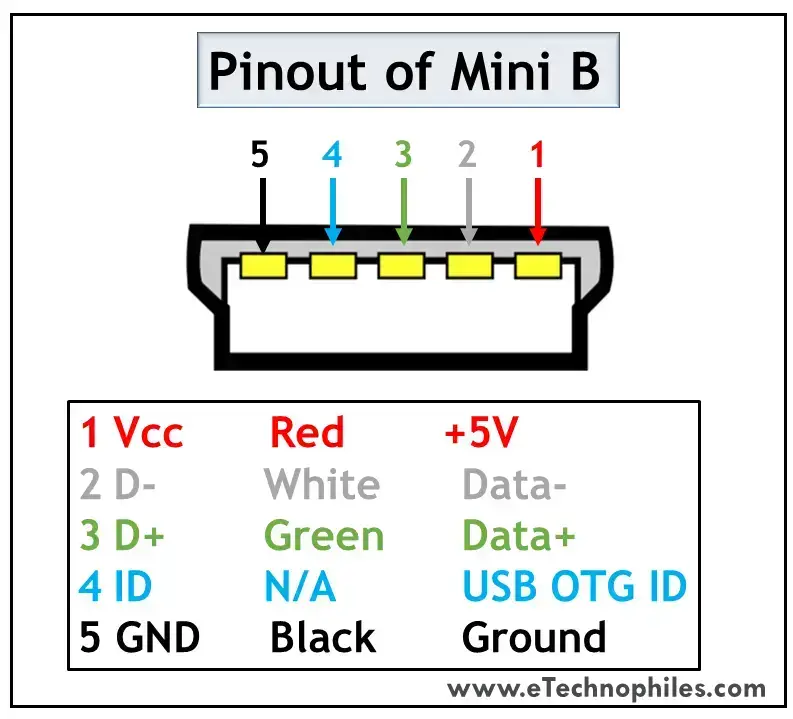

USB Mini A y Mini B
USB Mini fue la primera versión improvisada de los conectores normales. Esta versión se lanzó tanto para el Tipo A como para el Tipo B. Es una versión más pequeña del Tipo A y B que se usó mucho con los teléfonos móviles antiguos. El conector Mini B es más popular que el Mini A. La siguiente figura muestra el pinout del USB Mini B.
Asignación>
El USB Mini B es más delgado y compacto que el Mini A. Por lo tanto, se usa para PDA, cámaras digitales, etc. Otro desarrollo significativo impuesto al Tipo Mini es que tiene un pin adicional para admitir la conexión On-the-GO (OTG). Por lo tanto, tiene 5 pines. Las conexiones de los pines se dan en la siguiente tabla.
Alfiler
Señal
Color
Descripción
1
vcc
Rojo
+5V
2
D-
Blanco
Datos-
3
D+
Verde
Datos+
4
IDENTIFICACIÓN
N / A
Identificación USB OTG
5
TIERRA
Negro
Suelo
Esta tabla describe los pines de Mini A y B Pinout

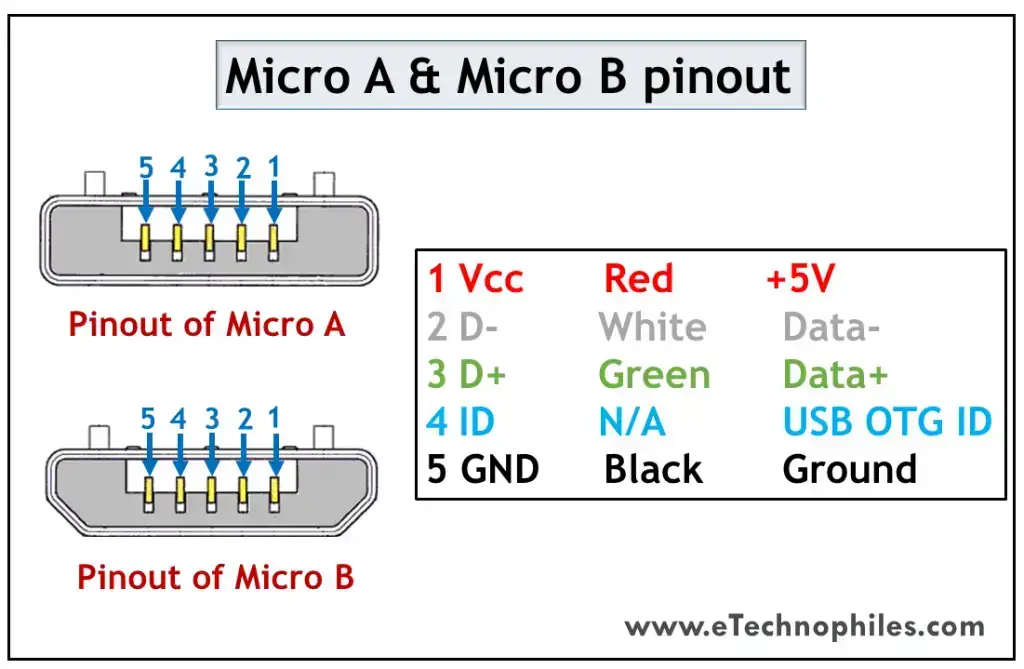

USB Micro A y Micro B
Asignación>
USB Micro es más delgado y brinda una mayor velocidad de transferencia de datos que el USB Mini. A menudo se usa para cargar dispositivos portátiles y viene en dos formas. El Micro A es rectangular, mientras que el Tipo Micro B tiene forma de caravana.
El USB Micro también tiene 5 pines similares a los del USB Mini, donde el pin adicional admite conectividad OTG. La siguiente tabla muestra el pinout de Micro-A y B.
Alfiler
Señal
Color
Descripción
1
vcc
Rojo
+5V
2
D-
Blanco
Datos-
3
D+
Verde
Datos+
4
IDENTIFICACIÓN
N / A
Identificación USB OTG
5
TIERRA
Negro
Suelo
Esta tabla describe los pines de Micro-A y B pinout
USB estándar 3
USB Standard 3 es ampliamente conocido como el Modo SuperSpeed que trajo una revolución en la fabricación de USB. Los modelos utilizados en la tercera generación son muy avanzados, ofrecen mayor velocidad de datos, tienen un diseño compacto y son fáciles de manejar.
Características del estándar USB 3
Los modelos Standard 3 son aceptados globalmente debido a los siguientes beneficios:
- Es capaz de transferir datos con una velocidad de 5 Gbps y superior.
- Dado que se utilizan rutas unidireccionales separadas para transmitir y recibir datos, tiene un ancho de banda mayor.
- Con estados de administración de energía predefinidos, ofrece una mejor administración de energía.
- Permite que los dispositivos notifiquen sobre la transferencia de datos, mejorando así el uso del bus.
Los 3 conectores estándar vienen en la misma configuración física pero con 5 pines adicionales para manejar estos avances. Incluye tierra adicional y pines dedicados para transmisión y recepción que se denominan conexiones de supervelocidad. (aprende más)
Los diagramas de pines de las versiones de supervelocidad de diferentes tipos de USB se describen en la siguiente sección.
¿Está buscando algunos de los mejores dispositivos USB?

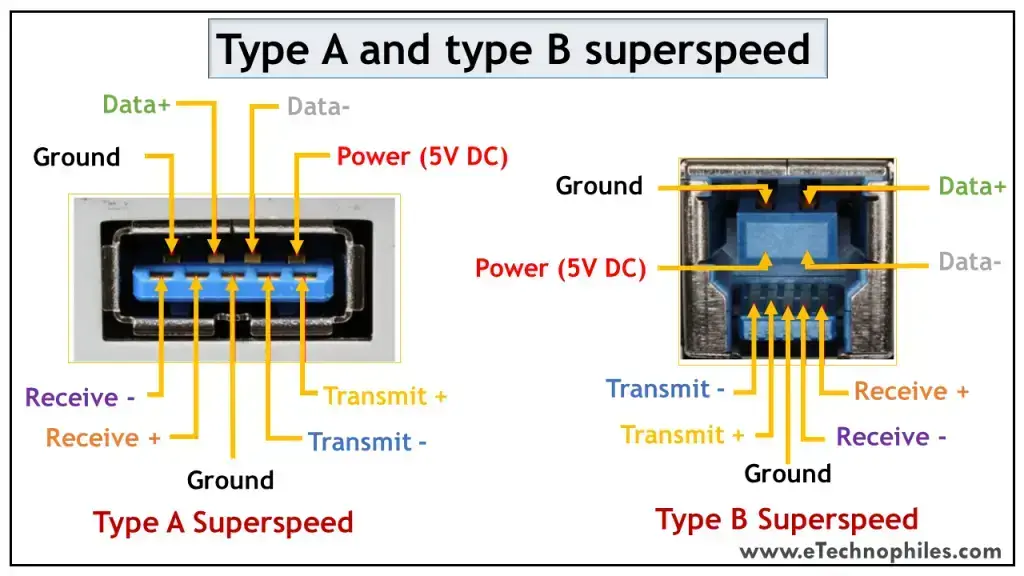

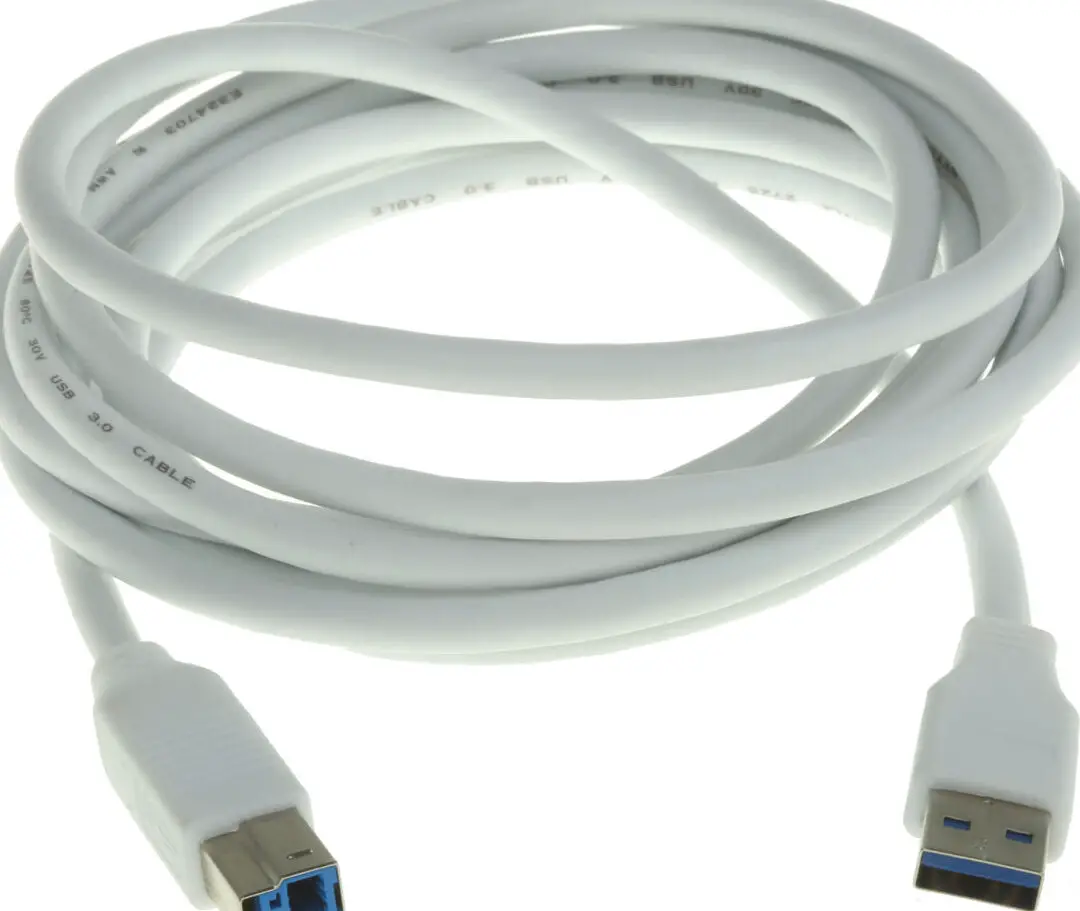

USB tipo A 3.0 y tipo B 3.0
Como se discutió anteriormente, los conectores normales Tipo A y Tipo B tienen 4 pines. Pero las versiones de supervelocidad de Standard 3 tienen 9 pines que se pueden ver en la siguiente figura.
Asignación>
La siguiente tabla muestra el pinout de las versiones de supervelocidad.
Alfiler
Color
Señal
Descripción
1
Rojo
vcc
+5 CC
2
Blanco
D-
Datos –
3
Verde
D+
Datos +
4
Negro
TIERRA
Suelo
5
Azul
StdB_SSRX-
Transmisor de supervelocidad
6
Amarillo
StdB_SSRX+
Transmisión de supervelocidad+
7
N / A
GND_Drenar
Retorno de señal de tierra
8
Púrpura
StdB_SSTX-
Recepción de supervelocidad
9
Naranja
StdB_SSTX+
Recepción de supervelocidad+
Asignación de pines USB 3.0 (Tipo A y B)
Lea en detalle: USB 2.0 vs 3.0 vs 3.1 – Conozca las diferencias

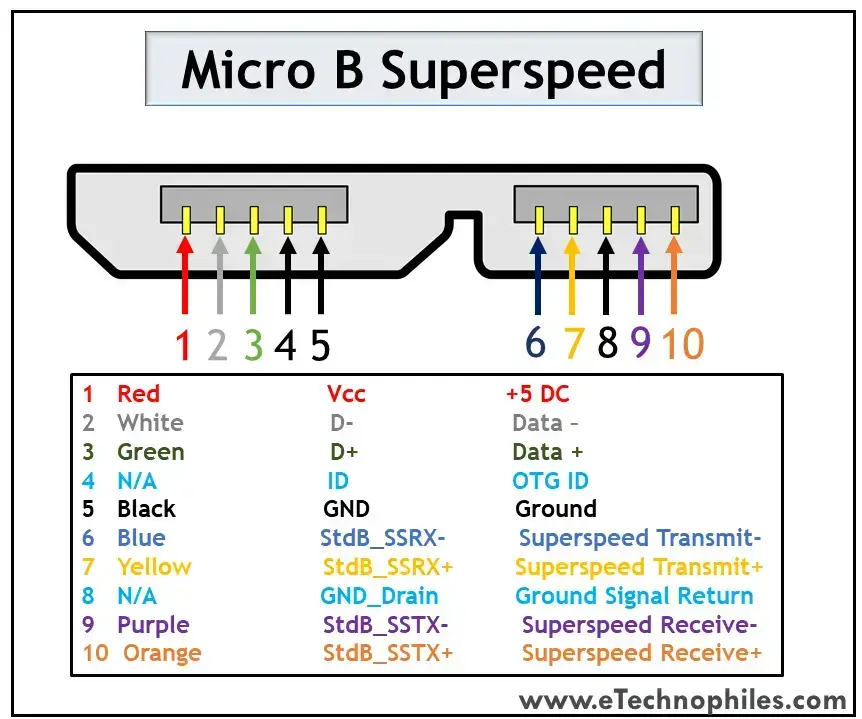

Micro B 3.0
Asignación>
La versión de supervelocidad de Micro USB se introdujo en el Tipo B. Aparte de la estructura existente, los cinco pines adicionales se colocan como una extensión. Por lo tanto, tiene una estructura más amplia. La distribución de pines del conector USB Superspeed Micro B se proporciona en la siguiente tabla.
Alfiler
Color
Señal
Descripción
1
Rojo
vcc
+5 CC
2
Blanco
D-
Datos –
3
Verde
D+
Datos +
4
N / A
IDENTIFICACIÓN
Identificación OTG
5
Negro
TIERRA
Suelo
6
Azul
StdB_SSRX-
Transmisor de supervelocidad
7
Amarillo
StdB_SSRX+
Transmisión de supervelocidad+
8
N / A
GND_Drenar
Retorno de señal de tierra
9
Púrpura
StdB_SSTX-
Recepción de supervelocidad
10
Naranja
StdB_SSTX+
Recepción de supervelocidad+
Esta tabla describe los pines del pinout USB Micro B 3.0
USB tipo C 3.0
El tipo C ha cambiado las reglas del juego entre todos los tipos de USB. Es compatible con la transmisión de datos, así como con el suministro de energía. Y así, se ha convertido en un conector universal para dispositivos modernos.

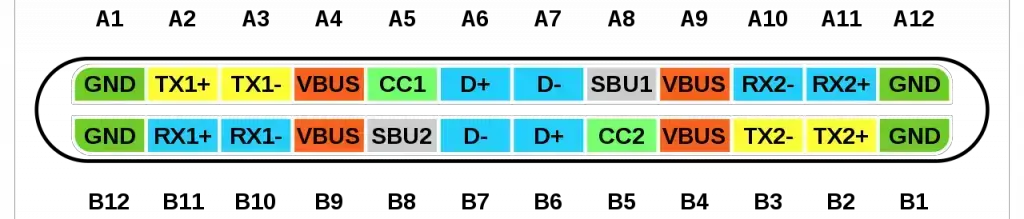

Asignación>
La principal atracción del USB tipo C es que es plegable. La figura anterior muestra las conexiones de los pines con su color correspondiente. Las conexiones de los pines en la parte superior e inferior son similares, por lo que no tenemos que molestarnos en insertar el conector en la dirección correcta.
Tiene una increíble velocidad de transferencia de datos de hasta 5 Gbps y es capaz de reemplazar los puertos Ethernet para lograr velocidades de datos más altas. La descripción de la conexión se proporciona en la siguiente tabla.
Alfiler
Descripción
Alfiler
Descripción
A1
Suelo
B12
Suelo
A2
Par diferencial de supervelocidad 1, TX, positivo
B11
Par diferencial de supervelocidad 2, RX, positivo
A3
Par diferencial de supervelocidad 1, TX, negativo
B10
Par diferencial de supervelocidad 2, RX, negativo
A4
poder del autobús
B9
poder del autobús
A5
Canal de configuración
B8
Uso de banda lateral (SBU)
A6
Par diferencial 1, positivo
B7
Par diferencial 2, negativo
A7
Par diferencial 1, negativo
B6
Par diferencial 2, positivo
A8
Uso de banda lateral (SBU)
B5
Canal de configuración
A9
poder del autobús
B4
poder del autobús
A10
Par diferencial de supervelocidad 4, RX, negativo
B3
Par diferencial de supervelocidad 3, TX, negativo
A11
Par diferencial de supervelocidad 4, RX, positivo
B2
Par diferencial de supervelocidad 3, TX, positivo
A12
Suelo
B1
Suelo
Descripción del pin USB C 3.0
10 Pinout USB explicado: USB A, B, C (macho y hembra)
Preguntas frecuentes sobre los pinouts de USB A, B y C (macho y hembra)
1. ¿Qué es un pinout?
Un pinout, también conocido como esquema de pines, es un mapa que muestra la disposición y función de los pines de un conector o puerto. En el caso de los conectores USB, el pinout define cómo se deben conectar los cables para transmitir datos y energía correctamente.
2. ¿Cuáles son los tipos de conectores USB más comunes?
Existen tres tipos de conectores USB comunes: USB A, USB B y USB C. La designación ‘macho’ se refiere al conector que se inserta en el dispositivo, mientras que ‘hembra’ se refiere al conector en el dispositivo con el que se conecta.
3. ¿Cuál es la diferencia entre USB A, B y C?
USB A: Es el conector más común, utilizado en la mayoría de dispositivos como computadoras, impresoras y cargadores. Normalmente se utiliza para transmitir datos y suministrar energía.
USB B: Es un conector menos común, generalmente utilizado en dispositivos periféricos como impresoras y escáneres. Se utiliza principalmente para recibir datos y energía.
USB C: Es un conector reversible y versátil, utilizado en dispositivos modernos como teléfonos inteligentes, tabletas y laptops. Puede transmitir datos, cargar dispositivos y admitir otros protocolos, como HDMI y DisplayPort.
4. ¿Cuántos pines tienen los conectores USB A, B y C?
Los conectores USB A y USB B tienen 4 pines, mientras que el conector USB C tiene 24 pines.
5. ¿Dónde puedo encontrar más información detallada sobre los pinouts de USB?
Puedes encontrar información más detallada sobre los pinouts de USB en la siguiente fuente de referencia: es.wikipedia.org
Conclusión
Comprender los pinouts de los conectores USB A, B y C es crucial para conectar y utilizar adecuadamente dispositivos USB en una amplia gama de aplicaciones. Esperamos que estas respuestas a preguntas frecuentes hayan aclarado tus dudas y te ayuden a aprovechar al máximo tus dispositivos USB.
10 Pinout USB explicado: USB A, B, C (macho y hembra)
En un mundo cada vez más conectado, entender los diferentes tipos de conectores USB y sus configuraciones es esencial para cualquier entusiasta de la tecnología. Desde la versátil conexión USB Type-A hasta la innovadora USB Type-C, cada pinout desempeña un papel fundamental en la transferencia de datos y la carga de dispositivos electrónicos.
¿Qué es el pinout USB?
El pinout USB se refiere a la disposición de los pines dentro de un conector USB. Existen varios tipos de conectores USB, cada uno con su propio pinout, que se utilizan para diferentes propósitos, desde la conexión de periféricos hasta la carga de dispositivos.
Tipos de Conectores USB
-
USB Tipo A
El USB Tipo A es el conector más común, utilizado principalmente para conexiones de computadora. Este conector tiene una forma rectangular y generalmente cuenta con 4 pines:
Pin Señal Color Descripción 1 VCC Rojo +5V 2 D- Blanco Datos- 3 D+ Verde Datos+ 4 Tierra Negro Suelo -
USB Tipo B
El USB Tipo B se utiliza principalmente en impresoras y otros dispositivos más grandes. Este conector tiene una forma cuadrada y comparte el mismo pinout que el Tipo A.
-
USB Mini A y B
El USB Mini fue diseñado para dispositivos más pequeños. El Mini B es más popular y tiene un pin adicional (5) para la detección de dispositivos OTG:
Pin Señal Color Descripción 1 VCC Rojo +5V 2 D- Blanco Datos- 3 D+ Verde Datos+ 4 Identificación N/A Identificación OTG 5 Tierra Negro Suelo -
USB Micro A y B
El USB Micro es más delgado y se usa comúnmente en dispositivos portátiles. También tiene 5 pines similares a los del Mini USB.
-
USB 3.0 (Tipo A y B)
El USB 3.0 se caracteriza por su alta velocidad de transferencia, llegando hasta 5 Gbps. Incluye 5 pines adicionales:
Pin Color Señal Descripción 1 Rojo VCC +5 CC 2 Blanco D- Datos – 3 Verde D+ Datos + 4 Negro Tierra Suelo 5 Azul SSRX- Transmisor de Supervelocidad 6 Amarillo SSRX+ Transmisión de Supervelocidad + 7 N/A GND Draining Retorno de señal de tierra 8 Púrpura SSTX- Recepción de Supervelocidad – 9 Naranja SSTX+ Recepción de Supervelocidad + -
USB Tipo C
El USB Tipo C es revolucionario, ya que es reversible y permite una transmisión de datos y una carga eficientes. Tiene un pinout que facilita conexiones rápidas y efectivas:
Pin Descripción Pin Descripción A1 Tierra B12 Tierra A2 TX1+ (Supervelocidad) B11 RX2+ (Supervelocidad) A3 TX1- B10 RX2- A4 Poder B9 Poder
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia entre USB 2.0 y USB 3.0?
La principal diferencia radica en la velocidad de transferencia de datos. USB 2.0 puede alcanzar hasta 480 Mbps, mientras que USB 3.0 puede transferir datos a velocidades de hasta 5 Gbps, lo que mejora notablemente el rendimiento.
¿Son compatibles todos los tipos de conectores USB?
No todos los conectores USB son compatibles entre sí. Por ejemplo, USB Tipo A y Tipo C son físicamente diferentes, pero se pueden usar adaptadores para facilitar la conexión.
¿Qué es USB On-The-Go (OTG)?
USB OTG permite que los dispositivos actúen como anfitriones y clientes a la vez. De esta manera, puedes conectar dispositivos USB como teclados, mouse o unidades flash directamente a tu teléfono móvil o tablet.
