¡Bienvenido a la era de la innovación y la creación! Si alguna vez has soñado con dar vida a tus ideas a través de la electrónica, el Arduino UNO R4 es tu mejor aliado. En esta guía, desglosaremos todo lo que necesitas saber sobre la configuración de pines y las especificaciones de este poderoso microcontrolador, tanto en su versión mínima como en la que incluye conectividad WiFi. Desde la construcción de proyectos simples hasta el desarrollo de aplicaciones más complejas, te acompañaremos paso a paso para que conviertas tu visión en realidad. Prepárate para explorar un mundo de posibilidades ilimitadas donde la creatividad no tiene límites y cada pin cuenta. ¡Vamos a comenzar!
¿Quieres hacer tus proyectos de arduino con éxito? ¡No busques más! En esta guía de configuración de pines y especificaciones de Arduino UNO R4 (mínimos y WiFi) te enseñaremos todo lo que necesitas saber para sacar el máximo provecho de esta poderosa placa. Desde sus características básicas hasta su conectividad WiFi, descubre cómo utilizar el Arduino UNO R4 de manera efectiva y crea proyectos increíbles.
La placa UNO de cuarta generación más esperada y sucesora de la popular placa R3: la Arduino UNO R4 se lanzó recientemente y está disponible para su compra en tiendas en línea.
Arduino>
El nuevo Arduino UNO R4 tiene dos variantes; UNO R4 Minima (sin módulo inalámbrico) y UNO R4 WiFi (con módulo WiFi más Bluetooth). Ambos son idénticos en términos de distribución de pines, factor de forma y especificaciones. La única diferencia es la presencia del módulo ESP32 y la matriz LED integrada en R4 WiFi. (Leer más diferencias)
Arduino>
Mire el vídeo de revisión a continuación:
¿Qué hay de nuevo en Arduino UNO R4?
Entonces, ¿en qué se diferencia UNO R4 de la placa R3 anterior?
El primer cambio significativo es la presencia del puerto USB-C más esperado.
El Arduino UNO R4 da un salto de gigante en cuanto al microcontrolador integrado. Atmega328p se reemplaza por el potente microcontrolador Arm Cortex-M4 de 32 bits (Renesas RA4M1) que puede funcionar hasta 48 MHz.
La próxima gran actualización es la memoria: 256 kB Flash, 32 kB RAM y 8 kB de EEPROM, 4 veces el UNO R3.
Descripción>
El nuevo UNO admite el protocolo de bus CAN con un canal DAC puro de 12 bits. En cuanto a los pines analógicos, pueden tener una resolución de hasta 14 bits frente a los 10 bits de resolución de Arduino UNO R3.
Todas las funciones mencionadas anteriormente están disponibles tanto en R4 Minima como en R4 WiFi. Mientras que UNO R4 WiFi también cuenta con un chip ESP32-S3 incorporado, una matriz de LED de 12 × 8 y un conector Qwiic I2C.
Descripción>
Para conocer más diferencias entre Arduino UNO R3 y R4, haga clic aquí.
Configuración de pines de Arduino UNO R4
Dado que la UNO R4 es idéntica a todas las placas UNO en términos de factor de forma y disposición de pines, no hay una gran diferencia en la distribución de pines en lo que respecta a la R3. Aunque R4 Minima y WiFi tienen una ligera diferencia en sus pines.
A continuación se muestra el diagrama de distribución de pines del UNO R4 Minima.
Configuración>

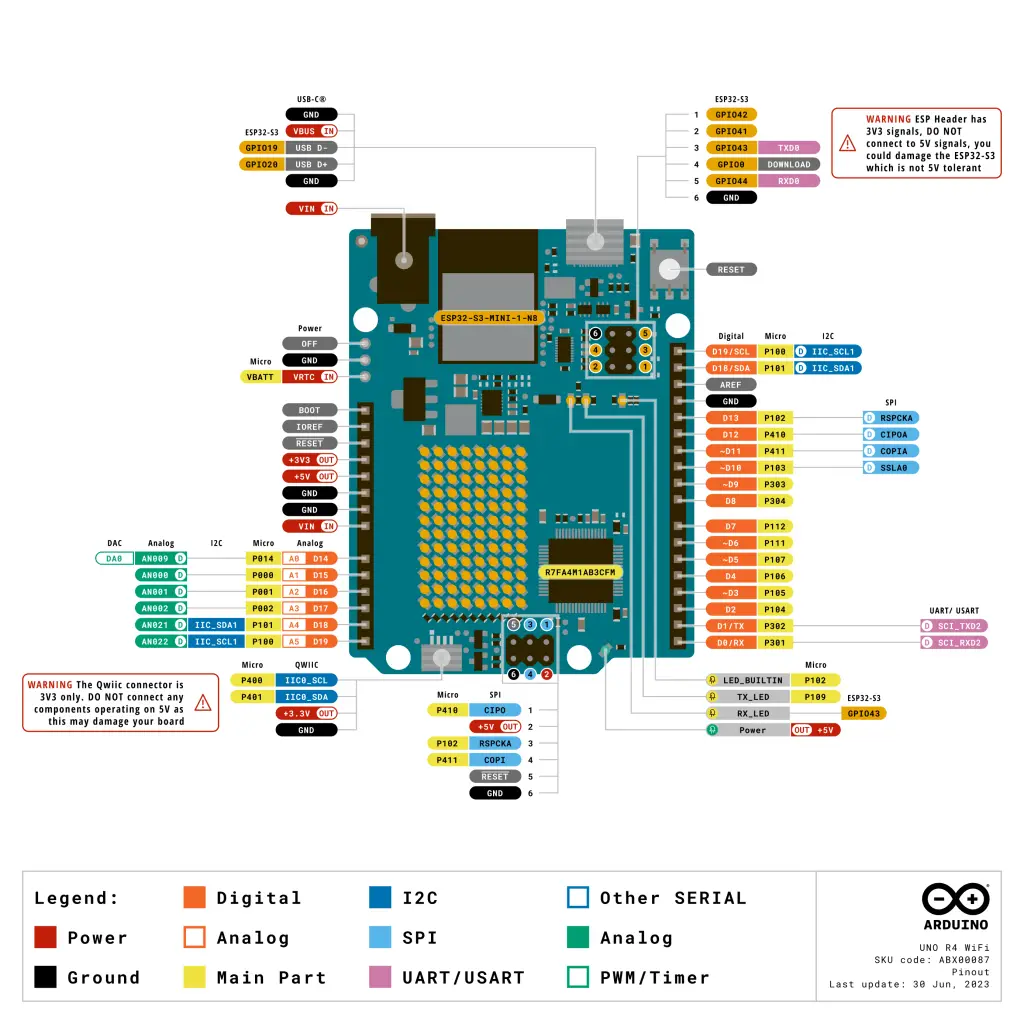

La distribución de pines de UNO R4 WiFi es ligeramente diferente. Vea la imagen a continuación.
Configuración>
A continuación se muestra la tabla de todos los pines IO en UNO R4:
Tipo de pasador
Número de PIN
Pines digitales
D0 – D13
Pines PWM
D3, D5, D6, D9, D10, D11
Pin del DAC
A0
Puede transportar
CANTX: D4,
CANRX: D5
Salida de potencia
3,3 V, 5 V
Pines analógicos
A0 – A5
Pines seriales (UART)
RXD: D0, TXD: D1
Pines de interrupción externos
D2, D3
Pines SPI
SS: D10
COPI : D11
CIPO: D12
SCLK: D13
protocolo I2C
Hoja de datos estándar: A4
SCL: A5
AMP OP
AMP OP + : A1
AMP OP – : A2
SALIDA OPAMP: A3
Pin LED incorporado
D13
Descripción de pines de Arduino UNO R4
Especificaciones de Arduino UNO R4
A continuación se detallan las especificaciones detalladas de las placas UNO R4 Minima y WiFi.
Microcontrolador
Renesas RA4M1 (Arm® Cortex®-M4)
Módulo WiFi-Bluetooth
ESP32-S3(Solo WiFi R4)
Puerto USB
USB-C®
Patas
Pines de E/S digitales
14
Patas
Pines de entrada analógica
6 (14 bits)
CAD
1(12 bits)
pines pwm
6 (8 bits)
Comunicación
UART
1
I2C
1
SPI
1
PODER
1
Fuerza
Tensión de funcionamiento del circuito
5V
Voltaje de entrada (VIN)
6-24V
Corriente CC por pin de E/S
8 mA
Velocidad de reloj
Núcleo principal
ESP32-S3 (solo WiFi R4)
48MHz
240MHz
Memoria
RA4M1
ESP32-S3 (solo WiFi R4)
Memoria flash de 256 kB, RAM de 32 kB
ROM de 384 kB, SRAM de 512 kB
Dimensiones
Ancho
68,58 milímetros
Longitud
53,44 milímetros
Especificaciones de Arduino UNO R4 Minima y WiFi
¿Cómo alimentar Arduino UNO R4?
Puede alimentar el UNO R4 mediante un cable USB C, un pin Vin o un conector cilíndrico. El voltaje del USB debe ser de alrededor de 5 V. El pin Vin acepta voltaje entre 6 y 24 voltios.
Dado que el pin Vin está conectado internamente al conector cilíndrico, puedes usar un adaptador para alimentar la placa.
Símbolo
mín.
máx.
Ideal
Unidad
alfiler vin
6
24
7.0
V
USB-C
4.8
5.5
5
V
DC Jack
6
24
7.0
V
Formas de alimentar la placa Arduino UNO R4
¿Cuánta memoria tiene UNO R4?
Tanto Arduino UNO R4 Minima como WiFi cuentan con 256 kB de memoria FLASH (8 veces más que el UNO R3), 32 kB de SRAM (16 veces más) y 8 kB de EEPROM (8 veces más). La frecuencia de reloj principal de la placa es de unos 48 MHz.
Esto se debe a la presencia del microcontrolador principal, “Renesas RA4M1”, en ambas placas.
La variante R4 WiFi tiene un chip ESP32-S3 integrado. El chip cuenta con 384 kB de ROM y 512 kB de SRAM.
¿Cómo acceder al chip ESP32-S3 en R4 WiFi?
El chip ESP32-S3 tiene aquí dos funciones principales: proporcionar a la placa funcionalidad WiFi+Bluetooth y actuar como un puente serie para el microcontrolador principal.
Por lo tanto, utilizar su función de conectividad inalámbrica es fácil; utilizando el WiFiS3 biblioteca integrada en UNO R4 Core. Hay muchos ejemplos disponibles en el sitio web oficial de Arduino UNO.
Pero acceder al chip ESP32-S3 y usarlo por separado no es muy fácil. Lea el tutorial aquí.
Ficha de datos
Descargue la hoja de datos de UNO R4 desde aquí:
Esquemático
Descargue el esquema de UNO R4 desde aquí:
Dimensiones de Arduino UNO R4
Las dimensiones del UNO R4 son 68,58 mm de largo y 53,44 mm de ancho. Vea la imagen a continuación:
Dimensiones>
Precio Arduino UNO R4
Arduino UNO R4 Minima tiene un precio de 20 dólares, mientras que el UNO R4 WiFi cuesta 27,50 dólares en el sitio web oficial de Arduino. Puedes conseguirlos en Amazon también:
Guía de configuración de pines y especificaciones de Arduino UNO R4 (mínimos y WiFi)
Guía de configuración de pines y especificaciones de Arduino UNO R4 (mínimos y WiFi)
Introducción
Arduino UNO R4 es una placa de desarrollo muy popular utilizada para crear proyectos electrónicos. Con sus pines configurables y diferentes especificaciones, ofrece muchas posibilidades de creación. En esta guía, responderemos a las preguntas más frecuentes sobre la configuración de pines y las especificaciones de Arduino UNO R4.
Preguntas frecuentes
Arduino UNO R4 tiene un total de 20 pines digitales, de los cuales 6 se pueden utilizar como salidas PWM (Modulación por Ancho de Pulso) y 6 se pueden utilizar como entradas analógicas. Además, tiene 6 pines para conexiones de alimentación y conexión a tierra.
Para configurar los pines en Arduino UNO R4, necesitas utilizar el lenguaje de programación de Arduino. Puedes asignar funciones específicas a los pines, como entrada o salida digital, entrada analógica, salida PWM, etc., utilizando las instrucciones correspondientes en tu programa.
Las especificaciones técnicas de Arduino UNO R4 son las siguientes:
- Microcontrolador: ATmega328P
- Voltaje de funcionamiento: 5V
- Voltaje de entrada (recomendado): 7-12V
- Voltaje de entrada (límites): 6-20V
- Pines digitales de E/S: 20
- Pines PWM: 6
- Pines de entrada analógica: 6
- Corriente continua por pin de E/S: 20 mA
- Corriente continua para pin de 3.3V: 50 mA
- Memoria Flash: 32 KB (ATmega328P), 0.5 KB se usa por el bootloader
Puedes consultar la página de Arduino en https://www.arduino.cc/ para obtener más detalles sobre Arduino UNO R4 y otros modelos de placas de desarrollo Arduino. También puedes visitar la página de Arduino en Wikipedia para obtener información adicional sobre Arduino UNO R4 en https://es.wikipedia.org/wiki/Arduino.
Guía de configuración de pines y especificaciones de Arduino UNO R4 (mínimos y WiFi)
¡Bienvenido a la era de la innovación y la creación! Si alguna vez has soñado con dar vida a tus ideas a través de la electrónica, el Arduino UNO R4 es tu mejor aliado. En esta guía, desglosaremos todo lo que necesitas saber sobre la configuración de pines y las especificaciones de este poderoso microcontrolador, tanto en su versión mínima como en la que incluye conectividad WiFi.
Introducción
La placa Arduino UNO R4, sucesora de la popular R3, se ha actualizado significativamente. Con pines configurables y diferentes especificaciones, ofrece muchas oportunidades para crear proyectos electrónicos, desde los más simples hasta aplicaciones más complejas.
Versiones de Arduino UNO R4
El Arduino UNO R4 está disponible en dos variantes principales:
- UNO R4 Minima: Sin módulo inalámbrico.
- UNO R4 WiFi: Incluye conectividad WiFi y Bluetooth.
Todas las versiones son idénticas en términos de distribución de pines y especificaciones, excepto por la presencia del módulo ESP32 en la versión WiFi.
Características Principales
Comparado con su predecesor, el Arduino UNO R3, el UNO R4 incluye:
- Puerto USB-C.
- Microcontrolador Arm Cortex-M4 de 32 bits (Renesas RA4M1) a 48 MHz.
- Memoria mejorada: 256 kB Flash, 32 kB RAM y 8 kB EEPROM.
- Mejoras en la resolución de pines analógicos y soporte para el protocolo CAN.
Configuración de Pines de Arduino UNO R4
La distribución de pines del Arduino UNO R4 es similar a la de versiones anteriores. A continuación se presenta la tabla de pines:
| Tipo de Pin | Número de Pin |
|---|---|
| Pines digitales | D0 – D13 |
| Pines PWM | D3, D5, D6, D9, D10, D11 |
| Pin del DAC | A0 |
| Pines analógicos | A0 – A5 |
| Pines seriales (UART) | RXD: D0, TXD: D1 |
| Pines de interrupción externos | D2, D3 |
| Pines SPI | D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK) |
| Protocolo I2C | A4 (SDA), A5 (SCL) |
Especificaciones del Arduino UNO R4
A continuación se detallan las especificaciones técnicas tanto del modelo Minima como del modelo WiFi:
- Microcontrolador: Renesas RA4M1 (Arm Cortex-M4)
- Módulo WiFi-Bluetooth: ESP32-S3 (solo para R4 WiFi)
- Pines de E/S digitales: 14
- Pines de entrada analógica: 6 (14 bits)
- Voltaje de entrada: 6-24V
- Memoria: 256 kB Flash, 32 kB RAM, 8 kB EEPROM
Cómo Alimentar el Arduino UNO R4
El Arduino UNO R4 puede alimentarse a través de un cable USB-C o utilizando el pin Vin que admite voltajes entre 6 y 24 voltios.
Preguntas Frecuentes (FAQs)
¿Qué es el Arduino UNO R4?
El Arduino UNO R4 es una placa de desarrollo popular que permite a los usuarios crear proyectos electrónicos utilizando un microcontrolador de última generación.
¿Cuáles son las mejoras del Arduino UNO R4 respecto al R3?
Las mejoras incluyen un nuevo microcontrolador más potente, más memoria, soporte para pines de mayor resolución y un USB-C para la conexión.
¿Cómo puedo adquirir el Arduino UNO R4?
Puedes comprar el Arduino UNO R4 a través de la tienda oficial de Arduino o en plataformas como Amazon. Los precios oscilan entre $20 y $27.50, dependiendo de la variante.
¿Dónde puedo encontrar más información sobre el uso del ESP32 en la R4 WiFi?
Hay muchos recursos y tutoriales disponibles en el sitio oficial de Arduino para aprender a utilizar el chip ESP32-S3 y explorar su funcionalidad WiFi.
Conclusión
Ahora que conoces la configuración de pines y especificaciones del Arduino UNO R4, estás preparado para iniciar tus proyectos. ¡Deja volar tu creatividad y saca el máximo provecho de esta increíble placa!
