La tecnología avanza a pasos agigantados y cada vez es más importante contar con herramientas que nos ayuden a desarrollar nuestras habilidades en el mundo de la programación. En este artículo, te presentaremos los 10 mejores simuladores de Arduino en 2023, tanto en línea como fuera de línea. ¡Descubre cuál se ajusta mejor a tus necesidades y empieza a crear proyectos increíbles!
Los simuladores de Arduino pueden ser un gran comienzo para aquellos que desean aprender los conceptos básicos de la programación, el diseño de circuitos y esquemas de Arduino. Los simuladores son programas informáticos simples que pueden imitar escenarios del mundo real en un entorno virtual y, con la ayuda de un simulador Arduino, cualquier persona (tanto principiantes como profesionales) puede aprender a programar y probar sus ideas sin invertir dinero en hardware real. .
Lista de los mejores simuladores de Arduino (en línea y fuera de línea)
La siguiente tabla enumera los 10 mejores simuladores de Arduino, 5 en línea y 5 fuera de línea.
Nota: Sólo Proteus es el simulador de software pago. Todos los demás simuladores de Arduino son de uso gratuito.
Los mejores simuladores de Arduino sin conexión
Es necesario instalar un simulador Arduino fuera de línea en su PC antes de poder trabajar con él. Empecemos con Proteus de Labcentre.

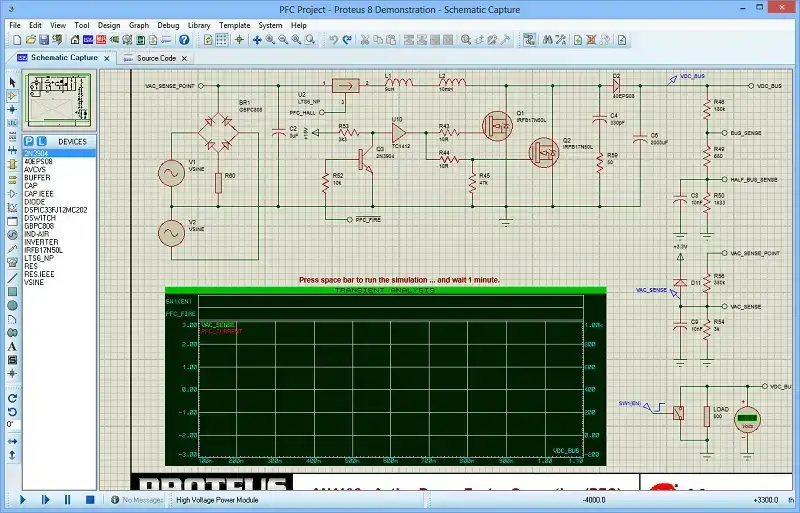

Proteo
El primer simulador de Arduino para PC de nuestra lista es Proteus Design Suite porque ha sido probado en el tiempo y tiene esencialmente todo lo que necesita para diseñar un circuito. ya sea complejo o simple. Y también tiene soporte para Arduino.
El circuito se puede poner a prueba utilizando diferentes características como un respuesta transitoria, barrido de CC, etc, proporcionados en el software. Una vez que haya terminado con la simulación y las pruebas, puede crear una PCB a partir del esquema.
Ventajas
- Interfaz fácil de usar con potentes herramientas de simulación con soporte para microcontroladores junto con un visor 3D para PCB.
- Herramientas de prueba rápida como DC swipe y respuesta transitoria
- Enormes bibliotecas de piezas integradas
- Opciones de biblioteca de piezas personalizables y de fabricación propia.
Contras
- Caro en comparación con otras herramientas.
- Compatibilidad limitada con algunas herramientas y bibliotecas de terceros
- Con circuitos grandes, los usuarios pueden experimentar problemas de rendimiento.
- Muy costoso
Últimos precios
- Conjunto de funciones estándar: $537,00
- Conjunto de funciones profesionales: $1692,00
- Edición empresarial Proteus – $ 6972,00
- Edición Proteus Platino – $8622.00
- Personalizado – $248.00

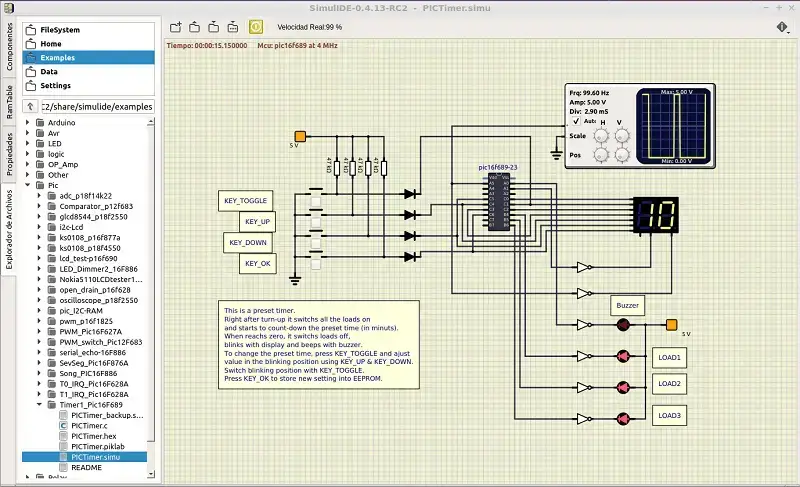

Simultánea
SimulIDE es otro simulador fuera de línea disponible para la comunidad. Es no tan poderoso como proteuspero si recién estás comenzando, esta puede ser una excelente opción.
Este simulador es fácil de usar y le ayudará a sentar las bases de la electrónica. Puede simplemente arrastrar y soltar componentes en el espacio de trabajo, conectarlos y ejecutar su proyecto en tan solo unos pocos pasos.
Además de Arduino, también es compatible PIC, NXP y otros microcontroladores. Otras características clave de este simulador incluyen componentes incorporados como un osciloscopio, un generador de ondas y más.
Ventajas
- Interfaz fácil de usar con una amplia gama de piezas analógicas y digitales.
- Admite plataformas de microcontroladores populares como PIC, AVR y Arduino
- Editor de código incorporado para GcBasic, Arduino, PIC ASM y AVR ASM
- Depurador con puntos de interrupción, registros de vigilancia y variables globales.
- Visualización de señales y trazador de señales para análisis de señales en tiempo real.
- Esta herramienta está diseñada para funcionar en Windows, MAC y Linux.
Contras
- No apto para análisis de circuitos avanzados.
- Funciones limitadas y biblioteca de componentes.
- Soporte comunitario limitado y recursos en línea.
- Modelos electrónicos simples y poco precisos.
Precios
Debe leer: Los 10 mejores programas de simulación de circuitos (gratuitos y de pago)
Estos fueron algunos de los mejores simuladores fuera de línea para Arduino y, en el resto del artículo, analizaremos los simuladores en línea.

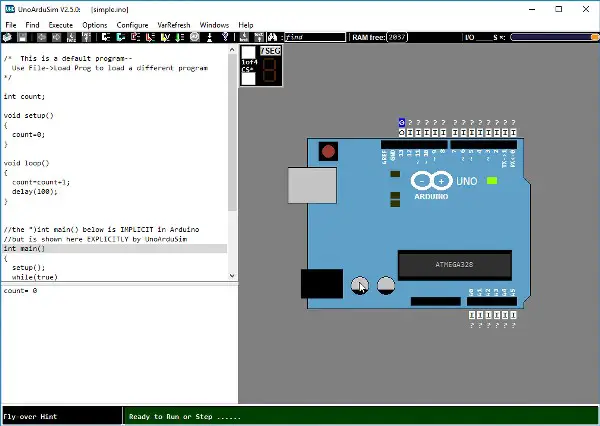

ONUArdusim
ONUArdusim es otro software de simulación de código abierto que se puede descargar gratuitamente. Esta sencilla herramienta está escrita por el profesor Simmons de la Queen’s University de Canadá y es un poco diferente en comparación con otras porque solo está diseñada para simular el código Arduino.
Cuando se trata de soporte de hardware, puede hacer mucho más en comparación con otros simuladores: admite periféricos, motores de engranajes, motores paso a paso y servomotores.
Además, los usuarios también pueden depurar su código y ver cómo se ejecuta, así como ver el voltaje de los pines y las formas de onda. Si recién estás comenzando con Arduino, UNOArdusim es una gran herramienta para experimentar.
Ventajas
- Es gratuito y de código abierto, por lo que puedes contribuir a su desarrollo o modificarlo para adaptarlo a tus necesidades.
- UnoArduSim admite una amplia gama de funciones de Arduino, incluidas interrupciones, temporizadores y varios protocolos de comunicación.
Contras
- Este simulador no puede simular el convertidor analógico a digital (ADC) de Arduino ni el reloj en tiempo real (RTC).
- UnoArduSim es una herramienta poderosa, pero puede resultar difícil aprender a utilizarla.
- Esta es una simulación, por lo que no es tan rápida como una placa Arduino física.
- Se ejecuta sólo en Windows.
Precios
- Herramienta educativa gratuita para que todos la utilicen.

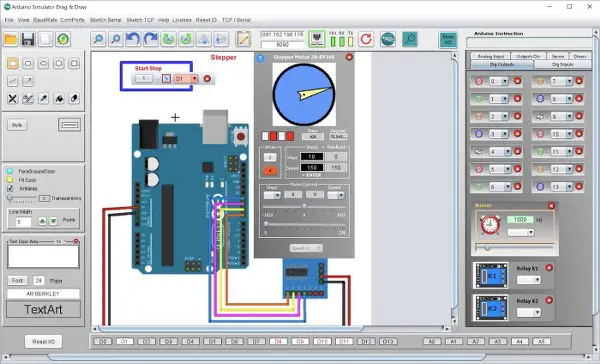

Simulador de E/S de Arduino
El Simulador de E/S de Arduino es muy similar a UNOArdusim porque también está diseñado para simular únicamente la funcionalidad de Arduino. Una cosa adicional acerca de este software es que es compatible con MAC OS. Este software le permite controlar servos, pantallas de siete segmentos, temporizadores LCD y pines de E/S.
El Arduino IO sim puede ser una gran herramienta para un principiante que sólo quiere empezar, pero en términos de características, tiene mucho margen de mejora.
Ventajas
- Fácil de usar.
- Disponible tanto para Windows como para Mac.
Contras
- No apto para usuarios intermedios y avanzados porque el entorno de simulación no es tan potente.
Precios
- Herramienta de software gratuita y de código abierto

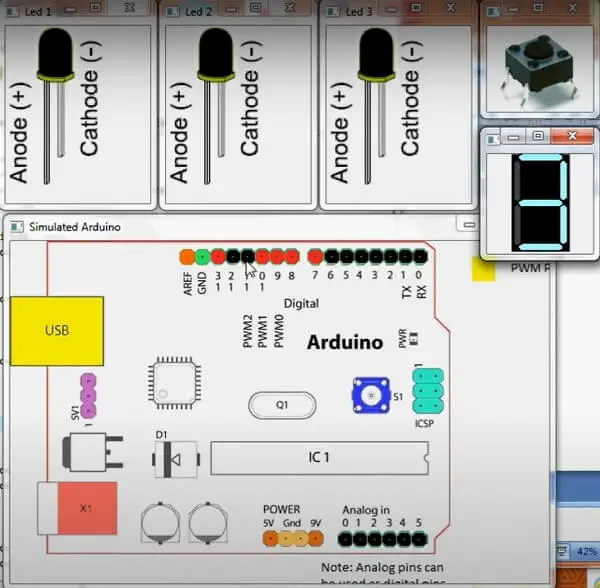

Simulador Arduino de Paul
Simulador Arduino de Paul es otro simulador de Arduino gratuito y de código abierto que te ayuda a probar tus bocetos de Arduino de una manera sencilla. Este simulador fue creado por Richard Paul y está completamente escrito en lenguaje C++. Incluye LED y LCD, una matriz de teclado 4х4, un interruptor DIP giratorio, etc.
El vídeo de instalación en el canal de YouTube de Paul explica cómo instalar el simulador usando Dev-C++ y cómo utilizar el simulador después de eso. Para obtener más instrucciones, puede consultar su GitHub. Para descargar el compilador CPP, puede consultar FuenteForge.
Ventajas
- Esta herramienta tiene soporte para LED, pantallas de 7 segmentos, teclados y pantallas LCD, entre otros.
- Le permite agregar puntos de interrupción en su código para que sea más fácil depurar y probar sus proyectos Arduino.
- Incluye una clase SimUtilities que contiene varias utilidades para enumerar conexiones y establecer valores en la conexión.
- Admite el uso de resistencias pull-up utilizando las funciones pinMode y digitalWrite
- Utiliza bibliotecas Arduino reales como Keypad.cpp
- Disponible para Windows.
Contras
- Requiere la instalación de un entorno de desarrollo independiente (Orwell Dev-C++) para ejecutar el simulador.
- Soporte limitado para ciertas bibliotecas Arduino, que pueden requerir modificación del código.
- Falta de apoyo comunitario.
- Es posible que la clase SimUtilities no sea lo suficientemente completa para proyectos más complejos.
Precios
- Herramienta de software gratuita y de código abierto
Estos fueron algunos de los mejores simuladores fuera de línea y, durante el resto del artículo, analizaremos los simuladores en línea.
Simuladores en línea
Como su nombre lo indica, los simuladores en línea son simuladores que se ejecutan en su navegador web y no requieren instalación. Se puede acceder a ellos desde cualquier lugar con una conexión a Internet y no es necesario descargar ni instalar ningún software en su sistema, pero, por otro lado, no habrá tantas funciones que tengan los simuladores fuera de línea.

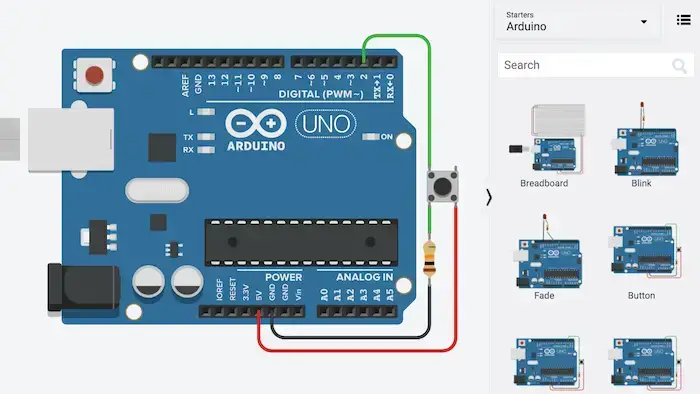

Tinkercad
Tinkercad es una herramienta de modelado 3D gratuita basada en navegador que también te permite simular circuitos electrónicos en su simulador electrónico llamado Tinkercad Circuits. En los circuitos Tinker Cad, puedes colocar componentes para construir circuitos virtuales.
Es compatible programación de bloques lenguaje, por lo que puede simplemente arrastrar y soltar funciones de bloque para escribir su código. Pero si quieres escribir tu propio código C, Tinkercad también tiene una opción para ello.
Ventajas
- Tiene una interfaz de usuario sencilla que hace que el proceso de creación del proyecto sea interesante.
- El software es de uso gratuito, lo que lo hace accesible para todos los aficionados.
- Con esto, también puedes programar con bloques de código.
Contras
- Tiene un número limitado de componentes.
- Es no es adecuado para usuarios que deseen diseñar proyectos más complejos.
Precios

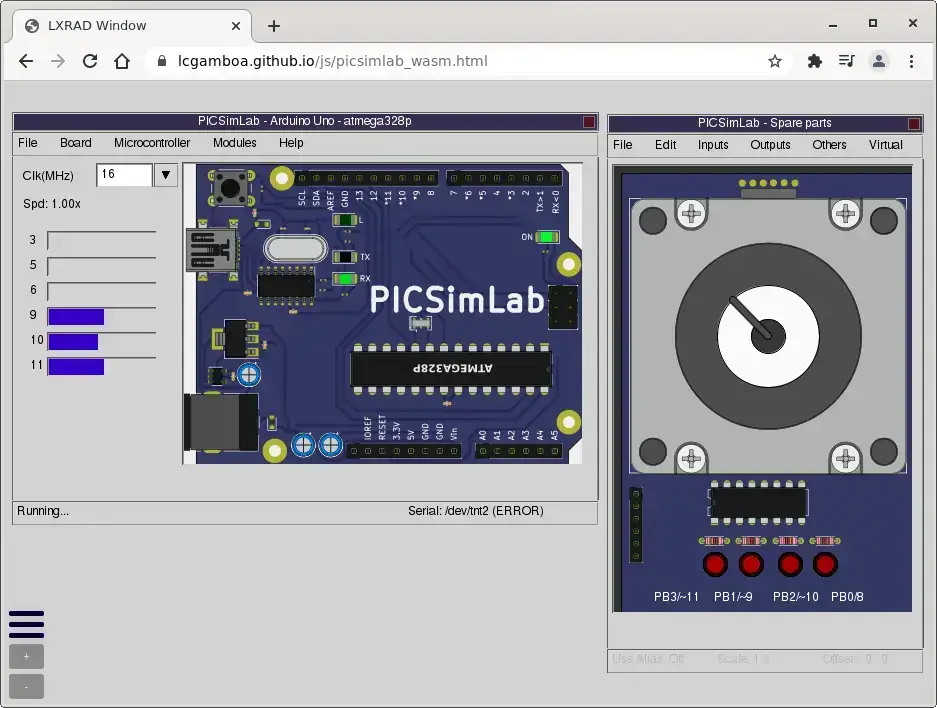

PICSIMLAB
FotosSimLab (Laboratorio de simulador de IC programable) es un simulador que le permite trabajar con varias placas de desarrollo, como Arduino, blue pill (basada en STM), McLab1 (basada en PIC), etc.
Este simulador no es tan sofisticado e interactivo como Tinkercad, pero es una opción ideal para alguien que sólo quiere tener conocimientos prácticos. Tiene muchas funciones, como un osciloscopio, un generador de funciones y un potenciómetro, que le ayudan a depurar su circuito fácilmente.
También puede diseñar esquemas y placas en él, pero solo se recomienda si busca una comprensión básica del proceso de diseño de PCB.
Ventajas
- Interfaz de usuario fácil de usar con una versión en línea y fuera de línea.
- Disponibilidad de sensores como acelerómetro, presión, diferentes LCD, etc.
- Apto para principiantes e intermedios.
- PICSIMLAB ofrece simulación en tiempo real, que le permite ver los resultados de su código en tiempo real.
- Funciona en Windows, MAC y Linux.
Contras
- Es posible que PICSIMLAB no tenga todos los componentes que necesita para probar su proyecto.
- Pequeña comunidad en línea.
- Esta herramienta no tiene la opción de agregar una biblioteca externa.
Precios
Consulte también: 11 simuladores de circuitos en línea gratuitos

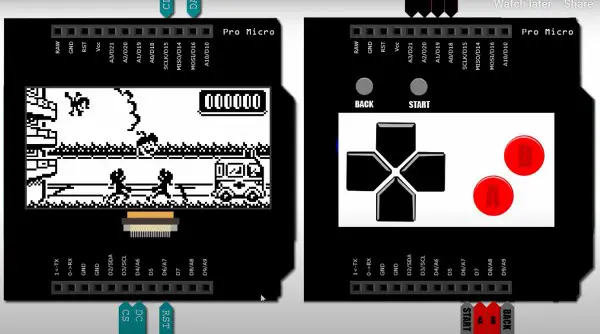

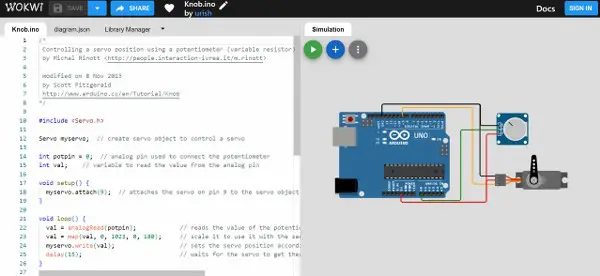

WOKWI
WOKWI es otra simulación basada en web que puedes utilizar para simular proyectos Arduino. Él tiene muchas características únicas que lo distinguen de otros simuladores, como que es compatible con placas Arduino UNO y Mega.
Este es un simulador muy versátil, por lo que también cuenta con soporte para Raspberry Pi Pico. Además, la plataforma permite a los usuarios simular protocolos basados en red como MQTT, HTTP y NTP, entre otros.
Ventajas
- Wokwi es un simulador de microcontrolador en línea gratuito que es fácil de usar con una selección diversa de componentes.
- Admite varias pantallas como TFT, OLED, LCD de 16 × 2, etc.
- Como Wokwi es una herramienta basada en web, se puede acceder a ella desde Windows, Mac y Linux. Podrás acceder a tus proyectos desde cualquier dispositivo con conexión a Internet.
- Esta herramienta ofrece una amplia gama de funciones, incluida una biblioteca de componentes, un simulador y un depurador.
Contras
- Wokwi es un simulador basado en la nube, por lo que a veces puede resultar lento, especialmente si está utilizando un proyecto grande o si hay mucho tráfico en los servidores de Wokwi.
- Wokwi aún está en desarrollo, por lo que hay errores ocasionales que pueden causar problemas.
- Puede resultar difícil de utilizar. La interfaz puede resultar un poco torpe y confusa, especialmente para los principiantes.
Precios

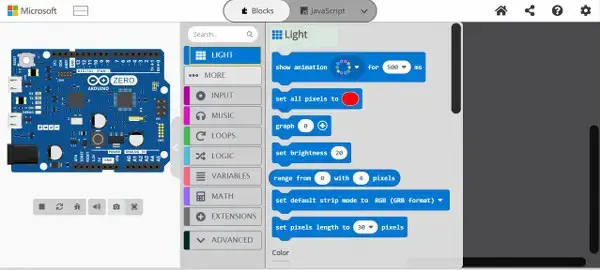

Código de fabricante de Microsoft
código de fabricante es otra herramienta basada en web creada por Microsoft para estimular su circuito y código de hardware. Tiene una interfaz de codificación basada en arrastrar y soltar para crear programas.
Lo que hace que este simulador sea único en comparación con otros simuladores es su compatibilidad con Adafruit, SparkFun, NRF, Sensors, Servos y más.
Puedes programar Arduino usando Javascript y Python. Entonces, si eres un nerd de la programación y amas JS, tendrás una interfaz familiar trabajando con esto.
Ventajas
- Ofrece una interfaz sencilla de arrastrar y soltar que facilita a los principiantes comenzar a codificar.
- Admite una variedad de plataformas de hardware, incluidas las placas Arduino, Sparkfun, Jacdac, Adafruit y Sparkfun.
- Disponible de forma gratuita y puedes usarlo sin registrarte.
Contras
- La plataforma no cuenta con una gran variedad de periféricos para experimentar.
- No es compatible con la programación en C.
Precios
tablero virtual
Virtualbreadboard es el simulador de Arduino más interesante de nuestra lista porque es una aplicación de la tienda de Windows y debes descargarla para trabajar con ella. Esta aplicación tiene una interfaz muy fácil de usar y puedes diseñar fácilmente tu circuito arrastrando y soltando tu diseño.
Esta ingeniosa herramienta admite código HEX. Compile su código desde Arduino IDE, Arduino Create, PlatformIO y Visual Studio, y cárguelo directamente en esta herramienta.
Ventajas
- Cree aplicaciones híbridas utilizando componentes virtuales como interfaz de usuario.
- Los componentes virtuales funcionan con su microcontrolador físico a través del EDGEY interfaz.
- La interfaz EDGEY admite LiquidCrystal, OLED SSD1306, Nonpixel, MAX7219, Epaper, DSO y Servo.
- También tiene capacidades de prueba unitaria para su circuito.
Contras
- Como cualquier software complejo, VirtualBreadboard tiene una curva de aprendizaje. Los usuarios deben dedicar tiempo a familiarizarse con la interfaz.
- Esta herramienta consume muchos recursos y requiere una computadora potente para funcionar sin problemas.
Precios
Conclusión
Los simuladores de Arduino son una gran herramienta para probar su proyecto antes de realizar un circuito real. Según nuestra investigación, WOKWI y Tinkercad son los mejores simuladores de Arduino en línea. Y Proteus y SimulIDE son los dos mejores simuladores fuera de línea.
Los 10 mejores simuladores de Arduino en 2023 (en línea y fuera de línea)
Arduino ha revolucionado la forma en que los entusiastas y profesionales de la electrónica desarrollan proyectos. Con su amplia gama de placas y accesorios, Arduino se ha convertido en un estándar en el mundo de la programación de microcontroladores. Sin embargo, antes de cargar el código en una placa física, es conveniente simularlo en un entorno virtual para evitar posibles errores o mal funcionamiento. A continuación, respondemos a las preguntas más frecuentes sobre los 10 mejores simuladores de Arduino disponibles en 2023, tanto en línea como fuera de línea.
1. ¿Qué es un simulador de Arduino?
Un simulador de Arduino es una herramienta que permite probar y depurar el código de Arduino en un entorno virtual, sin necesidad de una placa física. Con él, los usuarios pueden cargar y ejecutar programas, simular circuitos electrónicos y validar el funcionamiento del proyecto antes de implementarlo en hardware real.
2. ¿Por qué utilizar un simulador de Arduino?
Existen varias razones para utilizar un simulador de Arduino. Algunas de ellas incluyen:
- Facilita la fase de diseño y prototipado.
- Ahorra tiempo al evitar errores y garantizar el correcto funcionamiento.
- Permite realizar pruebas y experimentar sin necesidad de componentes físicos.
- Es una opción económica para usuarios que no pueden adquirir una placa Arduino.
3. ¿Cuáles son los mejores simuladores de Arduino en 2023?
Los siguientes simuladores de Arduino destacan por sus funcionalidades, facilidad de uso y popularidad:
- Tinkercad: Este simulador en línea ofrece una amplia biblioteca de componentes electrónicos y permite simular circuitos y programar el Arduino.
- Autodesk EAGLE: Además de la creación y simulación de esquemas electrónicos, EAGLE permite diseñar y fabricar placas de circuito impreso (PCBs).
- SimSmith: Es una potente herramienta para el diseño y análisis de circuitos de radiofrecuencia. Permite simular el funcionamiento de Arduino en proyectos de comunicación inalámbrica.
- Circuits.io: Ofrece un entorno de simulación sencillo y amigable, con opciones de programación en lenguaje de bloques y código Arduino.
- Virtual Breadboard: Es una herramienta profesional que permite simular circuitos electrónicos y programar Arduino, además de ofrecer opciones para diseñar PCBs.
- CircuitLab: Aunque no es exclusivo para Arduino, CircuitLab es ampliamente utilizado para el diseño y simulación de circuitos electrónicos complejos.
- Arduino Emulation: Este proyecto de código abierto permite emular una placa Arduino en un entorno virtual, lo que facilita el desarrollo y la depuración del código.
- Arduino Create: Es una plataforma en línea ofrecida por Arduino. Además de programar y simular, también permite conectar y controlar placas Arduino reales de forma remota.
- Microstrip PCB: Aunque está más enfocado en el diseño de PCBs, Microstrip PCB también ofrece una función de simulación de código Arduino para validar su funcionamiento.
- Arlo: Este simulador de carga y prueba permite evaluar el rendimiento y la estabilidad de los proyectos Arduino en diferentes condiciones.
4. ¿Es posible programar Arduino en línea sin descargar ningún software?
Sí, varios simuladores de Arduino ofrecen versiones en línea que no requieren descargar ni instalar software adicional. Esto facilita el acceso y la utilización, ya que solo se necesita una conexión a internet y un navegador web compatible.
5. ¿Qué plataforma es la más recomendada para principiantes?
Tinkercad es ampliamente recomendado para principiantes debido a su interfaz intuitiva y biblioteca de componentes electrónicos fácil de usar. Además, ofrece tutoriales interactivos que guían a los usuarios en el proceso de diseño y programación.
6. ¿Qué simulador es el más utilizado por profesionales?
Aunque el uso de simuladores puede variar según las necesidades y preferencias individuales, SimSmith y Virtual Breadboard son dos de los simuladores más utilizados por profesionales de la electrónica y la programación de microcontroladores.
7. ¿Dónde puedo encontrar tutoriales o ejemplos para aprender a utilizar los simuladores de Arduino?
Puede encontrar tutoriales y ejemplos en la página oficial de cada simulador, así como en la amplia comunidad en línea de Arduino. Asimismo, plataformas de educación en línea, como YouTube y Coursera, ofrecen cursos y tutoriales gratuitos para aprender a utilizar los simuladores de Arduino.
8. ¿Puedo utilizar los simuladores de Arduino para proyectos avanzados?
Sí, los simuladores de Arduino son adecuados para proyectos tanto básicos como avanzados. Algunos simuladores ofrecen características avanzadas, como simulación de comunicación inalámbrica, análisis de señales o diseño de PCBs, que son útiles para proyectos más complejos.
9. ¿Existen diferencias en el resultado final entre un proyecto simulado y uno implementado en hardware real?
En general, el resultado final debe ser similar entre un proyecto simulado y uno implementado en hardware real. Sin embargo, pueden surgir algunas diferencias debido a factores como las limitaciones del simulador, las condiciones del entorno y las variaciones en los componentes físicos utilizados.
10. ¿Necesito tener conocimientos previos de programación para utilizar un simulador de Arduino?
Aunque tener conocimientos básicos de programación es útil, muchos simuladores de Arduino ofrecen opciones de programación visual o en lenguaje de bloques, lo que facilita la creación de proyectos sin experiencia previa en programación.
En conclusión, los simuladores de Arduino son herramientas poderosas y versátiles que permiten a los entusiastas y profesionales de la electrónica desarrollar proyectos de manera eficiente y sin riesgos. Ya sea en línea o fuera de línea, los 10 simuladores mencionados ofrecen una amplia gama de opciones para diseñar, simular y validar proyectos Arduino antes de llevarlos al mundo real.
