Pinout del Transistor 2N3055: Equivalente y Especificaciones en Detalle
El 2N3055 es uno de los transistores más emblemáticos en el mundo de la electrónica, amado tanto por aficionados como por profesionales. Su versatilidad y robustez lo han convertido en un componente esencial en amplificadores, fuentes de alimentación y una variedad de aplicaciones de potencia. Pero, ¿qué hay detrás de su diseño y sus características? En este artículo, exploraremos en detalle el pinout del transistor 2N3055, sus equivalentes más comunes y sus especificaciones técnicas, brindándote el conocimiento necesario para integrar este poderoso dispositivo en tus proyectos. ¡Sumérgete en el fascinante mundo de la electrónica y descubre todo lo que este transistor puede ofrecerte!
¿Estás buscando información completa sobre el pinout del transistor 2N3055? ¡No busques más! En este artículo, te proporcionaremos todos los detalles sobre el equivalente y las especificaciones detalladas de este componente electrónico esencial. ¡Sigue leyendo para descubrir todo lo que necesitas saber sobre el 2N3055!
Presentado por primera vez en 1960 por RCA Corporation, El transistor 2N3055 NPN es uno de los transistores más antiguos que todavía se usa en muchos proyectos. El transistor 2N3055 viene en caja TO-3 y tiene una corriente de colector máxima absoluta (continua), voltaje de colector a base y clasificación de disipación de potencia de 15 A, 100 V y 115 W respectivamente. La ganancia de corriente máxima es 120.
Note: The first 2N3055 transistor was made using the homotaxial power transistor method. In 1970, its Epitaxial base version was introduced and had better frequency properties than the former one.
¿Qué es un transistor 2N3055?
2N3055 es un transistor NPN comúnmente utilizado en aplicaciones generales como amplificadores de potencia de audio y como transistor de paso en serie en fuentes de alimentación lineales. Es uno de los primeros transistores de potencia de silicio de múltiples amplificadores diseñado por el grupo de ingeniería de Herb Meisel en colaboración con RCA. MJ2955 es su par PNP complementario con las mismas calificaciones y características.
Configuración de pines del transistor 2N3055
El diagrama de distribución de pines de 2N3055 es difícil de entender ya que no hay una distinción o alineación visible entre los terminales. Pero puede identificar fácilmente el terminal base mirando la distancia entre el terminal y el orificio de montaje.

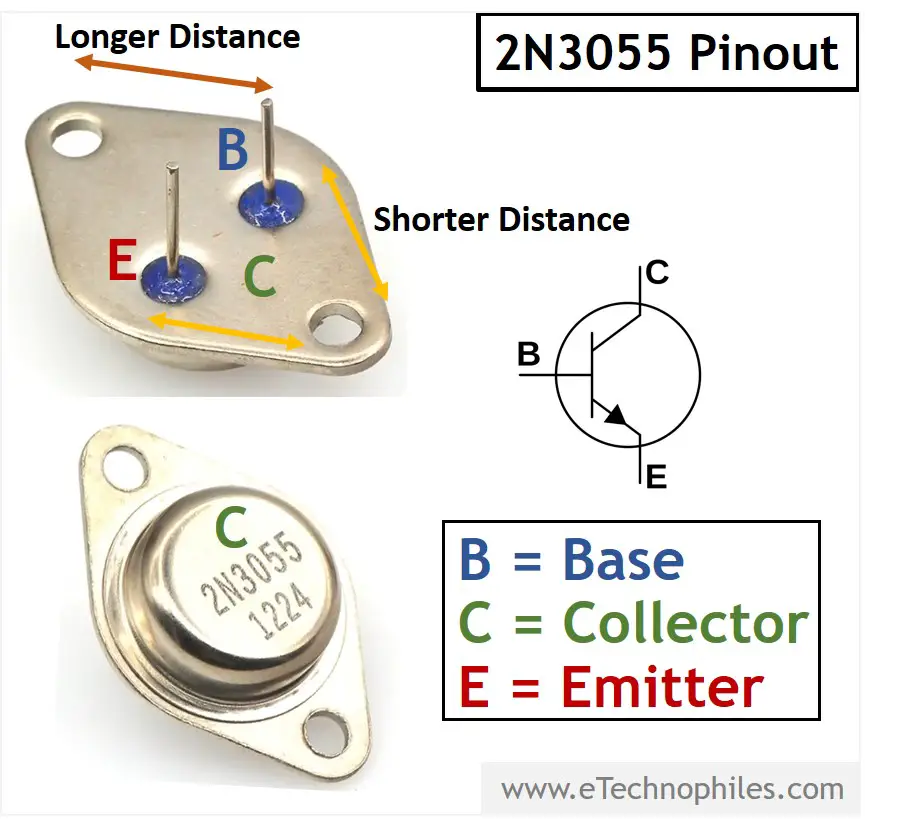

Para identificar el pinout del transistor 2N3055, colóquelo en una posición invertida (los cables apuntan hacia afuera). Luego gírelo a una de las posiciones que se muestran a continuación:
Pinout>
a) El la distancia de la sección inferior es menor que la superior- El terminal de la derecha es la Base.
Pinout>
b) El la distancia de la sección superior es menor que la inferior- El terminal de la izquierda es la Base.
El cuerpo del transistor actúa como terminal colector.
2N3055 Tabla de especificaciones
A continuación se muestra la tabla de especificaciones del transistor 2N3055 que enumera sus características.
Parámetro
Valor
Voltaje de la base del colector (VCBO)
100 V
Voltaje colector-emisor (VCEO)
60 V
Voltaje emisor-base (VEBO)
7 voltios
Corriente continua del colector (IC)
15A
Corriente base continua (IB)
7A
Ganancia de corriente CC (hFE)
120 (máx.)
Disipación de energía del colector (PC)
115W
Temperatura de almacenamiento (TSTG)
-65 °C ~ 200 °C
Especificaciones del transistor 2N3055
2N3055 Versión base epitaxial VS Versión homotaxial
Para empezar, la frecuencia de transición fT del transistor 2N3055 original es bajo(). La versión Epitaxial tiene una frecuencia de transición de 2,5 MHz.
Note: fT or Transition frequency is a measure of the input frequency stability of the transistor. Transistors can be used as amplifiers and oscillators only if applied at frequencies well below Transition frequency.
La versión epitaxial también tiene una frecuencia de corte más alta. Las otras clasificaciones, como la corriente máxima y el voltaje, son las mismas. El costo de fabricación es bastante bajo para el caso TO-3.
Transistores equivalentes 2N3055
Los transistores equivalentes a 2N3055 son 2N6673, 2N6675, 2N5039, 2N5671, 2N5881, 2N3055A, 2N3055G, 2N3055HV y 2N3055AG.
Los últimos 4 transistores son versiones diferentes de 2N3055. 2N3055G es la versión sin plomo y 2N3055HV tiene clasificaciones de voltaje más altas.
Transistor complementario 2N3055.
El transistor complementario de 2N3055 es el Transistor MJ2955 PNP.
¿Dónde usar el transistor 2N3055?
Este transistor es ideal para aplicaciones de circuitos de media corriente y alta potencia. 2N3055 se utiliza en fuentes de alimentación lineales como transistor de paso en serie. Debido a su baja frecuencia de transición, no es práctico usarlo en aplicaciones de modo de conmutación. Así que utilícelo solo en operaciones de baja frecuencia.
Aplicaciones
- Como transistor de conmutación en aplicaciones de potencia media.
- Utilizado en algunos modelos de televisores antiguos.
- Amplificadores de potencia de audio. Por lo general, configurado en una configuración push-pull que entrega hasta 40 vatios en un altavoz de 8 a (carga).
- A veces se utiliza en circuitos reguladores.
- Transistor de paso en serie en fuentes de alimentación lineales.
- Amplificadores de señal
Hoja de datos de 2N3055
El transistor 2N3055 viene en una caja de metal TO-3 con dos orificios. Estos orificios facilitan la conexión del transistor a un disipador de calor. El estuche TO-3 está hecho del propio metal y, por lo tanto, ayuda a reducir el calor.
Para descargar la hoja de datos de 2N2055, haga clic aquí.
Embalaje de 2N3055
1. Paquete estándar TO-3
2. El TIP3055 y el TIP2955 están disponibles como versiones TO-3 P (caja de plástico) del transistor 2N3055. Debido a la carcasa de plástico, tienen índices de disipación de potencia bajos.
3. El estuche de plástico TIP33.

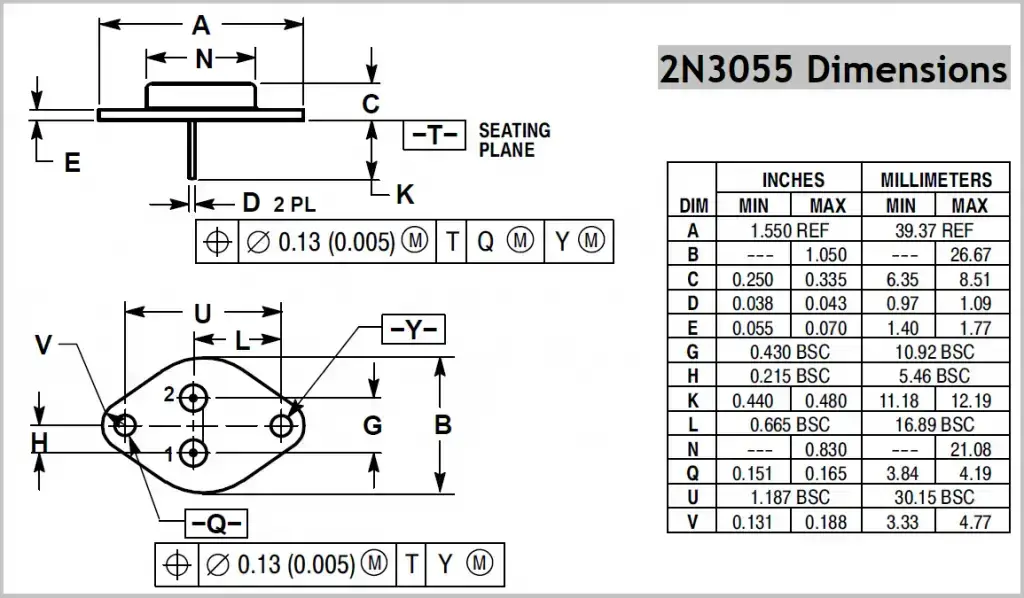

Modelo 2D/Dimensiones de 2N3055
Dimensiones>
Pinout del transistor 2N3055, equivalente y especificaciones en detalle
Pinout del transistor 2N3055
El transistor 2N3055 es un transistor de potencia utilizado en diversas aplicaciones electrónicas. A continuación,
responderemos a algunas de las preguntas más frecuentes sobre el pinout del transistor 2N3055.
¿Cuántos pines tiene el transistor 2N3055?
El transistor 2N3055 tiene 3 pines en total.
¿Cuáles son las funciones de cada pin del transistor 2N3055?
Los pines del transistor 2N3055 tienen las siguientes funciones:
corriente.
Puede consultar más detalles sobre el pinout en la página de Wikipedia relacionada.
Equivalente del transistor 2N3055
A continuación, responderemos a algunas preguntas sobre el equivalente del transistor 2N3055.
¿Cuál es el equivalente del transistor 2N3055?
El equivalente más común para el transistor 2N3055 es el MJ2955, que tiene características de rendimiento similares.
¿Puedo sustituir el transistor 2N3055 por otro equivalente?
Sí, en muchos casos se puede sustituir el transistor 2N3055 por su equivalente, el MJ2955.
Especificaciones en detalle
A continuación, se proporcionan más detalles sobre las especificaciones del transistor 2N3055.
¿Cuál es la máxima corriente que puede manejar el transistor 2N3055?
El transistor 2N3055 puede manejar hasta 15 amperios de corriente.
¿Cuál es la máxima tensión que puede soportar el transistor 2N3055?
El transistor 2N3055 puede soportar una tensión máxima de 60 voltios.
¿Cuál es la potencia máxima que puede disipar el transistor 2N3055?
El transistor 2N3055 puede disipar hasta 115 vatios de potencia.
Para obtener más detalles técnicos, puede consultar la página de Wikipedia relacionada.
Pinout del Transistor 2N3055, Equivalente y Especificaciones en Detalle
El 2N3055 es uno de los transistores más emblemáticos en el mundo de la electrónica, amado tanto por aficionados como por profesionales. Su versatilidad y robustez lo han convertido en un componente esencial en amplificadores, fuentes de alimentación y una variedad de aplicaciones de potencia. En este artículo, exploraremos en detalle el pinout del transistor 2N3055, sus equivalentes más comunes y sus especificaciones técnicas, brindándote el conocimiento necesario para integrar este poderoso dispositivo en tus proyectos.
¿Qué es un transistor 2N3055?
El 2N3055 es un transistor NPN comúnmente utilizado en aplicaciones generales como amplificadores de potencia de audio y como transistor de paso en serie en fuentes de alimentación lineales. Presentado por primera vez en 1960 por RCA Corporation, puede manejar hasta 15 A y 115 W, siendo uno de los transistores más antiguos que se siguen utilizando en la actualidad.
Configuración de Pines del Transistor 2N3055
El pinout del transistor 2N3055 puede ser un poco confuso, pero aquí te mostramos cómo identificarlo. Coloca el transistor de forma que los cables apunten hacia afuera.
- Si la distancia de la sección inferior es menor que la superior, el terminal de la derecha es la Base.
- Si la distancia de la sección superior es menor que la inferior, el terminal de la izquierda es la Base.
El cuerpo del transistor actúa como terminal colector. Esto es fundamental para su correcta conexión en circuitos electrónicos.
Tabla de Especificaciones del Transistor 2N3055
| Parámetro | Valor |
|---|---|
| Voltaje de la base del colector (VCBO) | 100 V |
| Voltaje colector-emisor (VCEO) | 60 V |
| Voltaje emisor-base (VEBO) | 7 V |
| Corriente continua del colector (IC) | 15 A |
| Ganancia de corriente CC (hFE) | 120 (máx.) |
| Disipación de energía del colector (PC) | 115 W |
| Temperatura de almacenamiento (TSTG) | -65 °C ~ 200 °C |
Transistores Equivalentes al 2N3055
Existen varios transistores que son equivalentes al 2N3055, entre ellos:
- 2N6673
- 2N6675
- 2N5039
- 2N5671
- 2N5881
- 2N3055A
- 2N3055G
- 2N3055HV
- 2N3055AG
De estos, el MJ2955 es el transistor PNP complementario del 2N3055.
Aplicaciones del Transistor 2N3055
Este transistor es ideal para aplicaciones de circuitos de media corriente y alta potencia, incluyendo:
- Amplificadores de potencia de audio en configuraciones push-pull.
- Transistor de paso en serie en fuentes de alimentación lineales.
- Circuitos reguladores.
Preguntas Frecuentes (FAQs)
¿Cuál es el uso principal del transistor 2N3055?
El transistor 2N3055 se utiliza principalmente en amplificadores de potencia de audio y fuentes de alimentación como un transistor de paso en serie debido a su capacidad de soportar altas corrientes y voltajes.
¿El 2N3055 es adecuado para aplicaciones de alta frecuencia?
No, el 2N3055 tiene una baja frecuencia de transición, lo que lo hace inadecuado para aplicaciones de conmutación y alta frecuencia. Es mejor utilizarlo en aplicaciones de baja frecuencia.
¿Dónde puedo encontrar la hoja de datos del 2N3055?
Puedes encontrar la hoja de datos del transistor 2N3055 y su información técnica en sitios como STMicroelectronics[[1]]y Carrod[[2]].
Conclusión
El transistor 2N3055 sigue siendo una opción popular en el diseño de circuitos electrónicos gracias a sus especificaciones robustas y múltiples aplicaciones. Es crucial conocer su pinout y equivalentes para utilizarlo efectivamente en proyectos electrónicos.
