Pinout LM7805, especificaciones, circuito: ¿cómo se usa?
En el fascinante mundo de la electrónica, el LM7805 se ha ganado un lugar destacado como uno de los reguladores de voltaje más populares y utilizados entre aficionados y profesionales. Este pequeño componente tiene el poder de transformar un voltaje de entrada inestable en una salida constante de 5 voltios, esencial para alimentar numerosos dispositivos electrónicos. Pero, ¿sabías que sacar el máximo provecho de este regulador requiere conocer su pinout y especificaciones? En este artículo, te guiaremos a través de su configuración, te presentaremos su circuito típico y te enseñaremos cómo usarlo de manera efectiva en tus proyectos. ¡Prepárate para profundizar en el mundo del LM7805 y descubrir todo lo que puede hacer por ti!
¿Te gustaría aprender cómo utilizar el pinout LM7805? ¡No busques más! En este artículo te ofrecemos las especificaciones y el circuito de este componente tan importante en electrónica. Descubre todo lo que necesitas saber para comenzar a usarlo y disfrutar de sus beneficios. ¡No te lo pierdas!
LM7805 es un CI regulador de voltaje que mantiene un voltaje de salida constante de 5 V. Este regulador de voltaje es miembro de la serie 78xx de reguladores de voltaje lineal constante.
LM7805 es un circuito integrado regulador de voltaje de bajo costo popular que se usa para mantener las fluctuaciones de voltaje con una amplia gama de aplicaciones.
¿Por qué necesitamos un regulador de voltaje?
Cuando ocurre una fluctuación de voltaje en un circuito, en ese momento no se puede obtener una salida constante de la fuente de voltaje de entrada. Para eliminar esto, se requiere un sistema para mantener un suministro de voltaje fijo automáticamente. Tales sistemas son conocidos como Reguladores de Voltaje.
Estos reguladores de voltaje se usan comúnmente para estabilizar los voltajes de CC en las fuentes de alimentación de la computadora. Además, en alternadores de automóviles y generación de centrales eléctricas, se utilizan para controlar la salida.
¿Qué es el regulador de voltaje LM7805?
LM7805 es un regulador de voltaje IC de tres pines donde:
- El pin de entrada se utiliza para recibir el voltaje de CC fluctuante.
- El pin de tierra se usa para establecer tierra o común.
- El pin de salida proporciona una salida de CC constante de 5 voltios.
El regulador de voltaje LM7805 es fabricado actualmente por Infineon, Diodes incorporados, STMicroelectronics, ON Semiconductor, Texas Instruments, etc.
Características del regulador de voltaje LM7805
Estas son las siguientes características del regulador de voltaje LM7805:
- Apagado térmico
- Limitación de corriente interna
- Puede entregar una corriente de hasta 1,5 A con un disipador de calor.
- Puede operar eficientemente con un mínimo de componentes externos.
LM7805 está disponible en varios paquetes IC como TO-220, SOT-223, TO-3 y TO-92. TO-220 es un paquete de uso común fuera de estos paquetes IC.
Debido a las siguientes características, se usa comúnmente en circuitos electrónicos como fuente de alimentación regulada.
¿Qué es LM en LM7805?
El fabricante proporciona un prefijo para identificar la versión. El prefijo LM significa monolítico lineal. La serie LM fue fabricada por primera vez por National Semiconductor y la primera vez que se dio el prefijo LM para los circuitos integrados lineales.
¿Qué significa 7805?
7805 en LM7805 significa dos significados:
- “78” significa que es un regulador de voltaje positivo. Produce un voltaje que tiene una magnitud positiva con respecto a la tierra.
- “05” representa su valor de voltaje de salida.
Por lo tanto, LM7805 IC proporciona una fuente de alimentación regulada de +5 voltios.

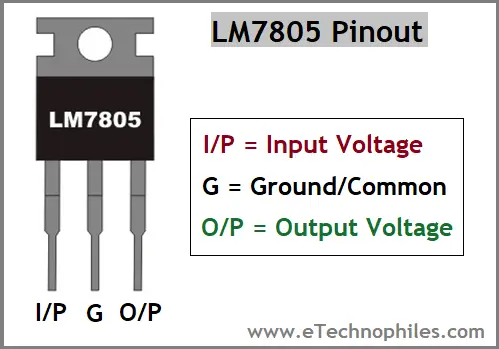

Asignación de pines LM7805
Asignación>
La siguiente tabla da la descripción de los pines:
Nombre del pin
Alfiler
Descripción
I/P
Aporte
El voltaje de entrada fluctuante se aplica en este pin.
GRAMO
Suelo
Esta es la Tierra o punto común del circuito.
O/P
Producción
Clavija de salida regulada de 5V.

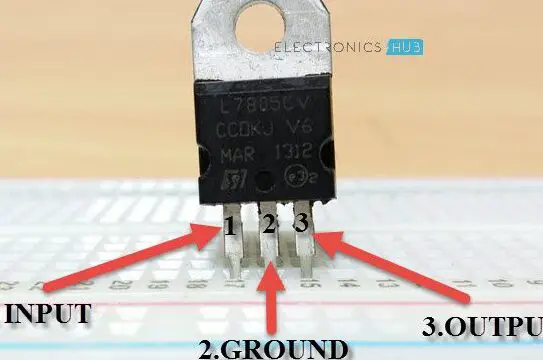

Asignación de pines del IC LM7805
Analicemos cada pin con un poco más de detalle:
Alfiler 1:
- Es un Aporte alfiler.
- Se aplica un voltaje no regulado a este pin de entrada para su regulación.
- El rango de voltaje debe aplicarse entre 7V-35V.
- Su máxima eficiencia se logra con una entrada de 7.2V.
Alfiler 2:
- Es un pin de tierra.
- Se utiliza para establecer la tierra que es común tanto a la entrada como a la salida.
Alfiler 3:
- Es un Producción alfiler.
- La salida regulada se toma de este pin de salida.
- El voltaje de salida es +5V.
Especificaciones del LM7805
Las especificaciones del regulador de voltaje LM7805 se enumeran en la siguiente tabla:
Parámetros
Valor
Voltaje máximo de entrada
25V
Voltaje mínimo de entrada
7V
Voltaje de salida (regulado)
5V
Corriente de salida
1.5A
Temperatura de unión (en grados Celsius)
0-125
Corriente de funcionamiento
5mA
Paquete
KTE y TO-220
Proteccion
Cortocircuito y sobrecarga térmica
Especificaciones del LM7805

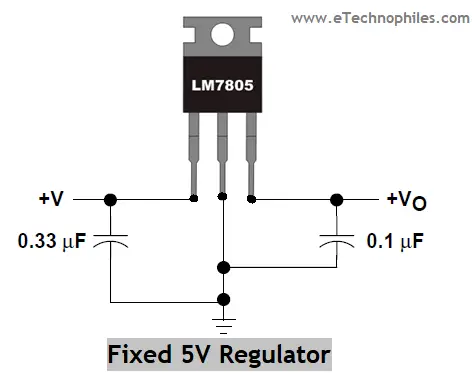

¿Cómo usar LM7805 como regulador de voltaje?
Diagrama>
>
Para>

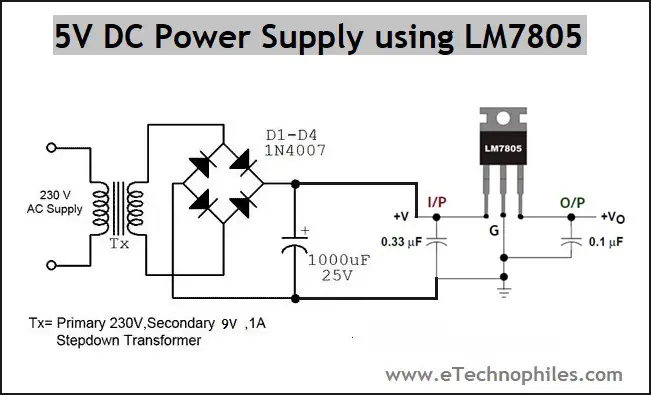

Fuente de alimentación de 5V usando LM7805 (220v – 5v)
Fuente>
Este circuito convierte un voltaje de 220 V CA en una salida estable de 5 V CC. Veamos cómo funciona el circuito.
Laboral
Para entender el funcionamiento, podemos dividir este circuito en dos partes. En la primera parte, la alimentación de CA se convierte en alimentación de CC, mientras que en la segunda parte, esta alimentación de CC se cambia a 5 V CC regulados.
Primera parte: Conversión de CA a CC
El circuito consta de un transformador reductor cuyo devanado primario está conectado al suministro de CA. Convierte la tensión de alimentación de CA de 230 V a 9 V. El devanado secundario del transformador está conectado a un puente rectificador.
El puente rectificador convierte el voltaje de CA en voltaje de CC con la ayuda de un capacitor de 1000 μF. Así, se obtiene en la salida un 9V DC no regulado.
Debe observarse que entre el transformador y el puente rectificador esté presente un fusible de 1A. Este fusible limita la corriente a 1A. Si de alguna manera la corriente excede este valor, el fusible se quema, protegiendo así la carga externa y otros circuitos integrados.
Segunda parte: Obtención de la salida regulada
Ahora, la potencia de CC obtenida arriba funciona como una entrada para el IC del regulador de voltaje 7805. Tras este regulador, se obtienen como salida en sus terminales de salida 5V DC regulados.
Nota: Al usar este circuito, tenga en cuenta que Para crear un flujo de energía adecuado desde la entrada hasta la salida del LM7805, el valor del voltaje de entrada debe ser mayor que el valor del voltaje de salida. Por ejemplo, cuando se aplican 7.5V-1A en la entrada, la salida obtenida será de 5V-1A.
Disipación de calor en LM7805
En el regulador de voltaje IC 7805, la energía de escape se libera en forma de calor, que es igual a la diferencia en el voltaje de entrada y salida. Entonces, puede haber dos casos:
Caso 1: Si la diferencia de voltaje entre el voltaje de entrada y salida es menor, la generación de calor será menor.
Caso 2: Si la diferencia de voltaje entre el voltaje de entrada y salida es mayor, la generación de calor también será mayor.
Este exceso de calor puede dañar el IC. Por lo tanto, siempre se debe usar un disipador de calor con el IC para absorber el calor.
Equivalentes de LM7805
Los siguientes reguladores de voltaje se pueden usar para reemplazar LM7805:
- LM317
- L78M05 (0,5 A)
- LM117V33
Tipos de paquetes LM7805
LM7805 está disponible en el mercado en los siguientes paquetes:
TO-220 es un paquete de uso común fuera de estos paquetes IC.
Aplicaciones:
Las aplicaciones LM7805 son las siguientes:
- Regulador de corriente
- Regulador de salida fija
- Circuito de protección de polarización inversa
- Regulador positivo
- Suministro dual regulado
- Circuitos de protección contra polaridad inversa de salida
- Regulador de salida ajustable
Hoja de datos LM7805
Para descargar la hoja de datos de LM7805, haga clic aquí.
Preguntas frecuentes sobre el Pinout LM7805: especificaciones y circuito – ¿cómo se usa?
Preguntas frecuentes sobre el Pinout LM7805: especificaciones y circuito – ¿cómo se usa?
¿Qué es el Pinout LM7805?
El LM7805 es un regulador de voltaje lineal utilizado comúnmente en circuitos electrónicos para convertir una entrada de voltaje mayor en una salida de voltaje constante de 5 voltios.
¿Cuáles son las especificaciones del LM7805?
– Rango de voltaje de entrada: 7V a 35V.
– Voltaje de salida: 5V.
– Corriente máxima de salida: 1A.
– Máxima disipación de potencia: 15W.
– Temperatura de operación: 0°C a 125°C.
¿Cuál es el pinout del LM7805?
El LM7805 tiene tres pines:
1. Pin de entrada (Vin): Se conecta al voltaje de entrada que se desea regular.
2. Pin de salida (Vout): Proporciona un voltaje de salida constante de 5V.
3. Pin de tierra (GND): Conectado a la referencia de tierra o negativa del circuito.
¿Cómo se utiliza el LM7805 en un circuito?

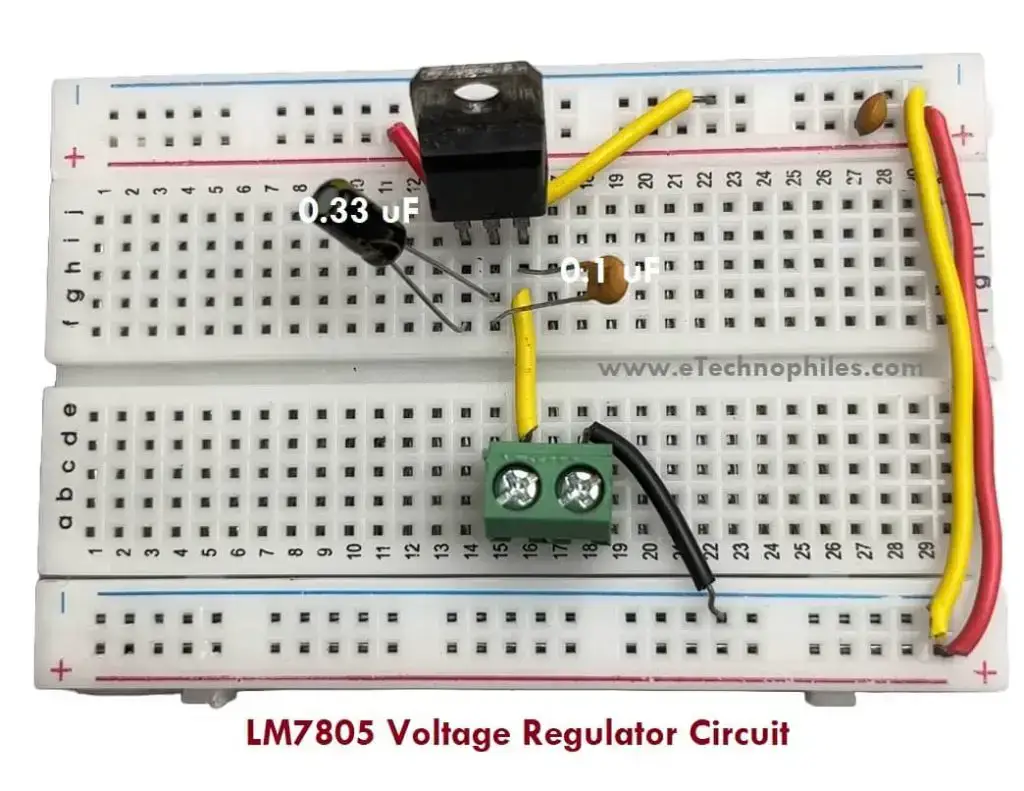

A continuación, se muestra un ejemplo básico de cómo usar el LM7805 en un circuito:
Referencias externas relevantes:
Para obtener más información sobre el LM7805 y sus aplicaciones, puedes consultar las siguientes fuentes:
- Artículo sobre Regulador de voltaje en Wikipedia
- Página sobre LM7805 en Wikipedia
Pinout LM7805, Especificaciones, Circuito: ¿Cómo se usa?
En el fascinante mundo de la electrónica, el LM7805 se ha ganado un lugar destacado como uno de los reguladores de voltaje más populares. Este componente transforma un voltaje de entrada inestable en una salida constante de 5 voltios, esencial para alimentar diversos dispositivos electrónicos. En este artículo, exploraremos su configuración, especificaciones, y el circuito típico para maximizar su utilidad en tus proyectos.
¿Qué es el LM7805?
El LM7805 es un regulador de voltaje IC de tres pines que sirve para estabilizar un voltaje de entrada variable, proporcionando una salida fija y confiable de 5 V. Es parte de la serie 78xx de reguladores de voltaje lineales, lo que lo hace muy eficiente y fácil de usar en múltiples aplicaciones.
Asignación de pines del LM7805
La asignación de pines del LM7805 es crítica para su correcto funcionamiento. Aquí se presenta una tabla con cada pin y su función:
| Nombre del Pin | Descripción |
|---|---|
| I/P | Voltaje de entrada fluctuante se aplica en este pin. |
| GND | Conexión a tierra (común) del circuito. |
| O/P | Salida regulada de 5 V. |
Especificaciones del LM7805
Las siguientes características son fundamentales para entender las capacidades del LM7805:
- Voltaje mínimo de entrada: 7 V
- Voltaje máximo de entrada: 35 V
- Voltaje de salida regulado: 5 V
- Corriente de salida: hasta 1,5 A
- Temperatura de operación: 0 a 125 °C
¿Cómo usar el LM7805 como regulador de voltaje?
Para utilizar el LM7805, es importante un circuito adecuado. A continuación, se presenta un esquema simplificado:
Diagrama de Circuito Típico
Este circuito convierte una entrada de 220 V AC en una salida estable de 5 V DC. Primero, se transforma el voltaje AC a DC usando un transformador y un rectificador, seguido del LM7805 para obtener una salida regulada.
Disipación de Calor
El LM7805 libera calor, especialmente cuando hay una gran diferencia entre el voltaje de entrada y el de salida. Por lo tanto, se recomienda utilizar un disipador de calor para evitar daños al Circuito Integrado.
Aplicaciones del LM7805
El LM7805 tiene una variedad de aplicaciones, tales como:
- Regulador de corriente
- Fuente de alimentación fija
- Circuitos de protección de polaridad inversa
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia entre el LM7805 y otros reguladores de voltaje?
El LM7805 es un regulador lineal que ofrece una salida de 5V, mientras que otros reguladores como el LM317 permiten ajustar la salida, y más versiones de la serie 78xx ofrecen diferentes voltajes de salida.
¿Es necesario un disipador de calor al usar el LM7805?
Sí, es recomendable usar un disipador de calor, especialmente si la diferencia de voltaje entre entrada y salida es considerable, ya que esto ayuda a evitar daños por sobrecalentamiento.
¿Qué voltaje de entrada se debe usar con el LM7805?
El voltaje de entrada debe estar entre 7 V y 35 V para garantizar un funcionamiento seguro y estable del regulador.
Conclusión
El LM7805 es un componente esencial en diversas aplicaciones electrónicas, ofreciendo una solución eficaz para la estabilización de voltajes. Conociendo su pinout y especificaciones, así como entendiendo su diseño de circuito, puedes aprovechar al máximo sus capacidades en tus proyectos.
