¿Sabes cuál es la diferencia entre un diodo Zener y un diodo rectificador normal? En este artículo te explicaremos de manera clara y concisa las características y usos particulares de cada uno de estos componentes electrónicos. Descubre cómo funcionan y por qué son imprescindibles en distintas aplicaciones. ¡No te lo pierdas!
Todos los diodos son dispositivos pasivos que permiten el flujo de corriente en una sola dirección mientras bloquean completamente el flujo de corriente en la dirección opuesta. Pero dado que hay tantos tipos de diodos, ¿cómo diferenciarlos y, lo que es más importante, cuál usar según sus requisitos en nuestro circuito? Entonces, al final de esta publicación, estará familiarizado con el “Diferencia entre un diodo Zener y un diodo Rectificador normal”
Antes de saltar a los conceptos básicos de un rectificador o diodo Schottky, veamos algunas de las características básicas de los diodos.
Características básicas de un diodo:-
** Fuente de imagen: Electrónicatutorial
| Propiedad del diodo | Definición |
| VF | Indica el Caída de tensión directa cuando la corriente fluye de la terminal P a la N del diodo. |
| IF | Es el corriente máxima de avance un diodo puede manejar |
| VR | Es el tensión de ruptura inversa cuando la corriente fluye de la terminal N a la P. |
| IR | La cantidad de corriente que fluye cuando un diodo tiene polarización inversa. |
| tRR | Cuando un diodo se apaga repentinamente, la corriente de avance que fluye a través del diodo tarda una pequeña cantidad de tiempo en extinguirse y este tiempo se llama Tiempo de recuperación inversa. |
Diodo rectificador:
- Un diodo rectificador es el diodo de unión pn más simple, utilizado principalmente para fines de rectificación en un rectificador de medio puente y puente completo. Y eso es porqueuso de su alto cortocircuitotípicamente de la orden de 200 a 1000 voltios lo cual es obvio.
- La caída de tensión directa (Vf) de un diodo rectificador está entre 0,7 y 0,9 voltios.
- Como ejemplo, supongamos que desea diseñar un puente rectificador para su proyecto de convertidor de CA a CC. Para este puente rectificador, el diodo de la serie de rectificadores 1N4 es una elección óptima.
Diodo Zener:

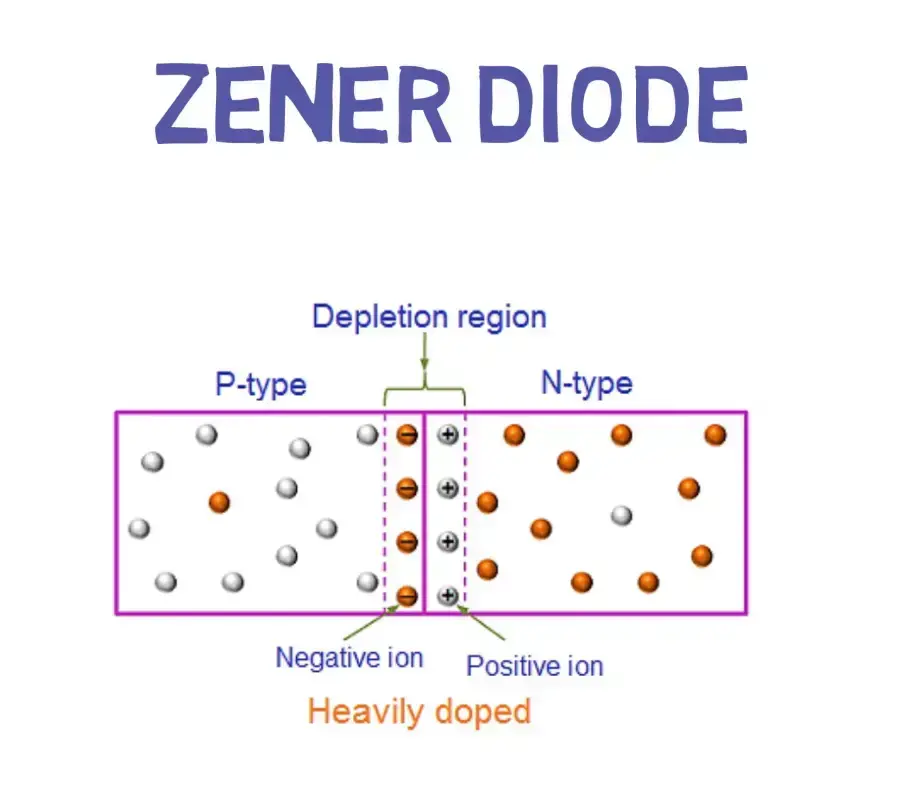

- Un diodo Zener está formado por una unión PN pero muy dopado en comparación con un diodo normal. Como resultado, puede sufrir averías sin dañarse.
- Y debido únicamente a esta propiedad, Zener se utiliza como regulador de voltaje en circuitos electrónicos.
- De hecho, los diodos Zener nunca se utilizan con fines de rectificación.
- En el circuito que se muestra a continuación, se usa un diodo Zener para evitar que la puerta MOSFET se destruya al cortar el voltaje.
- El voltaje de ruptura de este Zener es de 5.1 voltios. Ahora bien, si accidentalmente el voltaje en la puerta del MOSFET supera los 5v, se produce una ruptura del diodo y toda la corriente fluye a través del diodo hacia tierra. Evitando así que el MOSFET se destruya.

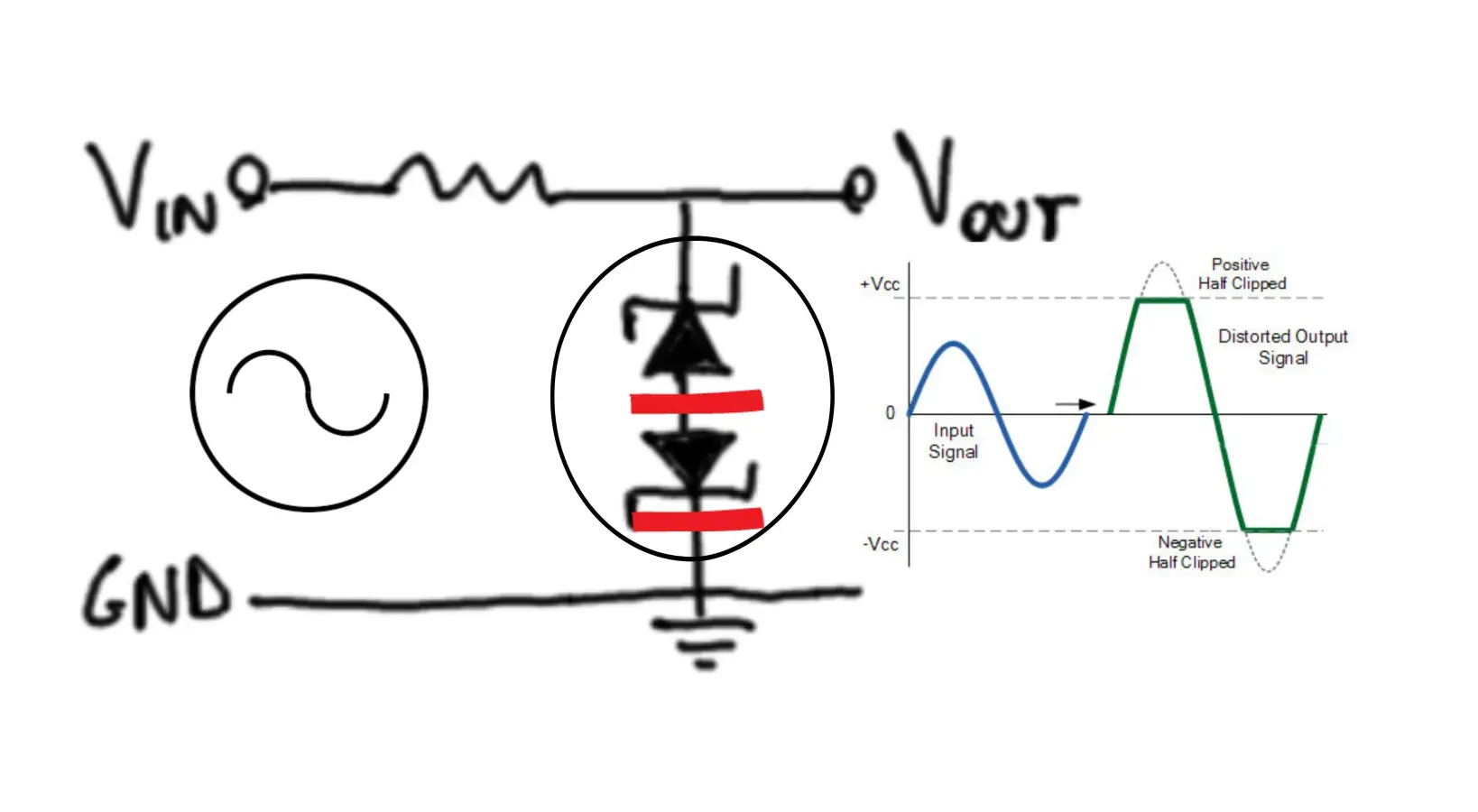

- Aquí hay otro circuito en el que dos diodos Zener están conectados frente a la terminal p del otro. Si se da una señal de CA en la entrada, un diodo recorta el voltaje en la mitad positiva mientras que el otro en la mitad negativa y así obtenemos voltaje por debajo del límite especificado tanto en el medio ciclo del voltaje de CA de entrada.
Aplicación de un diodo Zener:
- Como ejemplo, utilicé un Zener de 5V en el proyecto «Voltímetro digital usando Arduino». Está conectado a través del capacitor (pin analógico) para evitar que el Arduino en caso de que el voltaje en su pin analógico supere el límite de 5 voltios.
Y terminando con la aplicación anterior, ahora conoce todas las diferencias básicas entre el diodo Zener y el diodo rectificador.
Diferencia entre el diodo Zener y el diodo rectificador normal
Los diodos Zener y los diodos rectificadores normales son componentes comunes utilizados en circuitos electrónicos. Sin embargo, existen diferencias significativas entre ellos en términos de funcionamiento y aplicaciones. A continuación, se responden algunas de las preguntas más frecuentes relacionadas con estas dos variantes de diodos:
1. ¿Qué es un diodo Zener?
Un diodo Zener es un tipo especial de diodo que se utiliza principalmente en aplicaciones de regulación de voltaje. A diferencia de un diodo rectificador normal, el diodo Zener está diseñado para operar en la región de ruptura inversa, lo que le permite mantener un voltaje constante a través de sí mismo, incluso cuando se aplica un voltaje inverso superior a su valor nominal. Esto se conoce como el «efecto Zener».
2. ¿Cómo funciona un diodo rectificador normal?
Un diodo rectificador normal permite el flujo de corriente en una dirección, desde el ánodo hasta el cátodo, permitiendo así la rectificación de una señal de corriente alterna en una señal de corriente continua. En la región directa, un diodo rectificador normal tiene una caída de voltaje constante de alrededor de 0.7 voltios.
3. ¿Cuáles son las aplicaciones típicas de un diodo Zener?
Los diodos Zener se utilizan principalmente para la regulación de voltaje en circuitos electrónicos. Sus aplicaciones comunes incluyen:
- Reguladores de voltaje
- Estabilizadores de tensión
- Circuitos de protección contra sobretensiones
Estos diodos son especialmente útiles cuando se necesita mantener un voltaje constante en un circuito, independientemente de las fluctuaciones en el voltaje de entrada.
4. ¿Para qué se utiliza un diodo rectificador normal?
Los diodos rectificadores normales se utilizan principalmente en aplicaciones donde se necesita convertir una señal de corriente alterna en una señal de corriente continua. Algunas de las aplicaciones típicas incluyen:
- Fuentes de alimentación rectificadoras
- Electrónica de potencia
- Circuitos de conmutación
Los diodos rectificadores normales permiten el flujo de corriente en una dirección y bloquean el flujo en la otra dirección, permitiendo así la conversión de una señal de CA a una señal de CC.
