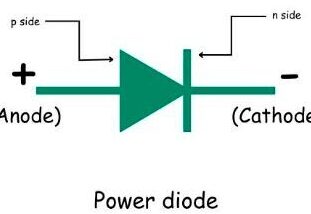

Introducción
En un mundo donde la tecnología avanza a pasos agigantados, la protección de nuestros dispositivos electrónicos se ha vuelto más crítica que nunca. Entre las soluciones más efectivas para salvaguardar circuitos y componentes sensibles están los diodos TVS (Transient Voltage Suppressor). Estos pequeños pero poderosos dispositivos son capaces de absorber picos de voltaje inesperados, evitando daños costosos y garantizando un funcionamiento óptimo. En este artículo, exploraremos el simbología detrás de los diodos TVS, su funcionamiento, las diversas aplicaciones en las que brillan y los distintos tipos que existen, convirtiendo la complejidad en claridad. ¡Acompáñanos en este recorrido fascinante por el mundo de la protección electrónica!
Si estás buscando protección contra sobretensiones, el diodo TVS es el símbolo que debes conocer. En este artículo, te contaremos todo acerca de su funcionamiento, sus aplicaciones y los diferentes tipos disponibles. ¡No te lo pierdas!
Diodo TVS o Diodo de supresión de voltaje transitorio también se conoce como abrazadera diodo, transil o thyrector. El diodo TVS es un componente esencial en los circuitos de diseño de electrónica de potencia. utilizado para manejar picos transitorios.
En este artículo, cubriremos los conceptos básicos del diodo TVS, como el funcionamiento, el símbolo, las características del VI y en qué se diferencia de un diodo Zener.

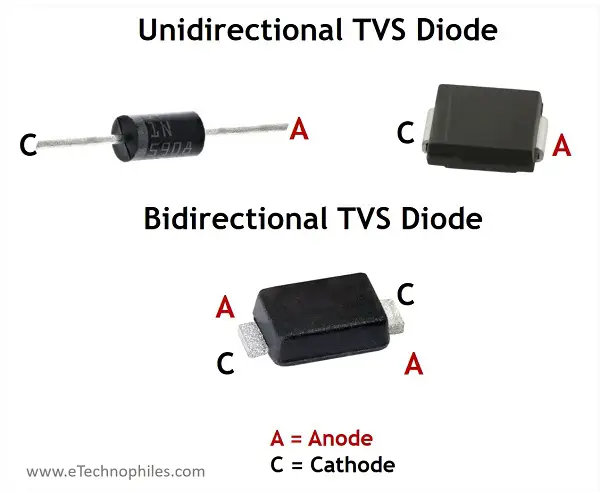

¿Qué es un diodo TVS?
El diodo TVS es un diodo de protección. Están diseñados para proteger los circuitos electrónicos de transitorios y amenazas de sobrevoltaje como EFT (transitorios eléctricamente rápidos), ESD (descarga electrostática), conmutación de carga inductiva e incluso rayos. Son dispositivos de avalancha de silicio con un tiempo de respuesta rápido, baja capacitancia, baja corriente de fuga y bajo voltaje de sujeción.
¿Qué>
Nota: El diodo TVS a menudo se considera un tipo de diodo Zener que utiliza las características de TVS en la región de ruptura. Aunque ambos trabajan en la región de ruptura, su construcción y aplicación son totalmente diferentes.
Transitorios, que son picos repentinos de voltaje o corriente, pueden dañar un circuito de diferentes maneras. Estos van desde milivoltios hasta miles de voltios y pueden ocurrir desde unos pocos nanosegundos hasta cientos de milisegundos. Los transitorios ocurren debido a conexiones internas y externas en el circuito. Los transitorios pueden ocurrir una vez o repetirse según las condiciones.

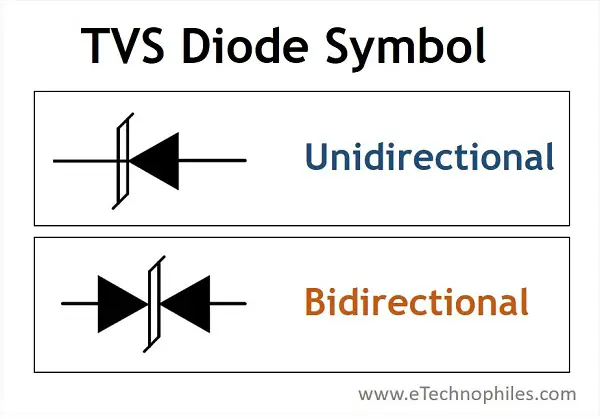

Símbolo de diodo TVS
Hay dos tipos de diodo TVS: diodo TVS unidireccional y bidireccional. Su símbolo se da a continuación:
Símbolo>
A) Diodo TVS unidireccional B) Diodo TVS bidireccional
¿Qué es un diodo TVS unidireccional?
Un diodo TVS unidireccional significa funciona como un diodo rectificador normal cuando tiene polarización directa. El la única diferencia es que se utiliza específicamente para la protección contra picos de sobretensión en una dirección(con polarización inversa) y puede manejar picos de corriente muy grandes.
Por eso, en modo de polarización inversa, solo actúa como un dispositivo de sujeción para voltajes positivos.

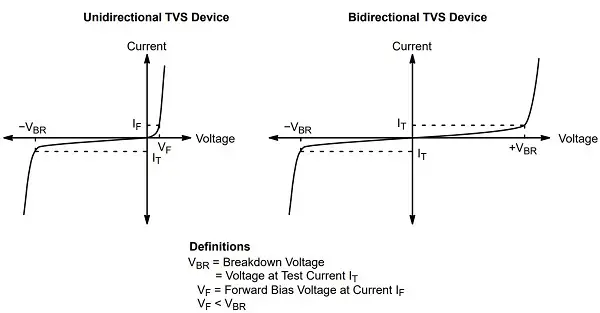

VI>
¿Qué es un diodo TVS bidireccional?
Un diodo TVS bidireccional consta de dos diodos unidireccionales conectados en serie y pueden operar en ambas direcciones según sea necesario. Tiene un voltaje de ruptura simétrico en las direcciones polarizadas directa e inversa, por lo que funciona como un dispositivo de sujeción para voltajes tanto positivos como negativos.
¿Cómo funciona un diodo TVS?
Diodo>

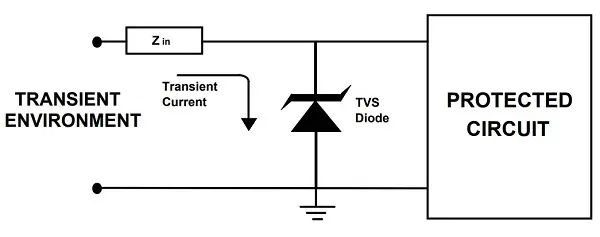

En la imagen de arriba, el diodo TVS está conectado en paralelo con el circuito bajo protección. Funciona según el principio de ruptura de avalancha. en modo de polarización inversa, suprimiendo todos los picos de voltaje por encima de su voltaje de ruptura.

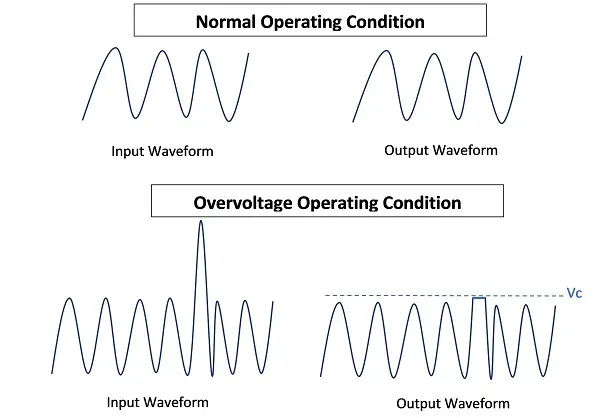

Hay dos modos de operación de un diodo TVS en un circuito.
Funcionamiento>
Modo de funcionamiento normal: Cuando no hay un pico de tensión, el diodo TVS actúa como un diodo normal en modo de polarización inversa, como un circuito abierto con una corriente de fuga insignificante.
En condiciones normales, un diodo TVS actúa como un capacitor con una capacitancia muy pequeña.
Modo de funcionamiento de sobretensión: Cuando ocurre un pico transitorio, el diodo entra inmediatamente en la región de ruptura. En esta región, tiene una impedancia muy baja, proporcionando un camino corto para la alta corriente transitoria. Como resultado, la mayor parte de la corriente transitoria pasa a través del diodo TVS, protegiendo así la carga.
Aplicaciones y usos del diodo TVS:
Los diodos TVS están diseñados para proteger los circuitos electrónicos de picos de voltaje y transitorios. Se utilizan en diversas aplicaciones tales como:
- Protección contra sobretensiones para líneas eléctricas o líneas de comunicación, como en teléfonos, módems y LAN.
- En industrias automotrices donde se utilizan diodos TVS para proteger los delicados componentes electrónicos sensibles del automóvil contra cortocircuitos y sobretensiones.
- Dispositivos electrónicos, como teléfonos móviles.televisores, etc., para proteger sus delicados componentes de los picos de tensión.
- Rodear un transistor en un circuito amplificador para protegerlo de cualquier posible daño debido a sobrevoltaje o voltajes transitorios.
Diferencia entre diodo Zener y TVS
La gente a menudo piensa que los diodos TVS y los diodos Zener son lo mismo, pero tienen diferentes propósitos y se fabrican de manera diferente.
- Los diodos Zener ayudan a regular el voltaje y operar en la región de ruptura, mientras Los diodos TVS están diseñados específicamente para suprimir picos de sobretensión transitorios. Por lo tanto, sus propiedades eléctricas son más adecuadas para este tipo de aplicación.
Un diodo TVS generalmente tiene una alta impedancia, lo que significa que solo fluye muy poca corriente (llamada corriente de fuga) a través de él cuando tiene polarización inversa. Entonces, el diodo TVS solo conduce cuando hay un voltaje transitorio que excede su voltaje de ruptura de avalancha.
- La segunda diferencia más importante entre TVS y diodo Zener es su rápido tiempo de reacción. Sabemos que los transitorios ocurren desde picosegundos hasta nanosegundos, por lo que el El tiempo de respuesta de este diodo debe ser muy corto.
- Los diodos TVS ofrecen una amplia gama de voltajes operativos para acomodar los picos transitorios más altos posibles en cualquier circuito eléctrico y electrónico.
Entonces, en general, TVS es más eficiente que el diodo Zener en términos de propiedades como bajo voltaje de sujeción, alto voltaje de operación, baja capacitancia, menos corriente de fuga y tiempo de respuesta muy rápido.
Preguntas frecuentes sobre el símbolo de diodo TVS, trabajo, aplicaciones y tipos
Preguntas frecuentes sobre el símbolo de diodo TVS, trabajo, aplicaciones y tipos
1. ¿Qué es un diodo TVS?
Un diodo TVS (Transient Voltage Suppressor) es un dispositivo semiconductor que se utiliza para proteger los componentes electrónicos sensibles contra sobretensiones transitorias. Actúa como un interruptor que se enciende rápidamente cuando la tensión supera un cierto umbral para redirigir la corriente transitoria lejos de los componentes sensibles.
2. ¿Cómo funciona un diodo TVS?
El símbolo de diodo TVS consta de una línea recta con una punta en una dirección y una línea recta con una punta en la dirección opuesta. Cuando se aplica una tensión al diodo TVS, actúa como un circuito abierto hasta que la tensión supera un cierto umbral. A partir de ese punto, el diodo TVS se enciende y redirige la corriente transitoria a tierra, protegiendo así los componentes conectados.
3. ¿Cuáles son las aplicaciones comunes de los diodos TVS?
Los diodos TVS se utilizan ampliamente en diversas aplicaciones para proteger dispositivos electrónicos sensibles. Algunas aplicaciones comunes incluyen:
4. ¿Cuáles son los diferentes tipos de diodos TVS?
Existen varios tipos de diodos TVS, cada uno con características y aplicaciones específicas. Algunos de los tipos más comunes son:
- Varistores: Son dispositivos con coeficiente de voltaje negativo, lo que significa que su resistencia disminuye a medida que aumenta la tensión aplicada.
- Diodos TVS de unión: Estos diodos están basados en el proceso de unión semiconductor P-N y se utilizan comúnmente en la protección contra sobretensiones.
- Diodos TVS de óxido metálico (MOV): Estos dispositivos están compuestos por una unión de óxido de metal que varía su resistencia dependiendo del voltaje aplicado.
Para obtener más información sobre los diodos TVS y su uso en protección contra sobretensiones, puedes visitar este artículo de Wikipedia.
Símbolo de Diodo TVS, Trabajo, Aplicaciones y Tipos
Introducción
En un mundo donde la tecnología avanza a pasos agigantados, la protección de nuestros dispositivos electrónicos se ha vuelto más crítica que nunca. Entre las soluciones más efectivas para salvaguardar circuitos y componentes sensibles están los diodos TVS (Transient Voltage Suppressor). Estos pequeños pero poderosos dispositivos son capaces de absorber picos de voltaje inesperados, evitando daños costosos y garantizando un funcionamiento óptimo.
¿Qué es un Diodo TVS?
El diodo TVS, o diodo de supresión de voltaje transitorio, es un componente esencial en los circuitos de diseño de electrónica de potencia, utilizado para manejar picos transitorios. Está diseñado para proteger los circuitos electrónicos de transitorios y amenazas de sobrevoltaje como EFT y ESD, actuando en un intervalo de tiempo muy corto con una baja corriente de fuga y bajo voltaje de sujeción.
¿Cómo Funciona un Diodo TVS?
El diodo TVS está conectado en paralelo con el circuito bajo protección. Operando según el principio de ruptura de avalancha, actúa de la siguiente manera:
- Modo de funcionamiento normal: Cuando no hay picos de tensión, el diodo TVS actúa como un circuito abierto.
- Modo de funcionamiento de sobretensión: Al ocurrir un pico transitorio, el diodo entra en la región de ruptura, proporcionando un camino corto para la alta corriente transitoria.
Tipos de Diodo TVS
Existen dos tipos principales de diodos TVS:
- Diodo TVS Unidireccional: Permite la protección contra sobretensiones en una sola dirección.
- Diodo TVS Bidireccional: Proporciona protección en ambas direcciones.
Aplicaciones del Diodo TVS
Los diodos TVS encuentran uso en diversas aplicaciones, tales como:
- Protección contra sobretensiones en líneas eléctricas y de comunicación.
- Salvaguarda de componentes electrónicos en la industria automotriz.
- Proteger dispositivos electrónicos como teléfonos móviles y televisores.
- Blindaje de transistores en circuitos amplificadores.
Diferencia entre Diodo Zener y TVS
A menudo se confunden los diodos TVS y Zener, pero tienen propósitos y características distintas. Los diodos Zener regulan el voltaje, mientras que los TVS son específicamente para suprimir picos transitorios, lo que les permite operar con una baja corriente de fuga y un rápido tiempo de respuesta.
Preguntas Frecuentes sobre Diodos TVS
1. ¿Qué es un diodo TVS?
Un diodo TVS (Transient Voltage Suppressor) es un dispositivo semiconductor diseñado para proteger componentes electrónicos sensibles contra sobretensiones transitorias.
2. ¿Cuál es la diferencia entre un diodo TVS y un diodo Zener?
Los diodos TVS están diseñados para proteger contra transitorios de alta velocidad, mientras que los diodos Zener se utilizan principalmente para regulación de voltaje.
3. ¿Dónde se utilizan los diodos TVS?
Se utilizan en telecomunicaciones, sistemas automotrices y en la protección de diversos dispositivos electrónicos contra sobretensiones.
