Pinout XLR completo (XLR3, 4, 5, 6) – Tipos y ventajas
¿Te has preguntado alguna vez cómo funcionan las conexiones XLR y por qué son tan relevantes en el mundo del audio profesional? Desde conciertos en vivo hasta grabaciones en estudio, estos conectores son esenciales para garantizar una calidad de sonido excepcional. En este artículo, desglosaremos el pinout de los conectores XLR más utilizados: el XLR3, XLR4, XLR5 y XLR6. Aprenderás sobre sus aplicaciones específicas, las ventajas que ofrecen y cómo elegir el conector adecuado para tus necesidades. ¡Prepárate para sumergirte en el fascinante mundo de las interconexiones de audio y descubre cómo maximizar el potencial de tu equipo!
¿Necesitas conocer todos los secretos del pinout XLR? Descubre en este artículo todo lo que debes saber sobre los diferentes tipos de conexiones XLR (XLR3, 4, 5, 6). Aprende sobre sus ventajas y cómo pueden mejorar tu experiencia de audio. ¡No te lo puedes perder!
XLR es un conector eléctrico principalmente utilizado para cableado en aplicaciones de audio y video. Estos conectores también se utilizan en el control de iluminación, fuentes de alimentación de bajo voltaje, etc. El conector XLR fue descubierto por James H Cannon (el fundador de Cannon Electric en Los Ángeles). De ahí que también se les conozca como Conectores de cañón.
Las conexiones XLR se rigen por el estándar de dimensiones IEC 61076-2-103.
El conector XLR se conocía inicialmente como el Conector X. Más tarde, el pestillo (L) y un compuesto de caucho sintético (R) se agregaron a este conector, el nombre se convirtió en conector XLR.

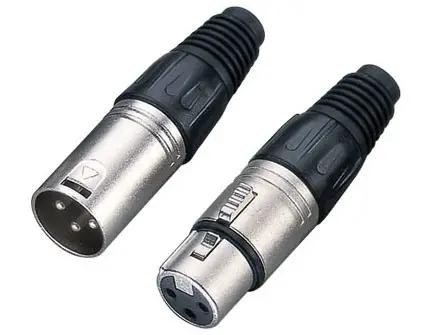

Conector>
Asignación de pines XLR
Los conectores XLR tienen forma circular. El XLR más común es el conector de 3 pinespero existen otras variantes de conector cuyo número de pines oscila entre dos a siete. Todas estas variantes tienen versiones tanto masculinas como femeninas.
Los pines del conector XLR están dispuestos en forma circular como se muestra en la figura. Veamos los pinouts de los tipos relevantes en conectores XLR.
Nota: El artículo muestra el pinout del versión masculina de los conectores La disposición de los pines en la versión femenina es la réplica exacta del espejo de la versión masculina.
Lea también: Pinout VGA, características, ventajas y desventajas
Asignación de pines XLR3
Asignación>
El número 3 aquí muestra que es un Conector XLR de 3 pines. Es el estándar industrial más común para señales de audio balanceadas. Podemos ver este puerto XLR en la mayoría de micrófonos profesionales. También se utilizan en sillas de ruedas eléctricas y scooters. El diagrama de pines de XLR3 se muestra a continuación.
Número de PIN
Descripción
1
Suelo
2
Positivo
3
Negativo
Asignación de pines del conector XLR3
Nota: Una gran ventaja del conector XLR se puede entender de acuerdo con este pinout. Como podemos ver, el pin 1 es la referencia de tierra. Los pines 2 y 3 son para la misma señal con polaridad opuesta, es decir, el pin 2 lleva la señal exacta y el pin 3 lleva la señal en su polaridad opuesta. Este método cancela cualquier interferencia eléctrica transportada en la línea.
Asignación de pines XLR4
Distribución>
El Conector XLR con 4 pines es se utiliza principalmente en auriculares de intercomunicación. Entre los cuatro pines, dos pines llevan las señales de los auriculares y los otros dos pines llevan las señales del micrófono. Las otras aplicaciones populares son las conexiones de alimentación de CC y las cámaras profesionales utilizadas en la industria cinematográfica.
Número de PIN
Descripción
1
Canal izquierdo +
2
Canal Izquierdo –
3
Canal Derecho +
4
Canal Derecho –
Asignación de pines del conector XLR4

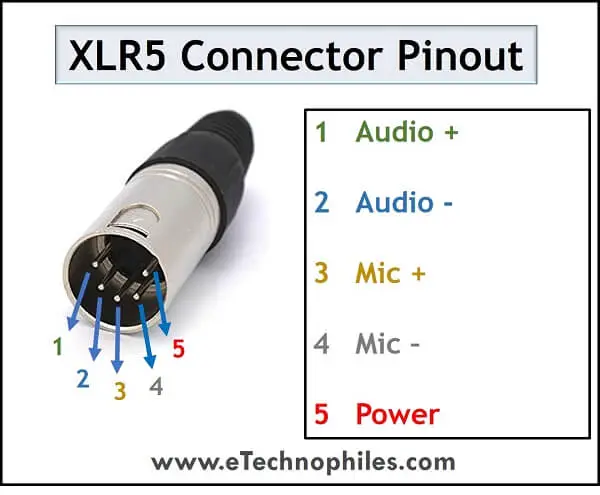

Asignación de pines XLR5
Distribución>
XLR5 es el conector estándar para Control de iluminación digital DMX512. Se utiliza para transportar señales de audio de dos elementos como señales estéreo. El conector XLR de 5 pines es casi similar al XLR4 excepto que tiene un pin adicional para alimentación.
Número de PIN
Descripción
1
Sonido+
2
Audio-
3
Micrófono+
4
micrófono-
5
Fuerza
Asignación de pines del conector XLR5
Similar: Explicación de todos los pines del conector HDMI (A, B, C, D)

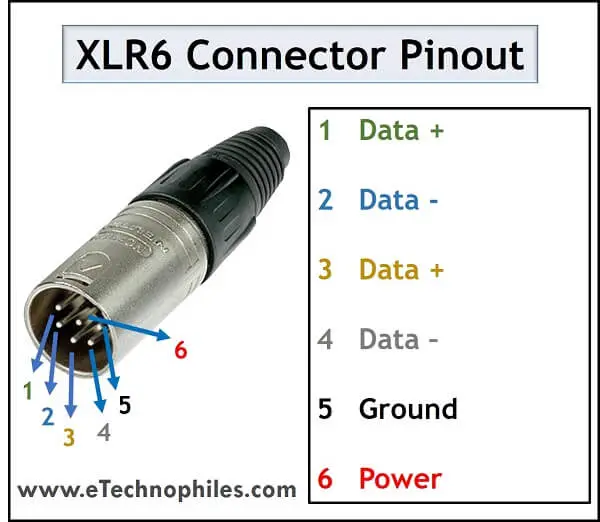

Asignación de pines XLR6
Asignación>
XLR6 viene en dos tipos; “Tipo Switchcraft” y “Tipo Neutrik”. Switchcraft es un conector simétrico y el otro es asimétrico. Los usos comunes de XLR6 son control de iluminación de escenario, sistemas de intercomunicación, auriculares estéreo profesionales con micrófonos balanceados, etc.
Número de PIN
Descripción
1
Datos+
2
Datos-
3
Datos+
4
Datos-
5
Suelo
6
Potencia (+12V)
Asignación de pines del conector XLR6
Conexión en caliente
Conexión en caliente significa insertar o quitar un componente del sistema mientras el sistema está en uso. En los conectores XLR3, el pin de tierra de las versiones macho y hembra hace el primer contacto durante la inserción. Además, desconecta la horma durante el desmontaje.
Esto garantiza que no entre ruido innecesario en el sistema mientras se realiza la conexión. Por lo tanto, el conector XLR da mejor interpretación mientras los usa en una sesión en vivo.
Lea también: Pinout USB C y características explicadas
Ventajas de los conectores XLR
- Son capaces de entregar la alimentación fantasma de 48 voltios que se necesita para alimentar los micrófonos de condensador.
- El cableado equilibrado cancela la interferencia que se capta en el camino.
- Tienen un pequeño pestillo en el conector para evitar que se desconecten accidentalmente.
Preguntas frecuentes sobre el Pinout XLR completo – Tipos y ventajas
Preguntas frecuentes sobre el Pinout XLR completo
El Pinout XLR completo es un estándar de conexión ampliamente utilizado en la industria de la electrónica y el sonido profesional. Aquí responderemos algunas de las preguntas más frecuentes relacionadas con este tema.
1. ¿Qué es el Pinout XLR completo?
El Pinout XLR completo es un tipo de conexión utilizada principalmente en equipos de audio. Proporciona una conexión balanceada de tres pines (XLR3) para la señal de audio, pero también puede incluir versiones de cuatro, cinco o seis pines, dependiendo de la aplicación específica.
2. ¿Cuáles son los diferentes tipos de Pinout XLR completo?
Existen distintos tipos de Pinout XLR completo según el número de pines utilizados. Los más comunes son:
3. ¿Cuáles son las ventajas del Pinout XLR completo?
El Pinout XLR completo ofrece varias ventajas en comparación con otras formas de conexión de audio:
- Conexión balanceada: La configuración de tres pines proporciona una conexión balanceada que reduce la interferencia y mejora la calidad de la señal de audio en distancias largas.
- Robustez: Los conectores XLR son muy duraderos y adecuados para aplicaciones profesionales donde se requiere un uso frecuente y resistencia a golpes o movimientos bruscos.
- Compatibilidad: Los conectores y el pinout XLR completo son ampliamente utilizados en la industria de la música, el cine, eventos en vivo y otros ámbitos profesionales, lo que garantiza su disponibilidad y compatibilidad en diferentes dispositivos.
4. ¿Dónde puedo obtener más información sobre Pinout XLR completo?
Si deseas obtener más información sobre el Pinout de XLR completo, puedes consultar el siguiente enlace de referencia:
XLR en Wikipedia
Pinout XLR completo (XLR3, 4, 5, 6) – Tipos y ventajas
¿Te has preguntado alguna vez cómo funcionan las conexiones XLR y por qué son tan relevantes en el mundo del audio profesional? Desde conciertos en vivo hasta grabaciones en estudio, estos conectores son esenciales para garantizar una calidad de sonido excepcional. En este artículo, desglosaremos el pinout de los conectores XLR más utilizados: el XLR3, XLR4, XLR5 y XLR6. Aprenderás sobre sus aplicaciones específicas, las ventajas que ofrecen y cómo elegir el conector adecuado para tus necesidades.
¿Qué es un conector XLR?
Los conectores XLR son connectors eléctricos utilizados principalmente en aplicaciones de audio y video. También tienen aplicaciones en el control de iluminación y en fuentes de alimentación de bajo voltaje. Este tipo de conector fue desarrollado por James H Cannon, fundandor de Cannon Electric en Los Ángeles, y por eso a menudo se les conoce como conectores de cañón.
Asignación de pines de los conectores XLR
Los conectores XLR presentan un diseño circular y varían en el número de pines, que puede oscilar entre dos y siete. A continuación, se detallan los pinouts más relevantes:
Pinout del conector XLR3
El XLR de 3 pines es el estándar más común para señales de audio balanceadas, utilizado frecuentemente en micrófonos profesionales.
- Número de PIN 1: Tierra
- Número de PIN 2: Señal positiva
- Número de PIN 3: Señal negativa
Una de las principales ventajas del XLR3 es su capacidad para cancelar interferencias eléctricas al operar con señales de polaridad opuesta en los pines 2 y 3.
Pinout del conector XLR4
El XLR4 se utiliza principalmente en auriculares de intercomunicación, permitiendo transferencias de audio balanceadas.
- Número de PIN 1: Canal izquierdo +
- Número de PIN 2: Canal izquierdo –
- Número de PIN 3: Canal derecho +
- Número de PIN 4: Canal derecho –
Pinout del conector XLR5
El XLR5 es comúnmente usado para señalización DMX512, controlando iluminación digital y transportando señales de audio estéreo.
- Número de PIN 1: Audio +
- Número de PIN 2: Audio –
- Número de PIN 3: Micrófono +
- Número de PIN 4: Micrófono –
- Número de PIN 5: Alimentación
Pinout del conector XLR6
Los conectores XLR6 (Tipo Switchcraft y Tipo Neutrik) son utilizados en aplicaciones de control de iluminación y sistemas de intercomunicación, además de en auriculares profesionales.
- Número de PIN 1: Datos+
- Número de PIN 2: Datos –
- Número de PIN 3: Datos+
- Número de PIN 4: Datos –
- Número de PIN 5: Tierra
- Número de PIN 6: Potencia (+12V)
Ventajas de los conectores XLR
- Soportan la alimentación fantasma de 48V necesaria para micrófonos de condensador.
- El diseño balanceado reduce la interferencia en la señal.
- Cuentan con un mecanismo de bloqueo que evita desconexiones accidentales.
Preguntas Frecuentes sobre el Pinout XLR
¿Qué es el pinout XLR completo?
El pinout XLR completo se refiere a la asignación de pines en los conectores XLR, que son utilizados en aplicaciones de audio profesionales. Incluye varias versiones como el XLR3, XLR4, XLR5 y XLR6, cada uno con aplicaciones específicas y características únicas.
¿Qué aplicaciones tienen los conectores XLR?
Los conectores XLR son ampliamente utilizados en el ámbito del audio para micrófonos, auriculares y control de iluminación, así como en sistemas de grabación y transmisión en vivo, asegurando calidad sonora y flexibilidad en las conexiones.
¿Cuáles son las ventajas de utilizar conectores XLR?
Las conexiones XLR son preferidas por su capacidad para cancelar ruidos eléctricos, su robustez y su mecanismo de bloqueo que garantiza una conexión segura. Esto las hace ideales para el uso en entornos profesionales.
