Pinout del transistor BC548, especificaciones, hoja de datos y aplicaciones
El transistor BC548 es un componente esencial en el mundo de la electrónica, utilizado en una variedad de circuitos gracias a su versatilidad y confiabilidad. En este artículo, exploraremos a fondo el pinout de este popular transistor, desglosaremos sus especificaciones técnicas y presentaremos su hoja de datos, ayudándote a comprender cómo aprovechar al máximo sus capacidades en tus proyectos. Ya seas un aficionado a la electrónica o un ingeniero profesional, descubrirás aplicaciones prácticas que te permitirán sacar el máximo partido a este versátil dispositivo. ¡Acompáñanos en este viaje al corazón del BC548 y transforma tus ideas en realidad!
¿Quieres conocer las especificaciones y aplicaciones del transistor BC548? ¡Estás en el lugar correcto! En este artículo te daremos todos los detalles sobre el pinout, hoja de datos y cómo aprovechar al máximo este versátil componente en tus proyectos electrónicos. ¡Sigue leyendo para descubrir más!
BC458 es un transistor NPN de uso general que se utiliza en muchos proyectos y dispositivos electrónicos. El transistor BC548 se utiliza para amplificar y conmutar en circuitos eléctricos. Como cualquier otro transistor NPN, consta de tres pines: el colector, la base y el emisor.

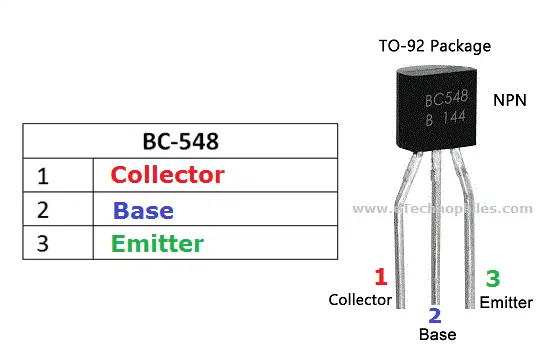

Configuración de pines del transistor BC548
Configuración>
Número de pin
Nombre del pin
Descripción
1
Coleccionista
El flujo de corriente será a través de la terminal del colector. Está abollado por «C»
2
Base
Este pin controla la polarización del transistor. Se denota por «B»
3
emisor
La corriente se suministra a través de la terminal del emisor. Se indica con «E».
Es un transistor de bajo costo y ampliamente utilizado. Algunos otros sustitutos ampliamente utilizados de BC458 son BC549, BC5472N3904, BC108, BC550, BC546, 2N2222,

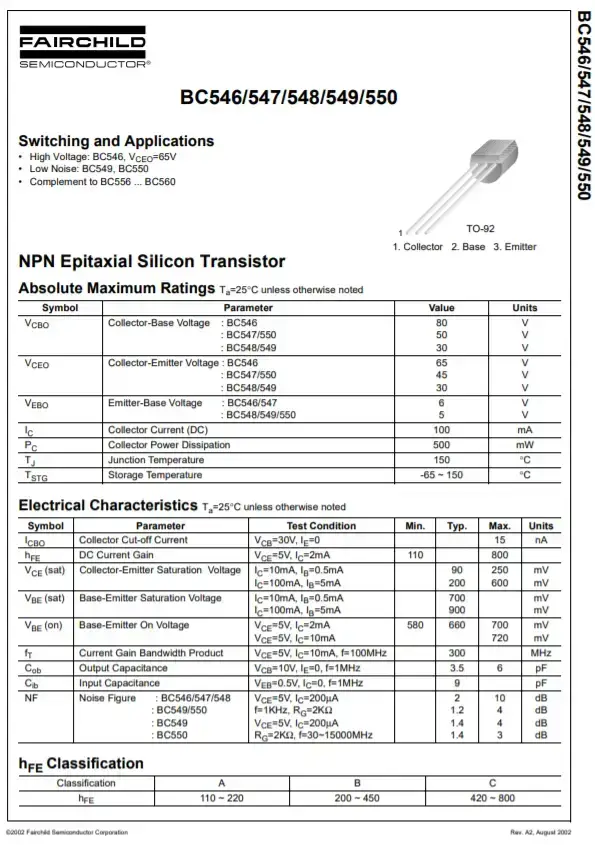

Hoja de datos del transistor BC548
BC547 viene en dos paquetes: SMD y TO-92 paquete respectivamente.
Hoja>
Haga clic en este enlace para ver la HOJA DE DATOS completa de BC548
Puede encontrar información detallada sobre BC548 en la hoja de datos proporcionada anteriormente. Las especificaciones y características como clasificaciones máximas absolutas, diagrama de bloques, métodos de polarización y dimensiones del paquete se pueden encontrar en la hoja de datos.
Características / especificaciones técnicas:
- Tipo de paquete: TO-92
- Tipo de transistor: PNP
- Corriente máxima de colector (IC): 500mA
- Tensión máx. colector-emisor (VCE): 30V
- Rango de ganancia de corriente CC (hFE): 110 – 800
- Tensión máx. colector-base (VCB): 30V
- Voltaje máximo emisor-base (VEBO): 5V
- Ruido bajo: <10dB
- máx. Disipación Colector (Pc): 625 milivatios
- Frecuencia máxima de transición (fT): 150 MHz
- La temperatura máxima de almacenamiento y funcionamiento debe ser: -55 a +150oC
Aplicaciones de circuito del transistor BC548:
- Circuitos de sensores
- Preamplificadores de audio
- Etapas del amplificador de audio
- Conmutación de cargas por debajo de 500 mA
- Pares de Darlington
Estados de trabajo O modos de operación de BC548:
Como cualquier otro transistor, el transistor BC548 funciona en tres regiones:
- Región cortada.
- Región de saturación.
- Región activa
Modos>
(a) Región de corte
En la región de corte, el transistor funciona como un circuito abierto o un interruptor abierto. Las corrientes de base, colector y emisor son todas cero en esta región. En la región de corte, tanto las uniones del colector como del emisor tienen polarización inversa. Por lo tanto, en la región de corte, las corrientes de base, emisor y colector son cero. Esto da
IC=Imi=IB=0
aquí IC = corriente de colector, Imi = corriente de emisor, y IB = corriente base.
(b) Región de saturación
En la región de saturación, el transistor funciona como un cortocircuito o un interruptor cerrado. Las corrientes de colector y emisor son máximas en esta región. En la región de saturación, tanto las uniones del colector como del emisor están polarizadas directamente. En otras palabras, el transistor funciona como un cortocircuito o un interruptor cerrado que transporta la corriente máxima, lo que implica:
IC=Imi
aquí IC = corriente de colector y Imi = corriente de emisor.
(c) Región activa
La región activa se encuentra entre las regiones de corte y saturación. En la región activa, la unión del emisor del transistor está polarizada directamente y la unión del colector está polarizada inversamente. En la región activa, la corriente de colector es β veces la corriente de base, es decir,
IC=β yoB
aquí, IC = corriente de colector
B = factor de amplificación actual
IB = corriente base
Entonces, la corriente del colector aumenta en proporción a la corriente base.

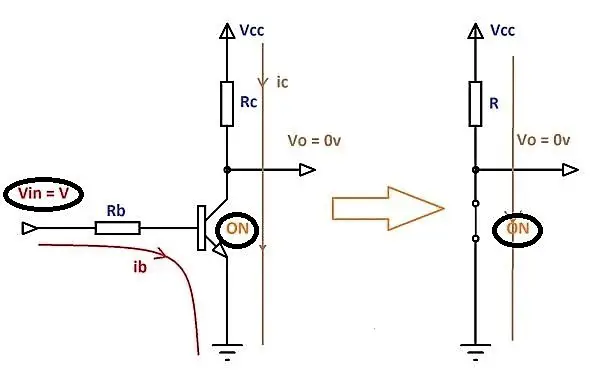

TRANSISTOR BC548 COMO INTERRUPTOR
La región responsable de que un transistor funcione como interruptor es la región de saturación y la región de corte. Cuando aplicamos una corriente lo suficientemente alta en la base del transistor, hace un camino para que la corriente del colector atraviese la base hacia el emisor.
Para usar el transistor como interruptor, debe conducirse a la región de saturación con suficiente corriente de base. Y un transistor opera como un interruptor cerrado debajo de la región de saturación.
Transistor>

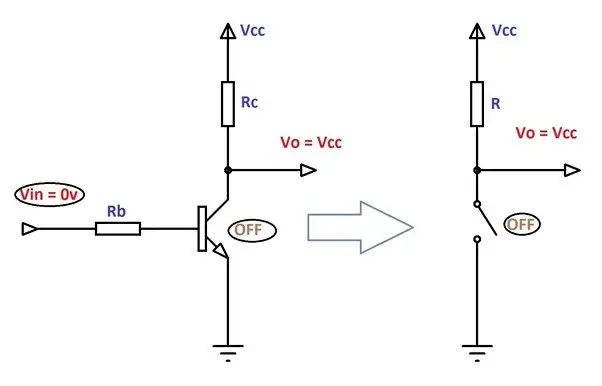

Tan pronto como se elimina una señal positiva (en forma de voltaje y corriente) a través de la base del transistor, el flujo de corriente eléctrica entre el colector y el emisor se vuelve cero. Y el transistor se comporta como un interruptor abierto debajo de la región de corte.
Transistor>
Esto simplemente implica que si aplicamos una señal (voltaje/corriente) a través del colector y el emisor pero no a través de la base, el transistor no funcionará. Pero una pequeña señal a través de la base es suficiente para que funcione.

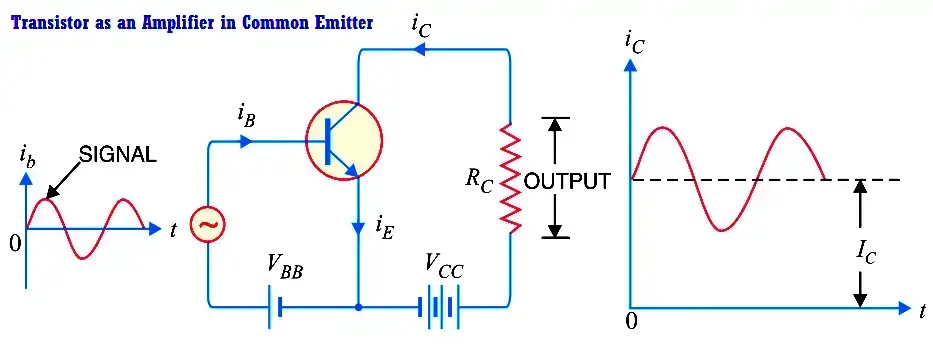

TRANSISTOR BC548 COMO AMPLIFICADOR
Un transistor actúa como amplificador aumentando la fuerza de una señal débil aplicada en su base. Los transistores funcionan como un amplificador en la región activa o región lineal. La figura que se muestra a continuación muestra cómo usar un transistor como amplificador de emisor.
Transistor>
**Fuente de imagen: instrumentaciónherramientas
En esta región, con el aumento de la corriente de base, la corriente del colector también aumenta proporcionalmente según la fórmula:
IC=β yoB
Aquí, IC = corriente de colector
B = factor de amplificación actual
IB = corriente base
Por lo tanto, una pequeña señal de entrada da como resultado una gran salida, lo que implica que el transistor funciona como un amplificador.
Preguntas frecuentes sobre el pinout del transistor BC548
Pinout del transistor BC548, especificaciones, hoja de datos y aplicaciones
El transistor BC548 es un componente electrónico utilizado ampliamente en diversos circuitos debido a su versatilidad y facilidad de uso. A continuación, respondemos las preguntas más frecuentes sobre su pinout, especificaciones, hoja de datos y aplicaciones.
¿Cuál es el pinout del transistor BC548?
El transistor BC548 tiene tres pines: la base (B), el colector (C) y el emisor (E). La disposición de los pines puede variar según el encapsulado utilizado. En general, el pin de la base se coloca en el centro, mientras que el pin del colector se encuentra a la izquierda y el pin del emisor a la derecha.
¿Cuáles son las especificaciones del transistor BC548?
El transistor BC548 es del tipo NPN y suele tener un voltaje máximo de colector a emisor de 30V. La corriente máxima de colector es de 100mA, y la corriente máxima de base es de 5mA. Estas especificaciones pueden variar ligeramente dependiendo del fabricante, por lo que siempre es recomendable consultar la hoja de datos del transistor específico que se va a utilizar.
¿Dónde puedo encontrar la hoja de datos del transistor BC548?
La hoja de datos del transistor BC548 se puede encontrar en el sitio web del fabricante o buscando en motores de búsqueda como Google. Una fuente confiable y completa para acceder a la hoja de datos es el siguiente enlace de referencia: es.wikipedia.org/BC548.
¿Cuáles son las aplicaciones comunes del transistor BC548?
El transistor BC548 se utiliza en una amplia variedad de aplicaciones electrónicas. Algunos ejemplos incluyen amplificadores de audio, conmutación de señales, control de motores, generadores de señales y circuitos de conmutación de bajo voltaje. Su versatilidad y bajos costos lo convierten en una opción popular para muchos diseños de circuitos.
Conclusión
El transistor BC548 es un componente esencial en la electrónica, y comprender su pinout, especificaciones, hoja de datos y aplicaciones es fundamental para utilizarlo de manera efectiva. Esperamos que estas preguntas frecuentes te hayan ayudado a comprender mejor este transistor versátil y poder utilizarlo en tus proyectos electrónicos.
Pinout del Transistor BC548, Especificaciones, Hoja de Datos y Aplicaciones
El transistor BC548 es un componente esencial en el mundo de la electrónica, utilizado en una variedad de circuitos gracias a su versatilidad y confiabilidad. En este artículo, exploraremos a fondo el pinout de este popular transistor, desglosaremos sus especificaciones técnicas y presentaremos su hoja de datos, ayudándote a comprender cómo aprovechar al máximo sus capacidades en tus proyectos.
Configuración de Pines del BC548
| Número de Pin | Nombre del Pin | Descripción |
|---|---|---|
| 1 | Coleccionista (C) | El flujo de corriente será a través de esta terminal. |
| 2 | Base (B) | Este pin controla la polarización del transistor. |
| 3 | Emisor (E) | La corriente se suministra a través de esta terminal. |
Especificaciones Técnicas del BC548
El BC548 es un transistor de bajo costo y ampliamente utilizado. Sus características incluyen:
- Tipo de paquete: TO-92
- Tipo de transistor: NPN
- Corriente máxima de colector (Ic): 500 mA
- Tensión máxima colector-emisor (Vce): 30 V
- Rango de ganancia de corriente continua (hFE): 110 – 800
- Voltaje máximo emisor-base (Veb): 5 V
- Disipación máxima (Pd): 625 mW
- Frecuencia máxima de transición (fT): 150 MHz
- Temperatura de operación: -55 a +150 °C
Hoja de Datos del Transistor BC548
Para obtener información detallada sobre el BC548, puedes consultar su hoja de datos completa aquí[[1]]. Esta incluye clasificaciones máximas, diagramas, métodos de polarización y dimensiones del paquete.
Aplicaciones del BC548
El transistor BC548 se utiliza en una variedad de aplicaciones, tales como:
- Circuitos de sensores
- Preamplificadores de audio
- Etapas del amplificador de audio
- Conmutación de cargas por debajo de 500 mA
- Pares de Darlington
Modos de Operación
Como cualquier otro transistor, el BC548 puede operar en tres regiones:
- Región de corte: El transistor está apagado, actuando como un interruptor abierto.
- Región de saturación: El transistor está encendido, actuando como un cortocircuito.
- Región activa: Operación en modo amplificador, donde la corriente del colector es proporcional a la corriente de la base.
Preguntas Frecuentes (FAQs)
¿Qué tipo de transistor es el BC548?
El BC548 es un transistor NPN de uso general, ideal para aplicaciones de amplificación y conmutación.
¿Cuál es la corriente máxima que puede manejar el BC548?
El BC548 puede manejar una corriente máxima de colector de 500 mA.
¿En qué tipo de circuitos es común encontrar el BC548?
El BC548 se usa comúnmente en circuitos de audio, preamplificadores, circuitos de control y como interruptor en diversas aplicaciones.
¿Cuál es la ganancia de corriente típica del BC548?
El rango de ganancia de corriente continua (hFE) del BC548 varía entre 110 y 800.
Conclusión
El transistor BC548 es un componente versátil y confiable que vale la pena conocer para cualquier aficionado o profesional en el área de la electrónica. Con sus características y especificaciones, este transistor es fundamental para la amplificación y conmutación en muchos circuitos electrónicos.
