¿Por qué se usan capacitores en circuitos de CC si bloquean la CC? (Resuelto)
En el fascinante mundo de la electrónica, los capacitores juegan un papel crucial, a menudo envueltos en un halo de misterio debido a su aparente contradicción: ¿por qué se emplean en circuitos de corriente continua (CC) si su función principal es bloquear esa misma corriente? En este artículo, desvelaremos las sorprendentes propiedades de los capacitores y cómo, a pesar de su capacidad para frenar el flujo constante de electricidad, son esenciales para el funcionamiento óptimo de muchos dispositivos electrónicos. Acompáñanos en este viaje y descubre los secretos detrás de estos componentes eléctricos y su ingeniosa aplicación en los circuitos de CC. ¡La respuesta podría sorprenderte!
¿Te has preguntado alguna vez por qué se utilizan capacitores en circuitos de corriente continua si aparentemente bloquean la corriente continua? En este artículo, vamos a resolver este enigma y descubrir la sorprendente función de los capacitores en estos circuitos. ¡No te lo puedes perder!
Un>
Si un capacitor bloquea la CC, ¿por qué se usa en los circuitos de CC? La pregunta no debería ser por qué, sino cómo. Los condensadores tienen muchas aplicaciones en circuitos de CC como derivación, filtrado, acoplamiento y desacoplamiento. Entonces usando esta propiedad de bloquear CC y pasar CA, se usa un capacitor para diferentes aplicaciones. Depende de la forma en que esté conectado al circuito, el valor del capacitor, la frecuencia de la señal, el voltaje y varios otros factores.
Por ejemplo, en un circuito rectificador, se utiliza un condensador electrolítico grande en paralelo con la carga para suavizar el voltaje de ondulación. Otra forma de ver esto es: dado que el condensador pasa la señal de CA, el ruido o la ondulación presente en la CC pulsante se deriva a tierra por este condensador de filtro. Y dado que bloquea la CC, el voltaje de CC permanece sin cambios en la carga.
Circuito>>
En el ejemplo anterior, esta propiedad de bloqueo de CC del condensador se utiliza como una gran ventaja.
¡Un capacitor no bloquea la CC inmediatamente!

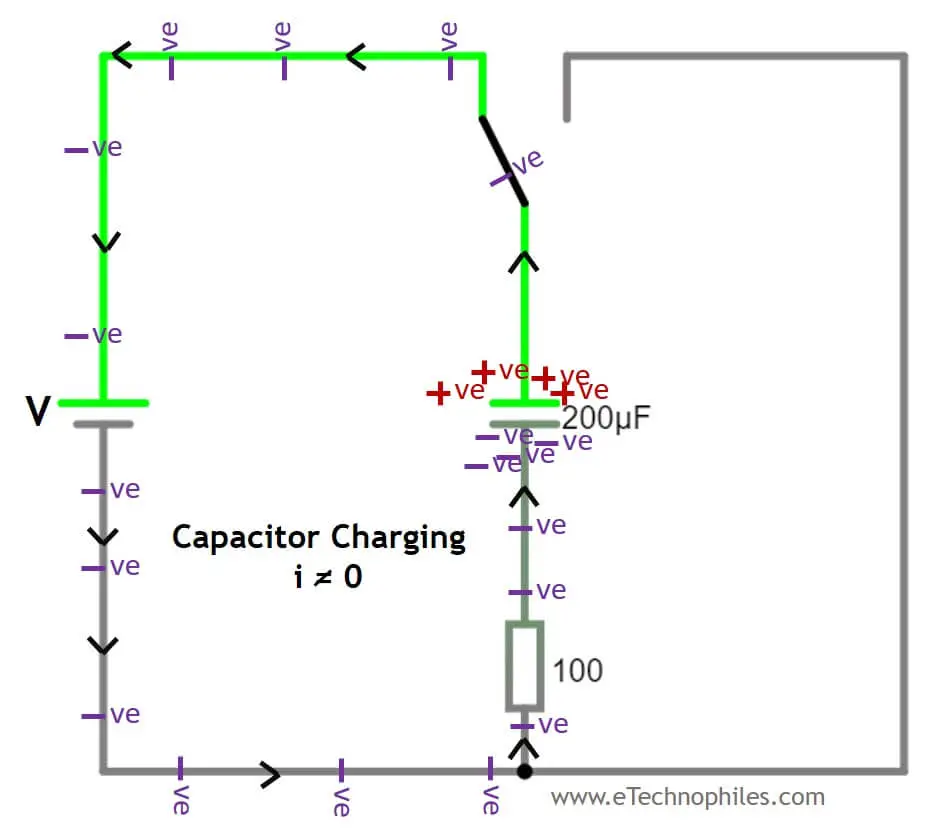

Incluso cuando un condensador está conectado directamente a una fuente de CC, tarda un tiempo en cargarse. Y para que se cargue, la corriente debe fluir a través del circuito.
Condensador>>

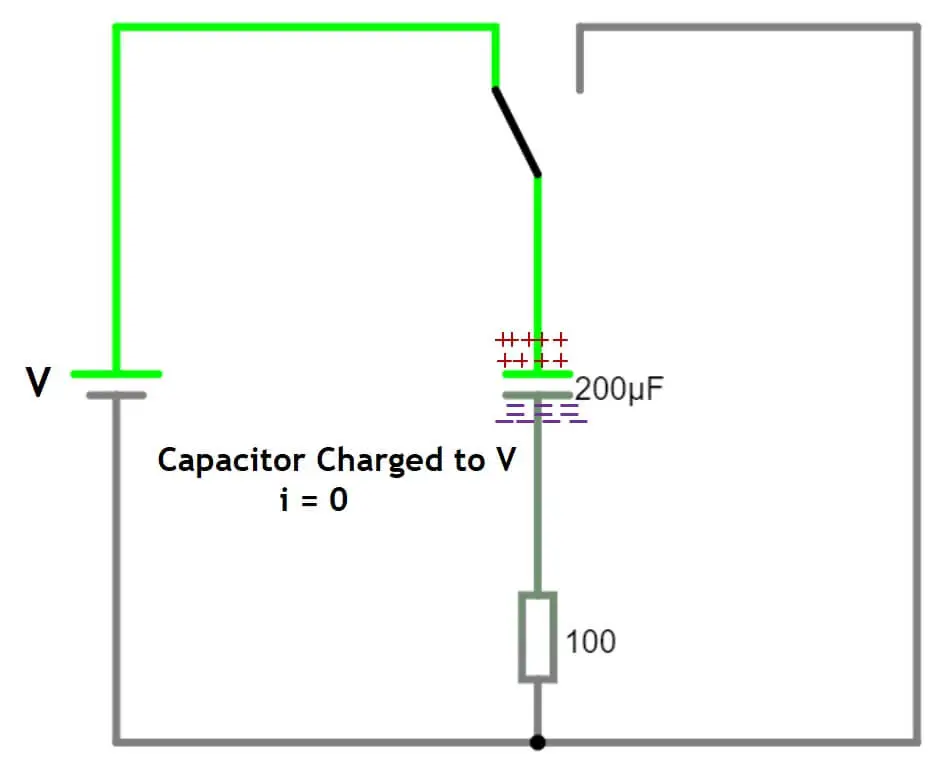

Entonces la corriente fluye a través del circuito y cuando se carga al nivel de voltaje de la fuente, no pasa más corriente a través de él. Ahora bien, esta carga almacenada no tiene adónde ir y aquí es cuando decimos que el condensador está bloqueando la CC.
Condensador>>
Esta propiedad transitoria del condensador se utiliza para crear circuitos de retardo, temporización, paso bajo y paso alto. Entonces, decir que si un capacitor bloquea la CC, ¿por qué se usa en los circuitos de CC? no es una pregunta sabia.

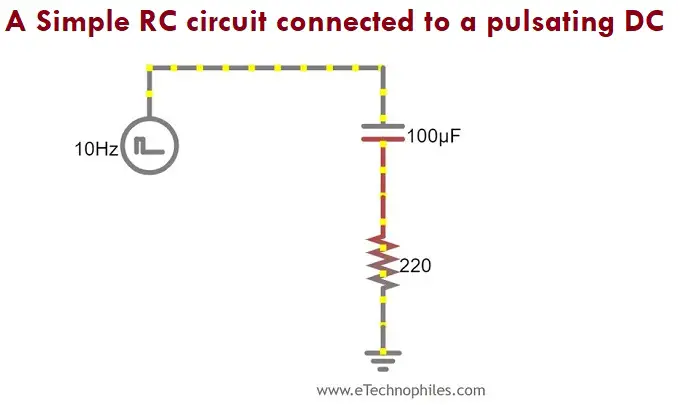

Vea el circuito RC dado a continuación.
Un circuito RC simple
Circuito>>
Cuando se conecta en serie con la resistencia, el tiempo que tarda en cargarse el capacitor depende del valor de la capacitancia y la resistencia. El el voltaje a través del capacitor varía con el tiempo dependiendo de los valores R y C. De manera similar, la descarga a través de la resistencia crea una forma de onda de voltaje diferente en el capacitor.

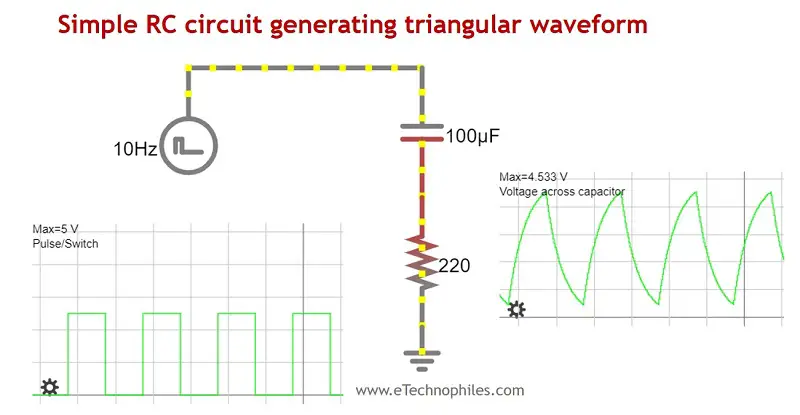

Si se repite varias veces, dependiendo de la frecuencia de carga-descarga, R y C, se puede crear un circuito de retardo simple que crea una forma de onda triangular si se conecta a una CC pulsante.
Circuito>>
El condensador y la resistencia también se utilizan para crear filtros de paso bajo y paso alto. Ahora, dependiendo de cuál esté conectado primero y de dónde se tome la salida, se forma cualquiera de los filtros.

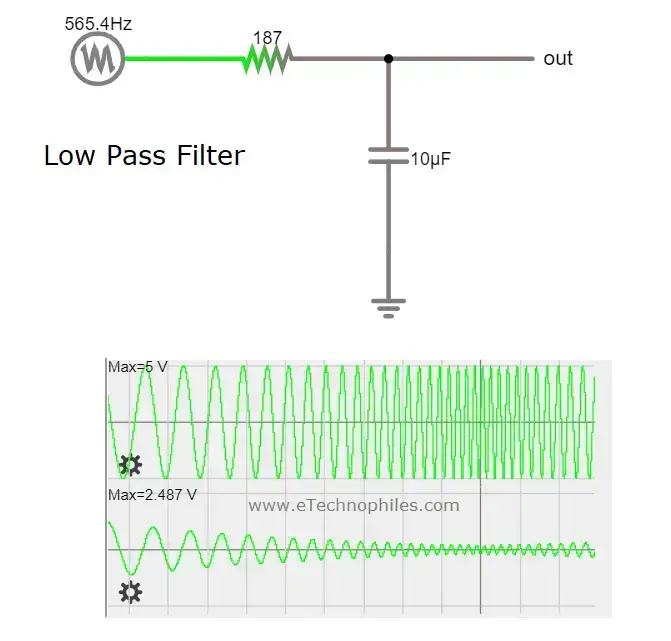

Un condensador en un filtro de paso bajo
Cuando se conecta después de la resistencia, el capacitor desvía las señales de alta frecuencia a tierra y permite que pasen las señales de baja frecuencia. Este es el principio básico de un filtro de paso bajo.
Filtro>>
Al variar los valores de R y C, se pueden lograr diferentes frecuencias de corte. Este tipo de circuito se utiliza para reducir el ruido y la interferencia de señales no deseadas en un circuito.

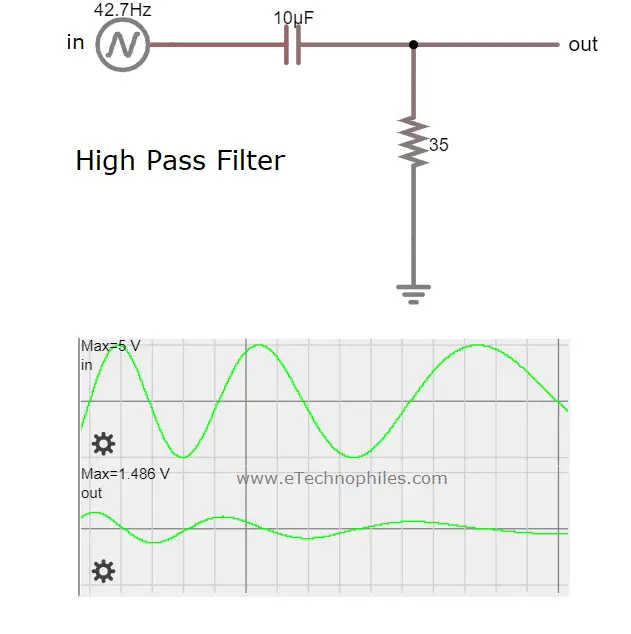

Un condensador en un filtro de paso alto
Cuando se conecta antes de la resistencia, el capacitor bloquea las señales de baja frecuencia y permite el paso de las señales de alta frecuencia. Este es el principio básico de un filtro de paso alto.
Filtro>>
Al variar los valores de R y C, se pueden lograr diferentes frecuencias de corte. Este tipo de circuito se utiliza para deshacerse de cualquier señal de baja frecuencia no deseada presente en un circuito.
Algunas otras aplicaciones en las que se utilizan condensadores se indican a continuación:
- Circuitos oscilantes
- Como elemento acumulador de energía y devolviéndola cuando el circuito lo requiera.
- Circuitos de derivación de sobretensión
- Procesamiento de la señal
- Algunos módulos de ultracondensadores se están utilizando en vehículos eléctricos
Conclusión
Los condensadores se utilizan en circuitos de CC por diversas razones. Su capacidad para bloquear CC y permitir el paso de CA los hace ideales para usar en aplicaciones de derivación, filtrado, acoplamiento y desacoplamiento. El La naturaleza transitoria de los condensadores también permite su uso en circuitos de retardo y temporización. La variación de los valores de los elementos del condensador y la resistencia puede producir resultados diferentes para cada aplicación.
Preguntas frecuentes sobre el uso de capacitores en circuitos de CC
Preguntas frecuentes sobre el uso de capacitores en circuitos de CC
¿Por qué se usan capacitores en circuitos de CC si bloquean la CC? (Resuelto)
Los capacitores son elementos fundamentales en la electrónica, y su uso no se limita solo a circuitos de corriente alterna (CA). Aunque es cierto que los capacitores bloquean la corriente continua (CC) debido a su capacidad para almacenar carga eléctrica, también desempeñan otras funciones muy importantes en los circuitos de CC. A continuación, responderemos a algunas preguntas frecuentes relacionadas con esto.
Un capacitor es un componente pasivo que almacena energía en forma de carga eléctrica. Está compuesto por dos placas conductoras separadas por un aislante o dieléctrico. Al aplicar una diferencia de potencial entre las placas, se acumula carga en ellas.
Aunque los capacitores bloquean la corriente continua, se utilizan en circuitos de CC por varias razones:
- Estabilización de voltajes: Los capacitores pueden filtrar fluctuaciones o ruido en el voltaje de la CC, mejorando la estabilidad del circuito.
- Almacenamiento de energía: Los capacitores se cargan cuando la CC se encuentra en su punto más alto y luego liberan esta energía cuando el voltaje disminuye, lo que puede ser útil en aplicaciones que requieren una fuente adicional de energía.
- Compensación de reactancia: Los capacitores pueden ayudar a compensar la reactancia inductiva en circuitos donde se necesite reducir el efecto de una bobina o inductor.
- Bloqueo de corriente continua no deseada: En algunos casos, como en amplificadores operacionales, los capacitores se utilizan para bloquear o atenuar una señal de CC no deseada.
Sí, existen capacitores diseñados especialmente para circuitos de CC, como los capacitores electrolíticos. Estos tienen una polaridad y están diseñados para funcionar con voltajes continuos. Sin embargo, aún se pueden utilizar capacitores no polarizados en ciertos casos.
Si deseas obtener más información sobre capacitores y su uso en circuitos de CC, puedes consultar la siguiente fuente:
Wikipedia – Capacitor
¿Por qué se usan capacitores en circuitos de CC si bloquean la CC? (Resuelto)
En el fascinante mundo de la electrónica, los capacitores juegan un papel crucial, a menudo envueltos en un halo de misterio debido a su aparente contradicción: ¿por qué se emplean en circuitos de corriente continua (CC) si su función principal es bloquear esa misma corriente? En este artículo, desvelaremos las sorprendentes propiedades de los capacitores y cómo, a pesar de su capacidad para frenar el flujo constante de electricidad, son esenciales para el funcionamiento óptimo de muchos dispositivos electrónicos.
Capacitores: la dualidad del bloqueo y el paso
La pregunta no debería ser por qué los capacitores se utilizan en circuitos de CC, sino cómo lo hacen. A continuación, exploraremos algunas de las aplicaciones clave que hacen posible este uso:
- Filtrado de rizado: En circuitos rectificadores, los capacitores electrolíticos se utilizan para suavizar el voltaje de ondulación, derivando ruidos inapropiados a tierra.
- Acoplamiento y desacoplamiento: Permiten el paso de señales de CA mientras bloquean la DC, ayudando a aislar diferentes etapas en un circuito.
- Temporización: Los capacitores, junto con resistencias, crean circuitos de retardo y temporización que son cruciales en muchas aplicaciones.
- Filtros: Dependiendo de su conexión, pueden actuar como filtros de paso bajo o paso alto, eliminando frecuencias no deseadas en el circuito.
¿Cómo se comportan los capacitores en CC?
Cuando un capacitor se conecta a una fuente de CC, inicialmente permite que la corriente fluya, pero a medida que se carga, empieza a bloquear el flujo de esa corriente. Este comportamiento es temporal y depende del tiempo de carga, el cual está determinado por el valor de la capacitancia y la resistencia en el circuito.
Por lo tanto, aunque un capacitor bloquea la CC, no lo hace de inmediato. Al conectar un capacitor a una fuente de voltaje, la corriente fluye hasta que el capacitor alcanza el voltaje de la fuente. Una vez cargado, el capacitor mantiene la tensión constante y bloquea el flujo adicional de corriente, convirtiéndose en un elemento esencial en circuitos de control de voltaje y filtrado.
Aplicaciones prácticas y ventajas
Los capacitores se utilizan en diversas aplicaciones en la electrónica moderna. Algunos ejemplos incluyen:
- Reducción de rizado en circuitos de alimentación.
- Acoplamiento de señales entre diferentes etapas de amplificación.
- Protección contra sobretensiones en circuitos sensibles.
Además, su capacidad para almacenar energía los hace ideales para su uso en sistemas de vehículos eléctricos y en diversas aplicaciones de almacenamiento de energía.
Conclusión
Los capacitores son componentes imprescindibles en la electrónica, incluso en circuitos de CC. Su capacidad para bloquear corriente constante y permitir que fluyan señales alternativas los convierte en herramientas versátiles en el diseño y funcionamiento de circuitos eléctricos. Al comprender sus propiedades y aplicaciones, podemos apreciar la profunda importancia que tienen en nuestras vidas cotidianas.
Preguntas Frecuentes
¿Por qué se utilizan capacitores en circuitos de CC?
Los capacitores se utilizan en circuitos de CC principalmente para filtrar ruidos, separar diferentes etapas de un circuito y suavizar voltajes en fuentes de alimentación. Su capacidad para almacenar carga y liberar energía mecanismos controlado es crucial en muchas aplicaciones.
¿Qué pasa cuando un capacitor se carga completamente en un circuito de CC?
Cuando un capacitor se carga completamente, actúa como un circuito abierto y deja de permitir el flujo de corriente. Esto significa que cualquier corriente adicional está bloqueada mientras que el voltaje en el capacitor se mantiene constante.
¿Cuáles son las diferencias entre un filtro de paso bajo y uno de paso alto?
Un filtro de paso bajo permite el paso de señales de baja frecuencia y bloquea las de alta frecuencia, mientras que un filtro de paso alto hace lo contrario, permitiendo el paso de altas frecuencias y bloqueando las bajas. La selección de uno u otro depende de la aplicación y el diseño del circuito.
Para profundizar más sobre el tema de capacitores y sus aplicaciones, puedes consultar fuentes adicionales como Quartux y Mesic2021.
