¿Qué es un diodo Zener?
Un diodo Zener es un tipo especial de dispositivo semiconductor que está diseñado para operar en el modo de polarización inversa. A diferencia de un diodo normal, que se descompone a un voltaje predeterminado, un diodo Zener se descompone a un voltaje constante, independientemente del flujo de corriente. Esta propiedad única hace que los diodos Zener sean ideales para su uso en aplicaciones de regulación de voltaje.
Zener diodes are named after Dr. Clarence Zener, who discovered the electrical breakdown effect in 1930.

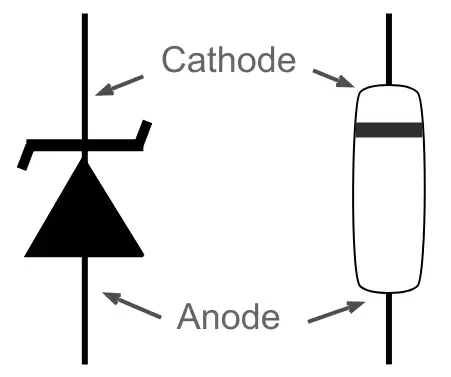

Símbolo de circuito de diodo Zener

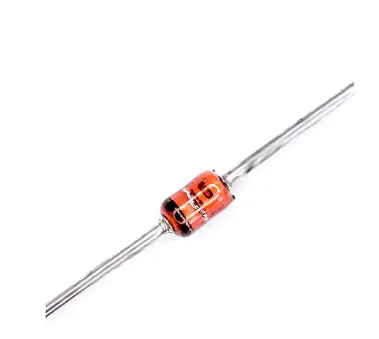

El diodo Zener está encerrado en un pequeña encapsulación de vidrio. Tiene una banda alrededor de un extremo que denota el diodo. lado del cátodo.
Símbolo>>
¿Cuál es el motivo del símbolo ‘Z’ en un diodo Zener?
El diodo Zener lleva el nombre del científico Clarence Zener, por lo que se usa el símbolo ‘Z’ con él.
Unlike a regular diode, which only conducts current in one direction, a Zener diode can conduct current in either direction when it is reverse-biased above a certain voltage known as the «Zener voltage».
¿Qué es el voltaje Zener?
El voltaje Zener es el voltaje al que el diodo Zener comienza a conducir corriente y opera continuamente en el modo de polarización inversa sin dañarse. Este voltaje puede variar de 2,4 V a aproximadamente 200 V; puede subir a 1 kV. El voltaje máximo para el dispositivo montado en superficie (SMD) es de aproximadamente 47 V.
diodo>>
¿Cómo funciona el diodo Zener?
Los diodos Zener están diseñados para operar en el región de descomposición. En condiciones de polarización directa, el diodo Zener funciona como un diodo normal. En condiciones de polarización inversa, la corriente comienza a fluir a través del diodo si el voltaje inverso alcanza el voltaje de ruptura inverso del voltaje Zener.
La siguiente figura muestra un circuito en el que un diodo Zener está conectado a través de una carga. Una resistencia en serie Rs está conectada al circuito. Determina la corriente máxima que se permite fluir a través del circuito.
Diodo>>
Por ejemplo, si un circuito está diseñado para operar a 5 voltios pero la fuente de alimentación fluctúa entre 4 y 6 voltios, el uso de un diodo Zener en el circuito puede ayudar a estabilizar el voltaje.
Commonly used Zener diodes are of the BZX55 and BZX85 series.
Tipos de descomposición inversa en diodo Zener
Hay dos tipos de ruptura inversa en los diodos Zener. Ellos son ;
- Desglose de avalancha
- descomposición zener
Desglose de avalancha
Cuando un diodo de unión PN tiene una capa gruesa de empobrecimiento y está moderadamente dopado, se produce una ruptura por avalancha. Cuando se aplica un alto voltaje inverso a través del diodo, aumenta el campo eléctrico a través de la región de agotamiento. Este campo eléctrico rompe el enlace y libera electrones libres.
Estos electrones chocan con más átomos en la unión para generar más electrones libres. Por lo tanto, la corriente eléctrica aumenta rápidamente debido a una gran cantidad de electrones libres.
Zener diodes that have a Zener voltage (Vz) greater than 6V experience avalanche breakdown.
Desglose de Zener
La ruptura de Zener ocurre cuando el diodo de unión PN tiene una región de agotamiento delgada y está fuertemente dopado. Esta estrecha región de agotamiento comienza a producir un poderoso campo eléctrico cuando se aplica un voltaje de polarización inversa. Cuando este voltaje alcanza el voltaje Zener, el campo eléctrico obliga a los electrones a salir del enlace covalente.
Así se generan electrones libres y se produce corriente eléctrica. La ruptura de Zener ocurre cuando el campo eléctrico se expande significativamente pero permanece limitado, lo que dificulta la aceleración de numerosos portadores de carga.
¿Cuál es la diferencia entre el desglose de avalancha y el desglose de Zener?
La principal diferencia entre el desglose de avalancha y el desglose de Zener es el cortocircuito. La ruptura por avalancha ocurre a un voltaje superior a 8 V, mientras que la ruptura Zener ocurre en el rango de voltaje de 5-8 V o menos de 5 V. Otras diferencias se dan en la siguiente tabla.
Características
Desglose de avalancha
descomposición zener
efecto tunel
Sin efecto túnel
El efecto túnel se produce
dopaje
Mínimo en empalme PN
Alta en empalme PN
Impacto en la unión
La unión se daña permanentemente
La unión vuelve a la normalidad cuando se elimina el voltaje.
Campo eléctrico
Débil
Fuerte
Coeficiente de temperatura
Positivo (Tensión directamente proporcional a la temperatura)
Negativo (Voltaje inversamente proporcional a la temperatura)
Region de agotamiento
Grueso
Delgado
Campo eléctrico
Débil
Fuerte
Diferencias entre el desglose de Avalanche y Zener
VI Característica del diodo Zener
VI>>
La figura anterior muestra la VI características del diodo Zener. El características de avance de los diodos Zener son similares a los de los ordinarios Diodos de unión PN. Pero en la condición de polarización inversa, a medida que aumenta el voltaje inverso, una pequeña corriente de saturación inversa fluye a través del diodo debido a los portadores minoritarios.
Cuando este voltaje inverso alcanza el voltaje Zener, el la corriente inversa aumenta significativa y abruptamente. El diodo comienza a conducir manteniendo una voltaje terminal constante.
Parámetros generales del diodo Zener
En la siguiente tabla se dan diferentes parámetros del diodo Zener y sus valores.
Vz (voltaje zener)
2,4 V – 100 V, puede alcanzar hasta 1 kV, límite de dispositivo montado en superficie (SMD) de aproximadamente 47 V)
Izmax (corriente máxima)
200 μA a 200 A
Izmin (Corriente mínima para avería)
5 mA y 10 mA.
Fuerza
Vz*Iz
Los valores típicos son 400 mW, 500 mW, 1 W y 5 W; para montaje en superficie, 200 mW, 350 mW, 500 mW y 1 W son típicos.
Tolerancia de voltaje
5%
Parámetros de un diodo Zener
¿Por qué el diodo Zener necesita estar fuertemente dopado?
Para que el diodo Zener funcione correctamente, debe ser fuertemente dopado. Esto significa que hay un gran cantidad de impurezas presente en la materia. Las impurezas ayudan a crear una región de agotamiento cerca de la unión, lo que permite que la corriente fluya más fácilmente. El dopaje pesado también asegura que el diodo Zener permanece operativo incluso cuando hay una gran diferencia de potencial a través de la unión.
Aplicaciones del diodo Zener
Regulador de voltaje – Cuando el diodo Zener en polarización inversa alcanza el voltaje de ruptura, el voltaje de salida se vuelve constante. Por lo tanto, puede usarse como un regulador de voltaje de derivación.
Como elementos de referencia – Dado que proporciona un voltaje de salida constante, puede usarse como elemento de referencia en circuitos electrónicos.
Como supresores de sobretensiones – Para suprimir picos de tensión.
circuitos clipper – Los diodos Zener se pueden usar en circuitos de recorte para recortar ondas sinusoidales de entrada.
¿Por qué usamos diodos Zener? Su símbolo, funcionamiento y usos
¿Por qué usamos diodos Zener? Su símbolo, funcionamiento y usos
Los diodos Zener son componentes electrónicos que se utilizan ampliamente en circuitos y aplicaciones donde se
requiere una regulación precisa de la tensión. Estos diodos se utilizan principalmente en fuentes de alimentación,
reguladores de tensión, protección contra sobretensiones, conversión de corriente continua a corriente alterna,
entre otros.
Símbolo de los diodos Zener:
Los diodos Zener se representan mediante un símbolo gráfico en los circuitos electrónicos. Este símbolo estándar
facilita la identificación e inclusión de los diodos Zener en los diseños de circuito. El símbolo de un diodo Zener
está formado por una línea recta que representa la carcasa del diodo y una línea en diagonal con una línea horizontal
en la intersección, que indica la dirección del flujo de corriente.
Funcionamiento de los diodos Zener:
Los diodos Zener funcionan de manera similar a los diodos rectificadores convencionales, permitiendo el flujo de
corriente en una dirección y bloqueándola en la dirección opuesta. Sin embargo, a diferencia de los diodos
rectificadores, los diodos Zener están diseñados para operar en la región de ruptura.
Cuando se aplica una tensión inversa superior a su voltaje de ruptura, el diodo Zener comienza a conducir de forma
controlada, permitiendo que la corriente fluya a través de él. Esto significa que el diodo Zener puede mantener una
tensión constante a medida que la corriente fluctúa, lo que lo convierte en un componente ideal para la regulación
de tensión en circuitos electrónicos.
Usos de los diodos Zener:
Los diodos Zener se utilizan en una variedad de aplicaciones debido a su capacidad para regular la tensión. Algunos de
los usos más comunes de los diodos Zener son:
garantizar que se mantengan dentro de un rango específico.
permitiendo que la tensión se desvíe a través del diodo en lugar de dañar los componentes sensibles del
circuito.
requiere convertir corriente continua (DC) en corriente alterna (AC), como en la generación de señales
analógicas.
En conclusión, los diodos Zener son componentes esenciales en el mundo de la electrónica gracias a su capacidad para
regular la tensión. Su símbolo gráfico característico, su funcionamiento en la región de ruptura y sus múltiples usos
los convierten en una herramienta invaluable para garantizar la correcta operación de los circuitos electrónicos.
Fuente: es.wikipedia.org – Diodo Zener
¿Por qué usamos diodos Zener? Su símbolo, funcionamiento y usos
Los diodos Zener son componentes electrónicos indispensables en la electrónica moderna. Se utilizan en circuitos que requieren una regulación precisa del voltaje, ofreciendo aplicaciones versátiles que van desde la protección de circuitos hasta la estabilización de fuentes de alimentación. A lo largo de este artículo, desglosaremos su símbolo, su funcionamiento y los múltiples usos que se les otorgan en la electrónica.
¿Qué es un diodo Zener?
Un diodo Zener es un tipo de dispositivo semiconductor diseñado para operar en modo de polarización inversa. Este componente permite que una corriente fluya a través de él cuando se aplica un voltaje inverso que supera el voltaje Zener, lo que le permite regular de manera efectiva el voltaje en diferentes aplicaciones.
Símbolo de los diodos Zener
El símbolo gráfico de un diodo Zener en circuitos electrónicos es crucial para su identificación. Este símbolo se representa como:
- Una línea recta que representa la carcasa del diodo.
- Una línea diagonal que cruza, con una línea corta horizontal en su interés, indicando la dirección del flujo de corriente.
Este diseño distintivo ayuda a los ingenieros a reconocer rápidamente la funcionalidad del componente en un circuito.
Funcionamiento de los diodos Zener
Los diodos Zener funcionan de manera análoga a los diodos rectificadores normales en polarización directa, pero su respuesta en polarización inversa es lo que los hace únicos. Cuando se aplica un voltaje inverso que supera el voltaje Zener específico, el diodo comienza a conducir y mantiene un voltaje constant desde este punto en adelante.
Usos de los diodos Zener
Los diodos Zener tienen múltiples aplicaciones en la electrónica, incluyendo:
- Reguladores de voltaje: Se utilizan comúnmente para estabilizar el voltaje en una fuente de alimentación, garantizando que la salida no fluctúe más allá de un nivel específico.
- Supresores de sobretensiones: Actúan como una barrera contra picos de voltaje, protegiendo componentes sensibles.
- Circuitos de referencia: Proporcionan un voltaje de referencia constante en circuitos de medición y control.
- Circuitos recortadores: Se utilizan para limitar la amplitud de señales en aplicaciones analógicas.
¿Por qué son esenciales los diodos Zener en la electrónica?
La importancia de los diodos Zener radica en su capacidad para regular y estabilizar el voltaje de manera eficaz y confiable en múltiples aplicaciones. Esto no solo mejora la eficiencia de los circuitos, sino que también protege otros componentes de daños por sobrevoltajes imprevistos. Sin duda, su uso ha revolucionado el diseño de circuitos en una variedad de dispositivos electrónicos modernos.
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia entre un diodo Zener y un diodo normal?
A diferencia de un diodo normal que solo permite el paso de corriente en una dirección, el diodo Zener puede conducir corriente en dirección invertida cuando se excede su voltaje de ruptura, lo que le permite funcionar como un regulador de voltaje.
¿Qué voltajes puede manejar un diodo Zener?
Los diodos Zener están disponibles con voltajes Zener que van desde aproximadamente 2,4 V hasta 200 V e incluso pueden alcanzar 1 kV en algunas aplicaciones especializadas. Esta variedad permite su uso en numerosos circuitos con diferentes requerimientos de voltaje.
¿Por qué es necesario el dopaje en los diodos Zener?
El dopaje en diodos Zener es crucial porque garantiza que haya un número suficiente de impurezas en el material semiconductor, lo que crea una región de agotamiento adecuada para permitir el flujo controlado de corriente en condiciones de polarización inversa.
¿En qué tipos de circuitos son más utilizados los diodos Zener?
Los diodos Zener son comunes en circuitos de reguladores de tensión, circuitos de protección contra sobretensiones, fuentes de alimentación y en aplicaciones donde se necesita un voltaje de referencia constante.
Conclusión
Los diodos Zener son fundamentales en el diseño de circuitos electrónicos modernos, ofreciendo soluciones efectivas para la regulación de voltaje y la protección de componentes. Su funcionamiento simple y su versatilidad los convierten en una herramienta indispensable para ingenieros y aficionados a la electrónica.
