Introducción
En el fascinante mundo de la electrónica, los transistores de efecto de campo (FET) juegan un papel crucial en el diseño de circuitos modernos, y entre ellos, el 2N7002 se destaca por su versatilidad y eficiencia. Este pequeño pero poderoso MOSFET es ideal para aplicaciones de conmutación y amplificación, ofreciendo un rendimiento excepcional incluso en condiciones exigentes. En este artículo, exploraremos a fondo el pinout del 2N7002, su equivalencia con otros dispositivos, sus especificaciones técnicas y, por supuesto, la hoja de datos que te proporcionará toda la información necesaria para integrar este componente en tus proyectos electrónicos. ¡Acompáñanos en este viaje y conviértete en un experto en el 2N7002!
¿Necesitas conocer todos los detalles del 2N7002 MOSFET? ¡Estás en el lugar correcto! En este artículo, te proporcionaremos toda la información que necesitas sobre su pinout, equivalente, especificaciones y hoja de datos. Sigue leyendo para descubrir todo lo que necesitas saber sobre este componente electrónico esencial.
2N7002 es un MOSFET de nivel lógico de canal N capaz de conmutar 60 V. Tener un clasificación máxima de corriente de drenaje de 115 mA(continuo), típico Resistencia de drenaje a fuente de 1,2 ohmiosy el Tensión de umbral de puerta de 2,5 V(VSD = VSGID = 250 uA).
Este MOSFET es ideal para aplicaciones de conmutación de baja potencia como pequeñas lámparas, relés y motores.
El MOSFET 2N7002 está encerrado en el Paquete SMD SOT-23/TO-236 y es THT versión 2N7000 viene en el paquete TO-92. canal p BS520P es su contraparte.
Distribución de pines 2N7002

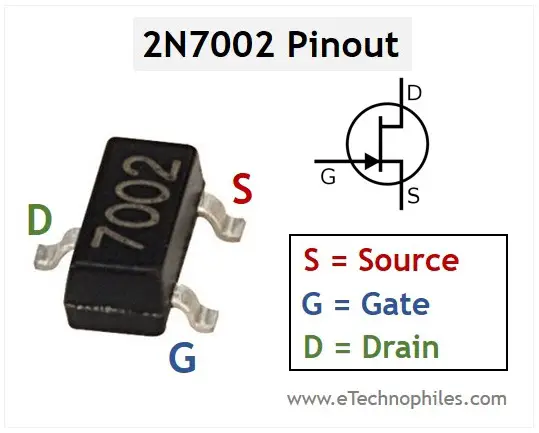

A continuación se muestra el diagrama de pines del MOSFET 2N7002.
Distribución>
Nombre del pin
Descripción
GRAMO
Puerta
Controla el MOSFET, utilizado para encenderlo y apagarlo.
D
Drenar
La corriente fluye a través del drenaje, generalmente conectada a una carga (canal P).
S
Fuente
La corriente sale del transistor a través del emisor, generalmente conectado a tierra (canal P).
Configuración de pines del transistor 2SC5200
Especificaciones
A continuación se presentan las especificaciones técnicas de 2N7002 en forma tabular.
Característica
Valor
Tipo
Canal N
Paquete
TO-92
Tensión drenaje-fuente
60 V
Tensión puerta-fuente
± 20 V
Voltaje de umbral
3 V máx.
máx. Corriente de drenaje: continua
115mA
máx. Corriente de drenaje: pulsada
800mA
máx. Temperatura de la Unión
-55 °C a 150 °C
máx. RDS (ENCENDIDO) (VSG = 10 V, yoD = 500mA)
7,5 ohmios
máx. disipación de potencia
200 mW
Tabla de especificaciones 2N7002
Equivalente
BS170, 2N7000, NDS7002A (versión SMD), IRFZ44, IRF540N e IRF3205 son los MOSFET de canal N 2N7002 equivalentes.
Contraparte de canal P de 2N7002
El MOSFET de canal N BS520P es un par complementario de MOSFET de canal N 2N7002. (Leer más)
Características del MOSFET 2N7002
- Interruptor de señal pequeña controlado por voltaje
- 2N7002 es un MOSFET resistente y confiable
- Este MOSFET tiene una capacidad de corriente de alta saturación
- Este dispositivo no contiene plomo ni halógenos
Aplicaciones/Usos
- Para cargas de conmutación por debajo de 115 mA (continuas) y 800 mA pulsadas.
- Control de pequeños servomotores
- Como controladores de puerta MOSFET de potencia
- Aplicaciones de conmutación de baja potencia: lámparas pequeñas, motores y relés.
- En intermitentes y dimmers LED
Ficha de datos
Para descargar la hoja de datos del MOSFET 2N7002, haga clic aquí.
Dimensiones/modelo 2D

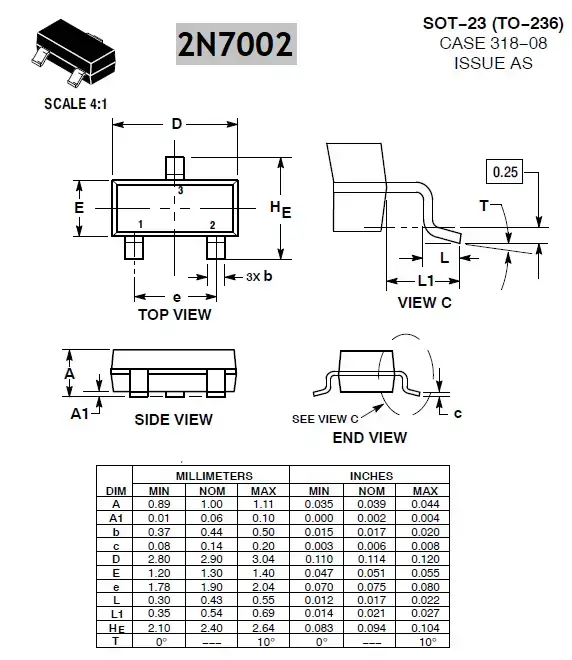

A continuación se muestra el modelo 2D de 2N7002 en el gabinete SOT-23. Todas las dimensiones como alto, ancho y largo se muestran en él.
2N7002>
Preguntas frecuentes
¿Qué tipo de transistor es 2N7002?
2N7002 es un MOSFET de mejora de canal N SMD. Es ideal para aplicaciones de conmutación de baja potencia como lámparas pequeñas, relés y motores. Los MOSFET son un tipo de transistor diseñado para funcionar en condiciones en las que las velocidades de conmutación y la eficiencia deben ser rápidas. Se utilizan para aplicaciones tales como fuentes de alimentación y convertidores.
¿Es el 2N7002 un Mosfet de potencia?
No, 2N7002 no es un MOSFET de potencia debido a sus características de baja corriente/voltaje y paquete TO-92. Es equivalente a un transistor de conmutación pero con clasificaciones de potencia ligeramente más altas. MOSFET como FQP30N06L se llama MOSFET de potencia.
¿Es el nivel lógico 2N7002?
Sí, 2N7002 es un MOSFET de nivel lógico debido a su bajo voltaje de umbral de puerta de 2,5 V (VSD = VSGID = 1mA). Lo que significa que puede encenderse completamente usando el nivel lógico (3.3V O 5V) de un microcontrolador.
¿Cuál es el voltaje de funcionamiento máximo para el 2N7002?
El voltaje operativo máximo de drenaje a fuente del MOSFET 2N7002 es de 60 V y el voltaje de puerta a fuente es de 20 V.
2N7002 MOSFET Pinout, equivalente, especificaciones y hoja de datos
2N7002 MOSFET Pinout, equivalente, especificaciones y hoja de datos
Introducción
El 2N7002 es un transistor MOSFET pequeño y económico. Es ampliamente utilizado en aplicaciones electrónicas de baja potencia debido a su bajo costo y rendimiento confiable. En este artículo, abordaremos las preguntas más frecuentes relacionadas con el pinout, el equivalente, las especificaciones y la hoja de datos del 2N7002.
1. ¿Cuál es el pinout del 2N7002?
El 2N7002 es un transistor MOSFET de canal N de tres pines. Aquí está el pinout del 2N7002:
2. ¿Cuál es el equivalente del 2N7002?
Un equivalente común del 2N7002 es el transistor MOSFET BS170. Ambos tienen características y especificaciones similares, por lo que pueden reemplazarse entre sí en la mayoría de las aplicaciones. Si desea obtener más información sobre el transistor BS170, puede visitar este enlace en Wikipedia.
3. ¿Cuáles son las principales especificaciones del 2N7002?
Aquí están las especificaciones clave del 2N7002:
- Tensión de drenaje-masa (VDS): 60 V
- Tensión de compuerta-masa (VGS): ± 20 V
- Corriente de drenaje continua (ID): 115 mA
- Resistencia de encendido (RDS(on)): 5 Ω
- Paquete: SOT-23
4. ¿Dónde puedo encontrar la hoja de datos del 2N7002?
Puede encontrar la hoja de datos oficial del 2N7002 en el sitio web de su fabricante o en sitios web de distribuidores de componentes electrónicos. También puede obtener la hoja de datos buscando «2N7002 datasheet» en su motor de búsqueda preferido.
Esperamos que estas respuestas hayan aclarado algunas de las preguntas comunes sobre el 2N7002 MOSFET. Si desea obtener más información detallada, le recomendamos visitar la página de Wikipedia sobre el transistor de efecto de campo de metal-óxido.
2N7002 MOSFET: Pinout, Equivalente, Especificaciones y Hoja de Datos
Introducción
En el fascinante mundo de la electrónica, los transistores de efecto de campo (FET) juegan un papel crucial en el diseño de circuitos modernos. Entre ellos, el 2N7002 se destaca por su versatilidad y eficiencia. Este pequeño pero poderoso MOSFET es ideal para aplicaciones de conmutación y amplificación, ofreciendo un rendimiento excepcional incluso en condiciones exigentes.
Especificaciones Técnicas del 2N7002
El 2N7002 es un MOSFET de canal N que puede conmutar hasta 60 V con una corriente máxima de drenaje de 115 mA en condiciones continuas. A continuación, se detallan las especificaciones más importantes:
| Característica | Valor |
|---|---|
| Tipo | Canal N |
| Paquete | SOT-23 |
| Tensión Drenaje-Fuente (VDS) | 60 V |
| Tensión Puerta-Fuente (VGS) | ± 20 V |
| Voltaje de Umbral (Vth) | 3 V máx. |
| Corriente de Drenaje (ID) continua | 115 mA |
| Corriente de Drenaje (ID) pulsada | 800 mA |
| RDS (ON) (VGS = 10 V, ID = 500 mA) | 7,5 ohmios |
| Disipación de Potencia | 200 mW |
Distribución de Pines del 2N7002
A continuación, se muestra el diagrama de pines del MOSFET 2N7002:
- G: Puerta – Controla el MOSFET, utilizado para encenderlo y apagarlo.
- D: Drenar – La corriente fluye a través del drenaje, generalmente conectada a una carga.
- S: Fuente – La corriente sale del transistor a través de la fuente, generalmente conectada a tierra.
Equivalentes del 2N7002
Algunos transistores equivalentes al 2N7002 son:
- BS170
- 2N7000
- NDS7002A (versión SMD)
- IRFZ44
- IRF540N
- IRF3205
Además, su contraparte de canal P es el BS520P.
Aplicaciones del 2N7002
El 2N7002 es adecuado para varias aplicaciones, incluyendo:
- Cargas de conmutación por debajo de 115 mA (continuas) y 800 mA (pulsadas).
- Control de pequeños servomotores.
- Controladores de puerta MOSFET de potencia.
- Aplicaciones de conmutación de baja potencia, como lámparas pequeñas, motores y relés.
- Uso en intermitentes y dimmers LED.
Hoja de Datos
Para descargar la hoja de datos del MOSFET 2N7002, por favor visita el siguiente enlace: Hoja de datos del 2N7002.
Preguntas Frecuentes (FAQs)
¿Qué tipo de transistor es el 2N7002?
El 2N7002 es un MOSFET de mejora de canal N SMD. Es ideal para aplicaciones de conmutación de baja potencia como lámparas pequeñas, relés y motores. Los MOSFET son transistores diseñados para ofrecer altas velocidades de conmutación y eficiencia en diversas aplicaciones electrónicas.
¿Es el 2N7002 un MOSFET de potencia?
No, el 2N7002 no está considerado un MOSFET de potencia, ya que sus características son adecuadas para aplicaciones de baja corriente y voltaje. MOSFETs como el FQP30N06L son ejemplos de MOSFET de potencia, que manejan mayores niveles de corriente y voltaje.
¿Es el 2N7002 un dispositivo de nivel lógico?
Sí, el 2N7002 es un MOSFET de nivel lógico, gracias a su bajo voltaje de umbral de puerta de 2,5 V, lo que significa que puede ser activado completamente con niveles de voltaje típicos de microcontroladores (3.3V o 5V).
¿Cuál es el voltaje de funcionamiento máximo para el 2N7002?
El voltaje máximo de drenaje a fuente del 2N7002 es de 60 V, mientras que el voltaje de puerta a fuente no debe exceder los 20 V.
Conclusiones
El 2N7002 es un componente esencial en la electrónica por su capacidad de manejo de corriente y versatilidad en aplicaciones de conmutación. Si deseas profundizar en sus características técnicas o integrarlo en tus proyectos, asegúrate de consultar su hoja de datos y considerar sus aplicaciones adecuadas.
